Projeto p/ Fabricação
de Reboque
Carga/Motocicleta

Criação, pesquisa e elaboração

2013

PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 2
Apresentação



Neste projeto, iremos abordar a maneira de como você poderá fabricar um
reboque do tipo carga/motocicleta, com capacidade para até 450 kg de peso.

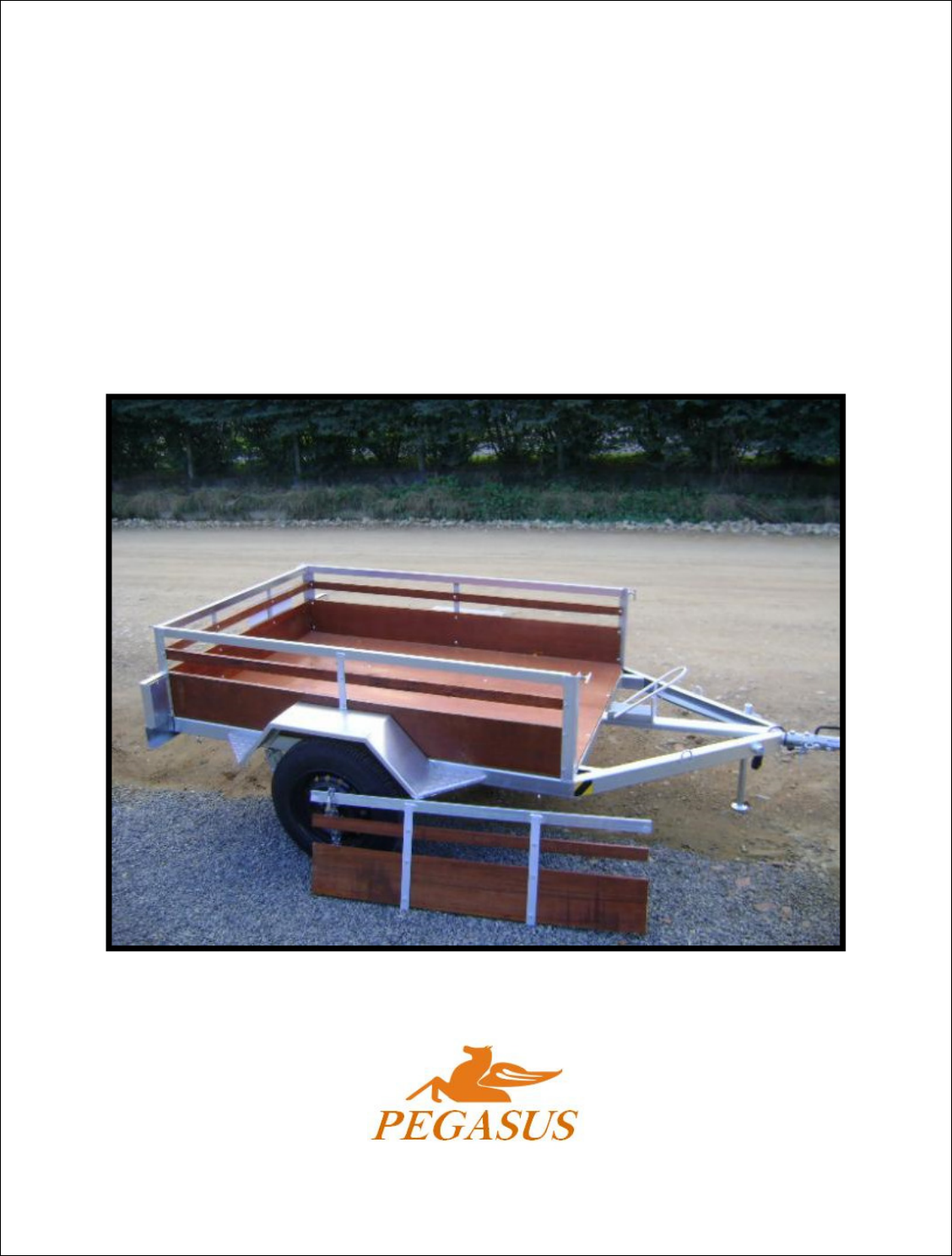

O projeto - que inicialmente era similar ao da foto contida na capa deste
projeto – sofreu algumas pequenas modificações que o tornaram melhor e mais
resistente.
Tais melhorias foram a inclusão de mais um suporte para as madeiras (antes
era só um suporte) nas laterais do reboque, adição de mais uma tala de madeira
nas laterais, frente e traseira do reboque, frente do reboque “gigante”, uso de
perfis do tipo “U” em vez de perfis do tipo “L”, etc.

PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 3
Todavia, essas modificações não alteram significativamente o tempo de
fabricação do reboque ou mesmo o custo do mesmo.
O projeto em questão está todo detalhado (medidas em milímetros) e contém
todas as informações necessárias que certamente fará com que o executor do
mesmo não tenha problemas para fabricá-lo.
Este reboque é muito versátil visto que, você poderá transportar cargas e/ou
uma motocicleta com a simples retirada da parte frontal do reboque.
Outra grande vantagem deste projeto é que você poderá ter um reboque de
qualidade por um preço muito mais em conta que comprando um reboque pronto.
Sobre a documentação do reboque, temos um capítulo especial (legislação)
que aborda a maneira como você poderá legalizá-lo.

Características e especificações técnicas
� Tamanho total do reboque 2925 mm
� Largura total do reboque 1700 mm
� Altura total do reboque 1100 mm
� Altura do deck 516 mm
� Altura do engate 480 mm
� Peso do reboque (sem rodas e pneus) 120 kg
� Molas 4 lâminas
� Suspensão Feixe de lâminas e eixo rígido
� Comprimento de carga (fechada) 1765 mm
� Largura de carga (fechada) 1180 mm
� Comprimento de carga (motocicleta) 2400 mm
� Capacidade de carga máxima 450 kg

Os materiais utilizados
� Aço – Para este projeto o indicado é o aço SAE 1020. Trata-se uma opção

PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 4
mais barata, porém supre todas as necessidades.
� Madeira – Deve ser utilizada madeiras duras e resistentes, não só às
cargas como as intempéries do tempo (sol e chuva).
� Pintura – Podem-se pintar as ferragens com tintas do tipo esmalte sintético
automotivo (com uso de pistola) ou tintas para metais (com uso de rolos
específicos para essas tintas). O uso de zarcão também é indicado para
maior proteção contra a ferrugem. Outra opção, porém mais cara, é o uso
de pintura eletrostática. Para as madeiras deverão ser utilizados vernizes
específicos para essa finalidade.
� Suspenção – São utilizados feixes de mola “padrão”, que são facilmente
encontrados no mercado (veja em www.rebocentro.com.br) . Neste projeto
foi utilizado um feixe de molas com 700 mm de distância entre os olhais e 4
lâminas. Trata-se de uma configuração suficiente para transportar os 450
kg de carga do reboque. Neste projeto não é utilizado amortecedores, mas
nada impede que se usem os mesmos, bastando para isso somente soldar
um jumelo no eixo e outro no chassi (no caso, quatro jumelos para os dois
amortecedores). A posição da chapa de dois furos que articula no jumelo
deve ser vertical e desta forma, é recomendado que antes de soldá-los o
construtor coloque o chassi com a parte de baixo voltada para cima para
então soldar primeiramente o jumelo que ficará fixo no chassi e em seguida,
parafusar a chapa de dois furos no feixe de molas e no jumelo móvel. Feito
isto, coloque a chapa verticalmente e apoie o jumelo no chassi e ponteie.
Depois que pontear desaparafuse o jumelo da chapa de dois furos e solde
definitivamente o jumelo no chassi.
Nota: outras molas podem ser utilizadas, não esquecendo que o centro da
roda deverá ficar na posição marcada nos desenhos que mostraremos logo
mais.




O modelo

PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 5





PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 6




PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 7



PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 8
Dimensões das peças e componentes
Obs: Medidas em milímetros.





PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 9



PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 10







PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 11


PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 12






PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 13


PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 14











PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 15









PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 16








PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 17











PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 18










PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 19





PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 20




PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 21





PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 22




PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 23






PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 24



PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 25










PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 26


Como fazer seu reboque carga/motocicleta
Para fazer o reboque, o passo inicial é cortar os perfis do tipo “U” que irá
formar as longarinas principais, as transversinas principais e as centrais. Os cortes
das extremidades devem ser em ângulo de 45º, conforme mostra a imagem
abaixo. Após cortar os perfis, estes devem ser soldados no esquadro.


PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 27

Depois dessa montagem inicial, deverão ser cortados os perfis queirão
formar o suporte para o tubo do engate e os reforços que darão resistência aos
mesmos. Eles irão ficar conforme a imagem abaixo.

O tubo do engate deverá ser cortado e soldado conforme a imagem abaixo.
Deve-se tomar um cuidado especial para que o tubo fique perfeitamente alinhado
perpendicularmente a transversina principal, tangenciando a parte superior do
chassi. A furação dos perfis para a passagem do tubo pode ser feita utilizando
uma serra “copo” no diâmetro do tubo. Veja abaixo o esquema.

PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 28



PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 29


Em seguida cortam-se os perfis “U” menores, que irão ficar nas laterais e irão
fazer parte do compartimento de carga do reboque. Veja abaixo como eles ficarão
montados no chassi.





Depois de soldar os perfis menores no chassi, cortam-se as cantoneiras que
irão ficar na parte superior dos perfis menores que foram soldados na parte
exterior do chassi, conforme mostra a imagem abaixo.

PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 30

Opcionalmente poderá ser soldado uma chapa para o transporte de
motocicletas. Essa chapa deve ser cortada no tamanho requerido e soldada
tangenciando a transversina principal, conforme mostra a imagem abaixo.

Após soldar a chapa de apoio para o pneu da moto, serão colocados os

PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 31
batentes.

Terminando de fazer o chassi do reboque, devem-se fazer as tampas traseira
e dianteira.


PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 32


 Elas se diferenciam pelo tamanho dos perfis “U” pois na tampa dianteira o
perfil é maior para acomodar a madeira que da o acabamento a carretinha e que
também serve como batente para a carga (gigante).
Nas extremidades da parte inferior dos perfis deverão ser soldadas as
dobradiças. Estas podem ser encontradas facilmente nas lojas de ferragens e são
encontradas em tamanho padrão.
As tampas dianteira e traseira são removíveis para quando houver
necessidade de levar uma carga um pouco maior que o tamanho do reboque
(mesmo sendo ilegal transportar cargas que ultrapassem a parte traseira). No
caso da parte dianteira, propositadamente ela é removível para poder transportar
uma motocicleta. Caso seu interesse não seja transportar motos, a parte dianteira
deverá ser soldada da mesma maneira que os perfis laterais.
Em seguida, cortam-se os perfis “U” que irão servir de suporte para as
lanternas, conforme mostra a imagem abaixo. Esses perfis para os suportes das
lanternas podem variar de acordo com o modelo e/ou tamanho das lanternas.



PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 33

Para a suspenção, a única peça a ser fabricada é o eixo rígido. Os outros
itens devem ser adquiridos em lojas especializadas. Normalmente se encontra
cubos de eixos multifuros de VW e Fiat já com a ponta de eixo específica para ser
soldada no eixo. Caso desejar usar outro cubo, deve-se fabricar a ponta do eixo
de acordo para ele.


PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 34




Deve-se tomar bastante atenção ao soldar o jumelo traseiro, de forma que o
mesmo fique na vertical. Veja abaixo.


Após a etapa anterior, chega a vez dos para-lamas. Devem-se cortar duas
chapas para serem dobradas e em seguida soldados conforme mostram as duas
imagens abaixo.

PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 35








Depois que terminar a etapa dos para-lamas, deverá ser instalado o engate
que você adquiriu e fazer um chicote elétrico para atender as suas necessidades e
conforme mostra o esquema abaixo:


PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 36









PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 37


Nota: Existe uma padronização da ABNT para a realização do esquema
elétrico de reboques.

Legislação

É de responsabilidade do proprietário do reboque registrá-lo junto ao Detran
de seu estado, para que possa transitar normalmente. Segue abaixo as normas.


RESOLUÇÃO Nº 63, DE 21 DE MAIO DE 1998.

Disciplina o registro e licenciamento de veículos de fabricação
artesanal, conforme o art. 106 do Código de Trânsito Brasileiro.

O CONSELHO NACIONAL DE TRÂNSITO - CONTRAN, usando da
competência que lhe confere o art. 12, inciso I, da Lei nº 9.503, de 23 de setembro
de 1997, que instituiu o Código de Trânsito Brasileiro - CTB, e conforme Decreto
n° 2.327, de 23 de setembro de 1997, que dispõe sobre a coordenação do
Sistema Nacional de Trânsito, resolve:

Art. 1º Considera-se veículo de fabricação artesanal todo e qualquer veículo
concebido e fabricado sob responsabilidade de pessoa física ou jurídica,
atendendo a todos os preceitos de construção veicular, de modo que o nome do
seu primeiro proprietário sempre coincida com o nome do fabricante.

Art. 2º Para proceder o registro e licenciamento dos veículos de que trata
esta Resolução, o órgão de trânsito local deverá exigir do(s) proprietário(s) a

PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 38
apresentação do Certificado de Segurança Veicular - CSV expedido por entidade
credenciada pelo INMETRO- Instituto Nacional de Metrologia, Normalização e
Qualificação, conforme regulamentação específica, e os principais componentes
utilizados, de acordo com as especificações do Anexo II.

§ 1º No caso dos reboques de fabricação própria, cujo o Peso Bruto Total -
PBT não ultrapasse a 350 (trezentos e cinqüenta) quilogramas, o comprovante de
que trata o caput deste artigo, poderá ser substituído por laudo emitido por
profissional legalmente habilitado perante o Conselho Regional de Engenharia,
Arquitetura e Agronomia - CREA, na área de mecânica ou segurança veicular.

§ 2º Os procedimentos técnicos para operacionalização do disposto no
parágrafo anterior, serão de acordo com a regulamentação específica do
INMETRO.

Art. 3º Será permitido registro e licenciamento de no máximo 3 (três) veículos
para cada fabricante, no período de 1º de janeiro a 31 de dezembro de cada ano.

Art. 4º O sistema de identificação dos veículos será feito de acordo com o
Anexo I.

Art. 5º No caso específico de reboque, o sistema de engate entre o reboque
e veículo trator deverá estar normatizado de acordo com a NBR 5545 da ABNT,
quando aplicável.

Art. 6º O número do Certificado de Segurança Veicular - CSV ou registro do
profissional legalmente habilitado pelo CREA, deverá ser inserido nos dados
cadastrais dos reboques e veículos automotores que se encontram no Registro
Nacional de Veículos Automotores - RENAVAM - BIN, em campo próprio.

Parágrafo único. A inserção desses dados no RENAVAM ocorrerá somente
após a adequação do sistema.

Art. 7º Fica vedada a fabricação de veículo artesanal do tipo ônibus, micro-
ônibus e caminhão.

Art. 8º Fica revogada a Resolução 758/92 do CONTRAN.

Art. 9º Esta Resolução entra em vigor na data de sua publicação.

RENAN CALHEIROS
Ministério da Justiça

ELISEU PADILHA
Ministério dos Transportes

PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 39

LINDOLPHO DE CARVALHO DIAS - Suplente
Ministério da Ciência e Tecnologia

ZENILDOGONZAGA ZOROASTRO DE LUCENA
Ministério do Exército

LUCIANO OLIVA PATRÍCIO - Suplente
Ministério da Educação e do Desporto

GUSTAVO KRAUSE
Ministério do Meio Ambiente, Recursos Hídricos e da Amazônia Legal

BARJAS NEGRI - Suplente
Ministério da Saúde


ANEXO I

O presente anexo tem como objetivo apresentar a metodologia para proceder o
registro e licenciamento de veículos de fabricação própria, através da obtenção do
código VIN (NÚMERO DE IDENTIFICAÇÃO DO VEÍCULO)

Para efeito de padronização de identificação destes veículos foi fixado pela ABNT
o WMI (IDENTIFICADOR INTERNACIONAL DO FABRICANTE), como sendo 9EZ,
onde o primeiro dígito identifica o continente, o segundo caracteriza o país e o
terceiro caracteriza "Fabricação própria".
O quadro abaixo apresenta a composição do Código VIN, específico para os
veículos de fabricação própria.



Os campos 1, 2 e 3 estão reservados para o sistema de identificação internacional
WMI.

PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 40

Os campos 4 e 5 identificarão a unidade da Federação (UF ), não sendo permitido
a utilização das letras I, O e Q, substituindo-se quando necessário a letra O pelo 0
(zero) e I pelo 1.

Os campos 6 e 7 caracterizam o tipo de veículo - sistema RENAVAM, conforme
art. 96. do Código de Trânsito Brasileiro.

Os campos 8 e 9 identificam a capacidade de carga/lotação conforme a tabela
abaixo:

"PC" - até 350 quilogramas
"MC" - de 351 à 750 quilogramas
"GC" - Acima de 750 quilogramas

Obs.: Quando se tratar de lotação considera-se o peso normal de um passageiro
como sendo 70 quilogramas.

O campo de número 10 identifica o ano de modelo, conforme dispõe a Resolução
nº 24/98 do CONTRAN:


Uma vez criado o sistema no órgão executivo de trânsito dos Estados e do Distrito
Federal, e estabelecida a numeração seqüencial, o mesmo deverá ser repassado
para o órgão máximo executivo de trânsito da União, para registro e controle.


PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 41
ANEXO II

O presente Anexo, tem como objetivo especificar os componentes novos ou
recondicionados em bom estado, utilizados na fabricação artesanal de veículos.

1 - Fabricação própria de reboques com Peso Bruto Total - PBT (peso próprio
mais carga), até 500 (quinhentos) quilogramas.

1.1 - Componentes novos: rodas; rolamentos; amortecedores; instalação elétrica e
de iluminação.

2 - Fabricação própria de reboques com Peso Bruto Total - PBT acima de 500
quilogramas.

2.1 - Componentes novos: pontas de eixo; cubos de rodas; rolamentos;
amortecedores; sistema completo de freio; sistema elétrico e de iluminação;
sistema de engate normalizado; pneus.

3 - Fabricação própria de veículos de passageiros.

3.1 - Componentes novos: pontas de eixo; cubos de rodas; rolamentos; braço de
direção; ponteira de direção; caixa de direção; amortecedores; molas; rodas;
pneus; sistema de freio completo (dianteiro e traseiro); sistema elétrico e de
iluminação; lanternas sinalizadoras.

3.2 - Os demais componentes, não especificados, poderão ser recondicionados ou
em bom estado de conservação, verificados pela entidade credenciada pelo
INMETRO.






PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 42

PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 43




PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 44






Conheça também outros
projetos e cursos que vendemos
em nosso site.


PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 45









PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 46










PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 47






PEGASUS – Cursos, e-books, apostilas, manuais, tutoriais e projetos on-line.
WWW.CURSOSPEGASUS.COM.BR
 48

Criação, pesquisa e elaboração
EQUIPE PEGASUS









2013

PROIBIDA A REPRODUÇÃO
TOTAL OU PARCIAL
DESTE CONTEÚDO



FIM
