Análise de Sistema de Potência I Prof° Robmilson

Obs.: 1.Utilizar esta folha como CAPA; 2.NÃO será aceito recebimento em outra data.

1de1
Nome: RGM: Data de entrega dos exs.
de 1 a 11: 24/03/2020

Exercícios de Aplicação: Lista de Exercício sobre sistema trifásico equilibrado.

1) Um sistema trifásico simétrico tem sequência B – A – C e Vc = 22040º (V). Determinar Va e Vb.
Demonstre o diagrama fasorial e represente matricialmente.

2) Uma carga equilibrada ligada em estrela é alimentada por um sistema trifásico simétrico equilibrado
com sequência positiva. Sendo, Vbn = 22058º (V). Determinar as tensões de fase e de linha na carga.
Representar os diagramas fasoriais e matricialmente.

3) Uma carga trifásica equilibrada ligada em () é alimentada por um sistema trifásico com sequência B –
A – C. Sabendo-se que Ibc = 2240º, pede-se: as correntes de fase e de linha. Representar os
diagramas fasoriais e matricialmente.

4) Um gerador trifásico com sequência direta, alimenta, por meio de uma linha, uma carga trifásica
equilibrada com Vg = 380V, ligação em (Y). As impedâncias da linha e da carga são respectivamente:
Zl = 0,2+j0,5 () e Zc = 3+j4 (). Com a carga ligada em (Y), determine:

a) Vl e Vf do gerador;
b) Il e If do gerador;
c) A queda de tensão na linha;
d) Vf e Vl na carga.

5) Um transformador trifásico ligado em () – 220V, por meio de uma linha (Seq. Positiva), com Zl= 0,2+
j0,15(), alimenta uma carga trifásica equilibrada, com Zc = 3+j4(), também em (). Pede-se:

a) Vf e Vl do gerador;
b) If e Il na carga;
c) Vf e Vl na carga

6) Num sistema trifásico simétrico e equilibrado de fase C – B – A e a tensão entre as pontas B e C é
38045º (V), representar fasorialmente e matricialmente as tensões Vl e as Vf.

7) Repetir o exercício 6 para Vbc = 66085º (V).

8) Repetir o exercício 6 para Vca = 660-45º (V)

9) Uma carga trifásica equilibrada, ligada em (), é alimentada por um sistema com sequência B-A-C.
Sabendo-se Ibc = 4445º(A), determine as Il(s) e If(s).

10) Repetir o exercício 9 para Ica = 20-45º(A).

11) Um gerador trifásico ligado em (Y), com Vl = 440V, seq positiva, alimenta uma carga equilibrada ligada
em () com impedância por fase de 8+j6(). A linha de alimentação tem Zl = 1+j0,5(). Determinar:

a) If e Il na carga;
b) Vf e Vl na carga;
c) queda de tensão na linha.

Exercícios introdutórios sobre sistema trifásico desequilibrado a serem entregues oportunamente.
12) Determinar as Vf(s) e e Vl(s) na carga. Sabe-se:

a) gerador com Vl = 220(V), simétrico, sequência positiva, e;
b) impedâncias da carga: Za = 10(), Zb = 2+j10() e Zc = -j10()







13) Determinar as Il(s) do exercício 12, interligando os centros estrela por um fio de impedância nula.

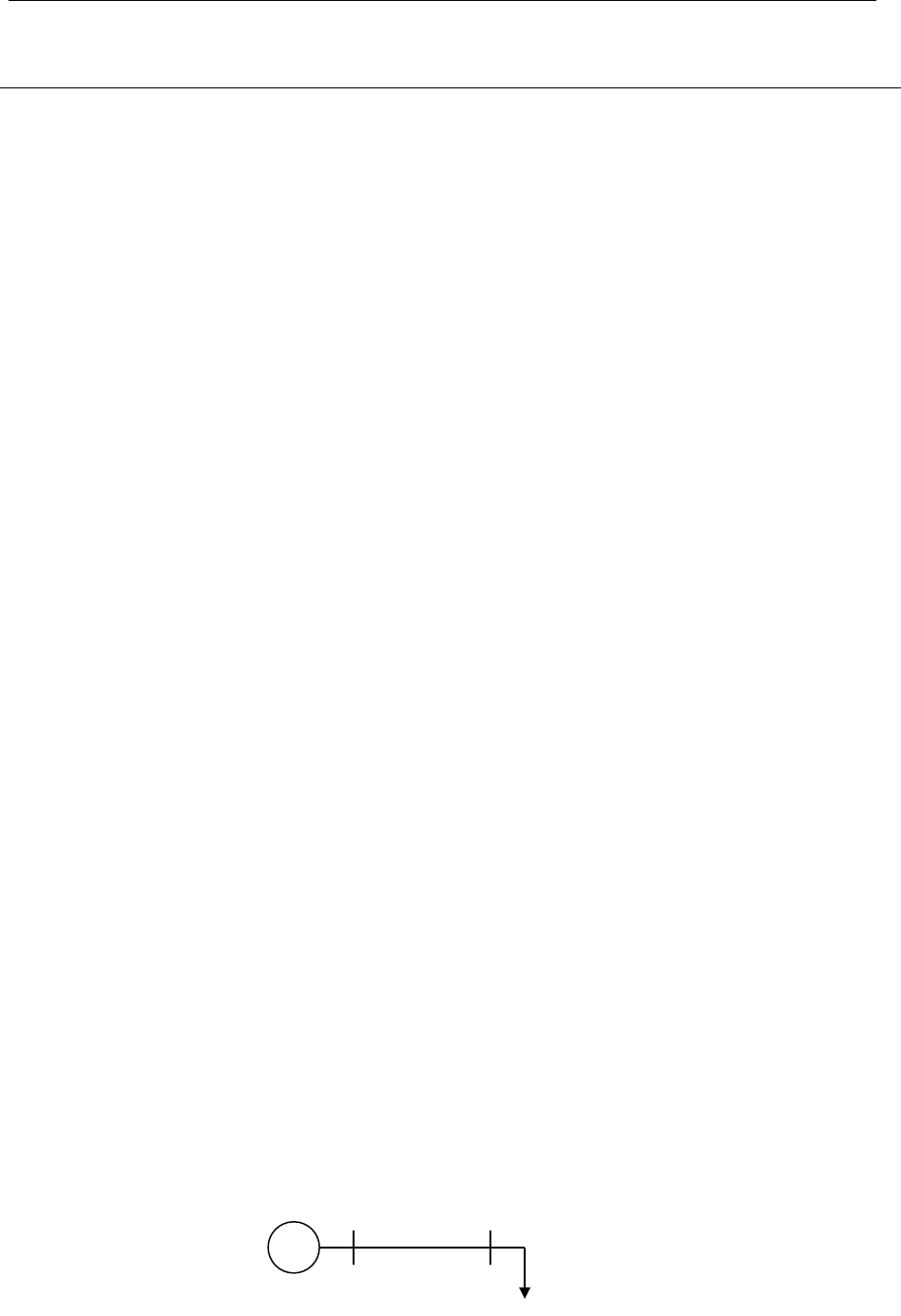

G
 Y
 Y
