APOL 2 - TÓPICOS DE SISTEMAS DINÂMICOS

Questão 1 - TÓPICOS DE SISTEMAS DINÂMICOS - ELETIVA

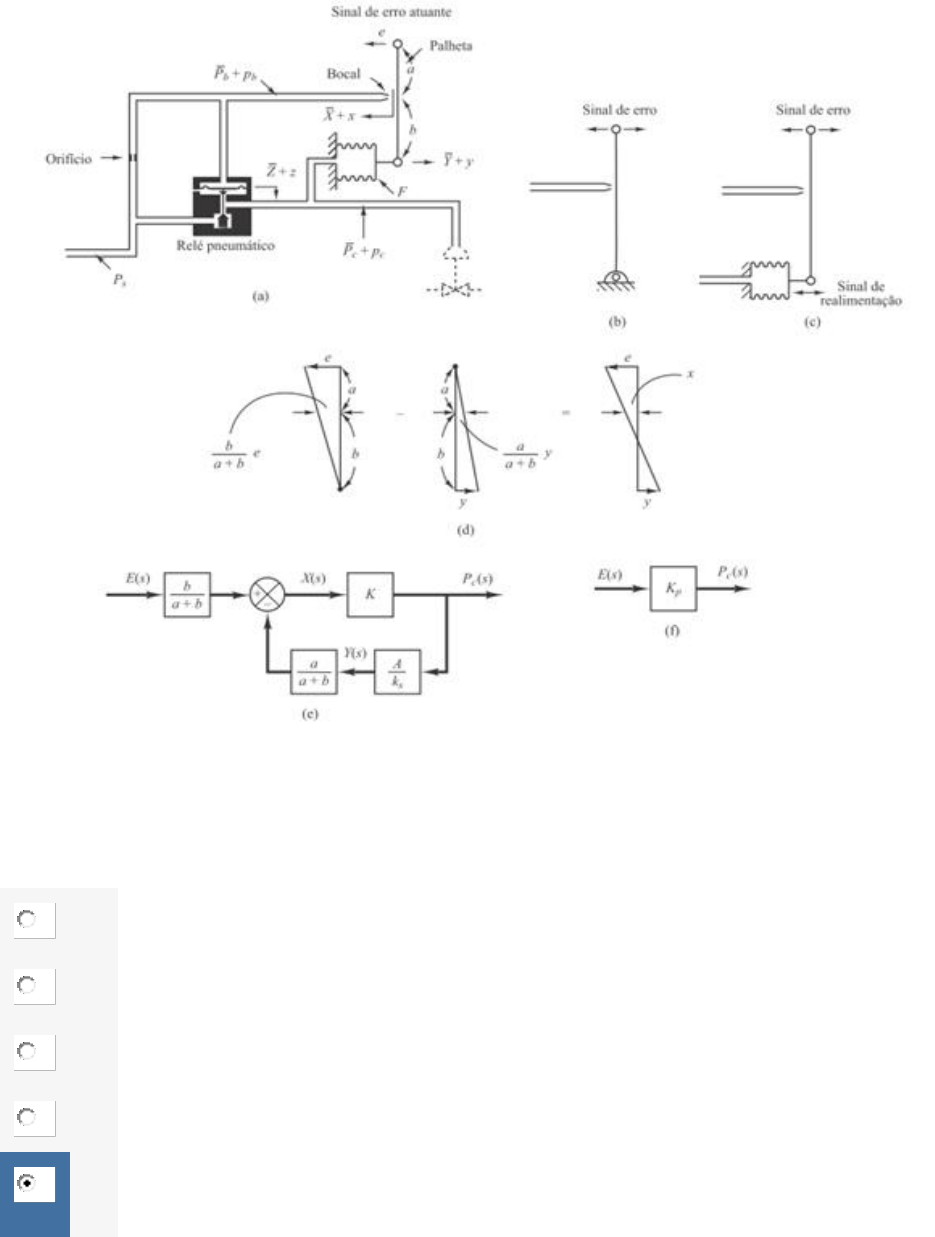

Observe a imagem:
"[...] (a) diagrama esquemático de um controlador pneumático; (b)paleta montade em um
ponto fixo; (c) paleta montada em um fole de realimentação;(d) deslocamento x; (e)diagrama
de blocos; (f) diagrama de blocos simplificado do controlador.

Fonte: imagem retirada do livro base OGATA, Katsuhiko. Engenharia de controle moderno. São Paulo: Pearson Education do
Brasil, 2014. , p. 103
A imagem acima retirada do livro base Engenharia de controle moderno apresenta os 6
passos de um tipo de controlador. Com base nisso, assinale a alternativa que apresenta o tipo
de controlador representado na figura acima.


A Bocal-palheta

B Nozzle-flapper

C Pressão-pneumático

D Pressão-paleta

E Força-distância

 Comentário: Na página 103, temos:


Questão 2 - TÓPICOS DE SISTEMAS DINÂMICOS - ELETIVA
Leia a citação:

"Algumas análises industriais, referem-se a componentes com 'superfície livre', por sem um
meio versátil para a transmissão de sinais e força".
Após esta avaliação, caso queira ler o texto integralmente, ele está disponível em: OGATA, Katsuhiko. Engenharia de
controle moderno. São Paulo: Pearson Education do Brasil, 2014. p.91

Considerando a citação e os conteúdos do livro-base Engenharia de controle moderno, o
texto acima refere-se a um conjunto de componentes de ampla aplicabilidade em
componentes térmicos. Assinale a alternativa que apresenta corretamente o componente
abordado no texto.


A O componente abordado é o plasma, por causa dos seus elementos
termodinâmicos.

B O componente abordado é o plasma, pois possui características de grande valia
dentro dos aspectos termodinâmicos.

C O componente abordado é a água, por causa da sua transmissão integral de força.

D O componente abordado é a água, por causa do seu potencial de refrigeração e de
substancial importância em meios termodinâmicos.

E O componente abordado são os fluídos (líquidos e gases), justamente por não ter
uma forma fixa e se adequar ao ambiente em que se encontra.

Comentário: na página 91, temos:


Questão 3 - TÓPICOS DE SISTEMAS DINÂMICOS - ELETIVA
Leia a citação:

"A utilização de fluídos (seja de natureza líquida ou gasosa) traz grande aplicabilidade em
sistemas em que é necessária a transmissão de força. Em casos específicos, a
incompressibilidade dos líquidos é de grande valia pelo fato de possuir uma superfície livre".
Após esta avaliação, caso queira ler o texto integralmente, ele está disponível em: OGATA, Katsuhiko. Engenharia de
controle moderno. São Paulo: Pearson Education do Brasil, 2014. p.91
Considerando a citação e os conteúdos do livro-base Engenharia de controle moderno, o
texto acima refere-se a componentes que necessitam uma transmissão integral da força, pois
os líquidos possuem a característica de ter uma superfície livre. Assinale a alternativa que
apresenta a área da engenharia responsável pelos estudos que referem-se a líquidos.


A Pneumática

B Mecânica

C Elétrica

D Hidráulica

Você acertou!
Comentário: No capítulo 4, o termo hidráulico refere-se aos sistemas que apresentam óleo
na sua aplicação (p.92)

E Térmica

Questão 4 - TÓPICOS DE SISTEMAS DINÂMICOS - ELETIVA
Leia o texto:

Um fábrica de chocolate possui, na sua parte superior, o misturador (onde misturam-se os
ingredientes para produzir chocolate). Depois de pronto, o chocolate aquecido desce por
tubulações onde é colocado em formas, passa por um túnel de refrigeração, quando chega ao
formato de barra como produto final.
Fonte: Texto produzido pelo autor da questão.

Analisando a situação descrita acima, temos uma coluna de chocolate derretido (interna ao
cilindro) com 2 metros de altura e a sua vazão é de 20 litros por segundo (0,02 m3/s).
Considerando essas informações e os conteúdos do livro-base Engenharia de controle
moderno, assinale a alternativa que apresenta o valor do coeficiente (K), em metros
quadrados por segundos, dessa fábrica de chocolate.


A 0,01 m2/s
Você acertou!
Comentário: Comentário: Utilizando a equação da página 92, temos
Q = K.H ? K = Q/H = 0,02/2 = 0,01 m2/s

B 0,02 m2/s

C 0,03 m2/s

D 0,04 m2/s

E 0,05 m2/s

Questão 5 - TÓPICOS DE SISTEMAS DINÂMICOS - ELETIVA
Leia a citação:

"A capacitância do sistema de pressão depende do tipo do processo de expansão envolvido. A
capacitância pode ser calculada pela aplicação dos gases perfeitos. A equação envolvida é:

Após esta avaliação, caso queira ler o texto integralmente, ele está disponível em: OGATA, Katsuhiko. Engenharia de controle moderno. São Paulo: Pearson Education
do Brasil, 2014. p.98.
Considerando a citação e os conteúdos do livro-base Engenharia de controle moderno,
podemos perceber as diversas atuações que operam em um sistema fechado. Assinale a
alternativa que apresenta a representação correta da letra n na equação.


A Pressão absoluta

B Constante universal dos gases

C Volume específico

D Massa molar

E Expoente politrópico

Comentário: na página 98, temos uma descrição mais ampla dentro do contexto
pneumático.


Questão 6 - TÓPICOS DE SISTEMAS DINÂMICOS - ELETIVA
Leia a citação:

"Uma das características de controladores pneumáticos é que praticamente todos empregam
válvulas atuadoras".
Após esta avaliação, caso queira ler o texto integralmente, ele está disponível em: OGATA, Katsuhiko. Engenharia de
controle moderno. São Paulo: Pearson Education do Brasil, 2014. p.106.
Considerando a citação e os conteúdos do livro-base Engenharia de controle moderno,
assinale a alternativa que justifica corretamente a aplicação de tais válvulas em sistemas
pneumáticos.


A Pode produzir uma grande potência de saída.

Comentário: Na página 106, temos a descrição dos elementos.


B Controla o torque das máquinas

C Regula o controle de oxigênio

D Controla os elementos de fluxo de Nitrogênio

E Apresenta dispositivo híbrido, atuando com conceitos pneumáticos e hidráulicos.

Questão 7 - TÓPICOS DE SISTEMAS DINÂMICOS - ELETIVA
Leia a citação:

"Um relé, na prática, é um controlador pneumático, um amplificador bocal-palheta que age
como amplificador do primeiro estágio, e o relé pneumático atua como amplificador de
segundo estágio".
Após esta avaliação, caso queira ler o texto integralmente, ele está disponível em: OGATA, Katsuhiko. Engenharia de
controle moderno. São Paulo: Pearson Education do Brasil, 2014. p.101.
Considerando a citação e os conteúdos do livro-base Engenharia de controle moderno,
assinale a alternativa correta que justifica a aplicabilidade dos relés.


A Controla combustíveis fósseis.

B Controla elementos emergenciais.

C Controla o fluxo de nitrogênio.

D Atua como controlador de plasma.

E Controla grande quantidade de fluxo de ar.
Comentário: na página 101. temos:


Questão 8 - TÓPICOS DE SISTEMAS DINÂMICOS - ELETIVA
Leia a citação:

"No capítulo análise de respostas transitórias e de regime estacionário, os sinais típicos de
teste apresentam funções que podem ser analisadas em função do tempo".
Após esta avaliação, caso queira ler o texto integralmente, ele está disponível em: OGATA, Katsuhiko. Engenharia de
controle moderno. São Paulo: Pearson Education do Brasil, 2014. p.145.
Considerando a citação e os conteúdos do livro-base Engenharia de controle moderno,
assinale a alternativa que apresenta as funções que podem ser analisadas facilmente por
intermédio do tempo.


A Impulso, parábola de aceleração, degrau, rampa.

Você acertou!
Comentário: na página 145, temos:


B Fluxo, parábola de aceleração, degrau, rampa.

C Impulso, fluxo, degrau, rampa.

D Impulso, parábola de aceleração, fluxo, rampa.

E Impulso, parábola de aceleração, degrau, fluxo.

Questão 9 - TÓPICOS DE SISTEMAS DINÂMICOS - ELETIVA
Leiaa citação:

"Nas últimas décadas, vimos um grande desenvolvimento de controladores pneumáticos a
baixa pressão para sistemas de controle industriais e, hoje em dia, eles são extensivamente
utilizados em processos industriais".
Após esta avaliação, caso queira ler o texto integralmente, ele está disponível em: OGATA, Katsuhiko. Engenharia de
controle moderno. São Paulo: Pearson Education do Brasil, 2014. p.97
Considerando a citação e os conteúdos do livro-base Engenharia de controle moderno, há
diversas vantagens e desvantagens quando se comparam os sistemas hidráulico e o
pneumático. Além da sua simplicidade e da sua fácil manutenção, assinale a alternativa
correta no que se refere ao fator de segurança em operação do sistema pneumático.


A As razões dessa ampla aceitação incluem o fato de eles serem à prova de explosão.

Comentário: Na página 97, temos a explicação que apresenta um dos fatores marcantes
para a ampla utilização dos sistemas pneumáticos.


B O ar possuir propriedade lubrificante o que auxilia na manutenção das peças e
também em sua vida útil.

C A temperatura de um sistema pneumático varia entre 5°C a 60°C (41°F a 140°F),
porém pode operar até a faixa de 1800°C.

D A potência de um sistema pneumático é superior a de um sistema hidráulico.

E A precisão de atuadores pneumáticos possuem fatores de eficiência (satisfatórios)
com um mínimo de 80% de rendimento.

Questão 10 - TÓPICOS DE SISTEMAS DINÂMICOS - ELETIVA
Leia a citação:

"Alguns elementos da indústria focam a sua tecnologia para a atuação e aplicabilidade de
gases em diversas situações".
Após esta avaliação, caso queira ler o texto integralmente, ele está disponível em: OGATA, Katsuhiko. Engenharia de
controle moderno. São Paulo: Pearson Education do Brasil, 2014.p.91

Considerando a citação e os conteúdos do livro-base Engenharia de controle moderno, o
texto acima refere-se à utilização dos gases no ramo industrial. Assinale a alternativa que
apresenta corretamente a área da engenharia responsável pelos estudos dos gases.


A Pneumática

Você acertou!
Comentário: No capítulo 4, o termo pneumático refere-se aos sistemas que apresentam
gases, justamente pelo fato de se expandir e preencher todo o ambiente (p.92)

B Mecânica

C Elétrica

D Hidráulica

E Térmica


Questão 11 - TÓPICOS DE SISTEMAS DINÂMICOS - ELETIVA
Leia o texto:

Considere uma hidrelétrica como a Binacional de Itaipú (tendo essa referência como um
sistema hidráulico), na qual cada turbina possui uma vazão média de 700 metros cúbicos por
segundo.
Fonte: texto produzido pelo autor da questão.
Considerando a citação e os conteúdos do livro-base Engenharia de controle moderno ,
assinale a alternativa que apresenta o valor do coeficiente (K), em metros quadrados por
segundos, sabendo que a altura máxima do reservatório é de 100 metros.


A 500

B 700

C 7000


Comentário: Utilizando a equação da página 92, temos
Q = K.H ? K = Q/H = 700 000/100 = 7.000 m2/s

D 10000

E 25000


Questão 12 - TÓPICOS DE SISTEMAS DINÂMICOS - ELETIVA
Leia a citação:

"Quando analisamos um sistema hidráulico, precisa-se levar em consideração a variação da
quantidade de líquido armazenada necessária para causar mudança de potencial (altura)".
Após esta avaliação, caso queira ler o texto integralmente, ele está disponível em: OGATA, Katsuhiko. Engenharia de
controle moderno. São Paulo: Pearson Education do Brasil, 2014. p.94.
Considerando a citação e os conteúdos do livro-base Engenharia de controle moderno,
percebe-se que armazenamento desse líquido no reservatório é de vital importância para as
operações industriais. Assinale a alternativa que apresenta o termo técnico adequado para
representar o volume de líquido no reservatório.


A Metro cúbico

B Vazão

C Capacitância
Comentário: Na página 94, temos a definição


D Fluxo

E Reservatório

Questão 13 - TÓPICOS DE SISTEMAS DINÂMICOS - ELETIVA
Observe a imagem

Fonte: imagem retirada do livro-base OGATA, Katsuhiko. Engenharia de controle
moderno. São Paulo: Pearson Education do Brasil, 2014, p. 100.

Com base na imagem retirado do livro-base Engenharia de controle moderno, qual é o
conceito de amplificador pneumático relacionado com a imagem acima. Assinale a alternativa
correta.


A Amplificador pneumático bitola-compressor.

B Amplificador pneumático pressão-válvula.

C Amplificador pneumático bocal-palheta.

Comentário: A descrição da imagem, na página 100, mostra p processo.


D Amplificador pneumático compressor – válvula.

E Amplificador pneumático segmentado - bocal.

Questão 14 - TÓPICOS DE SISTEMAS DINÂMICOS - ELETIVA
Observe a imagem:

Fonte: imagem retirada do livro-base OGATA, Katsuhiko. Engenharia de controle moderno. São Paulo: Pearson Education do Brasil, 2014, p. 95.
Considerando a citação e os conteúdos do livro-base Engenharia de controle moderno,
existem sistemas hidráulicos que utilizam dois reservatórios que interagem entre si com
atividades simultâneas. Assinale a alternativa que apresenta o nome dado a esse processo
hidráulico.


A Sistema de birreservatórios

B Sistema de reservatórios duplos.

C Sistema de nível contínuo

D Sistema de nível de líquido com interação.

Comentário: Na página 95, temos:


E Sistema de fluxo alternado



Questão 15 - TÓPICOS DE SISTEMAS DINÂMICOS - ELETIVA
Leia a citação:

"Quando analisamos um sistema fechado (sendo ele denominado laminar), precisa-se ter uma
vazão permanente. Tal circunstância é definida pela equação Q = K.H".
Após esta avaliação, caso queira ler o texto integralmente, ele está disponível em: OGATA, Katsuhiko. Engenharia de controle
moderno. São Paulo: Pearson Education do Brasil, 2014. p.92.
Considerando a citação e os conteúdos do livro-base Engenharia de controle moderno,
assinale a alternativa que apresenta a unidade de medida utilizada para a vazão Q.


A Litros por hora

B Mililitros por minuto

C Metro cúbico por segundo

Você acertou!
Comentário: Dentro do quesito da equação, essa é a unidade de medida específica
apresentada para a equação (p.92)

D Litros por minuto

E Metro cúbico por hora
