1ª AVALIAÇÃO DO SEMESTRE

Curso: ENGENHARIA ELÉTRICA Data da Avaliação: 05/10/2020
Disciplina: AUTOMAÇÃO INDUSTRIAL
Professor (a):
ELIAS AGUIAR
Aluno (a): Helter silva de jesus
Matrícula: 03116934 Turma: ELM06S1 Período:6º
1ª AV.S (X ) 2ª AV.S ( ) Exame Final ( ) 2ª Chamada ( ) Semestre/Ano: 2020/2
Valor Total Prova: 6,0 Nota do Aluno: Visto Prof. (a):
Instruções e Critérios:
1. Prova com consulta.
2. Questões rasuradas serão anuladas.
3. Questão discursiva será corrigida levando em conta: coerência das ideias, capacidade de
argumentação, de análise e síntese.

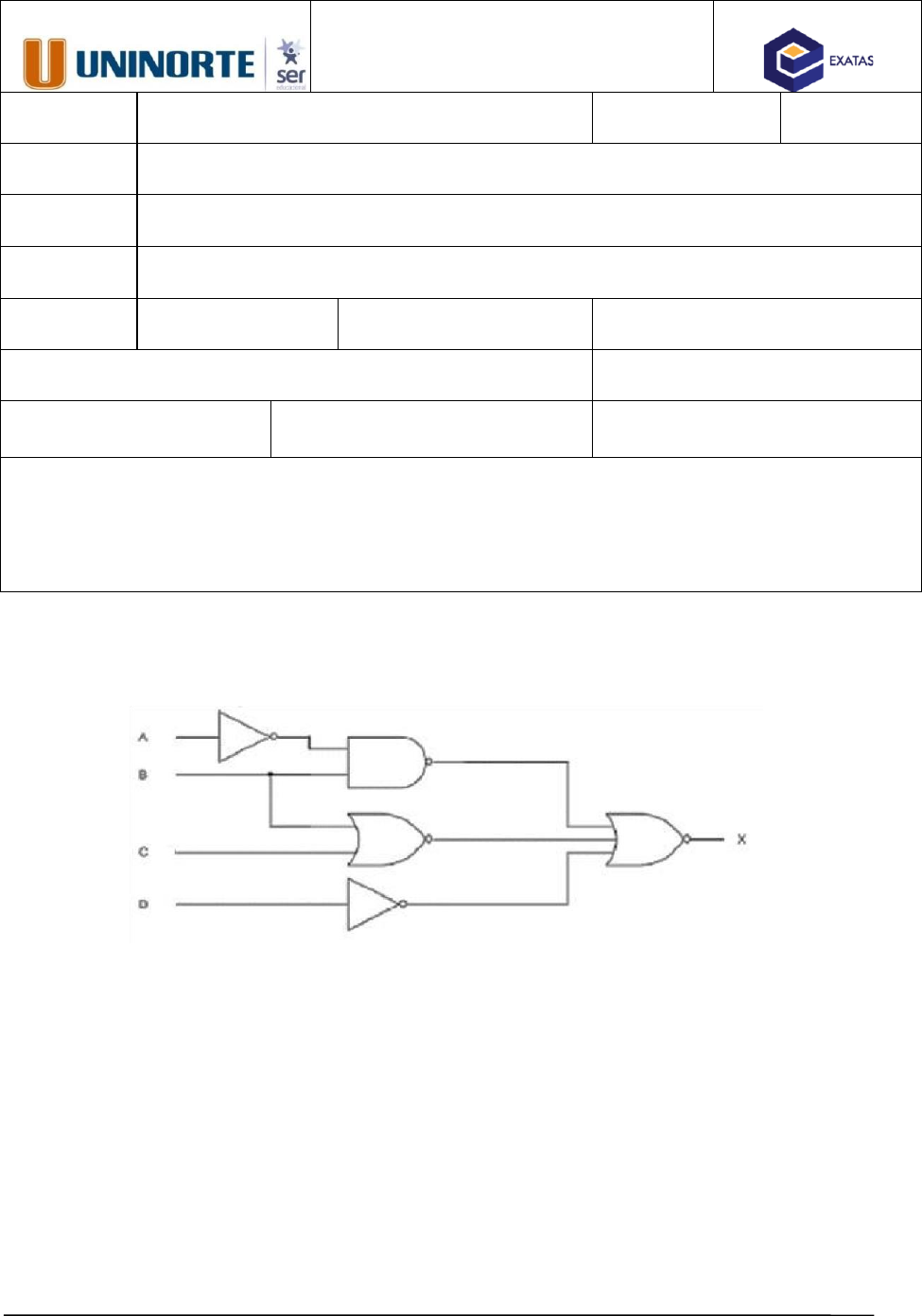

1ª Questão: De acordo com as alternativas abaixo, que combinação das entradas faz com que a
saída do circuito lógico da figura abaixo seja X = 1? (1,0 ponto)


a) A = 1, B = 1, C = 1, D = 1.
b) A = 1, B = 1, C = 0, D = 1. Resposta correta
c) A = 0, B = 1, C = 1, D = 0.
d) A = 0, B = 1, C = 1, D = 1.
e) A = 1, B = 0, C = 1, D = 1.














2ª Questão: A partir dos sinais A e B aplicados às entradas da porta lógica abaixo, desenhe a
forma de onda (diagrama de tempo) na saída S. (1,0 ponto)

3ª Questão: Escreva tabelas da verdade adequadas para as seguintes funções booleanas e
determine a saída das expressões abaixo na tabela verdade. (1,0 ponto)

a) 𝑓(𝐴, 𝐵, 𝐶, 𝐷) = 𝐴(𝐵 + 𝐶 (𝐵 + 𝐷))

A B C D 𝑪̅ 𝑩𝑪̅ 𝑨(𝑩 + 𝑪̅ ) 𝑩 𝑩 + 𝑫 S
0 0 0 0 1 1 0 1 1 0
0 0 0 1 1 1 0 1 1 0
0 0 1 0 0 0 0 1 1 0
0 0 1 1 0 0 0 1 1 0
0 1 0 0 1 1 1 0 0 0
0 1 0 1 1 1 0 0 1 0
0 1 1 0 0 1 0 0 0 0
0 1 1 1 0 1 0 0 1 0
1 0 0 0 1 1 1 1 1 1
1 0 0 1 1 1 1 1 1 1
1 0 1 0 0 0 0 1 1 0
1 0 1 1 0 0 0 1 1 0
1 1 0 0 1 1 1 0 0 0
1 1 0 1 1 1 1 0 1 1
1 1 1 0 0 1 1 0 0 0



1 1 1 1 0 1 1 0 1 1






b)𝑓(𝐴, 𝐵, 𝐶) = 𝐴𝐶 + 𝐵 . 𝐶

A B C 𝑨𝑪̅ 𝑩 𝑪̅ 𝑩 . 𝑪̅ S
0 0 0 1 1 1 1 1
0 0 1 1 1 0 0 1
0 1 0 1 0 1 0 1
0 1 1 1 0 0 0 1
1 0 0 1 1 1 1 1
1 0 1 1 1 0 0 1
1 1 0 0 0 1 0 0
1 1 1 0 0 0 0 0













4ª Questão: Existem três interruptores de parede, a, b e c. A = 1 representa a condição
“interruptor a ligado” e A = 0 representa a condição “interruptor a desligado”. De modo similar,
as variáveis B e C estão associadas às posições dos interruptores b e c, respectivamente. Escreva
uma expressão booleana para uma função Z, de modo que a alteração do estado de apenas um
interruptor, independentemente dos outros, vá provocar a mudança do valor da função. (1,0
ponto)















































5ª Questão: Considerando que os arranjos das portas lógicas digitais mostradas nas figuras
abaixo sejam equivalentes em suas saídas [AB + AC] ou [A (B+C)], e que as entradas digitais
tenham os valores 0 ou 1, então, para a obtenção de saída igual a 1, será suficiente que a entrada
A e a entrada C tenham qual valor, simultaneamente? (1,0 pontos)




A B C AB AC AB+AC
0 0 1 0 0 0
0 0 0 0 0 0
0 1 1 0 0 0
0 1 0 0 0 0
1 0 1 0 0 0
1 0 0 0 1 1
1 1 1 1 0 1
1 1 0 1 1 1


A B C A B+C A(B+C)
0 0 0 0 0 0
0 0 1 0 1 0
0 1 0 0 1
0

0 1 1 0 1 0
1 0 0 1 0 0
1 0 1 1 1 1
1 1 0 1 1 1
1 1 1 1 1 1
























6ª Questão: Dada a tabela verdade abaixo, determine a expressão booleana (usando soma de
produtos) e em seguida desenhe o circuito de portas lógicas. (1,0 pontos)
