UNIVERSIDADE FEDERAL DE SÃO CARLOS
CENTRO DE CIÊNCIAS EXATAS E TECNOLOGIA
DEPARTAMENTO DE ENGENHARIA QUÍMICA

102091-ENPE C - Fenômenos de Transporte 2 (turmas A e B)
Prof. Maria do Carmo Ferreira

Lista 8 – Convecção em escoamentos externos

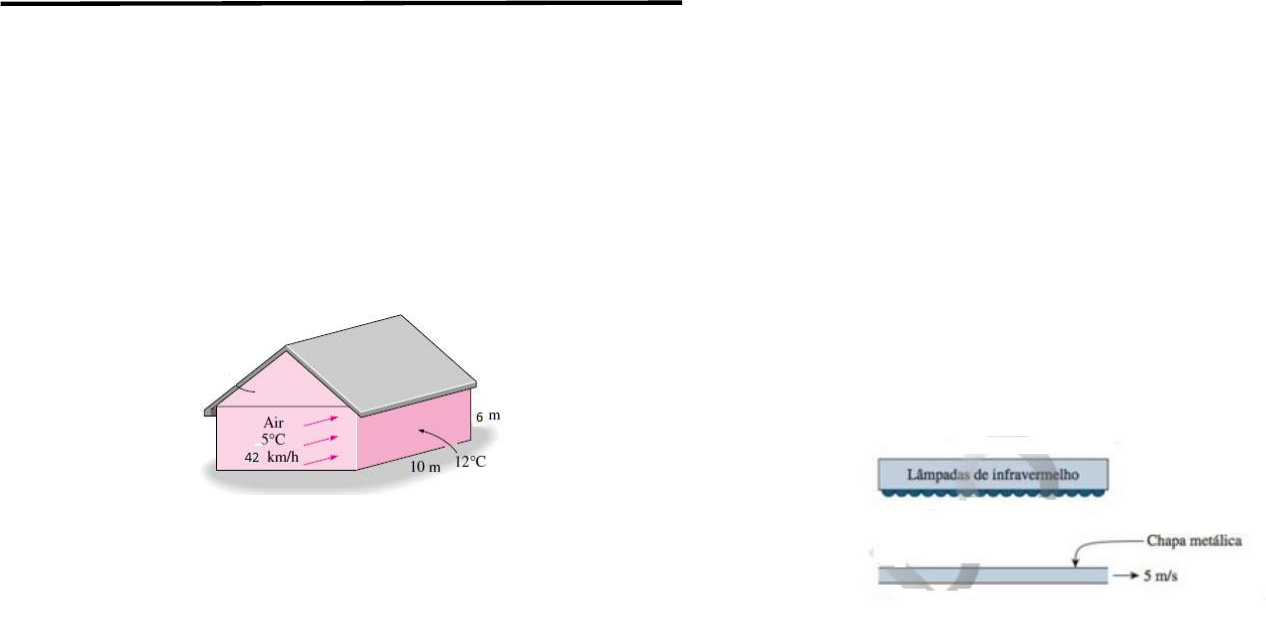

1. Durante um dia de inverno, o vento sopra a 42 km/h, paralelo à parede
de uma casa de 6 m de altura e 10 m de comprimento. Considerando
que o ar externo está a 5 °C e a temperatura da superfície da parede é
12 °C, determine a taxa de perda de calor por convecção dessa parede.
Qual seria o valor da taxa de perda se a velocidade do vento fosse
duplicada?
Respostas: 10.8 kW, 19.4 kW



2. Em um experimento, a transferência de calor local sobre uma placa
plana foi correlacionada em forma de número de Nusselt local como
expressa pela seguinte correlação:
𝑁𝑢 = 0,035𝑅𝑒 , 𝑃𝑟 /

Determine a razão entre o coeficiente médio de transferência de calor
por convecção (ℎ) ao longo do comprimento da placa e o coefi ciente
local de transferência de calor por convecção (hx) em x=L.
Resposta: (a) 1,25

3. Uma chapa metálica de 5 m de comprimento está sendo transportada
em uma esteira a uma velocidade de 5 m/s, enquanto o revestimento
na parte superior da superfície sofre um processo de cura por
aquecimento fornecido por um conjunto de lâmpadas de
infravermelho. O revestimento na superfície superior da chapa
metálica tem absortividade de 0,6 e emissividade de 0,7, enquanto o
ar ambiente e a vizinhança circundante estão a 25°C. A transferência
de calor por radiação ocorre apenas na superfície superior, enquanto
a transferência de calor por convecção ocorre em ambas as superfícies
da chapa, superior e inferior. Considerando que as lâmpadas de
infravermelho fornecem um fluxo de calor constante de 5.000 W/m2,
determine a temperatura da superfície da chapa (avalie as
propriedades do ar em 80 °C).
Resposta: 138 °C

4. Uma placa plana fina e quadrada tem 1,2 m de cada lado. O ar a 10
°C escoa ao longo das superfícies superior e inferior da placa na
direção paralela a aresta, com velocidade de 48 m/s. A superfície
da placa é mantida a uma temperatura constante de 54 °C. A placa
é montada em uma escala que mede a força de arrasto de 1,5 N.
(a) Determine o regime do escoamento (laminar ou turbulento);
(b) Determine a taxa total de transferência de calor a partir da
placa para o ar;
(c) Admitindo uma distribuição uniforme dos parâmetros de
transferência de calor e de arrasto ao longo da placa, estime os
gradientes médios de velocidade e de temperatura na
superfície, ( ) e ( ) .
Respostas: (b) 1736 W; (c) -2820 s-1 e -22,9 °C/m.

5. Uma pessoa média gera calor a uma taxa de 84 W enquanto
descansa. Pressupondo que 1⁄4 desse calor seja perdido pela
cabeça e ignorando as perdas de calor por radiação, determine a
temperatura média da superfície da cabeça quando está exposta
sem nenhuma proteção a ventos de 10 °C escoando a 25 km/h. A
cabeça pode ser aproximada por uma esfera de 30 cm de diâmetro.
Resposta: 13,2 °C

6. Uma corrente de 50 A passa através de um fio com 6 mm de
diâmetro em uma linha de transmissão elétrica. A resistividade do
fio é igual a 0,002 Ω/m. Ventos a 40 km/h e 10oC sopram através
da linha de transmissão. Desprezando perdas de calor por radiação,
determine a temperatura da superfície do fio.
Resposta: 11,8oC.


7. Em uma planta geotérmica, uma vazão de 8,5 kg/s de água a 80oC
entra em um tubo com 15 cm de diâmetro e 400 m de comprimento,
não isolado termicamente, e deixa o tubo a 70oC antes de ser
realimentada no chão. Ar a 15oC escoa perpendicularmente à
superfície do tubo, a uma velocidade a ser determinada. Desprezando
as perdas de calor por radiação, estime a velocidade de escoamento,
em km/h.
Resposta: 30,2 km/h.
