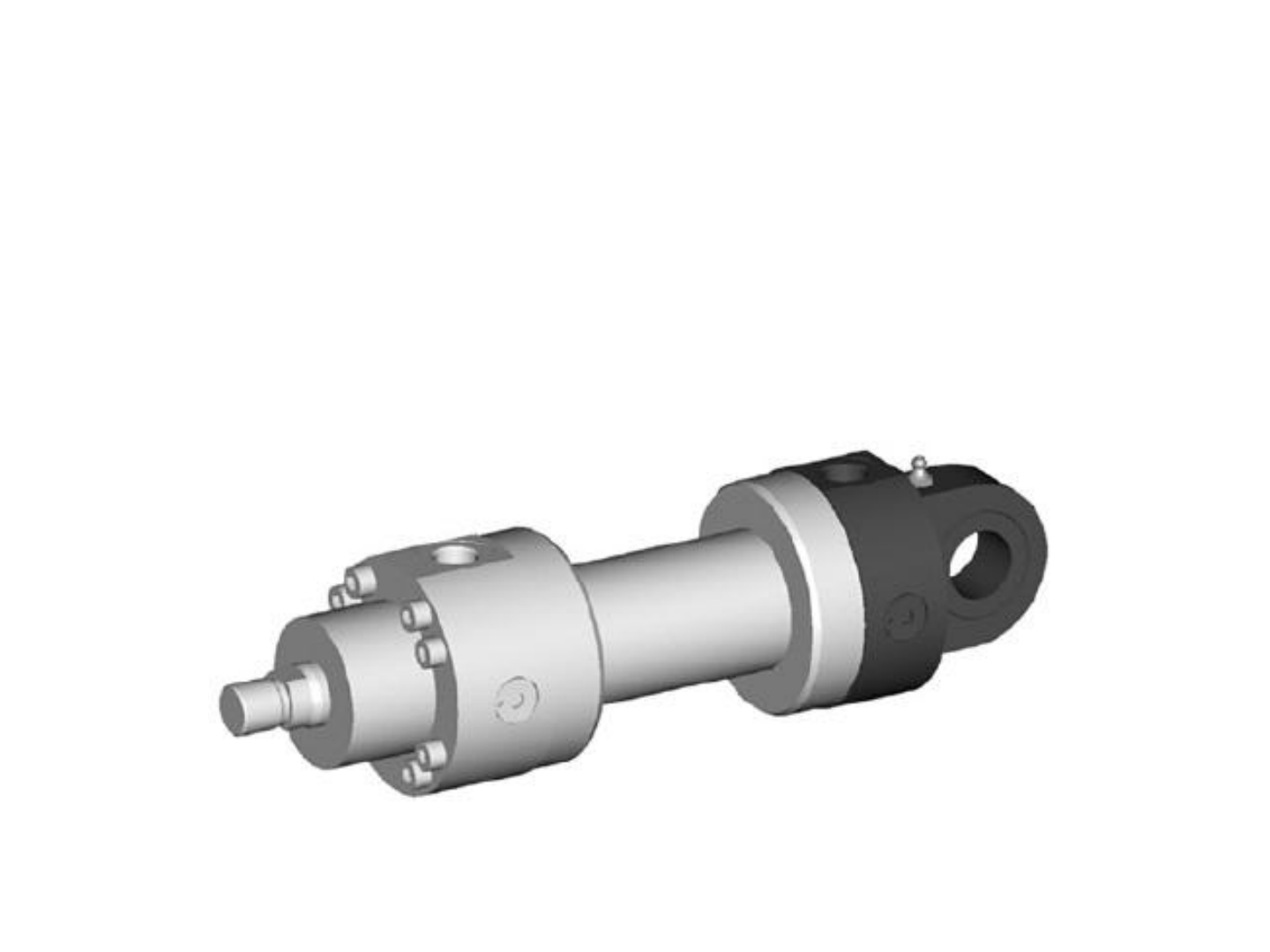

Atuadores Lineares

Disciplina: Hidráulica
Atuadores Lineares
Atuadores são equipamentos capazes de converter energia hidráulica em energia
mecânica. O movimento de força é transmitido linearmente. São utilizados nas
mais diversas aplicações e segmentos, como os exemplos abaixo:
-Robótica
-Máquinas para conformação de metal
-Máquinas da indústria de plásticos e borracha
-Linhas de produção de automóveis e eletrônicos, entre outros.
Os sistemas hidráulicos podem ser descritos em três operações básicas:

GERAÇÃO CONTROLE ATUAÇÃO
Este estudo concentra-se na categoria final, a de atuação e aplicação de
equipamentos atuadores.
Atuadores Lineares
Atuadores Lineares
Tipos e Simbologia
Cilindro de simples ação e retorno por mola - um cilindro no qual uma mola
recua o conjunto do pistão.
Atuadores Lineares
Tipos e Simbologia
Cilindro de simples ação e retorno pela força da carga - um cilindro no qual
uma força externa recua o conjunto do pistão.
Atuadores Lineares
Tipos e Simbologia
Cilindro de simples ação e retorno pela força da carga - um cilindro no qual a
pressão do fluido é aplicada ao elemento móvel em qualquer uma das direções.
Atuadores Lineares
Tipos e Simbologia
Cilindro de dupla ação com amortecimento de fim de curso
Atuadores Lineares
Choque Hidráulico Quando a energia de trabalho hidráulica que está movendo
um cilindro encontra um obstáculo (como o final de curso de um pistão), a inércia
do líquido do sistema é transformada em choque ou batida, denominada de
choque hidráulico. Se uma quantidade substancial de energia é estancada, o
choque pode causar dano ao cilindro.


Amortecimentos Para proteger os cilindros contra choques excessivos, os
mesmos podem ser protegidos por amortecimentos. O amortecimento diminui o
movimento do cilindro antes que chegue ao fim do curso. Os amortecimentos
podem ser instalados em ambos os lados de um cilindro.
Amortecedores de fim de curso
Atuadores Lineares
Amortecedores de fim de curso
Atuadores Lineares
Cilindro de haste dupla – Mesma força e velocidade em ambos sentidos para
uma dada pressão e vazão do fluido.
Tipos e Simbologia
Cilindro telescópico ou de múltiplo estágio – um cilindro com arranjo
multitubular da haste, que provê um curso longo com uma camisa curta na
retração, muito utilizado em operações que exijam elevação de cargas a grandes
alturas, com ajuste da força no avanço e no retorno e com uma área pequena de
cilindro, muito utilizado em máquinas de construção civil.
Atuadores Lineares
Cilindro Tandem - consiste de dois ou mais cilindros montados em linha com
pistões interligados por uma haste comum. As guarnições são montadas entre os
cilindros para permitir a ação dupla de operação de cada cilindro. Um cilindro
Tandem fornece uma força resultante maior quando o diâmetro do pistão é
limitado, mas o seu curso não é. Neste tipo de cilindro a força pode ser
considerada praticamente o dobro do que teríamos em um cilindro comum.
Tipos e Simbologia
Atuadores Lineares
Tipos de Montagem
Atuadores Lineares
Tipos de Montagem
Atuadores Lineares
Cálculos
Cálculo de Força
D d
curso
P Pressão
F Força
Fa Força de avanço
Fr Força de retorno
A Área
Ap Área do pistão
Ac Área da coroa

Atuadores Lineares
Cálculos
D d
curso
Cálculo de Velocidade
Q Vazão
Qe Vazão de entrada
Qs Vazão de saída
v Velocidade
va Velocidade de avanço
vr Velocidade de retorno
A Área
Ap Área do pistão
Ac Área da coroa

D2
Atuadores Lineares
Cálculos de força e velocidade de avanço – circuito regenerativo
D d
F1 F2
Qb
Q1
Qe=Qb+Q1
Atuadores Lineares
Vazão Induzida
D d
Avanço
E S
D d
Retorno
S E
Qia Vazão induzida de avanço
Qir Vazão induzida de retorno
Atuadores Lineares
Pressão Induzida
D d
Avanço
E S
S
D d
Retorno
E
S
Pia Pressão induzida de avanço
Pir Pressão induzida de retorno
Atuadores Lineares
Dimensionamento da haste conforme Euler
Flambagem sem flexão
K Carga de flambagem - N
E Módulo de elasticidade – 210 GPa
J Momento de inércia para seção redonda – mm4
 J= π.D4/64
F Carga máxima de trabalho
S Fator de segurança – 3,5
Sk Comprimento livre de flambagem – mm
Atuadores Lineares
Dimensionamento da haste conforme Euler
