RESERVATÓRIOS DE
DISTRIBUIÇÃO DE ÁGUA
ReservatReservatóóriosrios
ReservatReservatóóriosrios
ReservatReservatóórios / Classificarios / Classificaççãoão
• Quanto à localização no terreno
• Quanto à localização no sistema
• Quanto à sua forma
• Quanto aos materiais de construção
ReservatReservatóórios rios –– LocalizaLocalizaçção quanto ao terrenoão quanto ao terreno
ReservatReservatóórios rios –– LocalizaLocalizaçção quanto ao terrenoão quanto ao terreno
Itajaí SC (ETA Arapongas)
Apoiado Enterrado
Elevado
ReservatReservatóórios / Localizarios / Localizaçção no sistemaão no sistema
ReservatReservatóórios rios –– LocalizaLocalizaçção no sistemaão no sistema
Reservatório de montante
– Semi-enterrado
Reservatório de montante
– Elevado
ReservatReservatóórios rios –– LocalizaLocalizaçção no sistemaão no sistema
Reservatório de montante –
Com distribuição escalonada
Reservatório de montante
– Principal e complementar
ReservatReservatóórios rios –– LocalizaLocalizaçção no sistemaão no sistema
Reservatório de montante
e de Jusante
Reservatório de Jusante ou
de Sobras - elevado
ReservatReservatóórios rios –– LocalizaLocalizaçção no sistemaão no sistema
Adução mista com
Reservatório intermediário
Reservatório intermediário para
abastecimento de rede
ReservatReservatóórios rios –– FormaForma
CircularOctogonal
Hexagonal
Retangular
ReservatReservatóórios rios –– FormasFormas
Reservatórios elevados
ReservatReservatóórios rios –– FormasFormas
Reservatório elevado
ReservatReservatóórios rios –– MateriaisMateriais
• Concreto armado (comum ou protendido)
• Aço
• Poliéster armado com fibras de vidro
• Outros materiais (madeira, borracha, alvenaria,
etc)
ReservatReservatóórios rios –– MateriaisMateriais
Planta de coberturaPlanta inferior
ReservatReservatóórios rios –– MateriaisMateriais
ReservatReservatóórios rios –– MateriaisMateriais

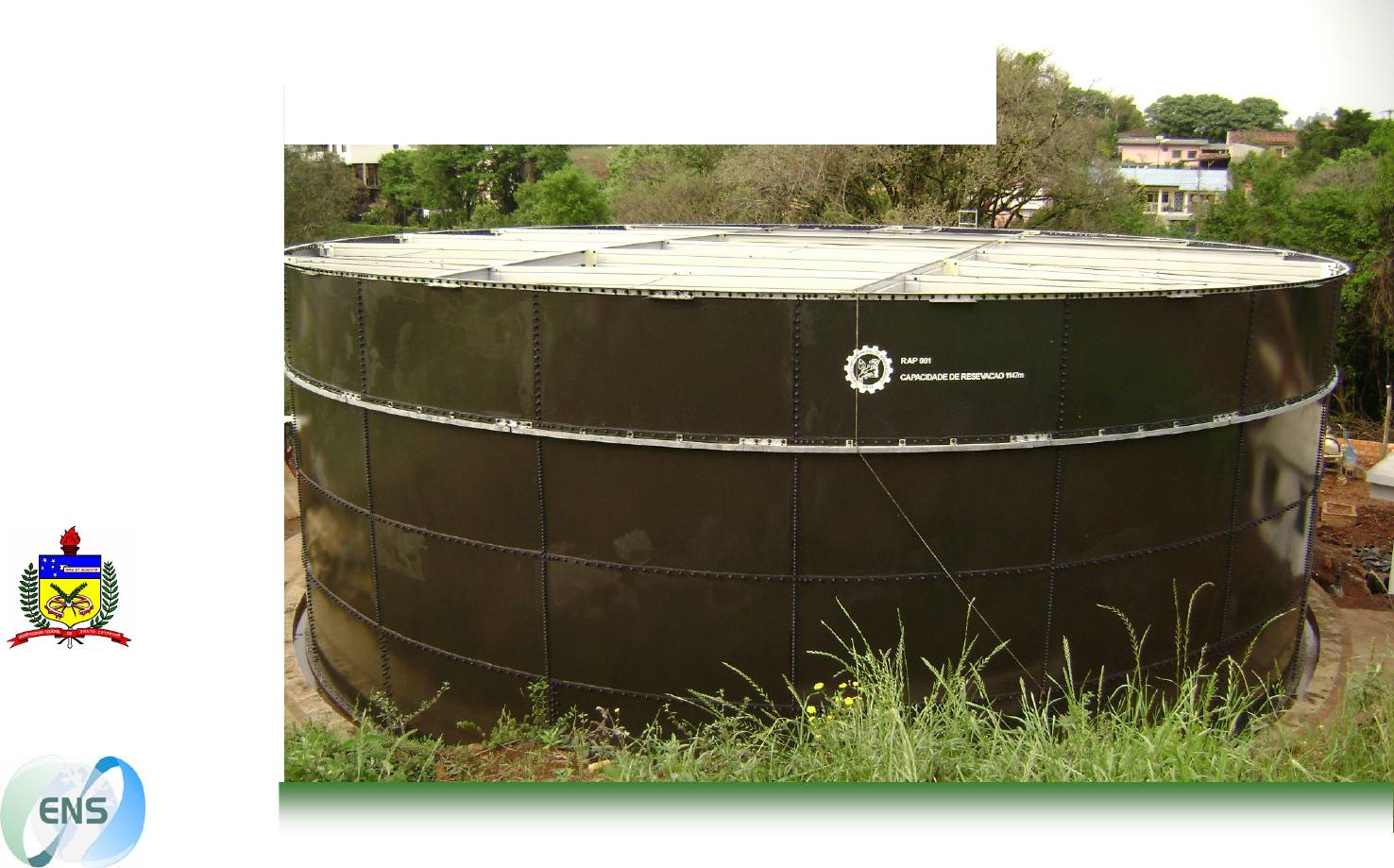

Reservatório Metálico apoiado –
Joaçaba - SC
Vista interior
Dreno de fundo
e saída para rede
Escotilha para inspeção / manutenção
ReservatReservatóórios rios –– MateriaisMateriais
Reservatório Metálico apoiado –
Joaçaba - SC
Detalhe da
união das
chapas de aço
Escada de acesso ( tipo marinheiro)
ReservatReservatóórios rios –– MateriaisMateriais Reservatório em chapa de aço
ReservatReservatóórios rios –– MateriaisMateriais
Planta Fachada
Poliéster armado
com fibra de vidro
ReservatReservatóórios rios –– MateriaisMateriais
Poliéster armado
com fibra de vidro
ReservatReservatóórios rios –– CapacidadeCapacidade
• Volume para atender às variações de
consumo de água
• Volume para combate à incêndios
• Volume para emergências
ReservatReservatóórios rios –– CapacidadeCapacidade
ReservatReservatóórios rios –– CapacidadeCapacidade
Método baseado na curva de consumo: adução contínua
ReservatReservatóórios rios –– CapacidadeCapacidade
Diagrama de massa para determinação da capacidade do reservatório com adução contínua
ReservatReservatóórios rios Diagrama de massa para determinação da capacidade do reservatório
Consumo Horário Cons. Média 10h
L/s m3/h Demanda Adução 24h Adução 10h
0 0 0 0 0
1 48,4 174,2 174,2 203,54
2 54,4 195,8 370 407,08
3 56,4 203 573 610,62
4 58,4 210,2 783,2 814,16
5 54 194,4 977,6 1017,7
6 58 208,8 1186,4 1221,24
7 56 201,6 1388 1424,78 0
8 72 259,2 1647,2 1628,32 488,46
9 79,4 285,8 1933 1831,86 976,92
10 77 277,2 2210,2 2035,4 1465,38
11 78 280,8 2491 2238,94 1953,84
12 76,6 275,8 2766,8 2442,48 2442,3
13 55,4 199,4 2966,2 2646,02 2930,76
14 56,4 203 3169,2 2849,56 3419,22
15 60,4 217,4 3386,6 3053,1 3907,68
16 65 234 3620,6 3256,64 4396,14
17 50,43 181,5 3802,1 3460,18 4884,6
18 63 226,8 4028,9 3663,72
19 53 190,8 4219,7 3867,26
20 54,6 196,6 4416,3 4070,8
21 53 190,8 4607,1 4274,34
22 31 111,6 4718,7 4477,88
23 37 133,2 4851,9 4681,42
24 9,07 32,7 4884,6 4884,6
Média 56,54
0
500
1000
1500
2000
2500
3000
3500
4000
4500
5000
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
tempo ( h )
v
o
lu
m
e
 a
c
u
m
u
la
d
o
 (
 m
3
 )

0
10
20
30
40
50
60
70
80
90
0 2 4 6 8 10 12 14 16 18 20 22 24
Tempo (h)
C
o
n
su
m
o
 (
L
/s
)
Curva de consumo diário
Curva de massa
ReservatReservatóórios rios –– CapacidadeCapacidade
Método baseado na curva de consumo: adução intermitente
ReservatReservatóórios rios –– CapacidadeCapacidade
Diagrama de massa para
determinação da
capacidade do
reservatório com adução
intermitente
ReservatReservatóórios rios –– CapacidadeCapacidade
Diagrama de massa para
determinação da capacidade
do reservatório para adução
no período t1 a t2 e t3 a t4.
ReservatReservatóórios rios –– Capacidade quando não se dispõe de curva deCapacidade quando não se dispõe de curva de
consumoconsumo
Curva de consumo assimilada a uma senóide
ReservatReservatóórios rios –– CapacidadeCapacidade
Volume para combate à incêndios
Fonte: AWWA (1998)
ReservatReservatóórios rios –– CapacidadeCapacidade Volume para emergência
• Depende da confiabilidade do sistema
• Volume de mergência ≥ volume de incêndio
ReservatReservatóórios rios –– CapacidadeCapacidade
Volume de reservação utilizados na elaboração de projetos
Exercício: Determinar a capacidade do reservatório, cuja curva de massa é apresentada
abaixo, considerando:
a) adução 24 h/d;
b) adução 10 h/dia entre 07:00 e 17:00 hs;
c) volume correspondente a 1/3 do consumo diário, considerando serem esses dados,
representativos do dia de maior consumo para o sistema em questão.
0
500
1000
1500
2000
2500
3000
3500
4000
4500
5000
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
tempo ( h )
v
o
lu
m
e
 a
c
u
m
u
la
d
o
 (
 m
3
 )

ReservatReservatóórios / Problemas devidos aos vrios / Problemas devidos aos vóórticesrtices
ReservatReservatóóriosrios
ReservatReservatóóriosrios
ReservatReservatóóriosrios
ReservatReservatóórios / Vrios / Vóórticesrtices
ReservatReservatóóriosrios
Válvula de altitude
extravasor
Reservatório de jusante, alimentado por gravidade, com entrada por cima
Válvula de retenção
Registro principal
(gaveta)
Registro para descarga
de fundo (gaveta)
Nível de transbordamentoNível máximo operacional
Registro com bóia
