Associação de Resistores, Associação de fontes, divisores e transformação estrela - triângulo

Pré-visualização|Página 1 de 6

A corrente é igual para todos os resistores
Podemos transformar a sequência dos resistores em um resistor equivalente
A tensão é igual em todos os extremos que se conectam
São circuitos que tem mais de uma associação de resistores
Associação de Resistores
Resistores em Série
Resistor em Paralelo
Circuitos Mistos

Podemos transformação a sequência de fontes em uma fonte equivalente
O objetivo de fazer uma associação de série de fontes é para aumentar a tensão e consequentemente
a corrente d0 circuito
Nessa associação as fontes precisam ter valores iguais
Quando associamos fontes diferentes em paralelo temos que uma fonte vai tentar carregar a outro,
para equilibrar a situação
A associação de fontes em paralelo tem como objetivo aumentar a capacidade do circuito, logo
aumentar a duração do mesmo

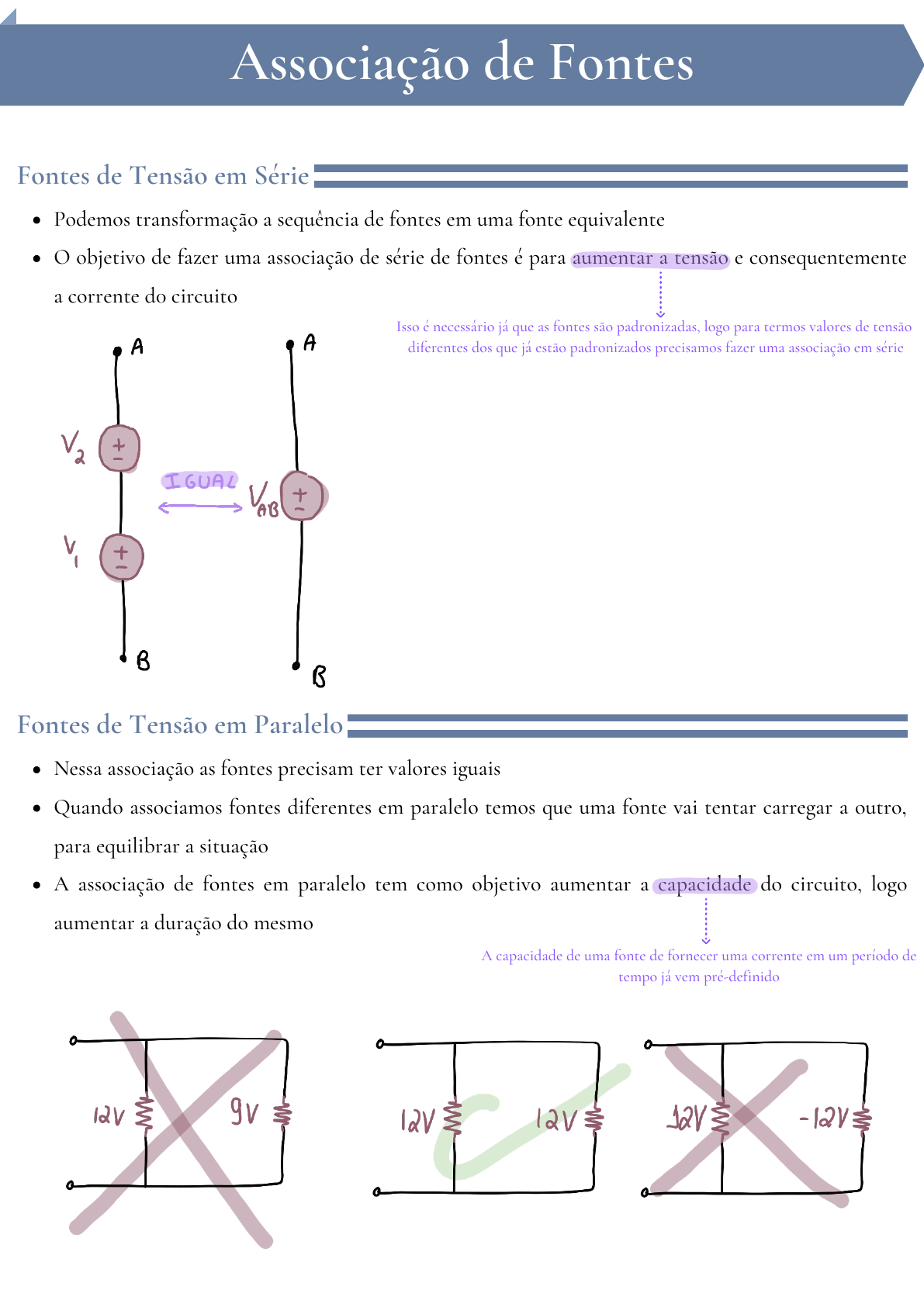

Associação de Fontes
Fontes de Tensão em Série
Fontes de Tensão em Paralelo
A capacidade de uma fonte de fornecer uma corrente em um período de
tempo já vem pré-definido
Isso é necessário já que as fontes são padronizadas, logo para termos valores de tensão
diferentes dos que já estão padronizados precisamos fazer uma associação em série

Uma fonte de corrente é uma manipulação do circuito para garantir que exista uma corrente fixa em
um determinado ponto
As correntes precisam ser iguais, pois ao longo de um fio sem nenhuma interferência não tem como
ter perda para se ter correntes diferentes
Fazer fontes de corrente em serie serve para aumentar a tensão
Serve para manter a corrente igual em cada parte
São resistores em série que fazem essa divisão de tensão

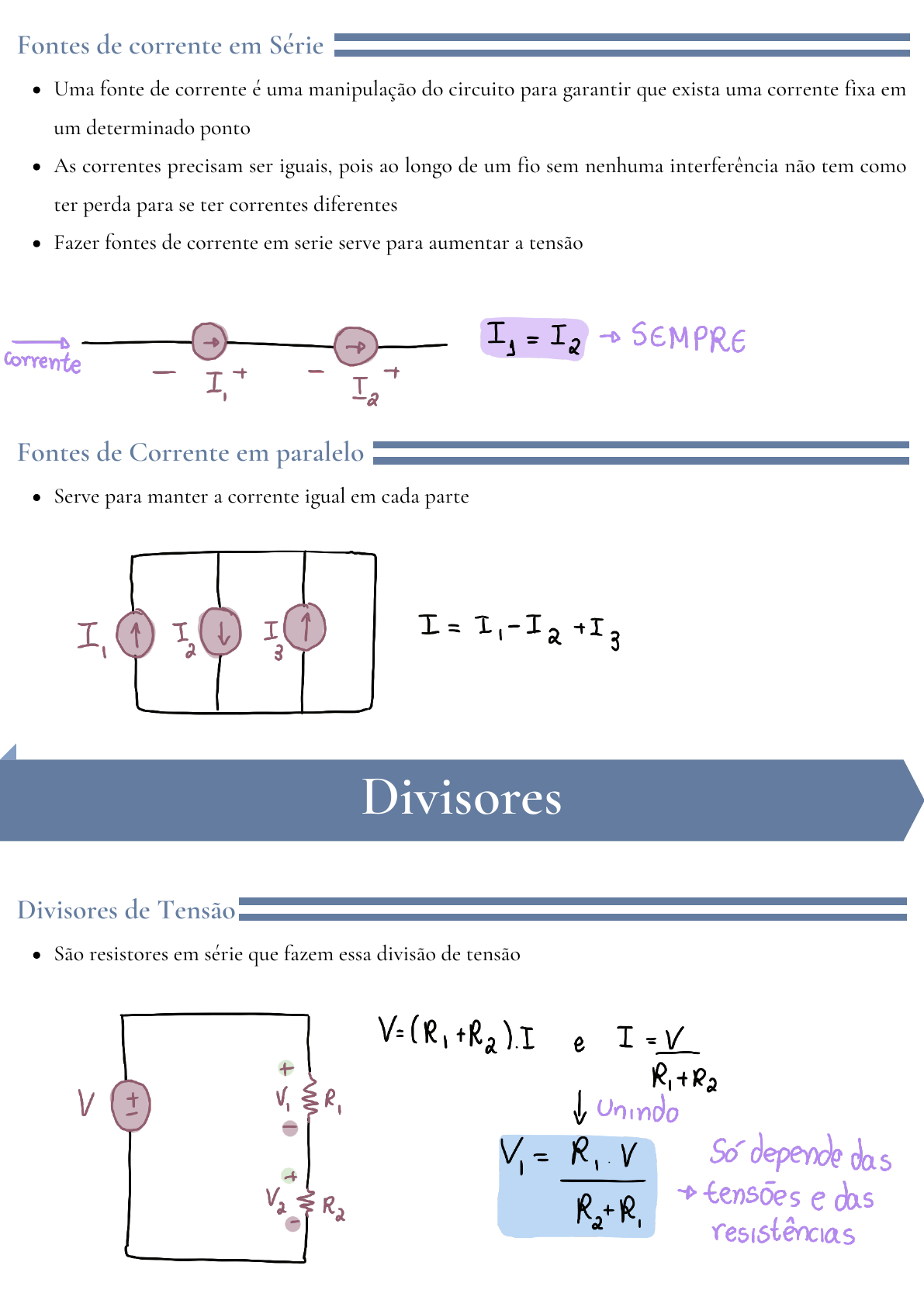

Fontes de corrente em Série
Fontes de Corrente em paralelo
Divisores
Divisores de Tensão
