Teoria da elasticidade
SOLUÇÃO DE BOUSSINESQ
 Carga concentrada ou pontual





 Carga distribuída linearmente







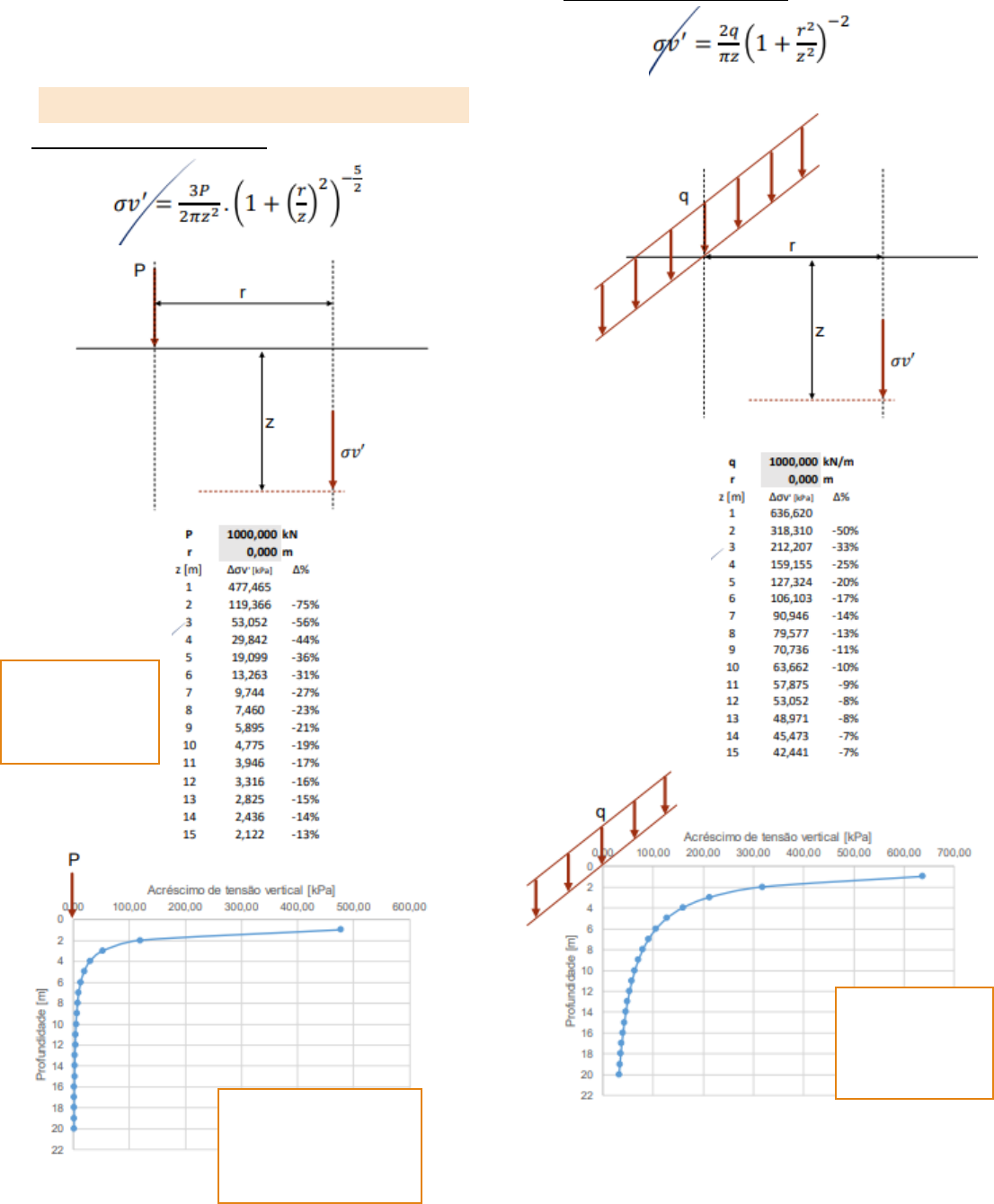

Grande variação de
tensões nos primeiros
metros.
Δ% em relação
a camada
anterior
Mesmo estilo da
curva da carga
pontual
 Sarah Valente Tavares Ceatec – Engenharia Civil

2

SOLUÇÃO DE NEWMARK
 Carregamento em áreas retangulares
 Para cargas retangulares uniformes
 Integração da equação de Boussinesq
 Determinação das tensões em um ponto abaixo da
vertical passando pelo vértice da área retangular
(canto da placa): v’ é igual para todos os cantos





 Considerando que a tensão num ponto qualquer é
função só dos parâmetros m e n, toda a expressão
pode ser tabelada, de forma que se tem:
 Pode – se buscar a solução em ábacos ou tabelas



 Uso de ábacos (menor precisão)



Calculadora:
arctg em
radianos
Excel: já
trabalha em
radianos
3 casas
decimais no
fim!
Eixo x: escala de log
curva
 Sarah Valente Tavares Ceatec – Engenharia Civil

3





























Os resultados da tabela e do
ábaco devem ser bem
próximos.
 Sarah Valente Tavares Ceatec – Engenharia Civil

4

SOLUÇÃO DE STEINBRENNER
 Carregamento em áreas retangulares (cantos)







 Outra possível solução para I (fator de influência)






 O ponto analisado deve ser sempre o vértice da
placa retangular
 Obs.: Quando o ponto estiver no meio ou fora
da placa subdivide – se a placa de forma a
“forçar” o ponto de estudo a ficar, em todas as
subdivisões, no vértice;
 Calcular todos os acréscimos de tensão
gerados e soma – los




Calculadora:
arctg em
radianos
3 casas
decimais no
fim!
 Sarah Valente Tavares Ceatec – Engenharia Civil

5










MODELO DE LOVE
 Carregamento em áreas circulares
 Integração da solução de Boussinesq
 Carga distribuída uniformemente
 Se o acréscimo a ser considerado estiver no
centro da placa pode – se utilizar a expressão:





 Para outros locais de propagação de tensão
pode – se utilizar ábacos ou tabelas para
determinar o Fator influência (I):



A área 4 foi retirada duas vezes, então, deve ser somada.
Acréscimo de tensão
no eixo da placa
3 casas
decimais no
fim!
 Sarah Valente Tavares Ceatec – Engenharia Civil

6








Fora da placa:
maior que 1
No bordo: 1
Na projeção da
placa: entre 0 e 1
 Sarah Valente Tavares Ceatec – Engenharia Civil

7







 Uso de tabela


 Sarah Valente Tavares Ceatec – Engenharia Civil

8










SOLUÇÃO DE OSTERBERG
 Para aterros













 Para determinar o acréscimo


Calculadora:
arctg em
radianos
Aterro total = 2 x v’
(iguais)
Diferentes: Calcular
primeiro de um lado,
depois para o outro
lado do aterro e somar.


Essa fórmula
é para uma
parcela do
aterro.

 Sarah Valente Tavares Ceatec – Engenharia Civil

9







Eixo x: escala de log
 Sarah Valente Tavares Ceatec – Engenharia Civil
