[Resolvida]Lista de exercícios de Associação de Resistores, fontes e transformação estrela triângulo

Pré-visualização|Página 1 de 11

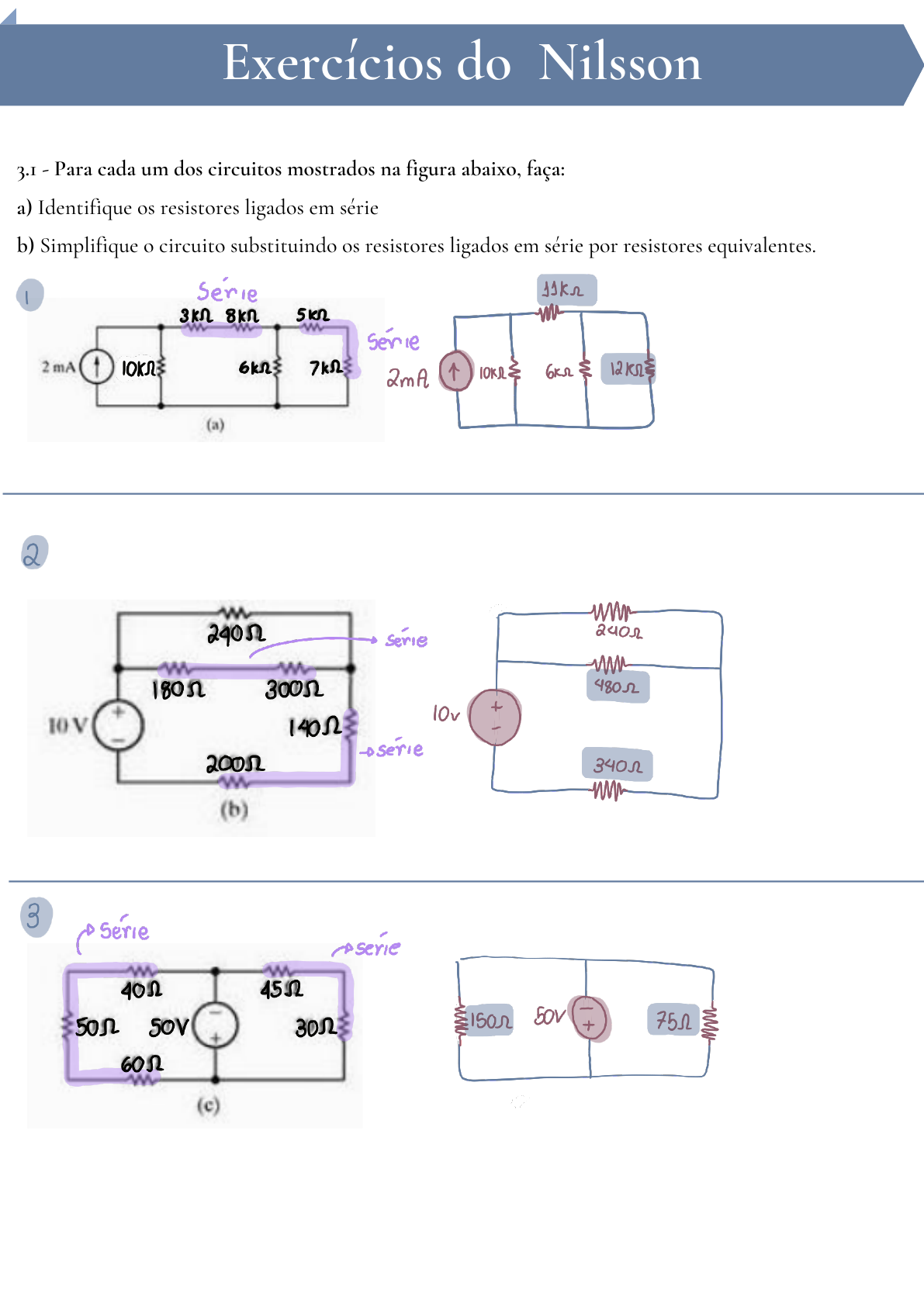

Exercícios do Nilsson
3.1 - Para cada um dos circuitos mostrados na figura abaixo, faça:
a) Identifique os resistores ligados em série
b) Simplifique o circuito substituindo os resistores ligados em série por resistores equivalentes.

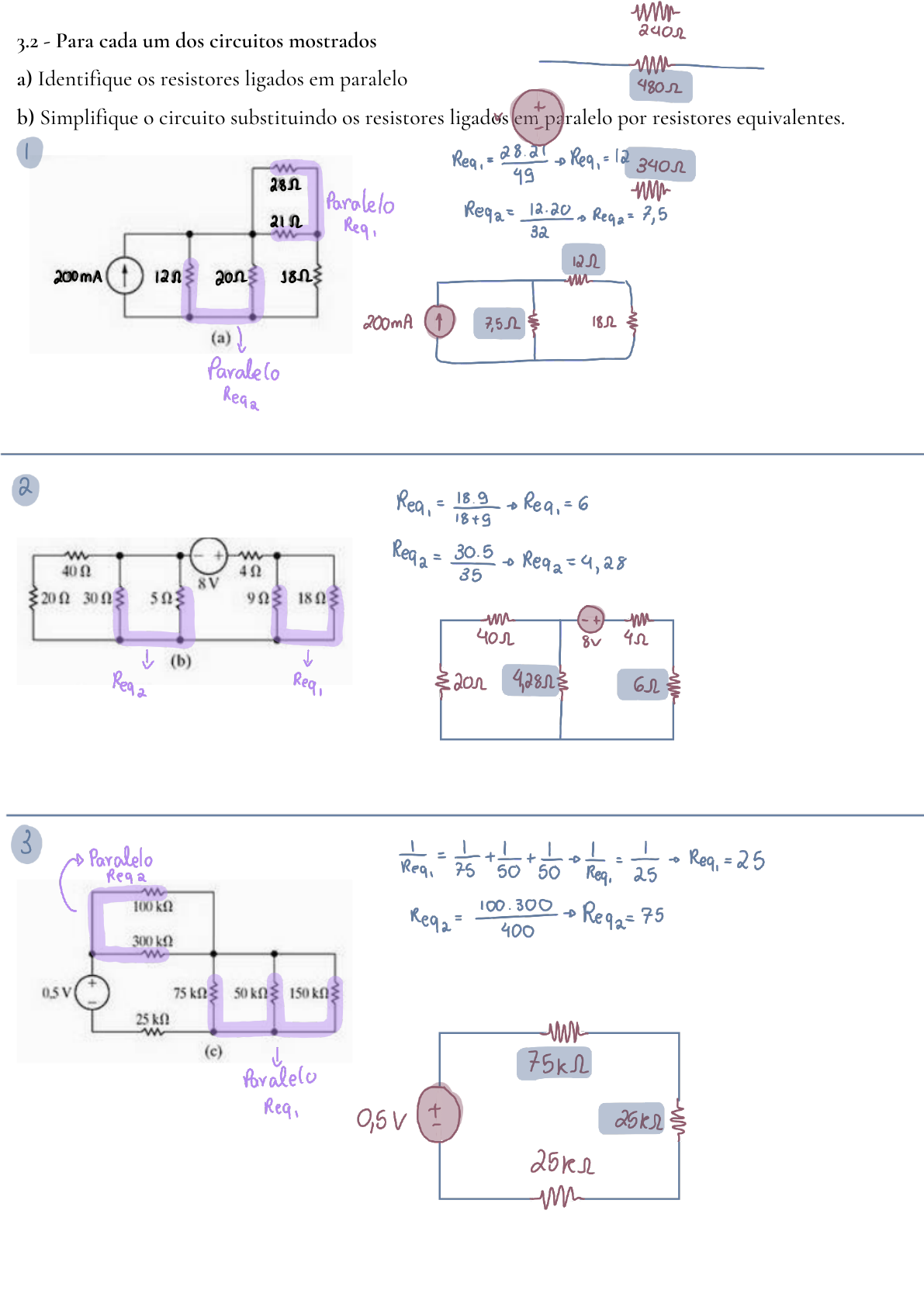

3.2 - Para cada um dos circuitos mostrados
a) Identifique os resistores ligados em paralelo
b) Simplifique o circuito substituindo os resistores ligados em paralelo por resistores equivalentes.

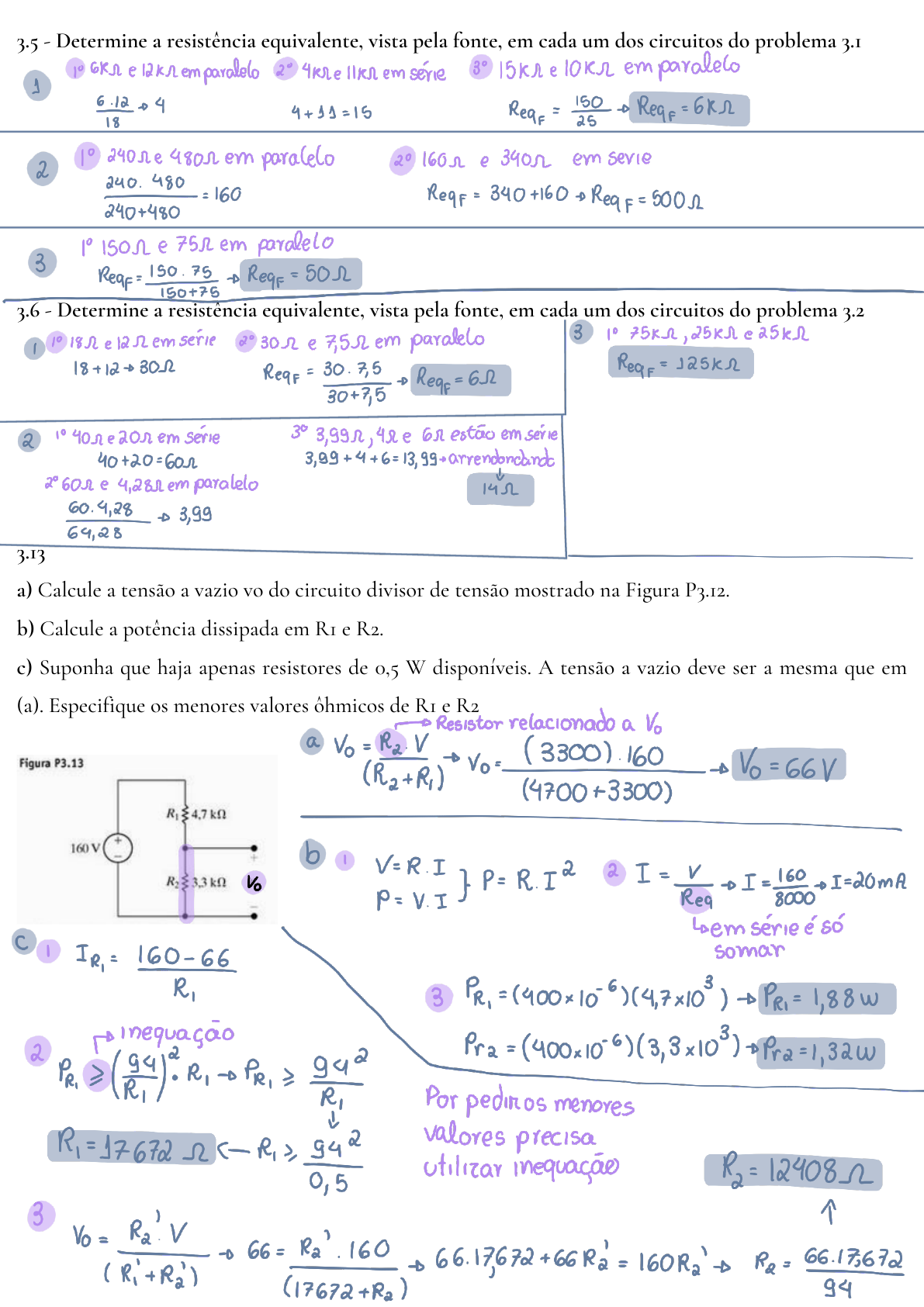

3.5 - Determine a resistência equivalente, vista pela fonte, em cada um dos circuitos do problema 3.1
3.6 - Determine a resistência equivalente, vista pela fonte, em cada um dos circuitos do problema 3.2
3.13
a) Calcule a tensão a vazio vo do circuito divisor de tensão mostrado na Figura P3.12.
b) Calcule a potência dissipada em R1 e R2.
c) Suponha que haja apenas resistores de 0,5 W disponíveis. A tensão a vazio deve ser a mesma que em
(a). Especifique os menores valores ôhmicos de R1 e R2
