Acadêmico: Silvilene Marinho de Lima (1594755)
Disciplina: Circuitos Elétricos II (EEA08)
Avaliação: Avaliação Final (Discursiva) - Individual Semipresencial ( Cod.:670668) ( peso.:4,00)
Prova: 29649455
1. Um sistema trifásico equilibrado possui sua fonte tensão em delta conectada a uma carga
trifásica também em delta, através de condutores ideais (sem impedâncias). Sabendo que a
tensão VAB = 210 com ângulo de 0° volts, a sequência de fases é positiva, e que cada
impedância da carga vale ZC = (12 + j9) ohms, determine as correntes de linha e de fase na
carga. ( * Máximo 4000 caracteres )









2. ArthurEdwin Kennelly nasceu em1861 em Bombaim/India, filho de um oficial naval irlandês.
Após frequentar diversas escolas básicas, Kennelly começou a trabalhar como office-boy na
London Society of Telegraph Engineers (predecessora da IEE inglesa) onde permaneceu durante
dois anos. Após deixar a Inglaterra procurou aprimorar seus conhecimentos técnicos trabalhando
em diversos cargos técnicos em diferentes países. Em 1887 chegou aos Estados Unidos onde
começou a trabalhar como principal engenheiro-assistente de Thomas A. Edison. As
contribuições de Kennelly para a engenharia elétrica foram numerosas. Em 1893 apresentou o
artigo "Impedance" para a AIEE-American Institute of Electrical Engineers no qual discutia o
uso de números complexos para que a Lei de Ohm pudesse ser aplicada em circuitos de corrente
alternada. Assim como Oliver Heaviside, Kennelly propôs a existência de uma camada de ar
ionizado na atmosfera superior (atualmente conhecida como camada de Kennelly-Heaviside) que
poderia atuar como superfície refletora tornando a comunicação transoceânica sem fios possível.

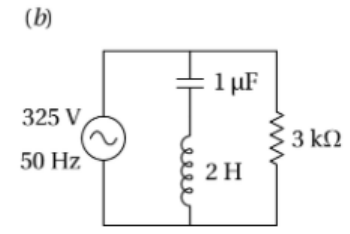

Com base no circuito apresentado na figura em anexo, calcule a corrente e a tensão em todos os
elementos do circuito.

FONTE: https://edisciplinas.usp.br/pluginfile.php/4277859/mod_resource/content/3/fasores.pdf.
Acesso em: 10 jan. 2021. ( * Máximo 4000 caracteres )
