Automação e Controle – Eng. de Produção – Prof. Marco Aurélio S. Birchal
1ª Lista de exercícios – Instrumentação

1) Represente o fluxograma simplificado de um processo com dois reatores com agitação. No primeiro,
R-01, o produto é transportado por bombeamento, para o reator R-02, seguindo para uma coluna de
destilação, em que o produto de topo é reciclado e o de fundo segue para um tanque de estocagem.

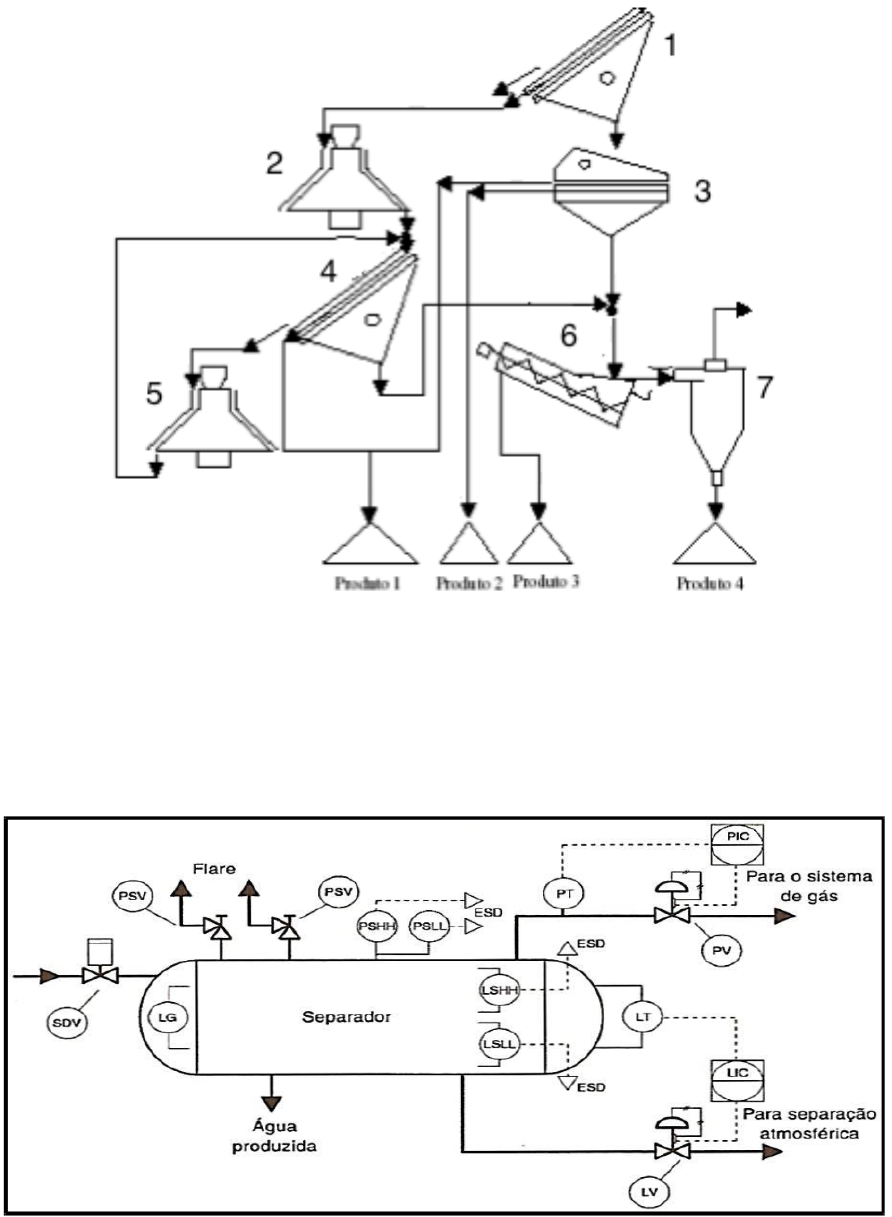

2) Identifique os equipamentos e descreva o processo do seguinte fluxograma.


3) Elabore um fluxograma que contemple a área 03 de um processo, que possui um reator com alimentação
de matéria-prima, cujo produto siga para um processo de filtração, com condição de refluxo. O filtrado segue
para secagem em spray dryer, em que o produto é recolhido e segue para um silo de estocagem e o ar, com
finos carreados, segue para um ciclone, cujo produto de topo é descarregado na atmosfera e o de fundo
realimentado (reciclagem) no secador spray.

4) Descreva os instrumentos e malhas de controle do P&ID

NOTA: ESD (Emergency Shutdown System) e SDV (Shutdown Valve) não fazem parte do sistema de controle de processo, mas do sistema de desligamento de
emergência (ou sistema de intertravamento de segurança). Não fazem parte da norma ISA 5.1
