Questões resolvidas
Um amplificador de múltiplos estágios é formado pela ligação de vários amplificadores individuais.

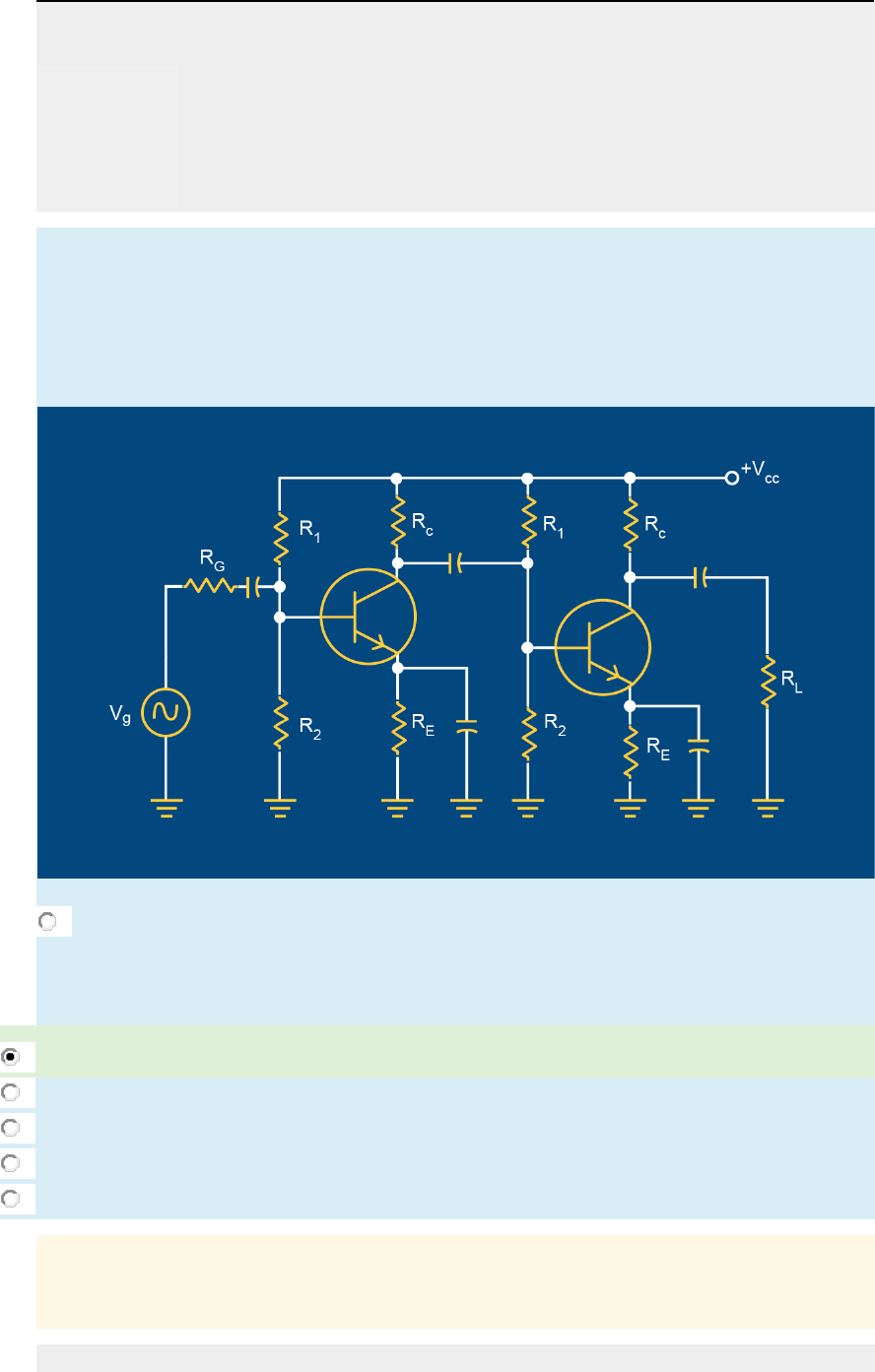

Observe o circuito a seguir e identifique quantos estágios existem e qual é o tipo de amplificador em cada um deles.
a. Dois estágios, sendo o primeiro base-comum, e o segundo, emissor-comum.
b. Três estágios, sendo o primeiro base-comum, e os outros dois, emissor-comum.
c. Dois estágios, sendo ambos coletor-comum.
d. Dois estágios, sendo ambos emissor-comum.
e. Dois estágios, sendo ambos base-comum.
Determine o ganho total do amplificador com múltiplos estágios a seguir. Considere o ganho β=100 para ambos os transistores.
a. 10.000.
b. 150.
c. 5.438.
d. 86.
e. 1.534.
É comum, nos amplificadores, o uso de técnicas de acoplamento para conectar um estágio ao outro e reduzir a interferência nos ajustes individuais de cada um.
Quais são as alternativas que representam tipos de acoplamento reais e as suas principais vantagens?
a. Indireto (custo), capacitivo (filtro CC), Darlington (ganho de tensão).
b. Indutivo-capacitivo (ressonância), a transformador (casamento de impedâncias), óptico (isolamento).
c. Direto (baixa impedância), indireto (alta impedância), óptico (isolamento).
d. Direto (isolamento), capacitivo (ressonância), Darlington (ganho de corrente).
e. Direto (custo), a transformador (casamento de impedâncias), Darlington (ganho de corrente).
A análise de defeito requer compreender como corrente e tensão se comportam ao longo do circuito.
Determine a queda de tensão nos resistores R11, R12, RC1, RE1.
a. 10V, 5V, 10V, 4,3V.
b. 0V, 5V, 0V, 4,3V.
c. 5V, 5V, 4,3V, 4,3V.
d. 4,3V, 4,3V, 5V, 5V.
e. 10V, 5V, 10V, 4,3V.
