Aluno: Gilberson Lander da Silva Vieira
Matrícula: 04091090
Disciplina: Medidas em Engenharia Elétrica
Unidade: 1
Desafio:
Os instrumentos eletrostáticos têm seu princípio de funcionamento baseado na criação de
um campo elétrico entre suas duas armaduras. A movimentação do ponteiro está atrelada
ao conjugado motor gerado com a ajuda desse campo elétrico. Existem dois tipos usuais
de instrumentos eletrostáticos: de atração e quadrante.

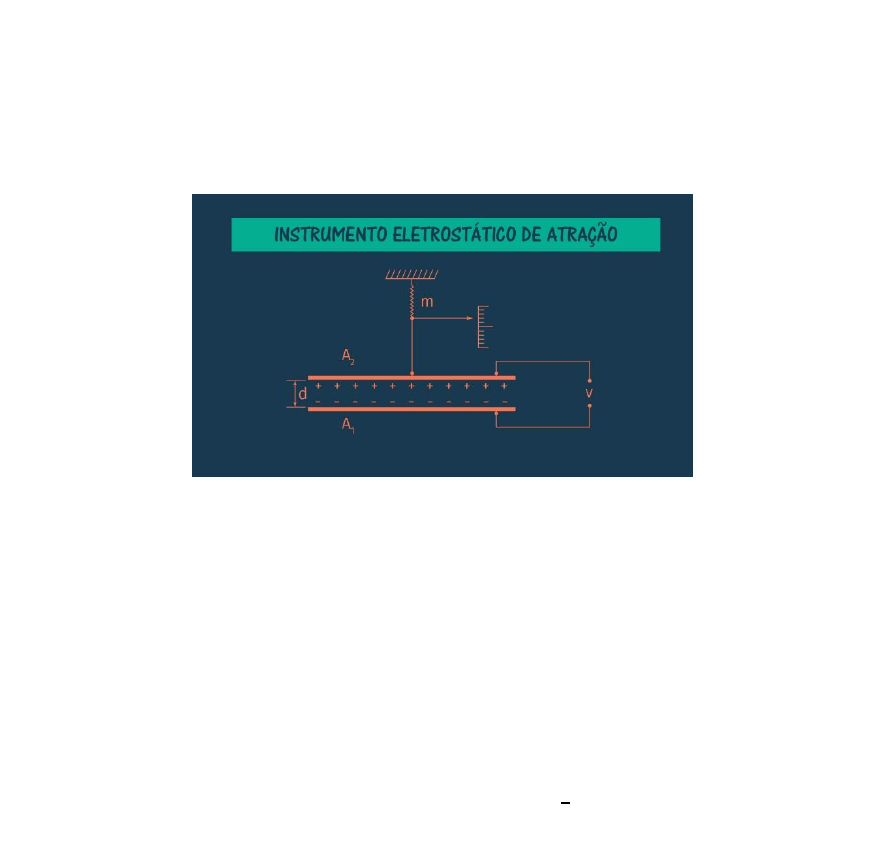

Veja mais na imagem a seguir.

Sabendo que o valor da deflexão desses instrumentos é proporcional ao quadrado do valor
eficaz da tensão aplicada, você deverá demonstrar matematicamente o cálculo do
conjugado motor do instrumento do tipo atração mostrado na figura.
R= Conforme descrito nas literaturas em especial na de MEDEIROS FILHO 1981, o cálculo
do conjugado motor é dado através de um método direto, e é realizado através da variação
da energia armazenada em seu sistema.
Cálculo: Sabe-se que dW/dθ = Cm. Temos que W=1/2* C* v², logo: dW/dθ = 1/2 * dC/ dθ *
v² → derivando e substituindo temos:
Cm = 1/2 * v² * dC/ dθ, pela integral tem-se: C’m = 1/T∫
1
2
𝑇
0
 * dC/ dθ * dt,
Assim temos o ângulo θp = 1/2S * dC/ dθ * V²el
