UFRN - CENTRO DE TECNOLOGIA - DEPARTAMENTO DE ENGENHARIA CIVIL
CIV0432 – OBRAS DE TERRA – PROF. OLAVO FRANCISCO DOS SANTOS JR.
ATIVIDADE 1 – 3ª. UNIDADE
Faça uma pesquisa obtendo imagens, descrição e uso em terraplenagem dos seguintes
equipamentos:

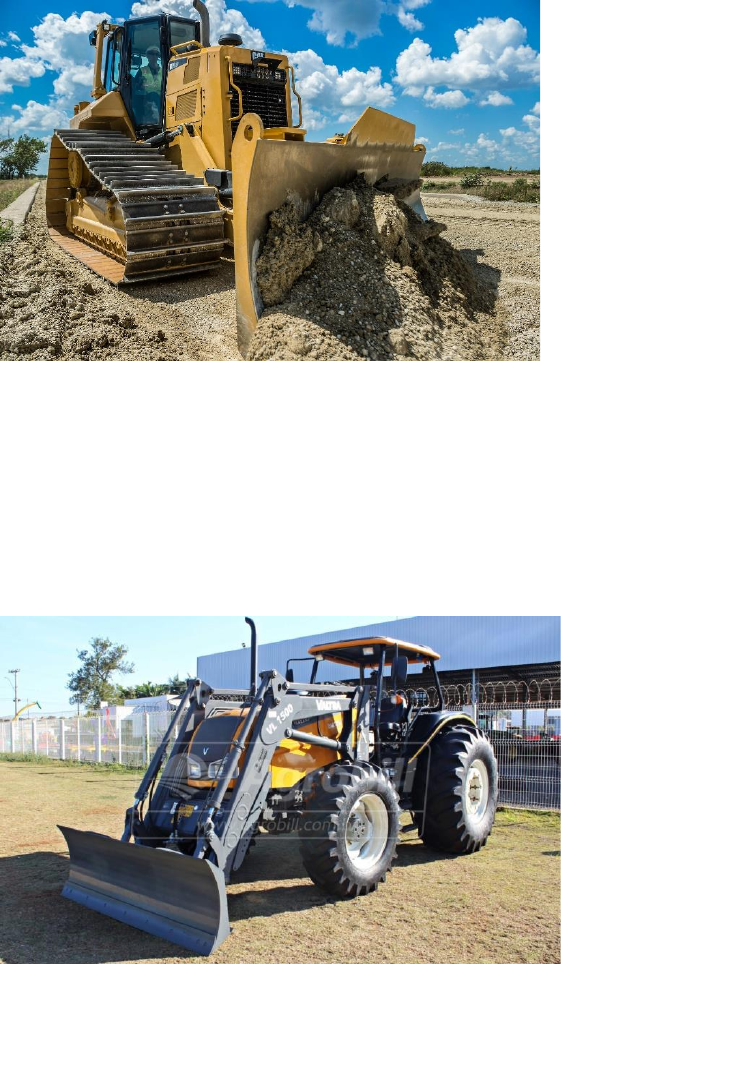

Trator de esteira com lâmina

Descrição: trator com uma lâmina frontal que o transforma numa unidade capaz de escavar e
empurrar o solo (Unidade escavo-empurradora).
Uso em terraplenagem: Corte e transporte de material para pequenas distâncias para trabalhos
que exigem maior aderência e flutuação das máquinas.

Trator de pneus com lâmina

Descrição: trator com uma lâmina frontal que o transforma numa unidade capaz de escavar e
empurrar o solo (Unidade escavo-empurradora).
Uso em terraplenagem: Corte e transporte de material para mínimas distâncias para serviços
que exigem maiores velocidades e maior mobilidade das máquinas.
Motoscraper

Descrição: É uma caçamba com abertura inferior montada sobre dois eixos com pneumáticos
com um único eixo e que se apoia sobre um rebocador de um ou dois eixos, através do pescoço
Uso em terraplenagem: Escavam, carregam, transportam e descarregam materiais de
consistência média a distâncias médias a pequenas, até 1,0 km., sendo o melhor desempenho
em distâncias entre 200 e 500 metros

Carregadeira

Descrição: Se classifica como uma unidade escavo-carregadora cuja ferramenta de trabalho é
uma caçamba, que apresenta um movimento basculante para frente, a fim de atacar o material,
encher-se do mesmo e depois descarregá-lo sobre o caminhão basculante. Existem pás-
carregadeiras equipadas com caçambas de descarga lateral.
Uso em terraplenagem: As pás-carregadeiras são utilizadas na operação de carregamento de
material solto ou em pequenas escavações em materiais de pouca resistência

Escavadeira de pá frontal

Descrição: É uma máquina automotora ou estacionária, provida de lança articulada, (também
chamada de torre, em algumas publicações), com braço igualmente articulado, tendo na sua
extremidade uma caçamba de fundo móvel. A combinação do movimento da lança e do braço
giratório permite que a escavação se faça no sentido de baixo para cima e para frente e que a
caçamba seja levantada. O giro da lança permite que a caçamba seja deslocada no plano
horizontal para uma posição de descarga que é executada com a abertura do fundo da caçamba.
Uso em terraplenagem: Um ciclo de trabalho completo do “shovel” compreende as seguintes
operações: escavação, giro, descarga e giro de retorno. Pode ser empregada em:
a) Escavação de taludes;
b) Deslocamento, carregamento e descarga de blocos de rocha;
c) Escavação em áreas restritas;
d) Carregamento de unidades de transporte;
e) Carregamento de bocas de alimentação de correias transportadoras;
f) Formação de depósitos a céu aberto (montes) de materiais.

Retroescavadeira

Descrição: é equipada com implemento frontal, constituído de lança segmentada que articula
na sua extremidade uma caçamba, em posição inversa à do “shovel”. O funcionamento da
retroescavadeira é semelhante ao do “shovel”, diferindo quanto à descarga da caçamba. O
carregamento é feito pela boca e a descarga é, igualmente, pela boca da caçamba.
Uso em terraplenagem: Aplica-se para situações semelhantes a escavadeira de pá frontal,
porem esse implemento possui maior eficiência quando escava em um nível inferior ao de apoio
de sua base.

Drag line ou escavadeira de arrasto

Descrição: As escavadeiras do tipo “drag-line” têm uma longa lança acoplada a polias e cabos de
aço que arrastam a caçamba (pá de arrasto) sobre o material que está sendo escavado. Quando
cheia a caçamba, esta é levantada e girada no ar até o ponto de descarga. Nesse ponto, pela
ação de um cabo de controle, a caçamba é invertida, ficando com sua boca para baixo,
despejando assim do seu interior, o material.
Vantagens: Escava em níveis bem inferiores em relação ao plano de apoio de sua base; Escava e
deposita o material a uma distância longa (30 a 75 metros) em função do comprimento da lança;
Deposita, caso se queira, em montes de altura elevada.
Desvantagens: A superfície escavada não fica com bom acabamento; Apresenta dificuldades de
descarga em unidades de transporte; Tem risco de tombar, se for mal posicionada; Apresenta
dificuldade de locomoção
Uso em terraplenagem: pode ser empregada nas seguintes situações:
a) Desmonte de capas de jazidas e pedreiras;
b) Abertura de valas e canais;
c) Desobstrução de rios;
d) Extração de areia e pedregulho de cavas

Escavadeira de mandíbulas ou clam shell

Descrição: Esse tipo de escavadeira é semelhante à escavadeira com caçamba ou pá de arrasto,
diferenciando-se pelo tipo de caçamba e pelo seu modo de operação. Escava pelo impacto de
queda da caçamba sobre o solo e segura a carga com o fechamento de suas mandíbulas. Depois,
a caçamba é levantada e deslocada ao ponto de descarga com giro da lança e com a abertura de
suas mandíbulas, controlada por cabos de aço, se procede a descarga.
Uso em terraplenagem: Podem ser empregadas nas seguintes situações:
a) Escavação em níveis inferiores ao nível de apoio de sua base;
b) Escavação de fossos profundos e verticais;
c) carregamento de materiais em unidades de transporte;
d) Formação de depósitos a céu aberto;


Motoniveladora

Descrição: São máquinas equipadas com lâmina dotada de uma variada movimentação, pois
pode ser levantada ou abaixada, girar em torno de um eixo e ter o movimento de translação
provocado pelo deslocamento do seu conjunto
Uso em terraplenagem: É um equipamento adequado para nivelar, conformar superfícies e
taludes, abrir valetas de pouca profundidade e espalhar materiais sobre superfícies.

Caminhão basculante

Descrição: Os caminhões basculantes se diferenciam dos caminhões comuns devido à
necessidade que têm de possuírem um chassi mais curto, mais reforçado e de possuírem uma
tomada de força acoplada ao sistema de transmissão a qual é acionada da própria cabine. A
tomada de força irá movimentar uma bomba de óleo que acionará os êmbolos hidráulicos do
sistema de levantamento da caçamba.
Uso em terraplenagem: transporte horizontal do material


Caminhão fora de estrada

Descrição: Têm essa denominação devido ao fato de não necessitarem de estradas para o seu
deslocamento, pois possuem rodas de grande diâmetro, largas e pneus de baixa pressão que
oferecem maior área de distribuição das cargas sobre o apoio. As dimensões desses caminhões
são superiores às permitidas para tráfego normal em vias de rodagem. Alguns operam com
cargas da ordem de 100,0 toneladas. Trabalham com velocidades que podem atingir a 60 km/h
e em vista da elevada carga que podem transportar, dispõe de freios potentes, acionados a ar
comprimido.
Uso em terraplenagem: transporte horizontal do material

Trator com grade de disco

Descrição: é uma estrutura com laminas acopladas paralelamente que rasgam o solo ao ser
tracionada por uma unidade tratora
Uso em terraplenagem: Aplicada no tratamento de solo, realizando a desagregação das camadas
superficiais para posterior expurgo.

Rolo compactador liso

Descrição: Esse sistema atua com um peso excêntrico que fica localizado no eixo central do
cilindro. Ao acionar o movimento rotativo, o cilindro vibra subindo em uma pequena
altura — chamada amplitude — e golpeando o solo várias vezes por segundo — o que é medido
em Hertz. Isso faz com que a força aplicada seja potencializada e dessa maneira, as ondas de
choque são geradas para todas as direções, o que provoca vibrações que reduzem o atrito entre
as partículas e facilita a compactação.
Uso em terraplenagem: Compactação de solos granulares com pouca ou nenhuma coesão.
Muito utilizado na compactação das camadas de base e revestimento asfálticos.

Rolo compactador pé de carneiro ou tamperDescrição: O que o diferencia de um rolo liso são as “patas”. A função das patas é penetrar
superficialmente no solo para aumentar a área de contato. Isso faz com que a coesão entre as
partículas seja quebrada, o que favorece a evaporação para que o material possa ser
compactado.
Obs.: A umidade do solo também é importante para o uso desses compactadores. O ideal é que
não esteja nem muito seco, nem muito úmido.
Uso em terraplenagem: Compactação de solos coesivos e semicoesivos, como argilas e siltes.
Muito utilizado em obras de infraestrutura, na compactação de aterros em geral, e na
construção de taludes de canais e barragens de terra.

Rolo compactador pneumático

Descrição: Equipamento onde a compactação é feita de acordo com a pressão nos pneus. Usado
para selar e dar o acabamento. Seus pneus de eixo dianteiro ficam posicionados entre os
espaços dos pneus do eixo traseiro. Isso garante uma largura total de rolagem. Por se tratar de
um rolo estático que não gera as ondas de choque que os cilindros vibratórios produzem, utiliza-
se esse tipo de rolo para compactar pontes, viadutos e demais locais onde a compactação
vibratória não é permitida.
Uso em terraplenagem: Compactação de todos os tipos de solo, desde que seja considerado o
tamanho dos pneus e a possibilidade de vibração deles. Muito utilizado na compactação de
camadas de base, sub-base e reforço de subleito em serviços de pavimentação asfáltica.

Compactadores de pequeno porte – placas vibratórias.

Descrição: As placas vibratórias são recomendadas para substratos ‘’granulares’’ como o asfalto,
brita, areia etc. E são mais indicadas para uso em pequenas áreas.
Uso: compactação de pequenas áreas.
