Pergunta 1 -- /1
A distribuição de energia elétrica é um dos três grandes processos do fornecimento da energia e está ao final do
conjunto de ações e sistemas envolvidos. Além disso, sabe-se que existem indicações específicas para estes
sistemas, com relação à proteção.
Assim, considerando essas informações e os conteúdos estudados sobre a proteção de sistemas de
distribuição, é possível afirmar que:

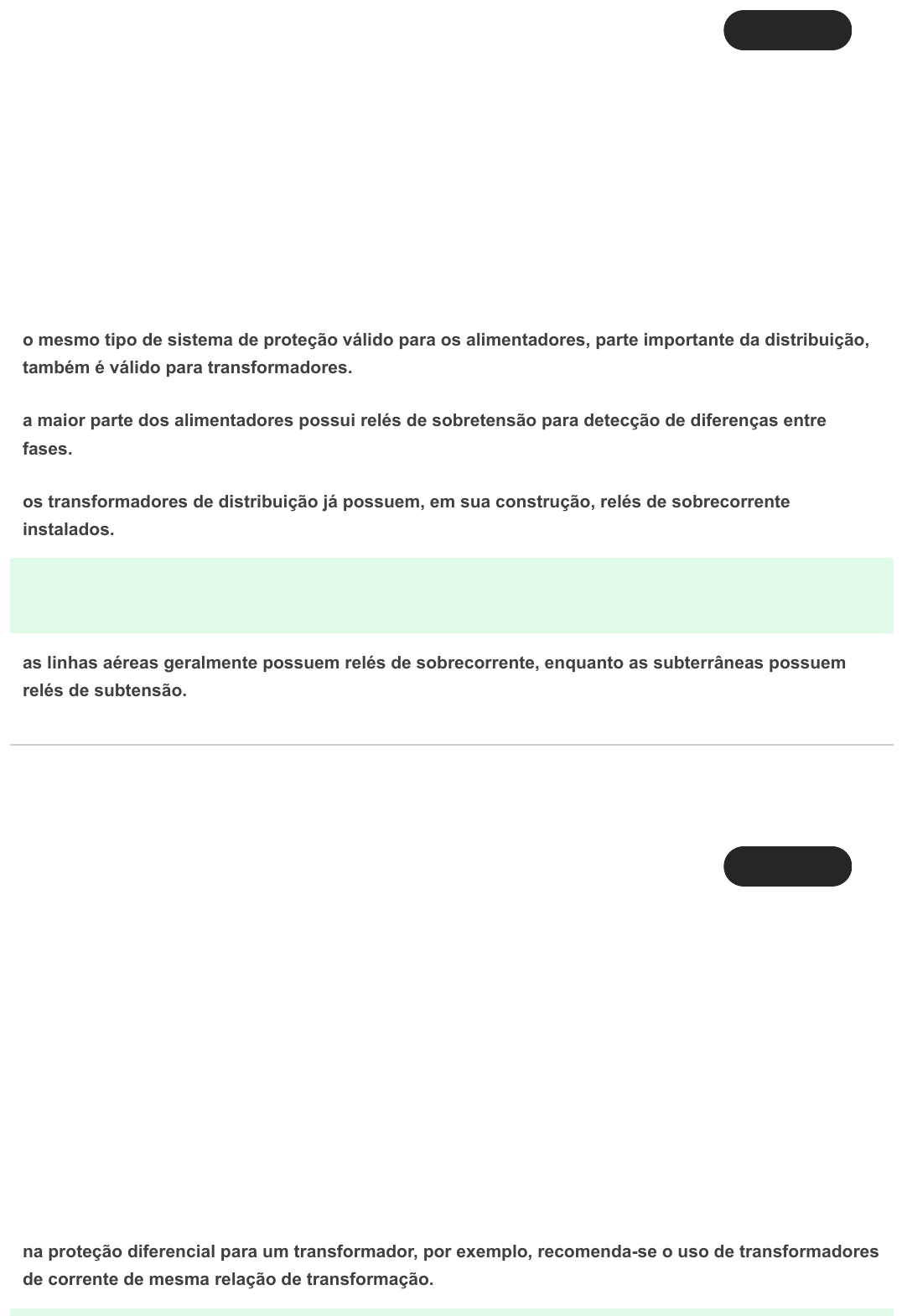

o mesmo tipo de sistema de proteção válido para os alimentadores, parte importante da distribuição,
também é válido para transformadores.
a maior parte dos alimentadores possui relés de sobretensão para detecção de diferenças entre
fases.
os transformadores de distribuição já possuem, em sua construção, relés de sobrecorrente
instalados.
Resposta correta
a proteção dos alimentadores é essencial, visando assegurar o funcionamento das
linhas de distribuição.
as linhas aéreas geralmente possuem relés de sobrecorrente, enquanto as subterrâneas possuem
relés de subtensão.
Pergunta 2 -- /1
A conexão diferencial para um relé estabelece o arranjo necessário para que o dispositivo seja capaz de analisar
o valor da diferença entre as grandezas e, assim, a partir desta comparada com um valor de referência, tomar a
decisão por atuar ou não.
Considerando essas informações e os conteúdos estudados sobre a conexão diferencial e os relés diferenciais,
é correto afirmar que:
na proteção diferencial para um transformador, por exemplo, recomenda-se o uso de transformadores
de corrente de mesma relação de transformação.
Ocultar opções de resposta
Resposta corretao relé diferencial é conectado a dois transformadores de corrente e, com isso,
dispõe de valores de corrente proporcionais às correntes de entrada e saída.
os relés diferenciais são usados, na grande maioria dos casos, para a proteção de sistemas elétricos
de potência na transmissão de energia.
um relé diferencial amperimétrico utiliza três transformadores de corrente, um para cada fase da
ligação trifásica.
os transformadores de corrente utilizados na ligação diferencial servem para realizar a medição e
isolamento do sistema com o relé.
Pergunta 3 -- /1
A proteção a partir do uso de um dispositivo como o relé poderá ocorrer pelo monitoramento da tensão elétrica
entre fases de alimentação, por exemplo. Uma outra possibilidade é monitorar o valor da corrente que circula
através de um equipamento ou sistema.
Assim, considerando essas informações e o conteúdo estudado sobre os relés de corrente, analise as
afirmativas a seguir:
I. A função 50 se refere ao relé de sobrecorrente que possui atuação imediata quando solicitado.
II. Os relés de sobrecorrente que são padronizados pela função 51 possuirão um valor de tempo estimado para
atuação.
III. Geralmente, monitora-se através de relés de corrente a ausência ou diminuição da corrente elétrica em um
sistema.
IV. A função 51N refere-se aos relés normais, que contam com temporizadores ajustáveis.
Está correto apenas o que se afirma em:
II e IV.
Resposta corretaI e II.
III e IV.
Ocultar opções de resposta
I e IV.
I, II e III.
Pergunta 4 -- /1
Um sistema elétrico de potência isolado geralmente possui um sistema de proteção a partir de um relé de
sobretensão, para a detecção de defeitos relacionados ao aterramento desse sistema. Assim, este relé deverá
ser capaz de proteger todos os equipamentos da zona de proteção caso ocorra uma falha de sobretensão
também envolvendo o terra.
Considerando essas informações e o conteúdo estudado sobre os relés de sobretensão e a proteção do sistema
elétrico de potência, é correto afirmar que:
Resposta correta
o relé deverá ser conectado aos terminais da ligação do sistema, geralmente no
delta em aberto.
o valor de referência da tensão é pré-estabelecido na regulagem e normalmente ajusta-se um valor
superior para a unidade temporizada.
nos relés de sobretensão utiliza-se como base para ajuste a característica de tempo e corrente que
circula no sistema.
ao atuar, o relé abre os contatos e libera o sistema para que não se danifique os equipamentos.
a unidade temporizada do relé de sobretensão usado deverá agir mediante também um afundamento
da tensão.
Pergunta 5 -- /1
Ocultar opções de resposta
Ocultar opções de resposta
Os relés de sobretensão geralmente se destinam à proteção do sistema elétrico de potência (SEP) com relação
a aumentos identificados de tensão, dentro de especificações práticas do aumento de tensão conforme o tipo de
proteção, que pode ser instantânea ou temporizada, por exemplo.
Considerando essas informações e o conteúdo estudado sobre os relés de tensão, é correto afirmar que, de
acordo com as orientações práticas do aumento de tensão, ele deve ser considerado:
conforme estabelecido pela ANSI, as unidades temporizadas deverão operar quando detectarem um
aumento a partir de 15% com relação à tensão máxima.
Resposta correta
a partir de 15% de aumento com relação à tensão nominal nas unidades
temporizadas.
cerca de 20% de aumento com relação à tensão nominal imediatamente anterior, nas unidades
temporizadas.
pelo menos 10% de aumento com relação à tensão máxima registrada no período de 1 hora de
funcionamento do sistema.
pelo menos 10% de aumento com relação à tensão máxima nas unidades instantâneas.
Pergunta 6 -- /1
O ajuste das unidades instantânea e temporizada do relé de sobrecorrente estático pode ser feito considerando
alguns valores estimados na prática e baseiam-se no valor da corrente de curto e da corrente nominal, por
exemplo.
Assim, considerando essas informações e o conteúdo estudado sobre a análise de faltas e os relés de
sobrecorrente estáticos, é possível afirmar que:
a constante temporizada nesse dispositivo é dada por
begin mathsize 14px style straight K subscript straight r equals straight I subscript straight a
divided by straight I subscript nr straight K end style
, sendo que K corresponde ao valor da constante de temperatura, geralmente 25°C
Ocultar opções de resposta
a constante temporizada nesse dispositivo é dada por
begin mathsize 14px style straight K subscript straight r equals straight I subscript straight a
divided by straight I subscript nr straight K end style
, sendo que a corrente begin mathsize 14px style straight I subscript straight a end style se refere
ao valor da corrente de armadura do motor.
Incorreta:
a corrente instantânea nesse dispositivo é dada por
begin mathsize 14px style straight K subscript straight i equals straight I subscript cs divided by
straight K subscript straight r straight I subscript nr straight K end style
, sendo que a corrente de acionamento da unidade instantânea deve ser 10 vezes a corrente nominal.
Resposta correta
a constante instantânea nesse dispositivo é dada por
begin mathsize 14px style straight K subscript straight i equals straight I
subscript cs divided by straight K subscript straight r straight I subscript nr
straight K end style
, sendo que o ajuste mínimo da corrente instantânea deve ser menor que a corrente
de curto.
a constante instantânea nesse dispositivo é dada por
begin mathsize 14px style straight K subscript straight i equals straight I subscript straight c
divided by straight I subscript nr straight K end style
, sendo que begin mathsize 14px style straight I subscript nr end style corresponde ao valor da
corrente de curto normalizada
Pergunta 7 -- /1
Um relé diferencial irá funcionar basicamente a partir de uma configuração alternativa, na qual se define um
arranjo para que o dispositivo monitore a diferença entre duas ou mais grandezas e, assim, opere conforme
esperado para proteger o sistema ou equipamento.
Assim, considerando essas informações e o conteúdo estudado sobre os relés diferenciais, pode-se afirmar que
consiste em um exemplo prático desse tipo de dispositivo a(o):
isolamento de para-raios.
Ocultar opções de resposta
proteção de isoladores da linha de transmissão.proteção de turbinas eólicas.
Resposta corretaproteção de motores elétricos.
aterramento de antenas.
Pergunta 8 -- /1
Os relés de tensão, também dispositivos de grandeza única por operarem apenas com a tensão elétrica, são
divididos basicamente em dispositivos de detecção de subtensão e de sobretensão, situações às quais os
equipamentos e sistemas estão susceptíveis.
Considerando essas informações e o conteúdo estudado sobre os tipos de relés de tensão e o funcionamento
destes, é possível afirmar que:
um relé de subtensão geralmente identifica este tipo de falha a partir de medições constantes da linha
de transmissão.
Resposta correta
a função 59 se refere, de forma geral, aos relés capazes de identificar a
sobretensão.
a função 60 caracteriza um dispositivo para medição da subtensão.
um relé de sobretensão funciona basicamente a partir da comparação da corrente entre duas fases.
os relés de sobretensão são mais utilizados em linhas trifásicas.
Pergunta 9 -- /1
Ocultar opções de resposta
Quanto à proteção dos alimentadores, observa-se o uso de relés de sobrecorrente, em unidades temporizadas e
instantâneas, sendo que o ajuste da unidade instantânea deve ser feito para valores elevados de corrente de
curto-circuito.
Assim, considerando essas informações e o conteúdo estudado sobre a proteção de circuitos de distribuição,
analise as instruções a seguir e relacione-as com os elementos da proteção do alimentador:
1) Atuação caso o disjuntor do alimentador não abra.
2) Proteção de falhas no disjuntor.
3) Desenergização da barra envolvida.
4) Proteção temporizada contra sobrecorrente no neutro.
( ) Função 86-3.
( ) Função 51N.
( ) Sistema de proteção do alimentador.
( ) Função 62BF.
Agora, assinale a alternativa que apresenta a sequência correta:
2, 4, 1, 3.
4, 2, 3, 1.
2, 1, 3, 4.
3, 2, 1, 4.
Resposta correta3, 4, 1, 2.
Pergunta 10 -- /1
Os relés de subtensão também exercem um papel importante na proteção dos sistemas e equipamentos e são
designados dentro da padronização proposta pela ANSI com a função 27, visando garantir as necessidades
mínimas para a zona protegida.
Ocultar opções de resposta
Assim, considerando essas informações e o seu conhecimento sobre esses relés, é correto afirmar que:
esses dispositivos podem ser eletromagnéticos ou de indução
a maior parte dos sistemas utiliza relés de subtensão.
Resposta correta
detecta-se normalmente uma diminuição da tensão entre 10 e 20% com relação ao
valor nominal.
um relé de subtensão eletromagnético geralmente possui um ajuste externo de temporização
os relés de subtensão possuem uma unidade única, temporizada
