Elementos de composição

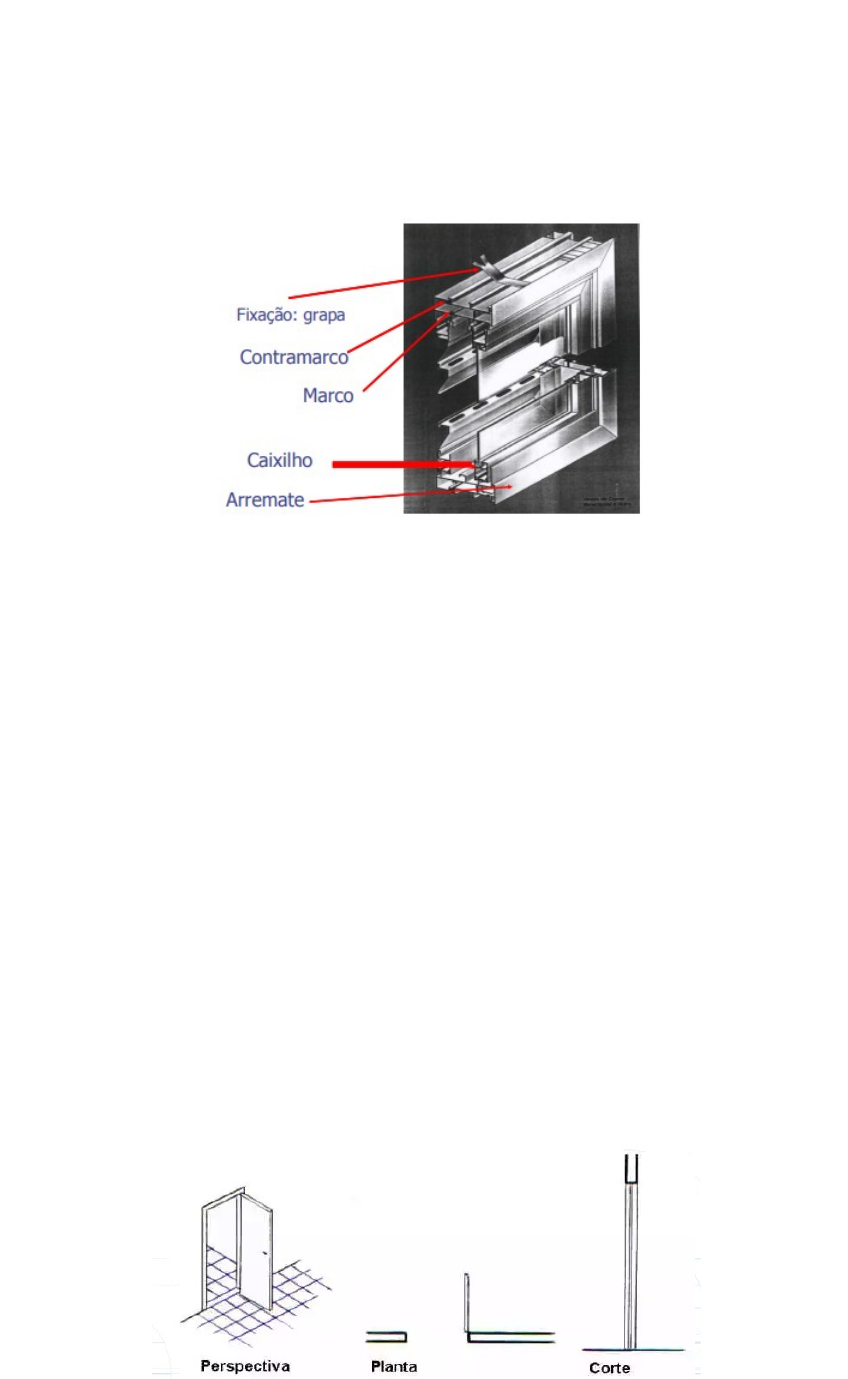

São compostas basicamente por três elementos principais: o contramarco, moldura fixada na parede responsável pela definição do vão para instalação da esquadria; o marco, representando o quadro externo da esquadria, onde ficam alojadas as folhas ou caixilhos; e por último o caixilho ou folha, realizando a vedação, que no caso das esquadrias de madeira pode ser composto também com vidro.
FONTE: https://edisciplinas.usp.br/pluginfile.php/5075685/mod_resource/content/1/Apostila_esquadrias.pdf
As esquadrias são fixadas com auxílio de grapas, chumbadores, parafusos, etc. Também, compõem as esquadrias: elementos de vedação e movimentação, como o caixilho ou folha que controla a passagem de agentes pelo vão, braços eixos, fechos, baguetes, arremates que têm a função de cobrir a jução entre esquadria e parede e as guarnições que fazem a vedação contra água, ar e ruídos, podem ser formados de borrachas ou gaxeta.
REPRESENTAÇÕES EM PLANTA, CORTE E VISTA
Inicialmente, começamos pela construção das plantas. Em seguida, os cortes. E, porfim, as fachadas. As portas devem ser representadas abertas nas plantas, mas fechadas nos cortes e nas fachadas, são asseguras pelas chamadas ‘’bonecas’’, as portas internas possuem a mesma cotas as externas possuem cotas diferentes, pois o piso externo é mais baixos, as portas dos banheiros se igualam as externas para evitar que a água transborde para dentro de casa
-Portas internas:
FONTE: https://docente.ifrn.edu.br/joaocarmo/disciplinas/aulas/desenho-arquitetonico/etapas-do-desenho-arquitetonico
-Portas externas:
FONTE: http://www.drb-m.org/cad/7esquadrias.htm
FONTE: http://www.drb-m.org/cad/7esquadrias.htm
Outros tipos de porta:
-Porta de correr ou corrediça
FONTE: http://www.drb-m.org/cad/7esquadrias.htm
-Porta pantográfica
FONTE: https://docente.ifrn.edu.br/joaocarmo/disciplinas/aulas/desenho-arquitetonico/etapas-do-desenho-arquitetonico
-Porta pivotante
FONTE: http://www.drb-m.org/cad/7esquadrias.htm
-Porta basculante
FONTE: http://www.drb-m.org/cad/7esquadrias.htm
-Porta de enrolar
FONTE: http://www.drb-m.org/cad/7esquadrias.htm
Já as janelas, o plano horizontal da planta, normalmente, cortam as janelas em 1,50m, abaixo do plano horizontal são vistos os traços que correspondem à parte inferior da janela. Geralmente a planta não indica o tipo de movimento da janela, mas pode ser indicado nos cortes.
FONTE IMAGENS: https://docente.ifrn.edu.br/joaocarmo/disciplinas/aulas/desenho-arquitetonico/etapas-do-desenho-arquitetonico
Detalhe importante: o plano horizontal não corta as janelas altas, logo a janela é desenhada em projeção, tracejada, como o beiral.
FONTE : https://docente.ifrn.edu.br/joaocarmo/disciplinas/aulas/desenho-arquitetonico/etapas-do-desenho-arquitetonico
CURIOSIDADE
Parafraseando Oscar Niemeyer , uma construção civil não deveria ser vista apenas como lajes e apoios, mas como a junção dessas estruturas com arquitetura e que essa duas juntas nascessem juntas.
Na medida em que a arquitetura de Niemeyer se caracteriza pela coincidência entre forma e
estrutura, a qualidade de transparência do vidro permite o fechamento sem interferência (como
que “sem nenhum detalhe”) na forma da estrutura ou do volume. Esta qualidade torna possível a liberação de uma estrutura ou de volumes inteiros. No caso da liberação da estrutura temos exemplos emblemáticos da arquitetura de Niemeyer como a Catedral de Brasília: um esqueleto de concreto aliado a um fechamento translúcido.
FONTE: http://www.simmlab.ufrgs.br/publicacoes/Mayer_Turkienicz_completo.pdf
Nas cascas e caixas de concreto que aparecem na obra de Niemeyer, desde os edifícios de
Pampulha até obras mais recentes como o Museu de Curitiba, o vidro proporciona um fechamento através de planos que são destacados da superfície principal de concreto. Estes planos podem aparecer puros ou combinados com planos paralelos para proteção da incidência solar.
Outra estratégia pouco utilizada mas significativa é a criação de massas de vidro, pelo modo de configuração do plano associado à qualidade do vidro translúcido, como o plano ondulante do Banco Boa Vista, por exemplo.
FONTE: http://www.simmlab.ufrgs.br/publicacoes/Mayer_Turkienicz_completo.pdf
CONCLUSÃO
Desse modo, as esquadrias são elementos essenciais para a composição arquitetônica e para a qualidade ambiental de um edifício. Além de atender aspectos técnicos e funcionais, as esquadrias devem atender a demandas estéticas e de conforto, uma vez que a escolha do material, por exemplo, pode definir e potencializar a identidade de uma edificação.
O que parece ser apenas uma especificação simples exige conhecimento técnico e cautela. Avaliar as dimensões dos vãos, os sistemas de abertura adequados, a integração desejada entre interior e exterior, o tipo de vidro adequado, as demandas de segurança, o nível de exposição às intempéries e a contribuição plástica das aberturas para a composição do edifício.
É necessário, portanto, que desde o projeto, a representação seja clara e universal das esquadrias nos projetos para que a execução de uma obra seja de satisfação de contratados e contratadores. Além disso, é necessário que o engenheiro escolha que o tipo, formato e material adequado para cada obra e que ele saiba aproveitar a ventilação, iluminação, controle proteção de intempéries e vedação do ambiente através do posto de vista técnico do material dessa pesquisa, isso é determinante para realizar a escolha correta do material a ser empregado.
