1 Mayra Alencar @maydicina | IMAGEM | P4 – UC10 | MEDICINA UNIT AL

ALTERAÇÕES DE IMAGEM ESPERADAS EM NEOPLASIAS DE PULMÃO
RADIOGRAFIA DE TÓRAX
• Nódulo ou massa geralmente com margens espiculadas ou lobuladas (figura 1), principalmente em adenocarcinoma, carcinoma
de células escamosas e carcinomas de grandes células.
• Escavação pode ocorrer, sendo mais comum no carcinoma de células escamosas (figura 2).
• Desvantagem: são raramente detectados na radiografia antes de atingirem 1cm ou mais de diâmetro, ou seja, pacientes em
estágio inicial podem apresentar exame normal.



















Neoplasias Pulmonares

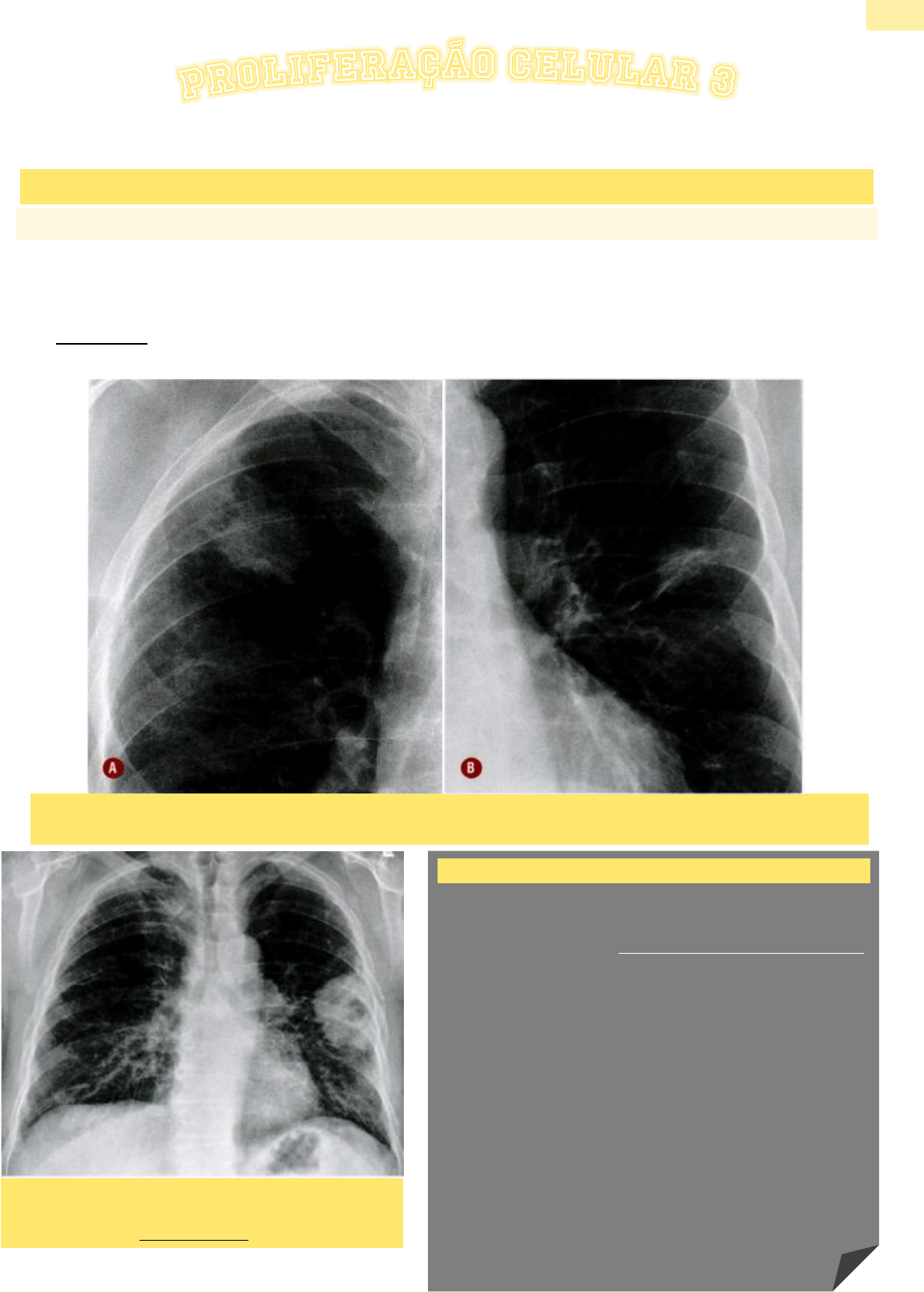

Figura 2 - Adenocarcinoma de pulmão. Imagens localizadas de radiografia de tórax do lobo superior direito (A) e do lobo superior esquerdo
(B) em dois pacientes diferentes mostram nódulos pulmonares solitários com margens espiculadas.
Figura 1 - Carcinoma de células escamosas. Radiografia de tórax
em PA mostra massa escavada no lobo superior esquerdo.
Notam-se também sinais de enfisema nos lobos superiores.
Os achados no RX sugestivos são:
• Opacidade hilar, massa peri-hilar ou hilar;
• Sinais de lesão endobrônquica obstrutiva: atelectasia,
pneumonite obstrutiva (tipicamente sem broncogramas aéreos)
→ + frequentes em escamoso ou de pequenas células.
• Presença de derrame pleural;
• Evidência de invasão tumoral na parede torácica: destruição
costal, contato da massa maior que 3cm com parede torácica;
• Escavação (mais comum em carcinoma epidermoide);
• Pneumonia envolvendo apenas um lobo ou segmento,
principalmente associada a perda de volume e ausência de
broncogramas aéreos;
• Presença de nódulos ou massa, geralmente com bordas
espiculadas ou lobuladas;
• Linfonodomegalia hilar ou mediastinal.

2 Mayra Alencar @maydicina | IMAGEM | P4 – UC10 | MEDICINA UNIT AL











Figura 3 - Atelectasia do lobo superior direito com
sinal S de Golden em paciente com carcinoma de
pulmão. (A1) Rx em PA mostra atelectasia do lobo
superior direito com deslocamento cefálico e medial
da pequena fissura. O sinal S de Golden é formado
pela concavidade da porção lateral (cabeças de setas)
e baulamento inferior da porção medial (seta) da
pequena fissura. Nota-se também pinçamento
justadiafragmático direito (seta curva). (B) Imagem de
TC de tórax com contraste mostra atelectasia do lobo
superior direito secundária à obstrução do brônquio
principal direito por massa (M) hipodensa.
SINAL DO S DE GOLDEN → Traduz uma deformação da pequena fissura consequente à existência de uma massa hilar,
neoplásica. Esta condiciona obstrução do brônquio lobar superior direito e subsequentemente colapso do respectivo lobo. A
pequena cisura que delimita estas alterações apresenta-se com a forma de um “S invertido” (linha tracejado -
A2), de concavidade inferior periférica (colapso pulmonar) e convexidade central (massa).
Figura 5 – Carcinoma de pulmão. Nódulo no lobo superior
esquerdo e linfonodomegalia hilar ipsilateral.
Figura 4 – Carcinoma bronquioloalveolar. Mostra extensas
áreas bilaterais de consolidação.

3 Mayra Alencar @maydicina | IMAGEM | P4 – UC10 | MEDICINA UNIT AL
TOMOGRAFIA COMPUTADORIZADA
• A tomografia computadorizada torácica é um importante procedimento diagnóstico para a determinação da existência e extensão
do câncer pulmonar, revelando o tamanho e localização do tumor, além de dar dicas acerca do tipo patológico.
• Achados de imagem:
 Nódulo ou massa geralmente com atenuação de partes moles e margens espiculadas ou lobuladas (figura 6).
 Nódulo ou massa de margem lisa pode ocorrer, porém é menos frequente (20%).
 ADENOCARCINOMA E ADENOCARCINOMA SUBTIPO MISTO (adenocarcinoma invasivo com componente de carcinoma
bronquioloalveolar) frequentemente manifestam-se como nódulos “semissólidos”, também denominados de parcialmente
sólidos (figura 7), ou seja, nódulos com atenuação em vidro fosco com área central densa/sólida (atenuação mista).


• O ADENOCARCINOMA IN SITU (também chamado de adenocarcinoma minimamente invasivo ou adenocarcinoma lepídico –
antigo carcinoma bronquioloalveolar) pode ocorrer como nódulos (únicos ou múltiplos) ou como opacidade com atenuação em
vidro fosco ou áreas de consolidação lentamente progressivas (figura 8). Quando é invasivo é chamado de lepídico.
 Achados menos frequentes incluem nódulos centrolobulares e padrão de pavimentação em mosaico (figura 9).

Figura 6 - Adenocarcinoma invasivo. Imagem localizada de TC
axial demonstra nódulo sólido com margens espiculadas no lobo
superior direito.
Figura 7 – Adenocarcinoma subtipo misto. Imagem localizada
de TC axial demonstra nódulo semissólido, ou seja, com
atenuação mista no lobo superior esquerdo.
Figura 8 – Adenocarcinoma lepídico. TCAR mostra
consolidações focais nos lobos inferiores e consolidação
periférica de base pleural na língula, circundadas por
opacidades com atenuação em vidro fosco.
Figura 9 – Ad. Lepídico. Consolidação no segmento posterior do
lobo superior e segmento superior do lobo inferior à direita.
Nódulos centro lobulares com atenuação em vidro fosco estão
presentes no pulmão esquerdo e no lobo inferior direito. Nota-
se também padrão de pavimentação em mosaico no segmento
anterior do lobo superior direito

4 Mayra Alencar @maydicina | IMAGEM | P4 – UC10 | MEDICINA UNIT AL
• Há correlação entre:
 Nódulos com atenuação em vidro fosco + adenocarcinoma lepídico (figura 10)
ou hiperplasia adenomatosa atípica;
 Nódulos sólidos + achados histológicos de adenocarcinoma invasivo (figura
6);
 Nódulos parcialmente sólidos ou semissólidos (com atenuação mista de vidro
fosco e áreas sólidas) + achados histológicos de adenocarcinoma subtipo
misto (figura 7).


• Nódulos menores que 5 mm com atenuação em vidro fosco geralmente representam hiperplasia adenomatosa atípica.
• Pseudocavidades (áreas arredondadas ou ovais de baixo coeficiente de atenuação) geralmente com menos de 1cm de diâmetro,
ou broncogramas aéreos podem ser vistos em até 30% dos adenocarcinomas invasivos e adenocarcinomas lepídicos (figura 12).
• Calcificações finas ou excêntricas podem ser encontradas em carcinomas principalmente quando maiores que 3cm de diâmetro
(figura 11).
 As calcificações podem representar granulomas preexistentes ou calcificações distróficas relacionadas com o carcinoma.


Raramente uma opacidade nodular com
atenuação em vidro fosco maior que 1
em sem áreas sólidas pode representar
adenocarcinoma invasivo ou
adenocarcinoma com subtipo misto
Figura 10 – Adenocarcinoma lepídico. (A) TCAR inicial mostra nódulo não sólido (atenuação em vidro fosco) no lobo superior direito. O
exame de controle realizado três meses depois (B) não demonstra alterações significativas, enquanto o exame realizado 30 meses depois (C)
mostra pequeno crescimento do nódulo. A ressecção cirúrgica do nódulo revelou adenocarcinoma lepídico.
Figura 11 – Carcinoma de pulmão com calcificações excêntricas.
TC sem contraste demonstra nódulo pulmonar com calcificações
excêntricas.
Figura 12 – Adenocarcinoma de pulmão com pseudocavidade.
Imagem de TCAR mostra nódulo pulmonar irregular com
brônquios dilatados e de calibre normal no seu interior.

5 Mayra Alencar @maydicina | IMAGEM | P4 – UC10 | MEDICINA UNIT AL
• Necrose resultando em área central de baixa atenuação ocorre
frequentemente em carcinomas com mais de 3 em de diâmetro.
• Escavação ocorre em cerca de 20% dos carcinomas de células
escamosas, em 6% dos carcinomas de grandes células, e em 2%
dos adenocarcinomas (figura 13).
 A parede da cavidade geralmente é espessa e nodular, mas
pode também ser fina e lisa.
 95% dos nódulos ou massas escavadas com espessura da
cavidade medindo mais de 16 mm são malignos, enquanto os
com espessura da cavidade medindo menos de4 mm são
benignos em 92% dos casos.





• Um tumor endobrônquico frequentemente resulta em atelectasia
ou pneumonite obstrutiva de uma parte ou de todo o pulmão.
 A diferenciação requer uso de contraste iodado IV.
 O tumor endobrônquico realça pouco e o pulmão
atelectasiado mostra importante impregnação pelo meio de contraste.
• Linfonodomegalia hilar unilateral ou mediastinal isolada (geralmente carcinoma de pequenas células) ou associada a nódulo ou
massa pulmonar (geralmente carcinoma de não pequenas células) (figura 15).
 Carcinomas agressivos podem resultar em obliteração dos planos de gordura entre linfonodos mediastinais (figura 16).


Figura 13 – Carcinoma escamoso do pulmão. Imagem localizada
de TC axial mostra massa escavada de paredes espessas e
contornos lobulados no lobo inferior direito.
A maioria dos CA de pulmão duplica de volume entre 30 e 450 dias
(mas podem acontecer em menos de 30 dias).
Nódulos pulmonares que não aumentam de volume em dois anos
são quase certamente benignos (exceção: adenocarcinoma lepídico,
apresenta-se com atenuação em vidro fosco e cresce lentamente).

Figura 14 – Nódulo sólido (adenocarcinoma): crescimento rápido. (A) Imagem localizada de TCAR do lobo superior esquerdo mostra nódulo
espiculado com pseudocavidades. (B) Imagem de TCAR realizada 12 meses depois mostra importante crescimento do nódulo que
apresenta contornos lobulados.

6 Mayra Alencar @maydicina | IMAGEM | P4 – UC10 | MEDICINA UNIT AL


PET/CT
• O estudo da tomografia por emissão de pósitrons (PET)
com o análogo da glicose marcado com flúor radioativo
- fluordesoxiglicose (FDG) - tem uma sensibilidade de
aproximadamente 95% e um alto valor preditivo
negativo na diferenciação entre nódulo maligno e
benigno.
• Falsos negativos incluem nódulos menores que 1 em e
tumores com baixa atividade metabólica, tais como o
tumor carcinoide típico, carcinomas
bronquioloalveolares e adenocarcinoma de baixo grau.
• Os nódulos pulmonares que apresentam atenuação em
vidro fosco ou nódulos parcialmente sólidos são, com
frequência, falsos negativos ao estudo de PET.
• A especificidade do PET é de aproximadamente 80%,
podendo haver captação de FDG em carcinoma de
pulmão, processos inflamatórios e infecciosos, como
tuberculose, histoplasmose e sarcoidose.


Figura 15 – Carcinoma de pulmão associado à linfonodomegalia hilar e mediastinal. (A) Imagem de TC de tórax com contraste ao nível do
arco aórtico demonstra nódulo no lobo superior esquerdo e linfonodomegalia paratraqueal superior esquerda (2L). (B) Imagem de TC ao
nível da artéria pulmonar esquerda mostra linfonodomegalia na janela aortopulmonar e hilo esquerdo.
Figura 16 – Carcinoma de pequenas células. Imagem de TC
de tórax com contraste mostra linfonodomegalia confluente
na estação linfonodal paratraqueal superior com
obliteração dos planos de gordura e invasão da traqueia.
Figura 19 – Adenocarcinoma de pulmão com exame de PET/CT positivo.
Nódulo pulmonar solitário no lobo inferior direito com captação de FDG
(setas) em paciente do sexo feminino e 50 anos de idade. A ressecção da
lesão confirmou o diagnóstico de adenocarcinoma de pulmão

7 Mayra Alencar @maydicina | IMAGEM | P4 – UC10 | MEDICINA UNIT AL
TUMOR DE PANCOAST
• É chamado de tumor do sulco superior porque este é um sulco criado
pela passagem da artéria subclávia até a pleura dos ápices dos lobos
superiores.
• O termo síndrome de Pancoast pode ser aplicado a qualquer
carcinoma do introito intratorácico superior acompanhado de dor no
ombro ou no braço ou de síndrome de Horner.
• Representa cerca de 5% dos casos.
• Geralmente representa carcinoma de células escamosas ou
adenocarcinoma.
• Pode manifestar-se como uma massa no ápice do pulmão como
aparente espessamento pleural apical (figura 17).
• Deve-se suspeitar de neoplasia (carcinoma) traduzida como aparente
espessamento pleural apical na radiografia de tórax nas seguintes
situações:
 o aparente espessamento pleural apical tem uma assimetria de
mais de 5 mm com o ápice contralateral;
 convexidade inferior do espessamento pleural;
 quando se observa aumento do espessamento pleural apical nas
radiografias de seguimento.




Figura 17 - Tumor de Pancoast. (A) Radiografia de tórax em PA mostra massa no ápice do pulmão esquerdo. (B) Radiografia localizada do
ápice direito em outro paciente mostra massa com destruição do 3º arco costal posterior (setas).
Os sintomas de tumores do introito intratorácico
superior (carcinoma do sulco pulmonar superior ou
tumor de Pancoast) podem estar relacionados com
invasão da parede torácica (dor), plexo cervical (dor e
fraqueza do ombro) ou da cadeia simpática e gânglios
estrelados (síndrome de Horner).
Figura 18 – Paciente, 73, masc.
Dor no Ombro. No RX evidencia-se
opacidade no ápice do pulmão D.
Na TC, grande massa no ápice do
pulmão direito invadindo a parede
torácica e erodindo a segunda e
a terceira costelas direitas.

8 Mayra Alencar @maydicina | IMAGEM | P4 – UC10 | MEDICINA UNIT AL
RADIOGRAFIA
• Opacidade dos tecidos moles no ápice do pulmão, que traduz uma massa.
• Pode aparecer como um aparente espessamento apical com assimetria de mais de 5mm com o ápice contralateral, convexidade
inferior do espessamento pleural ou quando se observa o espessamento apical nas radiografias de segmento.
• Envolvimento ou extensão da costela na fossa supraclavicular pode ser evidente.
• Destruição da costela ou da vértebra adjacente pode ser identificada na radiografia em aproximadamente 30% dos casos de
tumor de Pancoast (figura 17-B).
TOMOGRAFIA COMPUTADORIZADA
• A TC é o principal exame utilizado para diagnóstico, pois permite boa avaliação do parênquima pulmonar, é um método mais
barato e acessível.
• Apresenta baixa sensibilidade e especificidade para o estadiamento local preciso. É excelente para identificar envolvimento
ósseo.

RESSONÂNCIA MAGNÉTICA
• Possui excelente demonstração de envolvimento de partes moles e de estruturas adjacentes, como o plexo braquial, raízes
nervosas e vasos subclávios.
• É muito mais sensível (88%) e específica (100%) para estadiamento local. É o método de escolha para estadiamento local!

Figura 19 - Tumor de Pancoast. A massa pulmonar apical direita definida de forma irregular é vista invadindo o aspecto direito do corpo
vertebral, costela...
Figura 20 - Tumor de Pancoast
esquerdo localmente invasivo
com destruição da primeira e
segunda costelas, invasão da
fossa supraclavicular

9 Mayra Alencar @maydicina | IMAGEM | P4 – UC10 | MEDICINA UNIT AL



ESTADIAMENTO E SEGUIMENTO DAS NEOPLASIAS DE PULMÃO
• Os pacientes com carcinomas de pequenas células têm o
prognóstico avaliado em duas categorias:
 Doença limitada, definida como carcinoma confinado
a um campo de radiação tolerável (inclui linfonodos
mediastinais, supraclaviculares regionais e derrame
pleural);
 Doença extensa, na qual o carcinoma ultrapassa
esses limites.
• Os pacientes com carcinoma de pulmão de não pequenas
células são avaliados de acordo com a TNM.
• O estadiamento final do câncer de pulmão é clínico (inclui
exame físico, exames de imagem, testes laboratoriais e procedimentos como broncoscopia, mediastinoscopia, mediastinotomia,
toracoscopia e toracotomia exploratória) e anatomopatológico. No entanto, é importante tentar avaliar o tumor de modo não
invasivo inicialmente, com o intuito de guiar a conduta.
• Para o cirurgião é importante saber a extensão do tumor, existência de invasão, e se é potencialmente ressecável ou irressecável.
• Os métodos de imagem utilizados no estadiamento podem incluir radiografia, tomografia computadorizada, ressonância
magnética, ultrassonografia, PET e cintilografia.
TOMOGRAFIA COMPUTADORIZADA
• Achados que configuram invasão da parede torácica: destruição ósseaou de massa óbvia na parede torácica. Além disso,
achados de espessamento pleural focal, ângulos obtusos entre a massa e a parede torácica.
RESSONÂNCIA MAGNÉTICA
• Superior a TC na avaliação da invasão da parede torácica em tumores apicais (tumor de Pancoast) mas com valor de avaliação
da parede lateral torácica semelhante ao da TC.
• Superior a TC na avaliação da invasão da coluna vertebral, medula óssea e dos forames neurais.
• Achado precoce de invasão da parede torácica: rompimento da gordura extrapleural normal por tecidos moles.
 A gordura extrapleural é visualizada em T1 como uma linha em hipersinal.


Estágio I
Sem metástases nodais e totalmente ressecável com
lobectomia ou pneumonectomia. Dependendo do
tamanho do tumor ou presença de envolvimento de um
brônquio principal, é classificado em IA e IB.
Estágio II
Com envolvimento de linfonodos hilares ou tumor T3.
Ressecável com lobectomia ou, mais frequentemente,
pneumonectomia.
Estágio IIA
Tumor extenso, porém ressecável (T3 N1, T1 N2, T2 N2,
T3 N2).
Estágio IIIB
Cirurgicamente irressecável, mas limitado ao tórax e,
portanto, elegível para radioterapia.
Estágio IV Metástase à distância.
O tumor de Pancoast é altamente invasivo pelo fato de não precisar crescer muito para conseguir atingir estruturas adjacentes.
Ademais, ele está localizado próximo a estruturas muito importantes e de fácil disseminação (plexo braquial e vasos
subclávios). Por isso, a probabilidade de metástase frente a um tumor Pancoast é maior.
Figura 21 - Imagem de RM de
Pancoast demonstra tumor com
extensão além da gordura
extrapleural (setas) e invasão
localizada da parede torácica.
Figura 22 - Derrame pleural, principalmente sendo unilateral,
é um indicativo de metástase. Deve-se então fazer uma
biópsia da pleura.

10 Mayra Alencar @maydicina | IMAGEM | P4 – UC10 | MEDICINA UNIT AL

QUANDO ESTÁ INDICADA A RESSONÂNCIA MAGNÉTICA PARA AVALIAR NEOPLASIAS MALIGNAS DE PULMÃO?
• A RM é um bom método para avaliação de parênquima pulmonar? NÃO, porque mesmo sendo uma tecnologia mais avançada,
para o parênquima perde para TC. Pode ter seu papel para outras particularidades mas não para parênquima pulmonar.
• Metástases vertebrais (indo para o canal vertebral) e cerebrais.
• Tumor de Pancoast.
OBSERVAÇÕES





Nódulo X Massa = Nódulo é < 3cm;
Consolidação X Massa/Nódulo = Na radiografia, o
nódulo/massa possui margens bem definidas. Já a
consolidação, não consegue dizer onde começa e nem
onde termina, como se estivesse misturado o
parênquima.
Pneumonia pós-obstrutiva: é um dos achados que podem
indicar o CA de pulmão. Parece uma atelectasia, contudo, a
fissura menor permanece em sua posição de origem. A
pneumonia pós obstrutiva é resultante do acúmulo de secreção
brônquica devido a obstrução brônquica. O PET CT evidencia o
câncer. Na TC com contraste, a área de secreção não realça
(fica hipoatenuante).
