U3 - Atividade Diagnóstica – Eletromag
Questão 1
Circuitos elétricos são formados a partir de componentes elétricos, tais como fontes, resistores, capacitores. Eles são formados por ao menos um laço fechado de material condutor com baixa resistividade, onde são conectados os componentes.

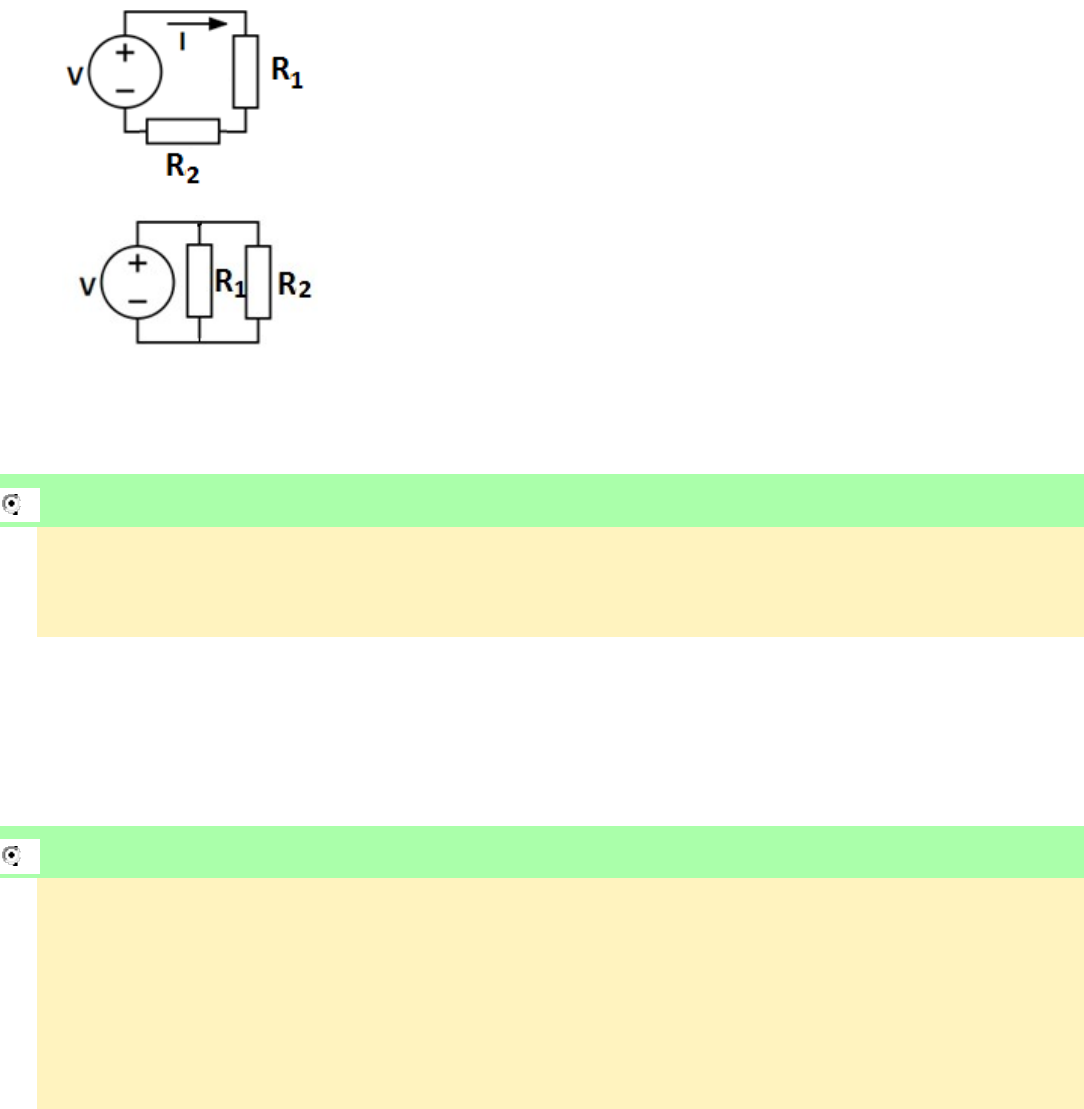

Avalie as imagens a seguir:
I-
II-
Fonte: elaboradas pelo autor
Marque a alternativa que associa corretamente os resistores das imagens acima
Escolha uma:
a. I- Associação em série ; II- Associação em paralelo.
Nas associações em série, temos diversos resistores ligados em um único fio. A DDP é aplicada entre os extremos do fio.
Nas associações em paralelo, de um determinado ponto, partem diversos fios, com um resistor em cada um, e cujos fios convergem posteriormente para outro ponto. A DDP é aplicada entre os pontos de convergência.
Questão 2
Em uma malha que compõe um circuito elétrico, a lei das malhas de Kirchhoff indica que a soma de todas as variações de tensão em seu interior somará zero. Em um circuito elétrico composto por quatro resistores de mesma resistência elétrica associados em série, conjunto que é submetido a uma tensão V.
Marque a alternativa que indica qual será a tensão a qual um único resistor será submetido.
Escolha uma:
a. V/4
Em um circuito elétrico que consiste em uma única malha, onde três resistores de mesma resistência elétrica estão associados em série, cada resistor receberá um terço da tensão do circuito. Afinal:
 .
Então o circuito elétrico será atravessado por uma corrente:
 .
Um único resistor i receberá a seguinte tensão:
 .
Questão 3
Um engenheiro precisa descobrir as correntes elétricas que atravessam um nó de um circuito complexo, como mostrado na figura abaixo. Inserindo um amperímetro nas posições adequadas, ele descobre que  , , , , , , e os sentidos de cada corrente são indicados na figura. Devido à construção da máquina, não foi possível utilizar o amperímetro para descobrir a corrente  .
Fonte: elaborada pelo autor
Marque a alternativa que indica o valor da corrente elétrica denotada por  na figura.
Escolha uma:
a. 0,02A
b. 0,03A
c. 0,05A
d. 0,01A
e. 0,04A
Questão 4
No presente exercício, utilize as leis de Kirchhoff dos nós e a Lei de Kirchhoff das malhas para encontrar um conjunto completo de equações que resolva o circuito indicado a seguir:
circuito
Fonte: elaborada pelo autor
Chame a corrente que atravessa e a corrente que atravessa .
Marque a alternativa que indica um conjunto completo de equações que permite a obtenção de todas as variáveis do problema:
