Questão 1
Correto
Atingiu 0,150 de 0,150
Marcar questão
Texto da questão

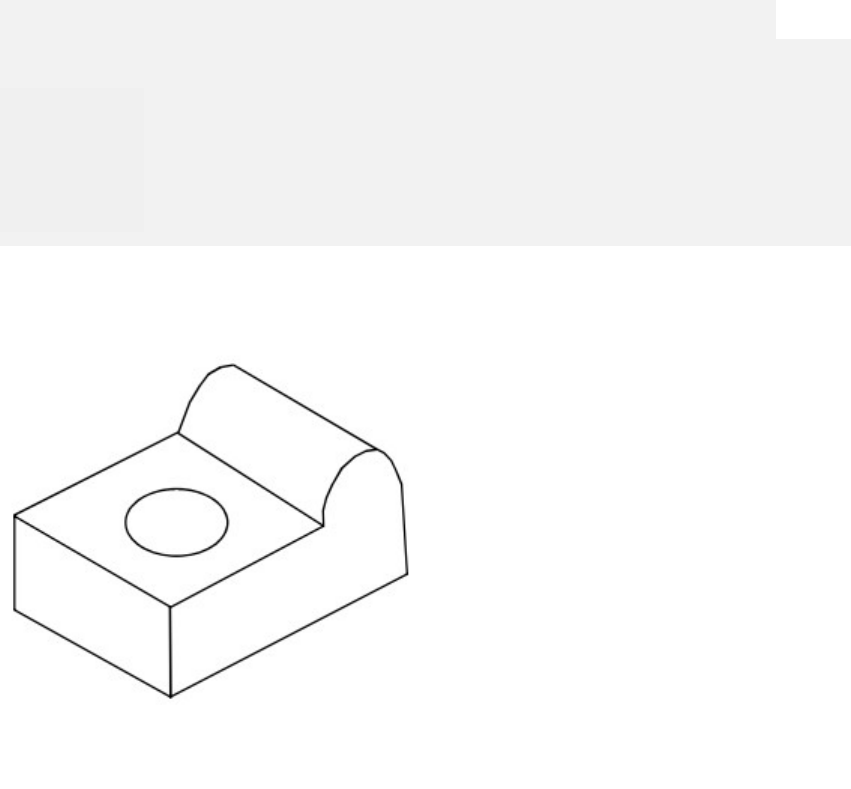

Assinale a opção que indica a projeção ortogonal correta, no 1.º diedro, para o modelo acima desenhado em perspectiva:

Escolha uma opção:
a.
A
b.
B
c.
C
Resposta correta!
d.
D
e.
Nenhuma das alternativas.
Feedback
Sua resposta está correta.
A primeira projeção deve ser a vista frontal no 1º diedro.
A partir dessa observação já podemos eliminar a opção B.
A opção A poderia estar correta não fosse a posição da projeção do furo, que está errada.
A figura D representa um objeto totalmente diferente por conta da curvatura superior.
A resposta certa é C pois representa todas as projeções de maneira correta.
PG. 08 – TEXTO BASE 03
Questão 2
Correto
Atingiu 0,150 de 0,150
Marcar questão
Texto da questão
A figura representa um sólido em perspectiva isométrica.
As figuras I, II e III a seguir representam as três vistas ortogonais principais (sem escala e com proporções aproximadas) desse sólido.
Considerando-se as informações apresentadas, é correto afirmar que a figura

Escolha uma opção:
a.
II representa a vista superior e a figura III, a vista frontal do sólido.
b.
II representa a vista inferior e a figura III, a vista frontal do sólido.
c.
I representa a vista frontal e a figura II, a vista lateral esquerda do sólido.
d.
I representa a vista superior e a figura II, a vista frontal do sólido.
Resposta correta!
e.
II representa a vista frontal e a figura III, a vista superior do sólido.
Feedback
Sua resposta está correta.
Pela observação das imagens é possível verificar que I representa a vista superior e a figura II, a vista frontal do sólido.
PG. 08 – TEXTO BASE 03
Questão 3
Correto
Atingiu 0,150 de 0,150
Marcar questão
Texto da questão

As projeções ortogonais são aplicadas para representar formas tridimensionais de uma peça por meio de figuras planas. Deste modo e com base na figura a seguir, que contém o desenho de uma peça em perpectiva isométrica, selecione a alternativa que melhor represente uma das vistas da peça em projeção ortogonal.
Escolha uma opção:
a.
A
Resposta correta!
b.
B
c.
C
d.
D
e.
Nenhuma das alternativas.
Feedback
Sua resposta está correta.
A letra A representa a vista LATERAL da figura.
Todas as outras alternativas possuem erros em relação as vistas ortogonais.
PG. 08 – TEXTO BASE 03
Questão 4
Correto
Atingiu 0,150 de 0,150
Marcar questão
Texto da questão
Assinale a opção que indica a projeção ortogonal correta, no 1.º diedro, para o modelo acima,
Escolha uma opção:
a.
A
b.
B
Resposta correta.
c.
C
d.
D
e.
Nenhuma das opções.
Feedback
Sua resposta está correta.
A resposta correta é a letra B, pois representa corretamente as vistas da perspectiva e está posicionada de acordo com a representação do 1º diedro.
Vista Frontal                      Vista Lateral
Vista Superior
PG. 08 – TEXTO BASE 03
Questão 5
Correto
Atingiu 0,150 de 0,150
Marcar questão
Texto da questão
No desenho abaixo, quais planos fazem parte das vistas ortogonais principais, segundo a NBR 10067 – Representação?

Escolha uma opção:
a.
Vista frontal: C, D, E, G, K
Vista superior: A, Q, N, K, P, E
Vista lateral: J, I, H, M, L, O
b.
Nenhuma das alternativas está correta
c.
Vista frontal: F, C, J, K, G
Vista superior: A, Q, N, K, P
Vista lateral: J, O, M, L, Q, I
Resposta correta!
d.
Vista frontal: I, G, F, D, C, K, J
Vista superior: A, L, M, P, E
Vista lateral: A, L, M, H, I, D, J
e.
Vista frontal: G, J, F, K, C
Vista superior: A, Q, P, N, K
Vista lateral: J, O, M, L, Q, D, H
