DISCIPLINA: REFRIGERAÇÃO
CURSO: ENGENHARIA MECÂNICA
NOME: Jose Hudson Ricelly O. Gomes
MATRÍCULA: 01226069
AOL 5
ESTUDO DE CASO:
PROJETO DE REFRIGERAÇÃO
CLIENTE: HC INDÚSTRIA MECÂNICA
AMBIENTE: ESCRITORIO CONJUGADO – 20x16mts – 320m2 – 20 PESSOAS
- APRESENTAR PLANILHA DE CÁLCULO DE CARGA TÉRMICA
- APRESENTAR PLANTA DA EDIFICAÇÃO – ESPAÇO P/ EQUIPAMENTOS
- DUAS OPÇÕES DE REFRIGERAÇÃO – VANTAGENS E DESVANTAGENS

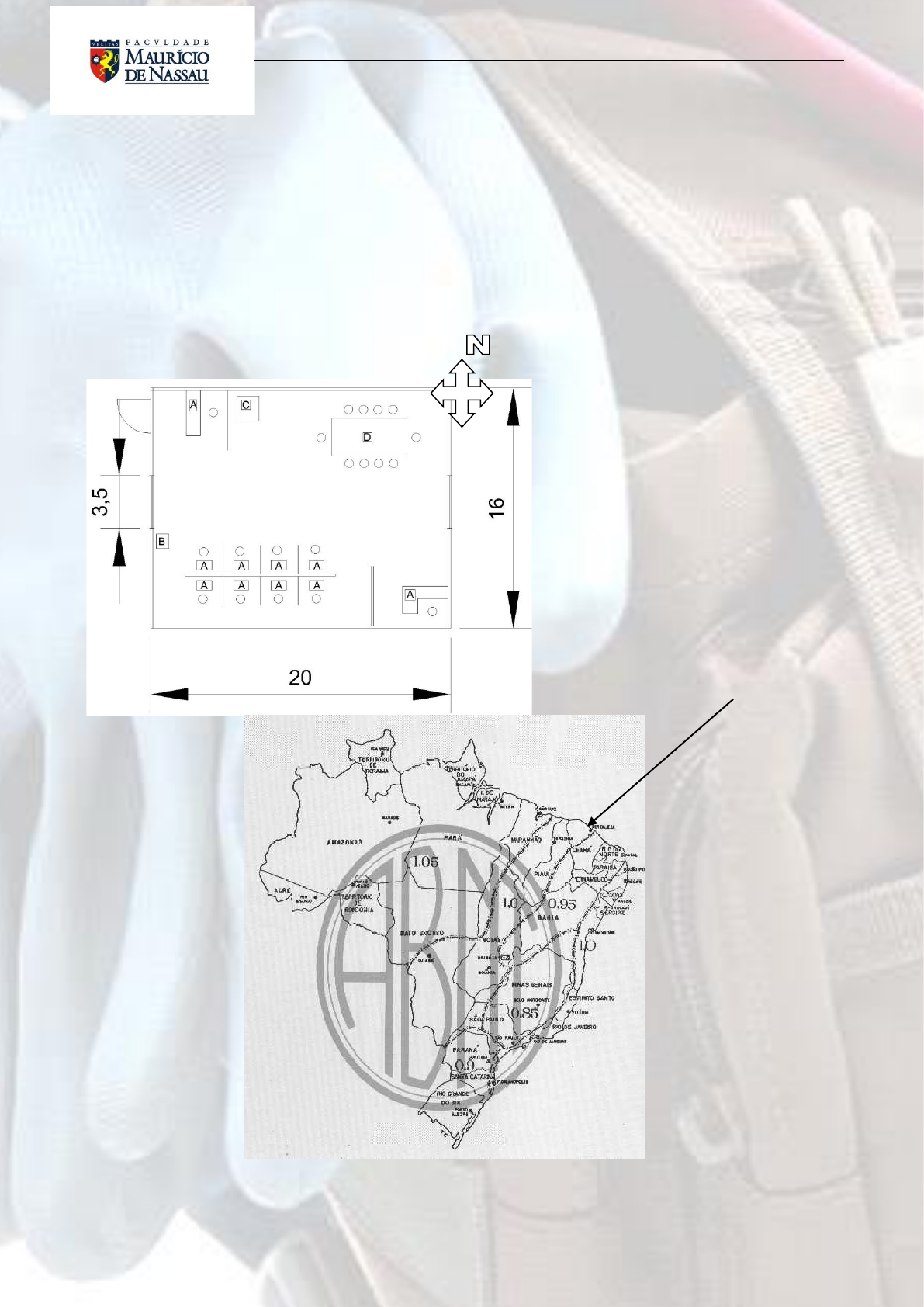

PLANTA:

ESCRITÓRIO CONJUGADO
REUNIÕES/RECEPÇÃO/RH/ADM/DIRETORIA

A – 10 COMPUTADORES 450W
B –1 GELÁGUA 800W
C –1 CAFETEIRA 350W
D –1 DATASHOW 500W
12 LAMPADAS FLUORESCENTES
PÉ DIREITO 3mts
16 X 20 mts = 320 m2
FATOR DE CORREÇÃO 1,0
2 JANELAS 1,5x3,5mts
1 PORTA 1,0x2,0mts































19/09/2021 21:48 Carga Térmica
Cliente: HC INDÚSTRIA MECÂNICA
Local: SÃO GONÇALO DO AMARANTE - CEARÁ
Procedência do calor Unidades Fatores Unid.xFator Btu/h
Tipo I - Janelas c/ isolação Largura Altura Total
S/
Proteção Proteção Int. Proteção Ext. 4830
1.1 - Norte 0.00 1000 480 290
4830
1.2 - Nordeste 0.00 1000 400 290
1.3 - Leste 3.5 1.5 5.25 1130 550 360 2888
1.4 - Sudeste 0.00 840 360 290
1.5 - Sul 0.00 0 0 0
1.6 - Sudoeste 0.00 1680 670 480
1.7 - Oeste 3.5 1.5 5.25 2100 920 630 4830
1.8 - Noroeste 0.00 1500 630 400
Tipo II - Janelas Transmissão Largura Altura Total 0
2.1 - Vidro comum 0.00 210 0
2.2 - Tijolo de vidro/ vidro duplo 0.00 105 0
Tipo III - Paredes Largura Altura
Área
Janel Constr. Leve
Cons.
Pesada 15522
3.1 - Externas voltadas p/ o sul 20.0 3 60.00 55 42 3300
3.2 - Externas outras
orientações 48.5 3 145.50 84 50 12222
3.3 - Interna // ambientes ñ
cond. 0.00 33 0
Tipo IV - Teto Compr. Largura Total 100800
4.1 - Laje 20 16 320.00 315 100800
4.2 - Em laje, c/2,5 cm de
isolação ou mais 0.00 125 0
4.3 - Entre andares 0.00 52 0
4.4 - Sob telhado isolado 0.00 72 0
4.5 - Sob telhado sem isolação 0.00 160 0
Tipo V - Piso Compr. Largura Total 16640
Piso não colocado sobre o solo 20.00 16.00 320.00 52 16640
Tipo VI - Pessoas 12600
Em Atividade Normal 20 630 12600
Em Atividade Física ( Academia
) 1000 0
Tipo VII - Iluminação e
aparelhos 17733
Lâmpadas ( Incandecentes ) W 4 0
Lâmpadas ( Fluorescentes ) 480 W 2 960
Aparelhos Elétricos 1.65 KW 860 1419
Motores HP 645 0
Número de Computadores 4500 W 3.412 15354
Tipo VIII - Portas ou vãos Largura Altura Total 0
Abertos constantemente 0 630 0
 SubTotal 168125

Aparelho ( Capacidade Btu's ) Modelo Tensão Fator Climático da região 1


 Carga Térmica Total Btu/h 159383
 TR 13.28




 Com uma carga térmica de 160.000 BTUs o escritório da HC Indústria Mecânica, situado na cidade de
São Gonçalo do Amarante – CE, precisa, nestas condições citadas acima, de:

5 unidades de condicionadores de ar do tipo split cassete de
36.000 BTUs 220V monofásico
Totalizando 180.000 BTUs


Ou

2 unidades de condicionadores de ar do tipo splitão 7,5 TR
220 trifásico






VANTAGENS E DESVANTAGENS
SPLIT CASSETE x SPLITÃO TR VANTAGEM DESVANTAGEM
SPLITÃO TR Mais barato
SPLIT CASSETE Modificação no teto
SPLITÃO TR Fácil instalação
SPLIT CASSETE Voltagem monofásica
SPLITÃO TR Maior ruído
SPLIT CASSETE Distribuição de ar melhorada
SPLITÃO TR Menor n° de manutenções
SPLIT CASSETE Possibilidade de economia1
Obs1 : Possibilidade de ligar todos de uma vez ou 4 ou 3 dependendo da dinâmica da carga térmica ou em
dias de menor calor (inverno).






Detalhes técnicos:















SUGESTÕES ADICIONAIS:
- TROCAR COMPUTADORES DESKTOPs POR NOTEBOOKS (menor carga termica)
- PINTAR TELHADO/TELHA NA COR BRANCA (diminuição de absorção de calor)
- INSTALAR PLACAS SOLARES PARA DIMINUIR CONSUMO ELÉTRICO
- COMPRAR CONDICIONADORES DE AR COM SELO “ECO” / ECOLÓGICOS
