Lista Força de Arrasto (2021/2)

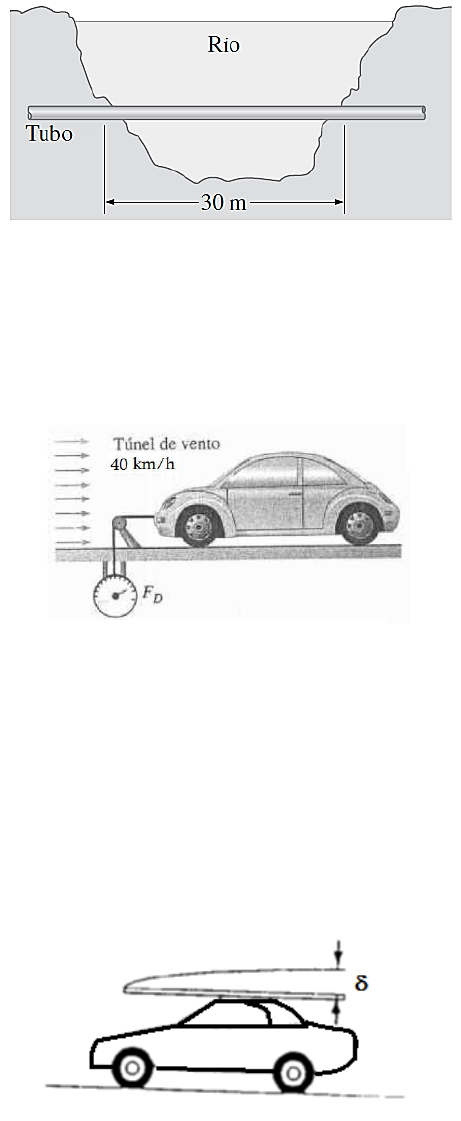

Questão 1 - Um tubo com diâmetro externo de 2,2 cm deve atravessar um rio em um
ponto onde a largura do rio é 30m, ficando completamente imerso na água como mostra
a figura. A velocidade média do escoamento da água é 4 m/s e a temperatura da água é
de 15 °C. Determine a força de arrasto exercida sobre o tubo pelo rio.


Questão 2 - O coeficiente de arrasto de um carro nas condições de projeto de 1 atm, 20°C,
e 40 Km/h deve ser determinado experimentalmente em um grande túnel de vento em um
teste em escala real (ver Figura 1). A área frontal do carro é de 2 m2. Se a medida da força
que age sobre o carro na direção do escoamento for 200 N, determine o coeficiente de
arrasto desse carro.

Questão 3 - Suponha que você compre uma chapa de madeira compensada de 2,44 x 1,22
m e coloque sobre o porta bagagem no teto do seu carro. Você dirige para casa a 56 km/h.
(a) Considerando que a chapa esteja perfeitamente alinhada com o fluxo de ar, qual é a
espessura da camada limite ao final da chapa? (b) Determine o arrasto sobre a chapa de
madeira compensada se a camada-limite permanecer laminar. (c) Determine o arrasto
sobre a chapa de madeira compensada se a camada-limite for turbulenta (admita que a
madeira seja lisa e considere os dois lados da chapa), e compare o resultado com o caso
de camada-limite laminar.
