EXERCICIO SLIDE 11-HIDROMETRIA

Prévia do material em texto

15/10/2014
6

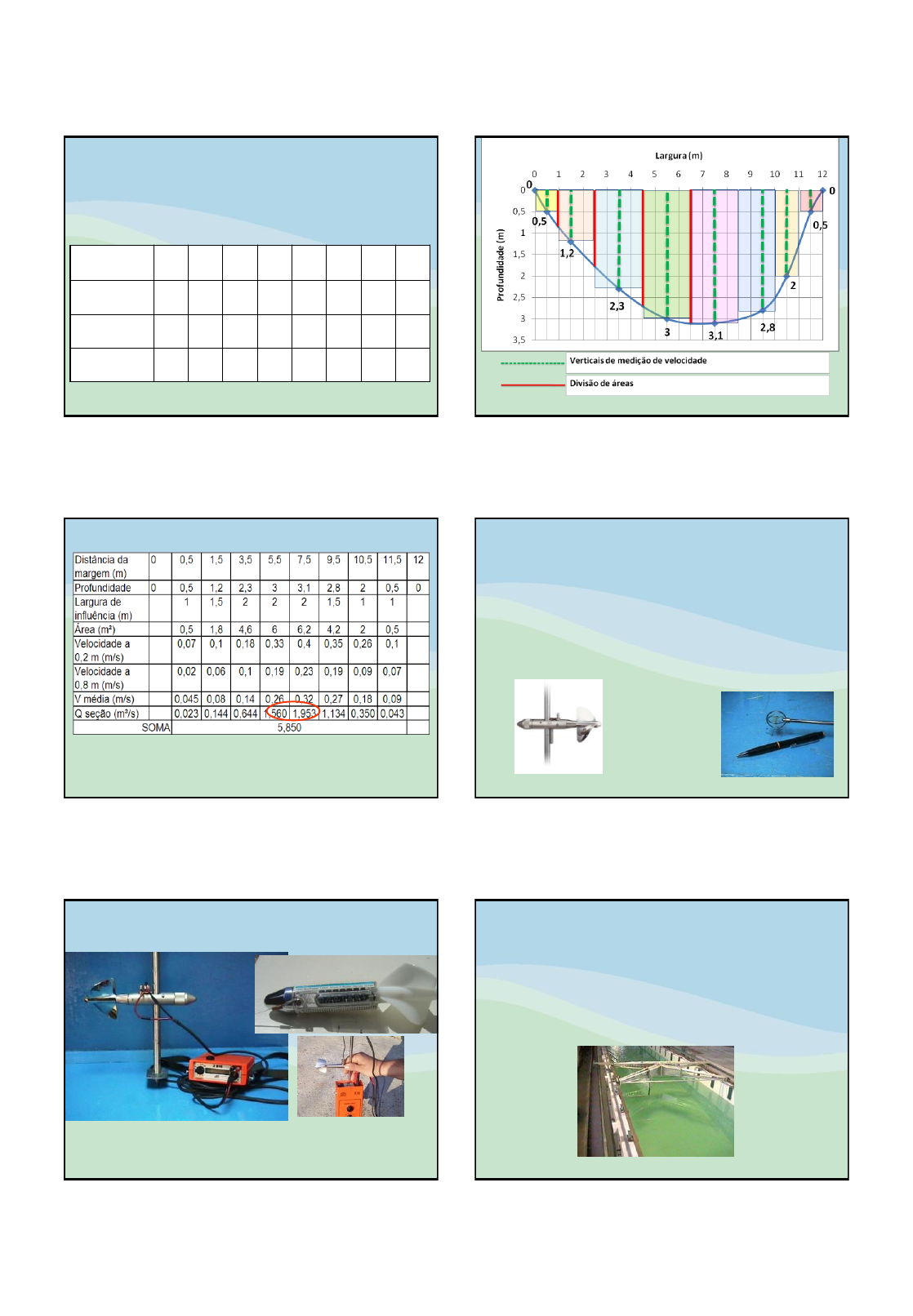

Exercício
1) Uma medição de vazão em um pequeno rio
apresentou os resultados de hidrometria da tabela
abaixo. A última vertical foi medida a 0,5 m da
margem (a largura total do rio é de 12 metros).







31
Distância da
margem (m)
0,5 1,5 3,5 5,5 7,5 9,5 10,5 11,5
Profundidade
(m)
0,5 1,2 2,3 3,0 3,1 2,8 2,0 0,5
Velocidade a
0,2 m (m/s)
0,07 0,10 0,18 0,33 0,40 0,35 0,26 0,10
Velocidade a
0,8 m (m/s)
0,02 0,06 0,10 0,19 0,23 0,19 0,09 0,07
Calcule a vazão

32
33
Vazão total = 5,85 m³/s
34
Molinetes – medições pontuais
• São aparelhos constituídos de palhetas, hélices ou
conchas móveis, que são impulsionadas pelo líquido.
• O número de rotações em um determinado tempo é
proporcional à velocidade da corrente.
OTT Molinete Universal C31
Micromolinete.
Usado para medir
pequenas vazões
em laboratório.
35
Molinetes
Pode-se acoplar dispositivos para automatizar as
leituras do molinete (contador automático).
Detalhe do contador de voltas
36
Molinetes
• Calibração: associa nº de revoluções/min a
velocidade do escoamento (m/s)
• A velocidade é conhecida contando o numero de
revoluções realizadas em um intervalo de tempo
(> 30s em geral);

Canal de Velocidade – IPH/UFRGS
