Procedimento para acesso a console de configuração do switch
DGS-3100

Usando Hyper Terminal

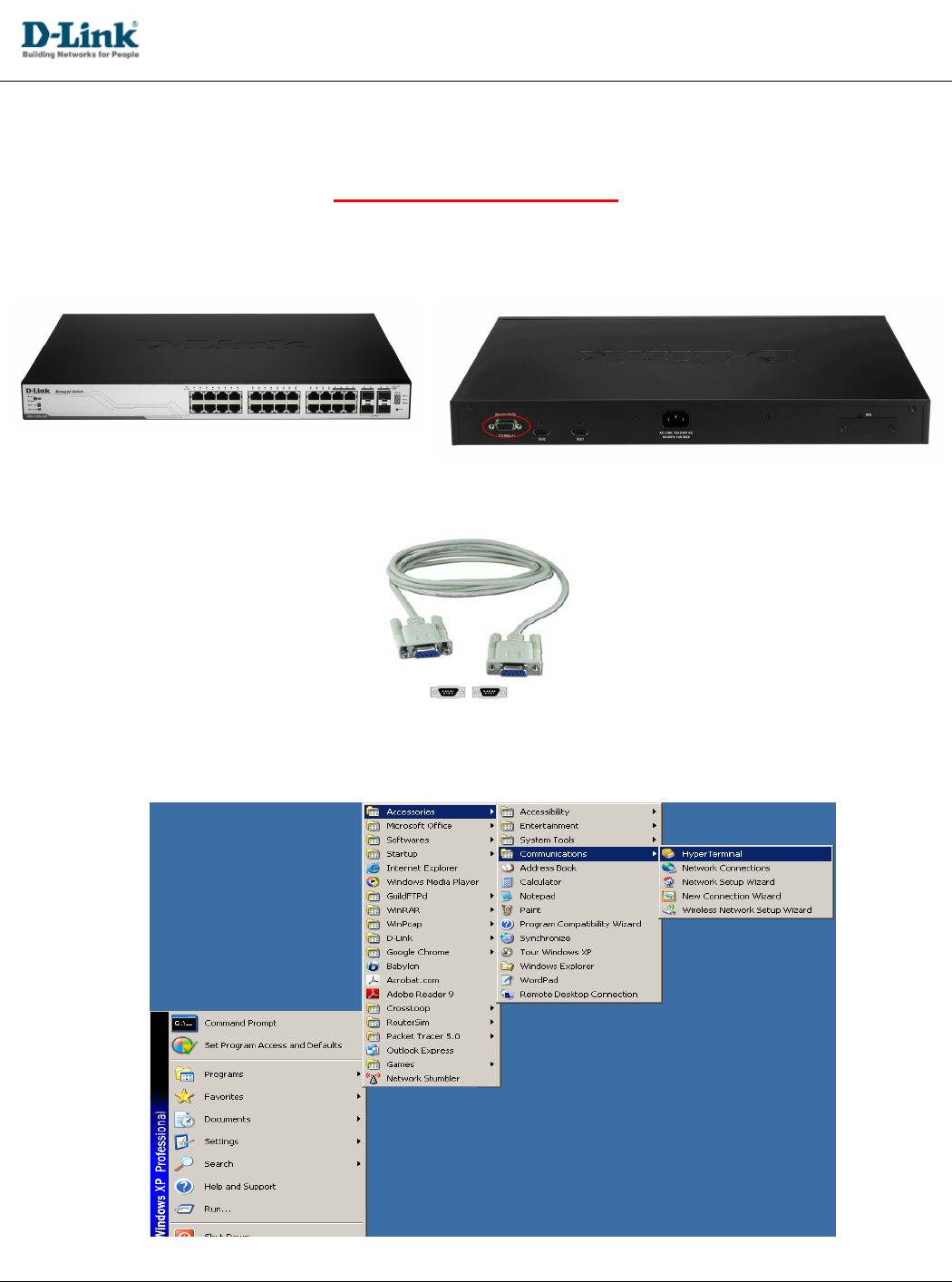

1. Conectar o cabo serial (DB9) na porta console do switch e na estação de trabalho:








2. Criar uma nova conexão via hyperterminal. No Windows clique em iniciar -> Programas -
> Acessórios -> Comunicação -> Hyper Terminal, conforme imagem abaixo:



 2
Abaixo imagem do hyper terminal do Windows, insira qualquer nome a conexão (exemplo:
conexão teste).



3. A tela abaixo surgirá, na opção “conect using” selecione a porta serial da estação de
trabalho e clique em OK.



3.1 Na tela abaixo insira os dados a porta do switch. No caso do DES-3526 a velocidade da
porta é 9600, Data Bit: 8, Parity: none, Stop Bits:1 e flow control: none. Após inserido
os dados cliente em OK, para realizar a conexão através do HyperTerminal.

 3





3.2. Na tela de console do hyper terminal tecle enter e no momento que aparecer o campo
password aperte enter novamente caso não tenha senha configurada no switch (padrão de
fábrica) ou digite a senha do equipamento e tecle enter.



 4
3.2. Digite o comando “show ipif” na console do equipamento para saber qual é o ip da
interface, System, padrão de gerenciamento do equipamento, no caso o padrão de fabrica é o ip
10.90.90.90.
 Iremos utilizar este ip para o próximos acessos via WebUI e Telnet.


Acesso via Telnet

1. Acesse o prompt de comando do Windows (MS-DOS), iniciar -> programas ->
Acessórios -> Prompt de comando.



2. Conecte o cabo de rede da estação de trabalho até o switch em qualquer porta, fixe um ip
na estação de trabalho na faixa de ip que pertence a mesma rede do switch na placa de
rede da estação de trabalho, (ip/subnet do switch vide item 3.2), seguindo o padrão de
fábrica fixe o ip 10.90.90.95 e máscara 255.255.255.0).

 5


3. Digite o comando telnet e o ip do equipamento “telnet 10.90.90.90” será pedido o usuário
e senha, clique duas vezes na tecla enter sem digitar nada no campo, pois por padrão de
fábrica não existe nenhum usuário e senha no equipamento.




Acesso via WebBrowser

1. Com as configurações ip e mascaras ainda configurada na máquina acesse seu
webbrowser e verifique se as opções de Proxy estão desabilitadas no seu navegador.
Digite no campo de endereço o ip do switch, http://10.90.90.90

 6



2. No campo usuário digite “admin” e no campo senha deixe em branco (padrão de fábrica) ou
o usuário configurado no equipamento.
