CORREIAS V - Seleção
Fonte: catálogo da Gates
1

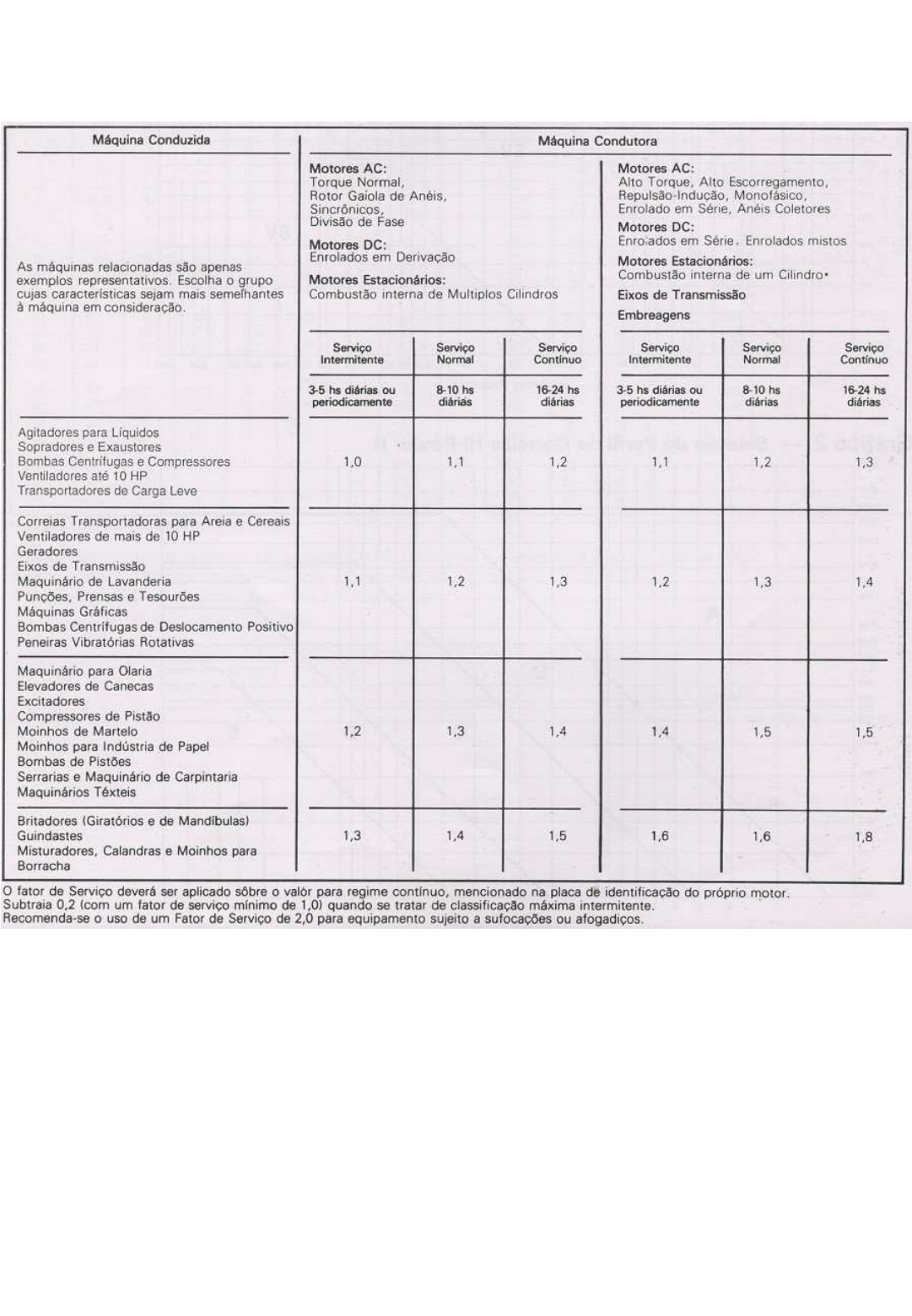

1111 – Fator de serviço
CORREIAS V - Seleção
Fonte: catálogo da Gates
2
2222 – Perfil normal
3333 – Perfil alto
CORREIAS V - Seleção
Fonte: catálogo da Gates
3
4444 – Perfil normal - Diâmetro mínimo recomendado [pol]
5555 – Perfil alto - Diâmetro mínimo recomendado [pol]
CORREIAS V - Seleção
Fonte: catálogo da Gates
4
6666 – Perfil normal - Comprimentos
CORREIAS V - Seleção
Fonte: catálogo da Gates
5
7777 – Perfil alto - Comprimentos
8888 – Perfil normal – Fator de correção do comprimento (Fl)
CORREIAS V - Seleção
Fonte: catálogo da Gates
6
9999 – Perfil alto – Fator de correção do comprimento (Fl)
10 – Fator de correção do arco de contato (Fa)
Fator de
correção
(d2-d1) / C
CORREIAS V - Seleção
Fonte: catálogo da Gates
7
11111111 – Perfil normal – Capacidade da correia – A
CORREIAS V - Seleção
Fonte: catálogo da Gates
8
12 12 12 12 – Perfil normal – Capacidade da correia – B
CORREIAS V - Seleção
Fonte: catálogo da Gates
9
13131313 – Perfil normal – Capacidade da correia – C
CORREIAS V - Seleção
Fonte: catálogo da Gates
10
14141414 – Perfil normal – Capacidade da correia – D
CORREIAS V - Seleção
Fonte: catálogo da Gates
11
15151515 – Perfil normal – Capacidade da correia – E
CORREIAS V - Seleção
Fonte: catálogo da Gates
12
16161616 – Perfil alto – Capacidade da correia – 3V
CORREIAS V - Seleção
Fonte: catálogo da Gates
13
17171717 – Perfil alto – Capacidade da correia – 5V
CORREIAS V - Seleção
Fonte: catálogo da Gates
14
18181818 – Perfil alto – Capacidade da correia – 8V
19191919 – Fator para cálculo da distância entre centros
