Exercício 1

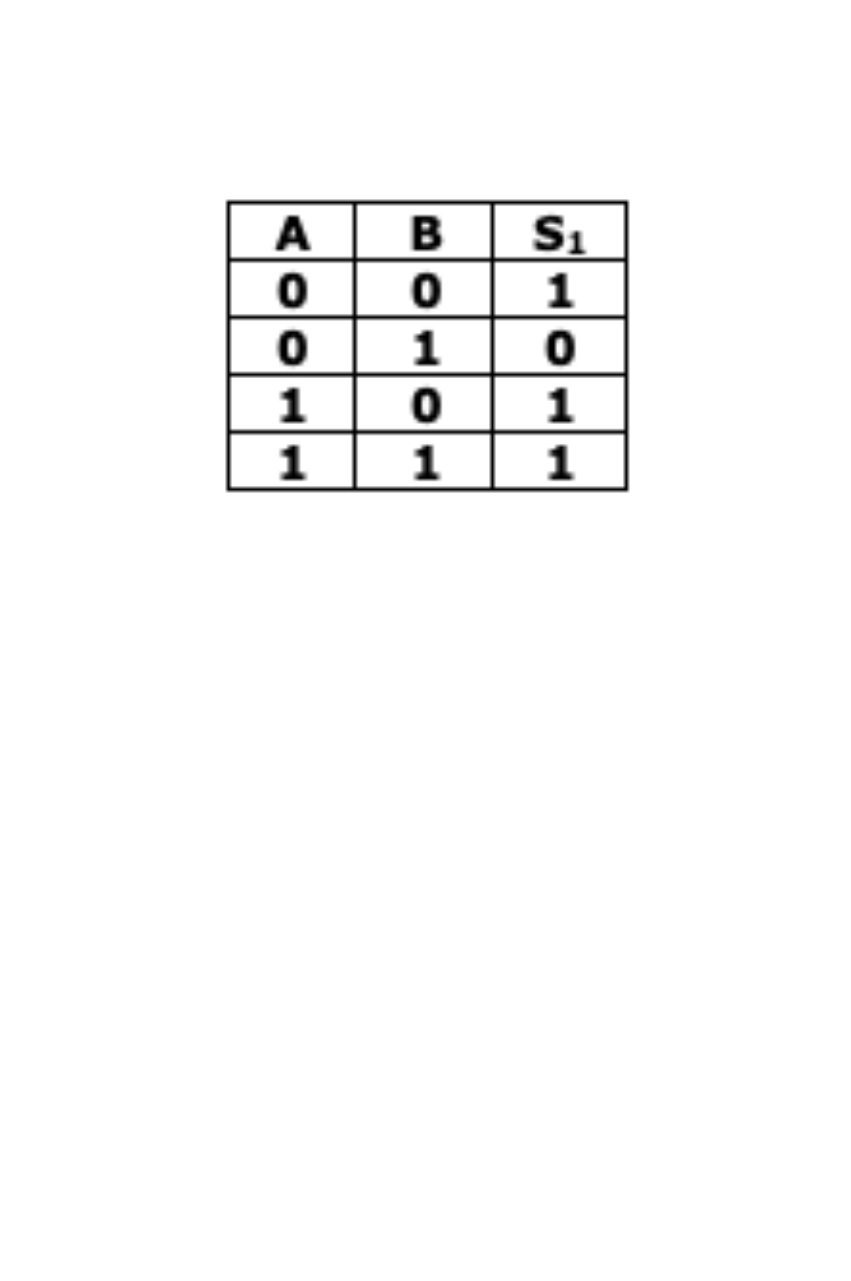

1 - Através do K-mapa determine a expressão simplificada de S1 a partir da tabela verdade.
( ) S=A ̅+ B
(x ) S=A+ B ̅
( ) S=A ̅+ B ̅
( ) S=A+ B
Exercício 2
2 - Simplifique a expressão utilizando o K-mapa. S = A ̅BC ̅ + A ̅B ̅C ̅+ABC ̅ +AB ̅C ̅
(x ) S= C ̅
( ) S = B ̅
( ) S= B
( ) S= C
Exercício 3
3 - Através do K-mapa determine a expressão simplificada de S1 a partir da tabela verdade.
(x ) S_1=AB ̅+BC+ (A ) ̅C ̅
() S_1=AB ̅+ B ̅C ̅
( ) S_1=AB ̅+(BC) ̅+ B ̅C ̅
( ) S_1=AB ̅+B ̅C+ B ̅C ̅
Exercício 4
4 - Simplifique a saída S1 da tabela utilizando o mapa de Karnaugh.
(x ) S_1=A ̅D ̅+BC+ A ̅C+ B ̅C ̅D ̅
( ) S_1=A ̅D ̅+BC+ A ̅C ̅+ B ̅C ̅D ̅
( ) S_1=AD ̅+BC+ A ̅C+ B ̅C ̅D ̅
( ) S_1=A ̅D ̅+B ̅C+ A ̅C+ B ̅C ̅D ̅
Exercício 5
5 - Através do K-mapa determine a expressão simplificada de S1 a partir da tabela verdade.
( ) S=AD ̅+ A ̅B ̅C ̅D ̅
( ) S=A ̅D+ A ̅B ̅C ̅D ̅
(x ) S=AD+ A ̅B ̅C ̅D ̅
( ) S=AD+ A ̅B ̅CD
