Atividade 4 (A4)_SISTEMAS HIDRÁULICOS E PNEUMÁTICOS

Text Material Preview

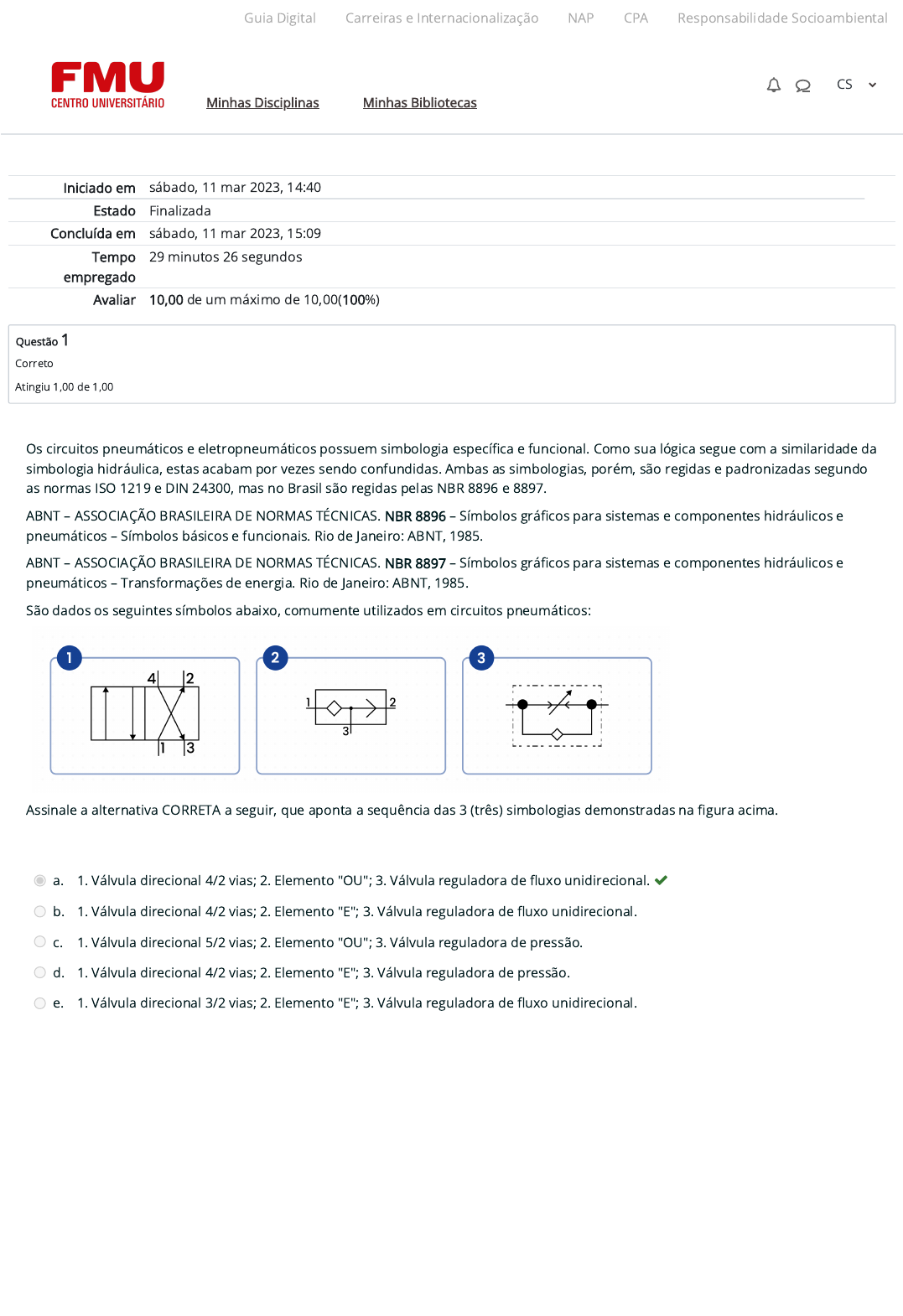

14/03/2023, 08:52 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=1823299&cmid=777270 1/6
Iniciado em sábado, 11 mar 2023, 14:40
Estado Finalizada
Concluída em sábado, 11 mar 2023, 15:09
Tempo
empregado
29 minutos 26 segundos
Avaliar 10,00 de um máximo de 10,00(100%)
Questão 1
Correto
Atingiu 1,00 de 1,00
Os circuitos pneumáticos e eletropneumáticos possuem simbologia especí�ca e funcional. Como sua lógica segue com a similaridade da
simbologia hidráulica, estas acabam por vezes sendo confundidas. Ambas as simbologias, porém, são regidas e padronizadas segundo
as normas ISO 1219 e DIN 24300, mas no Brasil são regidas pelas NBR 8896 e 8897.
ABNT – ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8896 – Símbolos grá�cos para sistemas e componentes hidráulicos e
pneumáticos – Símbolos básicos e funcionais. Rio de Janeiro: ABNT, 1985.
ABNT – ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8897 – Símbolos grá�cos para sistemas e componentes hidráulicos e
pneumáticos – Transformações de energia. Rio de Janeiro: ABNT, 1985.
São dados os seguintes símbolos abaixo, comumente utilizados em circuitos pneumáticos:
Assinale a alternativa CORRETA a seguir, que aponta a sequência das 3 (três) simbologias demonstradas na �gura acima.
a. 1. Válvula direcional 4/2 vias; 2. Elemento "OU"; 3. Válvula reguladora de �uxo unidirecional.
b. 1. Válvula direcional 4/2 vias; 2. Elemento "E"; 3. Válvula reguladora de �uxo unidirecional.
c. 1. Válvula direcional 5/2 vias; 2. Elemento "OU"; 3. Válvula reguladora de pressão.
d. 1. Válvula direcional 4/2 vias; 2. Elemento "E"; 3. Válvula reguladora de pressão.
e. 1. Válvula direcional 3/2 vias; 2. Elemento "E"; 3. Válvula reguladora de �uxo unidirecional.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
  CS 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
14/03/2023, 08:52 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=1823299&cmid=777270 2/6
Questão 2
Correto
Atingiu 1,00 de 1,00
Questão 3
Correto
Atingiu 1,00 de 1,00
Os cilindros são dispositivos existentes em sistemas pneumáticos que têm a função de converter o ar ou o gás comprimido em força ou
em movimento. Existem diversos tipos de cilindros e eles podem ou não estar interligados a outros cilindros, assim como podem
possuir ou não mais de um êmbolo.
Assim, pensando nessa de�nição, analise as a�rmativas a seguir.
I - O cilindro duplex possui somente um êmbolo; ele pode ser do tipo comum ou do tipo múltiplo estágio.
II - Os cilindros pneumáticos são sempre descarregados e nunca são alimentados dentro do sistema.
III - Se o cilindro for duplex, poderá ser chamado também de múltiplas posições e seus cilindros serão unidos por �anges.
IV - Se for cilindro de múltiplos estágios, haverá um conjunto de muitos cilindros embutidos um ao outro.
Está correto o que se a�rma em:
a. II e III, apenas.
b. I e III, apenas.
c. I e IV, apenas.
d. I e II, apenas.
e. III e IV, apenas.
Nas indústrias, os sistemas pneumáticos podem apresentar níveis de impurezas, fazendo-se necessária a realização de manutenções
industriais para que o sistema seja mantido apto, para ser utilizado com segurança, e�ciência e e�cácia para a devida produção.
Com base no texto anterior e com relação a necessidade de manutenção nos sistemas pneumáticos, analise as alternativas a seguir e
marque a correta.
a. Manutenções corretivas são aquelas que previnem problemas nos elevadores.
b. Sistemas pneumáticos dispensam manutenções preditivas, tendo somente as preventivas.
c. Nos sistemas pneumáticos, deve ser realizada somente a manutenção corretiva.
d. Deve haver um maior investimento em manutenções preditivas, para melhorias do sistema.
e. A manutenção preventiva é aquela em que há realização de troca de peças no sistema.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
  CS 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
14/03/2023, 08:52 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=1823299&cmid=777270 3/6
Questão 4
Correto
Atingiu 1,00 de 1,00
Questão 5
Correto
Atingiu 1,00 de 1,00
Quando se pretende efetuar a ligação de circuitos eletro-hidráulicos e eletropneumáticos, é muito comum a adoção de esquemas
conhecidos como métodos. Esses métodos são utilizados para que a ligação destes contatos seja feita da forma mais correta e mais
con�ável possível. A eletropneumática e eletro-hidráulica adota basicamente quatro métodos.
Assinale a alternativa que corresponda a esses métodos.
a. Intuitivo, Contatos Mínimos, Cascata e Sequência Máxima.
b. Imperativo, Passo a Passo, Cascata e Sequência Mínima.
c. Intuitivo, Passo a Passo, Cascata e Sequência Máxima.
d. Intuitivo, Passo a Passo, Cascata e Sequência Mínima.
e. Imperativo, Passo a Passo, Cachoeira e Sequência Mínima.
Segundo Silva (2018, p. 01), "De modo geral, sistemas que utilizam �uidos como forma de transmissão de energia com intuito de aplicar
uma força, ou produzir movimento, são chamados de sistemas �uido mecânicos. Quando o �uido utilizado é um líquido, como a água
ou óleos, o sistema denomina-se hidráulico. Em ocasião do uso de ar comprimido, o sistema denomina-se pneumático".
SILVA, G. A. Open FluidSim: uma ferramenta multiplataforma para sistemas hidráulicos e pneumáticos. 2018. Trabalho de Conclusão de
Curso (Bacharelado em Engenharia de Controle e Automação) – Universidade de Brasília, Brasília, 2018.  Disponível em:
https://bdm.unb.br/bitstream/10483/21321/1/2018_GabrielNavesDaSilva_tcc.pdf. Acesso em: 30 dez. 2021.
Baseado no texto anterior e com relação à utilização do FluidSim, analise as a�rmativas a seguir e assinale V, para a(s) verdadeira(s), e F,
para a(s) falsa(s).
I - (  ) Através do FluidSim é possível veri�car a dinâmica de tubulações em sistemas pneumáticos.
II - (   ) O FluidSim permite a realização de animação e de obtenção de vídeos de sistemas a gases.
III - (  ) O FluidSim é um software que permite realiza veri�cações somente em sistemas hidráulicos.
IV - (  ) FluidSim é limitado, pois permite a esquematização apenas de circuitos pneumáticos.
Assinale a alternativa que apresente a sequência correta.
a. V, V, F, F.
b. V, F, F, V.
c. V, V, F, V.
d. V, F, F, F.
e. V, F, V, F.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
  CS 
https://bdm.unb.br/bitstream/10483/21321/1/2018_GabrielNavesDaSilva_tcc.pdf
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
14/03/2023, 08:52 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=1823299&cmid=7772704/6
Questão 6
Correto
Atingiu 1,00 de 1,00
Questão 7
Correto
Atingiu 1,00 de 1,00
As válvulas eletropneumáticas e eletro-hidráulicas, também conhecidas como eletroválvulas, são acionados essencialmente por um
sinal elétrico, proveniente de um circuito de comando. Esse sinal visa energizar o solenoide, criando um campo magnético circular. Esse
campo magnético gerado executa a ação de movimentação do piloto (material ferroso), acionando consequentemente o carretel ligado
a este. Assinale a alternativa correta a seguir que indica os tipos de tensão, e os valores comumente, e comercialmente, disponíveis.
a. Corrente contínua (12 e 24 V) e corrente alternada (110 e 220 V).
b. Corrente contínua (24 e 48 V) e corrente alternada (220 e 380 V).
c. Corrente magnética (12 e 24 V) e corrente elétrica (110 e 220 V).
d. Corrente contínua (9 e 12 V) e corrente alternada (110 e 220 V).
e. Corrente magnética (9 e 12 V) e corrente combinada (220 e 380 V).
De acordo com Anatriello (2017, p. 11), "As razões para a escolha de sistemas pneumáticos é sua rapidez em executar tarefas que
requerem grande precisão, diminuindo o tempo necessário para a fabricação e diminuindo eventuais perdas por erros de construção.
Sua fácil capacidade de implementação viável em pequenas e grandes quantidades o torna ideal para qualquer tamanho disponível de
terreno fabril".
ANATRIELLO, M. S. Controle da velocidade de um atuador pneumático linear de dupla ação. 2017. Trabalho de Conclusão de Curso
(Bacharelado em Engenharia de Controle e Automação) – Universidade Tecnológica Federal do Paraná, Cornélio Procópio, 2017.
Disponível em: http://repositorio.utfpr.edu.br/jspui/bitstream/1/7146/2/CP_COEAU_2017_2_09.pdf. Acesso em: 29 dez. 2021.
Com base nisso, analise as alternativas a seguir sobre sistemas pneumáticos e marque a correta.
a. Os sensores captam informações dentro do sistema pneumático e as enviam para o compressor.
b. Os controladores são componentes existentes em sistemas pneumáticos que direcionam o �uxo do �uido.
c. Os Controladores Lógicos Programáveis (CLPs) aumentam os erros dentro de circuitos pneumáticos, os quais devem ser
evitados.
d. Alguns sensores utilizam o magnetismo para captação de informações ou de materiais metálicos existentes no sistema.
e. O atuador é o componente responsável pela compressão ou pressurização do �uido gasoso dentro do sistema pneumático.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
  CS 
http://repositorio.utfpr.edu.br/jspui/bitstream/1/7146/2/CP_COEAU_2017_2_09.pdf
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
14/03/2023, 08:52 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=1823299&cmid=777270 5/6
Questão 8
Correto
Atingiu 1,00 de 1,00
Questão 9
Correto
Atingiu 1,00 de 1,00
Os sistemas pneumáticos são compostos por elementos que realizam a �ltragem do ar ou do gás. Eles comprimem ou pressurizam o
�uido gasoso, transportam-no, regularizam a pressão e distribuem-no. Dentro do sistema, existe o circuito pneumático, formado por
válvulas, cilindros e tubulações.
Com base nisso, marque a alternativa correta que tenha o(s) item(ns) que faz(em) parte do circuito pneumático, além daqueles citados
no texto introdutório.
a. Sensores.
b. Manômetro.
c. Termômetro.
d. Pressostato.
e. Bombas.
Nos sistemas eletro-hidráulicos e eletropneumáticos, é comum a adoção de válvulas eletropilotadas, também conhecidas como
eletroválvulas. Estas são dotadas de um solenoide, que na verdade é uma bobina de campo. Quando se pretende acionar o referido
solenoide para a comutação de um estado, sem a necessidade de continuidade da energização desta bobina, se faz comum a adoção
de um tipo especí�co de válvula.
Assinale a alternativa abaixo que representa este tipo de válvula.
a. Estáveis.
b. Biestáveis
c. Instáveis.
d. Triestáveis.
e. Monoestáveis.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
  CS 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
14/03/2023, 08:52 Atividade 4 (A4): Revisão da tentativa
https://ambienteacademico.com.br/mod/quiz/review.php?attempt=1823299&cmid=777270 6/6
Questão 10
Correto
Atingiu 1,00 de 1,00
Os circuitos hidráulicos possuem simbologias muito características. Sua composição leva em conta a sua lógica de funcionamento, de
modo a avaliar o �uxo do �uido hidráulico na sequência do diagrama. Estas simbologias são regidas e padronizadas segundo as
normas ISO 1219 e DIN 24300, e no Brasil são regidas pelas NBR 8896 e 8897.
ABNT – ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8896 – Símbolos grá�cos para sistemas e componentes hidráulicos e
pneumáticos – Símbolos básicos e funcionais. Rio de Janeiro: ABNT, 1985.
ABNT – ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8897 – Símbolos grá�cos para sistemas e componentes hidráulicos e
pneumáticos – Transformações de energia. Rio de Janeiro: ABNT, 1985.
Assinale a alternativa CORRETA a seguir, que aponta a sequência das 3 (três) simbologias demonstradas na �gura acima.
a. 1. Válvula de segurança; 2. Filtro; 3. Cilindro de dupla ação.
b. 1. Válvula de sequência; 2. Separador; 3. Cilindro de simples ação.
c. 1. Válvula de segurança; 2. Trocador de calor; 3. Cilindro de simples ação.
d. 1. Válvula de segurança; 2. Filtro; 3. Cilindro de simples ação.
e. 1. Válvula de sequência; 2. Filtro; 3. Cilindro de simples ação.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
  CS 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
