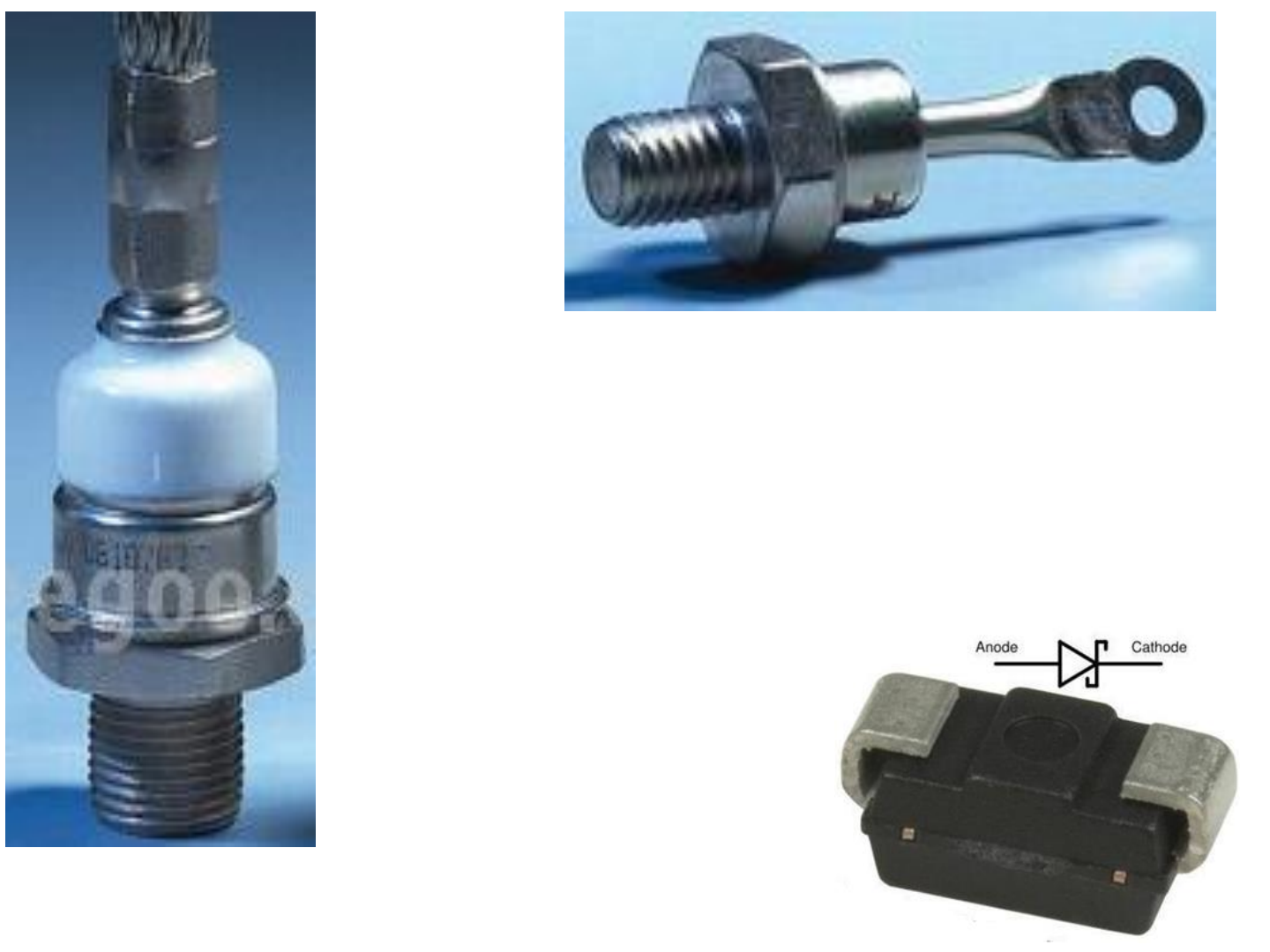

Circuitos con diodos
EAP DE ELECTRONICA
UNH-FIES
n=2;
K=1.38*10^(-23);%J
q=1.6*10^(-19);%C
T=20+273;%°K
Vt=K*T/q
Vtmv=Vt*1000
Vtmv =25.2712
Sea el circuito de la figura, cuya señal de entrada se muestra a
continuación, el circuito cuya forma de onda de salida desea
conocer. El análisis del diodo es por tramos.
En el circuito mostrado con el transistor y analizar su estructura. Contestar:
a) En la posición que está el interruptor s. ¿cuál es el estado del transistor?¿Que valor
tiene Ib, Ic?
b) Si cerramos el interruptor S ¿Cuál será el estado del transistor?¿Qué valor tendrán
Ib y Ic
c) En qué estado del transistor el led estará encendido?
d) Será suficiente la intensidad del colector para encender el LED?
Solución:
Si S esta abierto entonces Ib=0,Ic=0, el
Transistor esta en Corte o no conduce
Si se sierra S, el transistor está en
Saturación (transistor conduce), el
desarrollo es el siguiente.
El LED enciende cuando el transistor esta
saturado
Determinar las corrientes I1,I2 e ID1 , para la red de la figura
El circuito con transistor y LDR analizar su estructura. Contestar:
a) ¿En qué estado se encuentra el transistor y el LED cuando LDR esté
completamente iluminada? Razonar la respuesta.
b) ¿Cuál será el estado del transistor y del LED cuando la LDR esté
totalmente a oscuras ? Razonar la respuesta
c) Calcular RB´= (Rb1+Rb2), para que el transistor esté en conducción,
proporcione a la base una intensidad de corriente de 0.1mA
d) Calcular el valor de la resistencia RC para obtener una intensidad de
corriente en el LED de 30 mA.
COMPUERTAS LOGICAS
Compuerta OR implementada con diodos
Armar el circuito mostrado
Rectificadores (Introducción)
En muchas aplicaciones, la carga alimentada requiere una
tensión continua. La conversión CA/CC es realizada por
convertidores estáticos de energía, comúnmente
denominados rectificadores. Por tanto, un rectificador es un
sistema electrónico de potencia cuya función es convertir una
tensión alterna en una tensión continua.
En una primera clasificación, podemos diferenciar los
rectificadores de acuerdo con el número de fases de la
tensión alterna de entrada (monofásico, bifásico, trifásico,
hexafásico, etc.).
Armar el circuito rectificador de media onda de la figura
utilice el PSIM
Tensión y corriente de salida
Armar el circuito rectificador de onda de la figura
utilice el PSIM
Tensión y corriente de salida
Armar el circuito rectificador trifásico de la figura
Tensión de salida
Dentro de estos, podemos diferenciar los rectificadores
en función del tipo de conexión de los elementos
(media onda y de onda completa). Otra posible
clasificación es según su capacidad de ajustar el valor de
la tensión de salida, ello depende de si se emplean
diodos o tiristores. Lo rectificadores no controlados son
aquellos que utilizan diodos como elementos de
rectificación, en cuanto que los controlados utilizan
tiristores o transistores.
Rectificador monofásico de media onda
Eficiencia (Ƞ)
» Hallar en la carga : Vdc, Idc, VRMS y η
IRMS
Rectificador onda completa
Factor de rizado
Si bien el objetivo último de un rectificador es
obtener una tensión continua, es inevitable que
superpuesta a ésta aparezcan componentes
armónicos. Se define el ripple o rizado como la
suma de estos componentes:
Para cuantificar el ripple se introduce el factor
de ripple, definido como el cociente entre el
valor eficaz del ripple y el valor medio de la
señal, expresado normalmente en forma
porcentual:
• Calcular el FR, para media onda y onda completa
• Remplazando valores en la formula de FR, se tiene los siguientes
resultados
Factor de Forma (FF)
Factor de Forma (FF): define la forma de la
tensión de salida=(Vrms/Vdc)
VOLTAJE PICO INVERSO
simulación
RECTIFICACION POLIFASICA ½ ONDA
Sea el circuito mostrado:
Los circuitos polifásicos que usan «m» fases usaran «m» diodos,
entonces dividirá el periodo en 2π/m ángulos de conducción de
los diodos diodos, ejemplo m=2 entonces los diodos conducen
cada 2x180/2= 180°; si m=6 entonces los diodos conducen
2π/6= π/3= 60°
ONDA COMPLETA
ONDA COMPLETA
RECTIFICADOR DE MEDIA ONDA NEGATIVA
Rectificador de onda positiva
RECTIFICADOR DE ONDA COMPLETA
Comparador de tensión con zener
Limitadores de tensión
