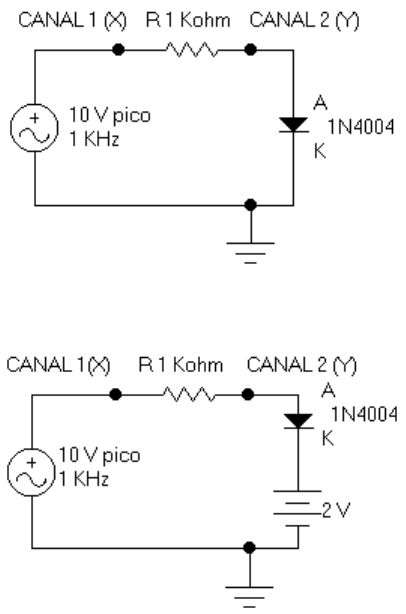

CIRCUITOS RECORTADORES • Son redes de diodos que tiene la habilidad de “recortar” una porción de la señal de entrada sin distorsionar la parte restante de la forma de onda alternante. • El recorte de onda depende de la orientación del diodo la región positiva o negativa de la señal de entrada es recortada. • Recorta diversos tipos de onda alternante: cuadrada, senoidal, triangular, etc.. • Las categorías principales son recortador serie y recortador paralelo. Serie: el diodo esta en serie con la carga. Paralelo: el diodo está en una rama paralela a la carga. TIPOS DE ONDA ALGUNOS TIPOS DE CIRCUITOS RECORTADORES Circuito recortador que transmite la parte de la señal de entrada que es más negativa que VR + Vγ Circuito recortador que transmite la parte de la señal de entrada que es más positiva que VR - Vγ Circuito recortador a 2 niveles (circuito rebanador)
