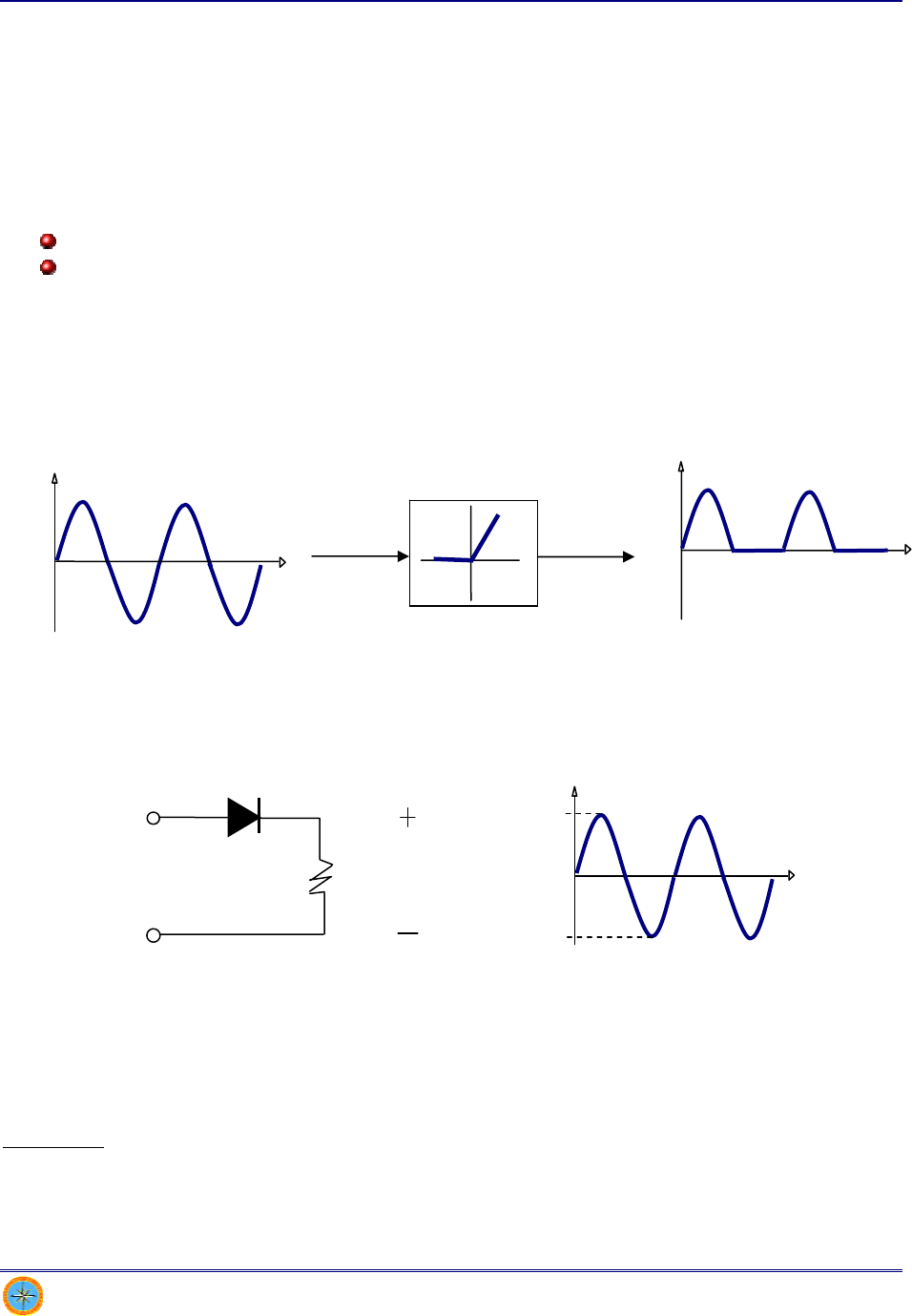

Circuitos R ectificadores 1/ 8 1. In t roducci ón Un circuito rectificador es un circuito que tiene la capacidad de convertir una señal de c.a. en una señal de c.c. pulsante, transformando así una señal bipolar en una señal monopolar. Se tienen dos tipos de rectificación: Rectificación de Media Onda Rectificación de Onda Completa 2. Ci rcui to Rect i fi cador de Medi a Onda Este circuito genera una señal de c.c. a partir de una señal de c.a. truncando a cero todos los semiciclos de una misma polaridad en la señal de c.a. y dejando igual a los semiciclos de la polaridad contraria. (Figura 1). Figura 1 El esquema circuital básico para este tipo de rectificación se muestra en la figura 2. Figura 2 El análisis de este circuito se hace por separado para cada semiciclo de la señal de entrada Vi, determinando la salida Vo para cada semiciclo. Para Vi>0 (Semiciclo positivo de Vi) El esquema circuital para este caso se muestra en la figura 3. t Vi Vim -Vim T/2 T Vi R V D t Vi Vi Vo t Vo Electrónica Prof. Julima A nato Circuitos R ectificadores 2/ 8 D K A Vi > 0 RL Vo D i D ON Vi > 0 RL Vo D i Vo = Vi Vi < 0 R Vo A K i D Figura 3 De la figura 3 se observa que cuando Vi>0, el diodo se polariza directamente, puesto que su terminal A está a un nivel de tensión mayor que su terminal K. Tomando el modelo ideal del diodo polarizado directamente: El dispositivo se comporta como un corto circuito y el esquema de la figura 3 es ahora equivalente al mostrado en la figura 4. Figura 4 El análisis para este semiciclo indica que para Vi>0 la salida Vo es igual a Vi tanto en magnitud como en fase. Para Vi<0 (Semiciclo negativo de Vi) El esquema circuital para este caso se muestra en la figura 5. Figura 5 La figura 5 muestra al diodo con su terminal K a un nivel de tensión mayor que el terminal A, lo que indica que el diodo está polarizado inversamente. Vi > 0 RL Vo i + - A D K + - D KA Electrónica Prof. Julima A nato Circuitos R ectificadores 3/ 8 Considerando al diodo como ideal, este se comporta como un circuito abierto para este caso, y por tanto la corriente en el circuito sería nula. - + A D K - + D KA La sustitución del símbolo del diodo en la figura 5 por su modelo ideal en polarización inversa, se muestra en la figura 6. D Vi < 0 RL Vo K A i D OFF D Vi < 0 RL Vo i = 0 Vo = 0 Figura 6 El análisis para este semiciclo indica que para Vi<0 la salida Vo es cero, con lo que se explica el truncamiento a cero de los semiciclos negativos para este circuito rectificador de media onda básico. La señal de salida Vo(t) se observa en la figura 7. Vi Figura 7 El comportamiento de los circuitos rectificadores se describe también a través de una gráfica conocida como curva de transferencia, la cual muestra la relación entre una señal de salida y una señal de entrada. El análisis del circuito indicó: Vo = Vi para Vi > 0 Vo = 0 para Vi < 0 La curva de transferencia Vo vs. Vi, (figura 8), resume los resultados del análisis. t VO Tvo=Tvi Vim -Vim T/2 T Electrónica Prof. Julima A nato Circuitos R ectificadores 4/ 8 Vo Vo = Vi Vo = 0 Vi Vi > 0 Vi < 0 Figura 8 3. Ci rcui to Rect i fi cador de Onda Compl eta Este circuito genera una señal de c.c. a partir de una señal de c.a. con todos los semiciclos de la señal de esta señal, invirtiendo todos los semiciclos de una misma polaridad para igualarlos a la otra. (Figura 9) t Vi Vi Vo Vo t Figura 9 Para lograr una rectificación de onda completa se plantean dos esquemas circuitales básicos: Circuito Rectificador de Onda Completa con Transformador de Toma Central Circuito Rectificador de Onda Completa con Puente de Diodos 3.1. Ci rcui to Rect i fi cador de Onda Compl eta con Transformador de Toma Central Un transformador de toma central es aquel cuyo devanado secundario está dividido en dos para disponer así de dos voltajes secundarios Vs. (Figura 10) La división del devanado secundario se llama toma central. Electrónica Prof. Julima A nato Circuitos R ectificadores 5/ 8 V1 V1 Vs Vs RL Vo D1 D2 t Vs Vsm -Vsm T/2 T Figura 10 El rectificador de onda completa con transformador de toma central se muestra en la figura 11. Figura 11 Al igual que para el rectificador de media onda, el análisis de este circuito se hace por separado para cada semiciclo de la señal de entrada (en este caso Vs), determinando la salida Vo en cada caso. Tomando en cuenta el modelo ideal del diodo: Las figuras 12 y 13 ilustran el comportamiento del circuito para los semiciclos positivos y negativos, respectivamente. V1 V V Toma Central Vs V1m Vsm t D + - KA + - D KAPolarización Directa D → ON - + D KA - + D KA D → OFF Polarización Inversa Electrónica Prof. Julima A nato Circuitos R ectificadores 6/ 8 Vs > 0 (Semiciclos positivos) Figura 12 Vs < 0 (Semiciclos negativos) Figura 13 Las figuras 12 y 13 indican que para este rectificador sólo un diodo trabaja para cada semiciclo. La figura 13 muestra la inversión de los semiciclos negativos para igualarlos a los semiciclos positivos. La señal de salida Vo(t) se observa en la figura 14. Figura 14 El análisis del circuito, refleja: Vo = Vs para Vs > 0 Vo = -Vs para Vs < 0 Vs>0 Vs>0 RL Vo D1 D2 D1 ON D2 OFF D1 Vs Vs RL D2 i Vo Vo = Vs Vs < 0 Vs < 0 RL Vo D1 D2 OFF D1 D2 ON Vs Vs RL D2 D1 Vo i Vo = -Vs Vo t Vs T/2 T Tvo = Tvi / 2 Electrónica Prof. Julima A nato Circuitos R ectificadores 7/ 8 sto se representa gráficamente en la curva de transferencia Vo vs. Vs. (Figura 15) Figura 15 2. Ci rcui to Rect i fi cador de Onda Compl eta con Puente de Di odos ste circuito (figura 16) utiliza 4 diodos en configuración de puente para la rectificación Figura 16 El análisis se realiza por separado para cada se lo de la señal de entrada Vi a fin omando el modelo ideal del diodo, las figuras 17 y 18 muestran el comportamiento del E Vs > 0 Vs< 0 Vs Vo 3. E de onda completa. Vo = Vs Vo = -Vs t Vim Vi Vi RL Vo D1 D2 D3 D4 micic de determinar la salida Vo en cada caso. T circuito para los semiciclos positivos y negativos de Vi, respectivamente. Electrónica Prof. Julima A nato Circuitos R ectificadores 8/ 8 Vi > 0 (Semiciclos positivos) Figura 17 Vi < 0 (Semiciclos negativos) Figura 18 a figura 18 muestra la inversión de los semiciclos negativos para igualarlos a los e observa de las figuras 17 y 18 que sólo dos diodos trabajan en cada semiciclo, a el análisis de este circuito rectificador se concluye: Vi > 0 RL Vo D1 D2 D3 D4 ON D1 D2 ON D3 OFF D4 OFF Vi > 0 RL D1 D2D3 D4 Vo Vo = Vi Vi < 0 D1 D2 D3 D4 RL Vo OFF D1 D2 OFF D3 ON D4 ON Vi < 0 D1 D2 D3 D4 RL Vo Vo = -Vi L semiciclos positivos. S diferencia de los circuitos rectificadores anteriores. D Vo = Vi para Vi > 0 Vo = -Vi para Vi < 0 or tanto las gráficas para la señal Vo(t) y la curva de transferencia Vo vs. Vi son semejantes a las figuras 14 y 15 del rectificador de onda completa con transformador de toma central. P Electrónica Prof. Julima A nato
