Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
T e m a : C A N A L E S
 julio 2011
1) Introducción.
Los canales son las estructuras básicas para conducir el agua de riego hacia los
puntos de entrega en las parcelas, lotes o chacras. Los canales pueden utilizarse también
para la remoción de los excesos hídricos. En nuestro país tanto los canales de riego como
los de drenaje, en general, son canales en tierra. Los canales en tierra pueden ser con un
terraplén hacia el lado de abajo o “de una pierna”, con terraplenes a ambos lados o“dos
piernas”, o excavados y a su vez pueden estar revestidos o no. En los sistemas de riego
prediales en los últimos 60 años atrás en el Uruguay no se construyeron canales
revestidos en hormigón, estos revestidos fueron hechos en la época inmediatamente
después de la 2ª Guerra Mundial cuando el Estado impulsó Sistemas de Riego
Multiprediales en base a Bombeos desde el Río Uruguay y alguna represa en el Dpto. de
Lavalleja en Aguas Blancas. En los canales el agua fluye por la acción de la gravedad. La
conducción del agua de riego por canales es la forma más económica de conducción del
agua, en comparación con tuberías y especialmente si comparamos caudales
transportados.-

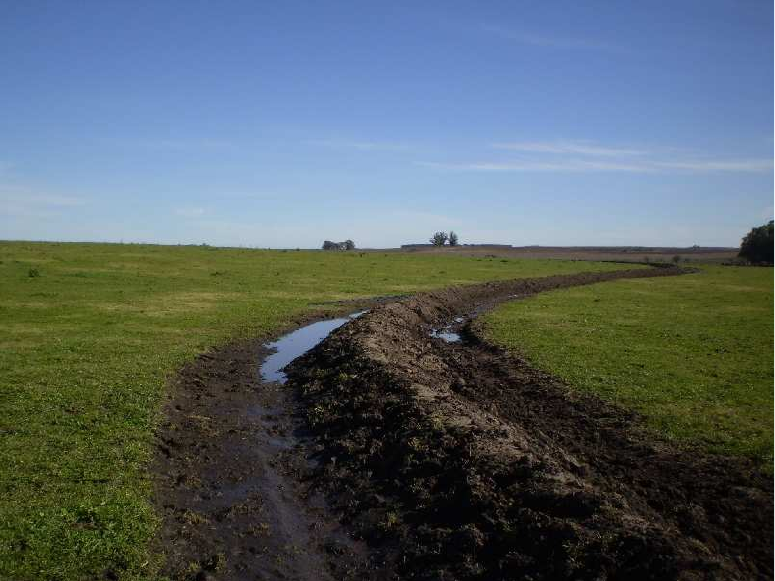

Canal de ladera construido con arado de 4 discos y terminado con pala de cola de tres puntos, para un sistema de
riego. También podría ser una terraza de drenaje no cultivable, para acortar la longitud de la ladera y disminuir las
pérdidas de suelo en un sistema agrícola de siembra directa.
Los canales de terraplén a un lado, “de una pierna” o de ladera, son los más comunes
en las estructuras de conducción del agua en tierras de laderas.
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 1
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Canal de ladera de bastante mayor capacidad del anterior, construido con retroexcavadora y en pendiente del
terreno del orden del 2%. La vista no es en época de riego, atiende un área de hasta 700 hás de arroz Q ≈ 1,2 m3/s.
Canal excavado construido con retroexcavadora, conecta el canal de ladera al ocurrir una parte más elevada del
terreno y conviene en este ejemplo continuar el canal de ladera a lo largo del camino a la derecha.
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 2
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Canal de drenaje o terraza de base angosta no cultivable en una chacra de más de 10 años de cultivo en siembra
directa con problemas de erosión moderada, recién construida con un gradiente de 0,0006 m/m.
Terraza inmediatamente aguas debajo de la anterior, unos años después luego de una lluvia con agua acumulada
en la zona del desagüe natural, como estaba previsto en el diseño, para incrementar la acumulación hídrica,
favorecer el desarrollo de vegetación y recuperar el campo.
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 3
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Cuando hay un flujo en un canal o una tubería, de tal modo que el agua tiene una
superficie abierta a la atmósfera, se trata del flujo en un canal abierto. La principal
diferencia entre el flujo confinado en las tuberías y el flujo en canales abiertos, es el
hecho de que en los canales abiertos el área de la sección transversal no está
predeterminada como en las tuberías, sino que es una variable que depende de
muchos otros parámetros del flujo. Es por esta razón que los cálculos hidráulicos
relacionados con el flujo en los canales abiertos, presentan los aspectos más
complejos en toda la ciencia hidráulica. Sin embargo, su importancia práctica es
ilimitada para la comprensión del comportamiento del agua en ríos, arroyos y canales
Notoriamente, las tuberías y los canales abiertos tienen mucho en común, debido a que
ambos conducen agua. No obstante, las principales diferencias entre el flujo en las
tuberías y el flujo en los canales abiertos son las siguientes 1:
Tuberías Canales abiertos
A
El flujo es causado por la presión, por tanto,
tendrá lugar sin importar la alineación que
tenga el conducto
A
El flujo es causado por la gravedad; por
consiguiente el canal debe tener pendiente
hacia abajo.
B
La sección transversal del conducto es
constante a lo largo de la tubería y está
definida por el diámetro.
B
La sección transversal del canal puede variar
a lo largo del recorrido del flujo.
C
La presión de la tubería puede tener
cualquier magnitud específicamente en
cualquier punto alrededor del perímetro de la
tubería.
C
El perímetro de la sección transversal consta
de dos partes: superficie libre y perímetro
mojado, donde el agua está en contacto con
los límites del canal. La presión en la
superficie libre es siempre cero (presión
atmosférica).
En los sistemas de riego puedo emplear canales propiamente de riego en los cuales
la descarga de los mismos se puede considerar constante, es decir, la descarga no
cambia no varia en el tiempo, en otras palabras el flujo es permanente.
Pero también hay situaciones que emplearemos en el sistema de diseño del riego,
canales de drenaje, como por ejemplo terrazas, que funcionan como un canal de
drenaje de los excesos hídricos de escorrentía, y estos canales de drenaje tienen una
descarga o flujo que varía en el tiempo y el flujo no es permanente.- Por lo tanto
esencialmente un canal de riego no funciona teóricamente exactamente igual que un
canal de drenaje, y es una diferencia conceptual que debemos tener en cuenta a la
hora de realizar los diseños y manejar pendientes especialmente en las condiciones
agropecuarias del Uruguay, con canales en tierra sin revestimientos.
¿ Que significa flujo permanente? Al describir el movimiento de los fluidos se puede
usar el siguiente enfoque, se puede seguir el recorrido de la partícula fluida a través del
1 Simon,A.L. Practical Hydraulics (2ª Edition) Nueva York, John Wiley and Sons, Inc. 1981.-
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 4
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
espacio definiendo la situación y tiempo de llegada a cada punto. Velocidad quiere
decir cambio de posición de una partícula de agua dentro del fluido durante un cierto
intervalo de tiempo. En la figura de abajo tenemos
una partícula x1 en el tiempo t1 , si la misma partícula se encuentra más tarde en la
posición x2 y en un tiempo t2, entonces la velocidad de la partícula será x2-x1 / t2-t1 .-
Al tomar intervalos de tiempo más cortos, y más aún al ∆t ser extremadamente
pequeño la trayectoria de las partículas se vuelve una línea tangente a la trayectoria en
el punto x1. En este caso se trata de un vector de velocidad en el punto x1, donde la
magnitud del vector de velocidad significa la rapidez de la partícula que se mueve.
Ahora bien, si la sucesión de partículas de agua que pasa por x1 tiene vectores
idénticos de velocidad, se dice que se trata de un flujo permanente.
Ahora bien resumiremos algunas definiciones, un flujo en canal abierto es el flujo en
cualquier conducción en la cual el agua circula con una superficie libre, tal como en
ríos, arroyos, cañadas y canales de riego. Las alcantarillas o caños de hormigón o de
otro material a través de caminos o vías de circulación, las obras de toma en represas,
se comportan como canales abiertos siempre y cuando el flujo hídrico no llene
completamente su sección.
Flujo permanente es aquel en el cual no varía la tasa de descarga en el devenir del
tiempo en una sección dada, enotras palabras, la tasa de caudal o flujo se mantiene
constante en una sección determinada. El caudal en un río, arroyo, tiende a ser
permanente excepto en períodos de crecientes o sea en períodos de escurrimientos
directos en la cuenca en ocasión de lluvias.
Con la suposición de flujo permanente, el problema que se origina con el principio B
enunciado más arriba es manejable. Según la ley de conservación de masa, la
siguiente ecuación ha de ser válida a lo largo de la longitud total del canal:
Q = v1 x A1 = v2 x A2 = v3 x A3 =……Vn x An (1)
En esta ecuación la descarga Q es constante, v es la velocidad media, A es la
sección transversal del flujo de agua, y los subíndices 1,2,3, ….n se refieren a
posiciones arbitrarias a lo largo del recorrido del flujo.
Ejemplo 1. La velocidad en la sección transversal 1 de un canal es de 1,4 m/s y el
área de la sección en ese lugar es de 2,8 m2. Un poco más aguas debajo de esta
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 5
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
sección,en la sección 2, el área perpendicular al flujo es de 4,2 m2. ¿ Cuál será la
reducción correspondiente en la velocidad y cuál la descarga en el canal?
De acuerdo con la ecuación de la continuidad (1) el gasto o caudal de este canal es
de Q = 1,4 m/s x 2,8 m2 = 3,92 m3/s
Como el área en la sección 2 es de 4,2 m2, por la misma ecuación de la continuidad
la velocidad v2 = Q/ A2 ⇒ v2 = 3,92 m3/s / 4,2 m2 = 0,93 m/s
El principio C enunciado arriba, permite analizar como canales abiertos una serie de
tipos de conductos de flujo, como los cursos naturales ríos, arroyos, cañadas, canales
artificiales como los canales de riego, de drenaje y las alcantarillas. Sin embargo este
último conducto, las alcantarillas constituyen un caso especial. Las alcantarillas se
diseñan comúnmente para flujo por gravedad, cuando están llenas la superficie libre
del flujo es sólo una línea a lo largo del tope de la tubería, cuando la presión en el tope
de la tubería sobrepasa la presión atmosférica, ya no es posible aplicar los conceptos
de flujo en canales abiertos
En la práctica se encuentra que cuando una descarga Q fluye a través de un área A
de una sección transversal de un canal, es diferente la velocidad del flujo de las
partículas en cada punto del área.
 Generalmente, las velocidades más altas se encuentran en la porción central de la
sección, mientras que en los bordes, la velocidad puede ser casi cero.
En estos casos es conveniente definir la velocidad media como
 V media = Q / A (2)
donde A se considera perpendicular a la dirección del flujo
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 6
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
El radio hidráulico R es un término que se usa en canales abiertos, que se define como la relación entre la
sección hidráulica o sección de flujo A y el perímetro mojado, o sea R = A/P
Es evidente que R no es un radio en el sentido geométrico, sino que es un
parámetro que indica la transmisibilidad relativa de ciertas formas y áreas de sección.
Para la misma área de sección A, un canal ancho y poco profundo generará mayores
fuerzas de resistencia que otro donde la profundidad sea aproximadamente la misma
que el ancho; por tanto el primero tendrá un R menor al segundo y menor capacidad de
conducción de descarga. Para cada forma de canal, rectangular, trapezoidal,
parabólico es posible hallar la condición geométrica para el cual el radio hidráulico se
optimice. El radio hidráulico óptimo significa que se puede acarrear un volumen
determinado a una velocidad dada con la menor área de sección. Esto tiene gran
importancia en canales con revestimiento de hormigón o de acero u otros materiales de
alto costo, donde es necesaria la optimización de la sección para disminuir costos, pero
no es un procedimiento a seguir en canales de tierra sujetos a erosión y sedimentación.
El principio A introducido al principio, establece que la energía motriz en los canales
abiertos es la energía gravitacional. Si dos puntos de un determinado canal están
separados por una distancia L y las diferencias de elevación entre esos puntos es de
H, se tiene que cuando el agua fluye de un punto al otro adquiere una energía potencial
igual a H. El término S = H / L es una cantidad sin dimensión, el gradiente hidráulico,
que expresa la pendiente del fondo del canal. En los casos comunes en la naturaleza,
la pendiente del fondo de una corriente de agua varía de acuerdo con las condiciones
topográficas y geológicas. Además la descarga tanto de los canales naturales como los
artificiales, rara vez es permanente, o sea se alternan las avenidas o crecientes y los
períodos de bajos flujos.
Por lo tanto, para diferentes descargas, la sección transversal será diferente y junto
con ella cambiarán la profundidad del flujo, el radio hidráulico y todas las otras
propiedades geométricas. Entonces es importante reconocer que existe una variedad
importante de maneras como el agua puede fluir por un canal. Por ejemplo, bajo
condiciones especiales una manera sería en la que no haya aceleración ni
desaceleración, siendo esta condición única cuando la velocidad del flujo es constante
a lo largo del canal, se denomina flujo normal o flujo uniforme.
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 7
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Fondo del canal, línea de gradiente de energía, y superficie del agua en canales abiertos con un gasto
permanente; flujo acelerado, flujo normal y flujo desacelerado
El flujo normal o flujo uniforme se da en un canal de riego que está funcionando a
régimen, es decir luego del llenado del mismo en toda su extensión y con una entrada
Q1 (descarga de una compuerta o bomba) y salida a la chacra Q2 , donde Q1=Q2.
En condiciones de drenaje, por ejemplo en el canal de una terraza, donde el agua
escurre en ocasión de lluvias más o menos intensas en la chacra que son captadas por
el canal de drenaje, el flujo hídrico en la mayor parte del tiempo en la terraza es
acelerado. El supuesto o el empleo de fórmulas de flujo uniforme es una modelización
para lograr simplificar un diseño hidráulico, pero la realidad es diferente.
2 ) FLUJO UNIFORME
Generalidades.
En razón de las dificultades de cálculo asociadas con el análisis del flujo en canales
abiertos, los ingenieros al tratar de desarrollar métodos simples para los cálculos de
descarga, han desarrollado fórmulas para el caso en que la línea de energía se asume
paralela a la pendiente del fondo del canal.
En éste caso simplificado, la energía adquirida por el agua en cualquier punto, es
exactamente igual a la energía perdida por fricción. Como no existe ni aceleración ni
desaceleración, la profundidad de agua ( d ), así como la energía cinética ( v2 / 2g )
permanece constante. Esto indica a su vez que la pendiente Se de la línea del
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 8
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
gradiente de energía, ha de ser igual a la pendiente S del fondo del canal. Es decir, que
para el flujo uniforme la pérdida de carga entre dos secciones distantes una distancia L ,
es igual a la diferencia de cotas entre esas secciones.
O sea , que se asume para dicho flujo uniforme, Se = (Z2 – Z1) / L , donde Z1 y
Z2 son, respectivamente las cotas aguas arriba y aguas abajo respectivamente,del fondo
del canal y L es la distancia entre las secciones consideradas.
Fórmula para Flujo Uniforme
La fórmula más utilizada en la técnica para el flujo uniforme, es la fórmula de Manning
(1889)2, donde
 V (m/s) = 1 / n x R 2/3 x S ½ (3)
donde V velocidad promedio (m/s) , n coeficiente de rugosidad de las paredes del flujo
(adimensional), R (m) es el radio hidráulico de la sección de flujo hídrico y S es la
pendiente de la línea de energía ( m/m ).
El radio hidráulico R, se expresa por la relación entre la sección y el perímetro mojado.
En realidad, R no representa radio alguno, sino que más bien es un parámetro
geométrico, que indica la eficiencia de la sección transversal en la conducción del
agua. La sección A es un contribuyente positivo y el perímetro P es uno negativo
al movimiento del agua, ya que mientras esté presente una mayor cantidad de la
superficie del fondo para crear resistencia a la fricción, más se retardará el flujo.
Por el contrario, mientras mayor sea el área de flujo en comparación con P , con
mayor facilidad se moverá el agua. Una pauta para el diseño de canales, en
relación con lo que se acaba de discutir, es manejar relaciones ancho de fondo
(b) con relación al tirante de agua(d) ⇒ 2≤ b/d ≤ 4.
Otra pauta empírica para canales en tierra encespados es la fórmula del USBR3 ⇒ d = 0,5
x A ½ donde d es la altura de agua y A es igual a la sección mojada del canal.
El coeficiente n (coeficiente de Manning) es un coeficiente de rugosidad de las paredes
del canal, Un punto interesante a remarcar, es que, cualquiera sea el sistema de unidades
utilizado, métrico(SI) o inglés, los mismos valores se utilizan en ambos sistemas de
unidades, pero a los efectos prácticos, consideremos éstos como adimensionales.
Otro aspecto a tener en cuenta acerca de n , es que además de no ser un coeficiente sin
dimensiones ni una constante independiente, los estudios han demostrado que n depende
también de la velocidad, la profundidad y pendiente del canal. La figura de abajo muestra
la dependencia obtenida por el análisis de datos de campo.
2 Ven Te Chow, 1959, “Open Channel Hidraulics” International Student Edition McGraw-Hill Book Co.673 p.
3 US Bureau of Reclamation
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 9
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Cuadro tomado de Simon,A.L. Practical Hydraulics (2ª Ed.) Nueva York, John Wiley and Sons.Inc. 1981.-
Tabla 3.- Valores del coeficiente de rugosidad n para la fórmula de Manning.-
Buenas Regulares Malas
Tubo hierro sin revestir 0.012 0.014 0.015
Tubo hierro revestido 0.011 0.012 0.013
Tubo Hierro galvanizado 0.011 0.012 0.013
Tubo de latón, aluminio o de cobre 0.009 0.011 0.013
Caño Hormigón 0.012 0.013 0.015
Canal revestido hormigón 0.012 0.014 0.016
Piedra rejuntada con Cemento
Portland
0.017 0.020 0.025
Canales tierra rectos 0.017 0.025 0.030
Canales en tierra con curvas 0.030 0.035 0.040
Canales en roca 0.025 0.030 0.035
Canales con vegetación taludes 0.025 0.035 0.040
Arroyos rectilíneo,uniforme 0.025 0.028 0.035
Arroyo idem, con vegetación y
piedras
0.030 0.035 0.040
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 1
0
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Type of Channel Manning’s n
 Tomado del software “Flow-Pro2”
Natural channels
Clean and straight 0.030
Sluggish with deep pools 0.040
Major rivers 0.035
Floodplains
Pasture, farmland 0.035
Light brush 0.050
Heavy brush 0.075
Trees 0.150
Excavated earth channels
Clean 0.022
Gravelly 0.025
Weedy 0.030
Stony, cobbles 0.035
Artificially lined channels
Glass 0.010
Brass 0.011
Steel, smooth 0.012
Steel, painted 0.014
Steel, riveted 0.015
Cast iron 0.013
Concrete, finished 0.012
Concrete, unfinished 0.014
Planed wood 0.012
Clay tile 0.014
Brickwork 0.015
Asphalt 0.016
Corrugated metal0.022
Rubble masonry 0.025
Source: Chow, V.T., Open Channel Hydraulics, McGraw-Hill, New York, 1959.
Por tanto, el caudal de descarga de un canal en flujo uniforme se calcula mediante la
expresión
 Q = A x 1 / n x R 2/3 x S ½ ( 4 )
donde Q ( m3/s), A (m²), R(m) ,S (m/m).
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 1
1
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
El radio hidráulico R, se expresa por la relación entre la sección y el perímetro
mojado.
En el diseño de canales se trata de seleccionar el mejor radio hidráulico posible,
pero el tema del radio hidráulico óptimo, o de otro tipo, es un proceso difícil y no adecuado
para el diseño de canales en tierra. El diseño de la sección más eficiente (la mejor
sección hidráulica) no es aplicable ni adecuado para canales en tierra que son canales
erosionables, sino en cambio para canales revestidos por ejemplo, de hormigón. El costo
del hormigón simple en el campo, es del orden de 150 a 200 veces más caro, más costoso
que el movimiento de tierra. En conclusión, no se diseñan canales en tierra para que
funcionen a su máxima eficiencia hidráulica, porque ello conlleva a un proceso erosivo de
los mismos con las dimensiones que se obtienen, donde se optimiza el radio hidráulico.
Con relación a la pendiente de la canalización, el problema varía en función de un
canal de riego y un canal de drenaje. Hay que tener presente que, en una canalización de
riego el técnico tiene más flexibilidad para definir la pendiente con la cual va a construir su
canal de irrigación, en cambio en el caso del drenaje el técnico está preso o cautivo en
general de las condiciones topográficas. También la situación es variable dependiendo del
tipo de drenaje superficial que estamos intentando resolver. El drenaje superficial de
chacras mediante terrazas de canal, por ejemplo, es similar al caso de una canalización de
riego, con la salvedad de que el técnico debe tener presente que en el caso del drenaje el
flujo hídrico será mas bien acelerado, no permanente, por el cual debe tener más
precauciones con la selección del gradiente de canal.
La inclinación S o pendiente del canal tiene una importancia fundamental en la
conducción de un caudal determinado de agua, en una determinada combinación de
ancho de fondo b y radio hidráulico R, de tal forma que un canal en tierra no se vea
obstruido por deposición de limo o erosionado en los costados o en su base. Por tanto la
selección de una pendiente S en el diseño debe ser orientada por alguna serie de leyes
que establezcan esa estabilidad de un canal. En realidad estas leyes son empíricas y es
sabido por ejemplo que a mayor caudal de transporte de un canal menor debe ser la
pendiente, así como en la naturaleza se sabe que los ríos de mayor caudal tienen
menores pendientes que ríos menos caudalosos. Las ecuaciones de régimen
establecidas por Lacey4 establecen para la pendiente
 S = f 5/3 / 3340 Q 1/6 ( 5 )
Donde f es un factor de limo que para todos los propósitos prácticos varia entre 0,6 ≤f
≤1,2
y Q es el caudal en m3/s.
De ahí que en función de los caudales de descarga el lector puede manejar las siguientes
pendientes de diseño de un canal de drenaje5

Q ≤ 1,0 m3/s 5.10-4 ≤S≤1,5 .10-3 m/m
1≤Q≤2 m3/s S = 3.10-4 m/m
Q≥ 2 m3/s S = 2.5 10-4 m/m
4 Lacey,Gerald. Stable channels in alluvium, Proc.Inst of Civil Engrs, London, Vol.229,1930, pp. 259,384.-
5 Ghosh,S.N. 1999. Flood Control and Drainage Engineering 2nd Edition. Balkema/Rotterdam/Brookfield. 299 p.-
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego”1
2
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
En cuanto a la máxima velocidad permisible en un canal en tierra, o máxima
velocidad no erosionable, es la mayor velocidad media admisible en el canal que no
provoque erosión en la canalización. El tema no es sencillo porque la velocidad es muy
incierta y variable y sólo puede estimarse correctamente con experiencia y conocimiento
del fenómeno hidráulico. En general, con el tiempo un viejo canal bien manejado, puede
soportar mayores velocidades que uno recién construido, porque un viejo canal en su
lecho tendrá mayores sedimentos, partículas coloidales y por tanto estará mucho más
estabilizado, con vegetación. Por todo esto, las máximas velocidades hay que tomarlas
con precaución y más vale manejarse por debajo de las mismas y alejados de las
máximas. Las máximas velocidades permisibles se logran con gramíneas y el pasto
bermuda (Cynodon ) es el pasto más resistente a altas velocidades de hasta 2- 2,4 m/s, la
mezcla de pastos admite velocidades del orden de 1,20 m/s. Como pueden observar lo
deseable para controlar la erosión de un canal no es lo deseable para la chacra y la
producción de cultivos de valor. Por todo esto, es una buena práctica por experiencia,
mantener las velocidades de diseño de las canalizaciones por debajo de 0,6-0,8 m/s.-
Para canales sin vegetación los estudios hechos por el US Bureau of Reclamation
indican que la erosión y socavación de los canales en tierra no ocurrirá a menos que el
número de Froude sea mayor a 0,35, esto es,
 v erosión ≥ 0,35 √ g y (6)
En conclusión, como otros expertos hidráulicos citados en la bibliografía, el autor
sugiere, como criterio de diseño de canales en tierra, que están sujetos a procesos
erosivos, manejar las pautas anteriores, mantenerse por debajo de velocidades
permisibles, tener en cuenta el concepto del número de Froude (flujo subcrítico) ,
manejarse con gran cautela con los gradientes o pendientes de diseño del canal, y
finalmente definir las dimensiones en función de la maquinaria disponible para ejecutar las
obras y pautas económicas.-
Para resolver el dimensionado de un canal, se sugiere realizar la siguiente rutina que es
iterativa :
1) Definir el gasto o caudal Q que deberá conducir el canal.
2) Determinar la pendiente S de acuerdo con las pautas manejadas, con la
disponibilidad de elevación para perder sin afectar área de riego superficial.
3) Determinar la máxima velocidad permisible V de acuerdo con los suelos y la
posible vegetación
4) Seleccionar un valor de n apropiado
5) Determinar el valor requerido para R = ( V n / S ½ ) 3/2
6) Por prueba y error, determinar las dimensiones b, z, d de la canalización que
satisfagan las condiciones.
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 1
3
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Ejemplo 2.
Un canal de sección rectangular de hormigón armado, de 1,5 m de ancho se aplica
sobre una pendiente de S = 0,003 ¿Cuál será el gasto si la profundidad normal es de
0,5m?
Si el canal es rectangular Z = 0, por tanto obviamente A = bd.
El área es A = 1,5 x 0,5 = 0,75 m2 . De la Tabla 3 surge que para el hormigón n =0,013.
El perímetro mojado es de 0,5 x2 + 1,5 = 2,5 m, por lo tanto el radio hidráulico R será igual
a R = 0,75 / 2,5 = 0,3 m.
Sustituyendo en la ecuación de Manning, V m/s= 1/0,013 x 0,3 2/3 x 0,003 ½ = 1,88 m/s.
Por tanto el gasto hidráulico será de Q = 0,75 x 1,88 = 1,41 m3/s.-
Ejemplo 3.
Tenemos tanques de gas-oil cortados longitudinalmente que están soldados para formar
un acueducto de 50 metros de longitud. La chacra de arroz donde voy a instalar este
acueducto es de tal tamaño que necesito un caudal Q = 0,100 m 3/s y dispongo de un
gradiente máximo de 0,01 m/m. ¿El acueducto es de suficiente tamaño para el caudal
requerido?
Los conductos circulares parcialmente llenos como una alcantarilla se diseñan para que la
relación carga/ diámetro. h/D ≤ 0,6, el diámetro de los tanques es de unos 0,56 m,
asumiendo una carga de agua en el acueducto de h = 0,3, la relación
h/D = 0,3 /0,56 ⇒ 0,54 , de acuerdo a la tabla 5.3 (“Embalses Agrícolas”) para esa
relación resultan
 A / D2 P / D R / D
0,4327 1,6509 0,2620
Calculamos la velocidad del flujo para luego verificar el caudal Q, asumiendo el máximo
gradiente disponible, n = 0,012 R = 0,2620 x 0,56 = 0,147 m
Por tanto V = 1 / 0,012 x 0,147 2/3 x 0,01 ½ = 2,31 m/s
La sección de flujo será 0,4327 x 0,562 = 0,136 m2 , Q = 0,136 x 2,31 = 0,314 m3/s
Respuesta: el acueducto es más que suficiente para el caudal requerido, si utilizo toda la
pendiente disponible.
Si la pendiente del acueducto la disminuimos a la mitad, 0,25 / 50 = 0,005 m/m, la
velocidad del flujo en el acueducto de medios tanques soldados, ascendería a 1,631 m/s ,
por lo que con un acueducto de estas características y pendientes del 0,5 % .
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 1
4
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Q = 1,631 m/s x 0,136 m2 = 0,22 m3/s se pueden conducir hasta 220 l/s.-
Como conclusión práctica un acueducto como éste, hecho con medio tanque de gas-oil o
de aceite, permite manejar sin problemas hasta 200-250 l/s. En la zona arrocera muchas
veces es necesario pasar una Cañada más o menos importante y el acueducto elevado
es una solución práctica frecuente para áreas alrededor de 100-120 hás, donde esta
estructura le hace perder al técnico ≈ 0,25 m de carga hidráulica potencial para la
distribución de agua por gravedad.
En el desarrollo del tema Alcantarillas el lector comprobará que para caños de hormigón
de 1 metro de diámetro la pendiente óptima de la misma es de ≈ 0,004 m/m y para caños
de 0,50 m la pendiente óptima de la misma es de ≈ 0,005 m/m.-
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 1
5
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Tomado de M,Koolhaas 2003.Embalses Agrícolas,Diseño y Construcción
Para resolver los problemas de canales en este curso, tenemos varias opciones de
cálculo: 1) el clásico y antiguo uso de nomogramas pasados al sistema métrico
(USDA,1954), 2) el uso de la calculadora científica aplicando las fórmulas en cada caso,
3)el uso de calculadora programable como la HP 42S proporcionada, con los programas
suministrados y 4)la utilización del software Flow-Pro2 también suministrado al estudiante.
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 1
6
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Las fórmulas para el cálculo de los diferentes parámetros de las formas de canales
trapezoidales, triangulares y parabólicos son las que se muestran a continuación:
Aclaración de los símbolos:
A es el área de la sección mojada, b es el ancho del fondo, P es el perímetro mojado, R es el radio
hidráulico, Z es la relación de taludes (horizontal/vertical), d es la carga hidráulica o profundidad
de agua y t es al ancho del flujo de agua a la presión atmosférica.
Ejemplo 4.
Veamos por ejemplo el caso del diseño de un canal en un cultivo de arroz, se
requieren Q = 1,4 m3/s. De acuerdo con pautas anteriores y por experiencia se
maneja en principio S = 5.10 -4 m/m, para un canal de una extensión del orden de los
5000 metros. La velocidad máxima permisible de acuerdo a las condiciones de suelo
presente se fija en V max = 0,7 m/s y el n = 0,035.
4.1 Respuesta enbase a S = 0,0005 m/m
El radio hidráulico requerido será R = ( V n / S ½ ) 3/2 ⇒ ( 0,7x 0,035 / 0,0005 ½ ) 3/2
Por lo tanto el radio hidráulico R ≤ 1,15 m.-
Cuál el valor de b, d y z? Como hacemos el canal con estos supuestos?
Asumiendo Z = 2 y con una calculadora en mano o tomando la calculadora HP42S
con el programa CANA realizamos los cálculos:
Si b = 4 d =0,8 ⇒ Q = 2,02 m3/s , V = 0,45 m/s , A = 4,48 m2 , R = 0,59 m, nos pasamos!!
Si b = 3 d = 0,8 ⇒ Q = 1,60 m3/s , V = 0,43 m/s , A = 3,68 m2 , R = 0,56 m,
En término prácticos la solución última sería adecuada, con un canal con una
dimensión que determina una capacidad de transporte con un caudal + 14%.- La
velocidad media alejada del máximo y por encima de la velocidad de sedimentación, y
el número de Froude V / √ gy → 0,43 / √ 9.81 x 0.8 = 0,15 ≤ 0,35 (USWBstandard).-
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 1
7
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Las dimensiones finales serían de T = b + 2 D z donde aparece un nuevo
parámetro que es D = d + borde libre. , en este caso adoptamos D = 1,0 m. Por lo
tanto el ancho del canal T = 3+ 2 x 1 x 2 = 7 m.-
4.2 Respuesta en base a S = 0,001 m/m
Al incrementar la pendiente de la canalización, se incrementa el desperdicio de área
regable por gravedad, por lo tanto en cultivos y sistemas que se riegan por gravedad
puede ser un aspecto significativo. En áreas planas este cambio en el gradiente puede
ser de una gran importancia, en áreas de pendiente moderada para una extensión de
5000 metros que no es mucho, puede significar una disminución de 30 a 50 hás
aproximadamente.
R ≤ ( V n / S ½ ) 3/2 ⇒ ( 0,7x 0,035 / 0,0005 ½ ) 3/2
Por lo tanto el radio hidráulico R ≤ 0,682 m.-
Si b = 4 d =0,8 ⇒ Q = 2,851 m3/s , V = 0,64 m/s , A = 4,48 m2 , R = 0,59 m, nos pasamos!!
Si b = 2 d = 0,5 ⇒ Q = 0,678 m3/s , V = 0,45 m/s , A = 1,50 m2 , R = 0,354 m, es muy pequeño!!
Si b = 3 d =0,6 ⇒ Q = 1,324 m3/s , V = 0,53 m/s , A = 2,52 m2 , R = 0,443 m, sigue pequeño!!
Si b = 3 d = 0,7 ⇒ Q = 1,76 m3/s , V = 0,571 m/s , A = 3,08 m2 , R = 0,50 m,solución apropiada
Obviamente, al incrementar o duplicar em este caso la pendiente del canal la
velocidad media del flujo hídrico resulta mayor, la sección del canal es algo menor y por
tanto más económica.
Las dimensión final resulta de T = b + 2 D z donde D es la profundidad total del
canal , en este caso adoptamos D = 0,9 m.
Por lo tanto el ancho del canal T = 3+ 2 x 0,9 x 2 = 6,6 m.-
Es común adoptar para el borde libre un 20% de d , por tanto D = 1,2 d
La solución final resulta cuando se conocen otras pautas, como por ejemplo, si el
canal es de ladera cuanta cuenca vierte hacia el mismo en ocasión de lluvias intensas.
Si el canal en cambio es de “cuchilla” con muy poca área vertiendo hacia el mismo la
dimensión se puede ajustar al caudal estrictamente necesario.
Otra asunto a tener en cuenta con la pendiente del canal, es el relacionado con los
“tranques” a lo largo del mismo para la extracción de agua hacia la chacra. Los
tranques criollos son generalmente en base a bolsas con tierra, en otros países con
cultura de riego son con lonas impermeables y una buena vara de árbol o con
estructuras permanentes diseñadas para dicho fin de crear carga adicional en el canal
y derivar caudal. En efecto, si la pendiente del canal fuese de S1 = 0,005 para una
carga adicional de 0,35-0,4 m en el canal habría que poner tranques cada 80 metros,
en cambio, si la pendiente fuese de S2 = 0,0008 estos tranques se espaciarían cada
450 a 500 metros. Por tanto, la pendiente del canal tiene varias implicancias prácticas
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 1
8
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
en un sistema de riego, que influyen en la operativa y en los costos de la misma.
Porque no es lo mismo construir estructuras permanentes cada 100 metros que cada
400 metros y cuanto más alejados estén más sencilla es la operativa del regante.
En la práctica en general se opta por medidas redondeadas y las obras se contratan
por un monto fijo sobre la base de un metraje lineal y una sección tipo.
Resolución con el programa Flow-Pro2
Para operar con este software , defina primero el tipo de sección, no se olvide de colocar
las unidades en SI y cargue los datos de longitud del canal, Q, b , n, “bottom slope” S,
“Control depth” déjelo en blanco, z . - No se olvide de separar decimales con punto y
no con coma.
Ahora proceda en “ Tools” seleccione “Water Surface Profile”, en el lugar que dejó en
blanco el programa coloca el valor calculado de la profundidad crítica yc = 0.287
(tirante crítico), y a la derecha aparece un cuadro que muestra que a la distancia de
3434 m el flujo en el canal alcanza el funcionamiento en regimen permanente con una
carga o profundidad de agua de d =0,80 y la v = 0,435 m/s, el área de la sección
mojada A = 3,679, mostrándonos también que el régimen es subcrítico.-

Procedimientos de Diseño Simplificados
De los tres tipos de secciones triangular, parabólica y trapezoidal, las dos primeras
admiten simplificaciones sencillas para cálculos rápidos de campo, tan útiles para el
ingeniero agrónomo en esta actividad.
Consideremos primero la sección triangular, el radio hidráulico se expresa como
R = z d / 2 √ (z2+1), entonces como en las terrazas o en los desagües de las
mismas z deberá ser por lo menos 6, por lo cual al aumentar z, R → d / 2
Por lo tanto d / 2 sirve satisfactoriamente como una aproximación del radio hidráulico de
un desagüe empastado triangular o del canal de una terraza.
El radio hidráulico de un canal de sección parabólica es dado por la fórmula
 R = 2 t2 d / (3 t2 + 8d2 ) (7)
Como t se debe hacer mayor con relación a d, 8d2 → 0 , por lo tanto
 R ≈ 2/ 3 d (8)
De donde 2/3 d es una buena aproximación del radio hidráulico de un desagüe
empastado de sección parabólica, que efectivamente si observamos los desagües
naturales estabilizados, estos tienen dicha forma. En conclusión la sección parabólica es
una excelente forma práctica para resolver las dimensiones a dejar en desagües
empastados de chacras y cuando ejecutamos sistemas de terrazas, para manejar
dimensiones exigibles a los desagües.
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 1
9
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
3 ) FLUJO CRÍTICO
En párrafos anteriores ya se mencionó que hay una variedad grande de maneras como el
agua puede fluir por un canal.
La energía hidráulica se expresa en forma de energía potencial o gravitacional por la
elevación Z, la energía de presión p / γ y la energía cinética v2 /2g. la ley de la
conservación de la energía es un concepto importante de la física, estudiada primero por
el físico Bernoulli que establece que la energía no se pierde sino que se transforma, o en
otros términos en un sistema hidráulico la suma de todas las energías es una constante
 E = v2 /2g + p / γ + Z = constante (6)
La ecuación de energía en un canal a cielo abierto se escribe como v 2 /2g + y, donde el
término y es la elevación o cota del fondo más la carga de agua, por tanto la ecuación
de energía
 E = v2 /2g + y = Q2 / 2g A2 + y (7)
controla la relación de descarga, energía, velocidad,área de la sección transversal, y
profundidad. Como la profundidad y el área de la sección son interdependientes, hay
tres variables independientes en la ecuación anterior, estas son el gasto Q, la energía
total E y la profundidad y .- En la figura siguiente se muestran dos gráficas: la gráfica
en forma de D representa la ecuación (7) con la energía E que se mantiene constante ;
la gráfica en forma de C representa la misma ecuación cuando el gasto se mantiene
constante.-
Como lo muestra la gráfica en forma de D, un cierto gasto Q´ puede fluir por la
sección de un canal a dos profundidades diferentes y1 e y2 . Estas profundidades se
definen por la ecuación (7) y se conocen por tirantes alternados.
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 2
0
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Cuando la estructura del vertedor de una represa descarga agua de un embalse, la
cantidad de energía disponible para el flujo se define por la diferencia entre la elevación
entre la superficie de nivel del embalse y la línea de base o solera del vertedor. En el
caso del vertedero de la represa, este gasto máximo se indica por el pico de la curva en
forma de D , esta descarga se denomina descarga crítica.- El valor de la profundidad
asociada con la descarga crítica se llama tirante crítico. La velocidad de flujo en caso
descrito se conoce como velocidad crítica.- Las pequeñas ondas superficiales viajan a
la velocidad crítica, son ondas de presión. La velocidad de éstas ondas de presión en
el agua se denomina celeridad. La celeridad c se puede calcular en un canal abierto
por la ecuación
Vc = (g y)1/2 (8)
La velocidad crítica para una profundidad dada se calcula por la expresión (8) o sea
que la velocidad en las condiciones críticas es igual a la velocidad de las ondas de
translación.
Cuando el agua fluye por un canal bajo condiciones permanentes el gasto es
constante, la ecuación (7) toma la forma de la curva en C de la figura que se muestra
en el siguiente párrafo. En esta caso las variables son E e y , como lo indica la curva
un flujo permanente puede fluir por el canal en una infinita variedad de maneras. Es
decir, para un nivel dado de energía, se tienen de nuevo dos tirantes alternados , y1 e
y2 a los que tiene lugar el flujo. La única excepción es el pico de la curva, que
representa la mínima energía requerida para mover la descarga dada. Para esta
energía mínima requerida, la descarga y profundidad son críticos.
El tirante crítico yc se puede calcular por
 yc = (Q2 / b2 g ) 1/3 (9)
Y la velocidad crítica por
 Vc = Q / b yc (10)

Entonces la condición de flujo crítico separa dos campos distintos en el que puede tener
lugar el flujo hídrico en un canal. Manteniendo el gasto Q , si la velocidad es menor que
la crítica, se trata de flujo subcrítico y el tirante de agua y estará por encima del tirante
crítico yc. O sea que por la ecuación de continuidad, la profundidad del flujo subcrítico
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 2
1
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
estará por encima de la profundidad crítica. Si la velocidad de flujo excede a la
velocidad crítica, el flujo tiene lugar en el campo supercrítico, y en este campo la
profundidad de flujo es menor que la profundidad crítica.
El número de Froude es el parámetro adimensional que indica si un flujo es subcrítico,
crítico o supercrítico. Este parámetro se halla dividiendo la velocidad media del flujo
por la velocidad crítica
F = V / (g y)1/2
Por ello, si la velocidad del flujo es menor que la crítica el flujo es subcrítico F < 1 que
es la condición deseable para un canal en tierra, y más aún F< 0,35
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 2
2
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 2
3
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 2
4
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 2
5
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 2
6
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 2
7
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 2
8
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 2
9
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 3
0
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 3
1
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 3
2
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 3
3
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 3
4
 Ing.Agr.Michel Koolhaas,M.Sc.
 Prof.Adj. de Topografía
Curso de Posgrado Profesional “Estructuras Hidráulicas para Riego” 3
5
Bibliografía.
1) Chow, Ven Te.1959. Open-ChannelHydraulics. International Student Edition,McGraw-
Hill Book Co.Inc.
2) Ghosh,S.N. 1999. Flood Control and Drainage Engineering 2ª Edition. AA.Balkema Pub.
3) Kinori, B.Z. 1979 Manual of Surface Engineering, Vol I Amsterdam: Elsevier Publishing
Co..-
4) Koolhaas,M. 2003. Embalses Agrícolas. Diseño y Construcción. Edit.Hemisferio Sur.
Montevideo,Uruguay.
5) Ritzema,H.P (Editor) 1994. Drainage Principles and Applications. International Institute
for Land Reclamation and Improvement. Wageningen. The Netherlands.-
6) Simon,A.L. 1981.Practical Hydraulics. 2º Edition. New York. John Wiley and Sons,Inc..-
7) U.S. Department of Agriculture. 1971.National Engineering Handbook. Soil Conservation
Service.: Washington.D.C.,.-
8) U.S. Department of Agriculture.1954. Handbook of Channel Design for Soil and Water
Conservation.SCS TP-61.
Curso Estructuras Hidraulicas Para Riego agosto 2011 3
6
	Cuando hay un flujo en un canal o una tubería, de tal modo que el agua tiene una superficie abierta a la atmósfera, se trata del flujo en un canal abierto. La principal diferencia entre el flujo confinado en las tuberías y el flujo en canales abiertos, es el hecho de que en los canales abiertos el área de la sección transversal no está predeterminada como en las tuberías, sino que es una variable que depende de muchos otros parámetros del flujo. Es por esta razón que los cálculos hidráulicos relacionados con el flujo en los canales abiertos, presentan los aspectos más complejos en toda la ciencia hidráulica.Sin embargo, su importancia práctica es ilimitada para la comprensión del comportamiento del agua en ríos, arroyos y canales
	Notoriamente, las tuberías y los canales abiertos tienen mucho en común, debido a que ambos conducen agua. No obstante, las principales diferencias entre el flujo en las tuberías y el flujo en los canales abiertos son las siguientes 1:
	La fórmula más utilizada en la técnica para el flujo uniforme, es la fórmula de Manning (1889)2, donde
	El radio hidráulico R, se expresa por la relación entre la sección y el perímetro mojado. En realidad, R no representa radio alguno, sino que más bien es un parámetro geométrico, que indica la eficiencia de la sección transversal en la conducción del agua. La sección A es un contribuyente positivo y el perímetro P es uno negativo al movimiento del agua, ya que mientras esté presente una mayor cantidad de la superficie del fondo para crear resistencia a la fricción, más se retardará el flujo. Por el contrario, mientras mayor sea el área de flujo en comparación con P , con mayor facilidad se moverá el agua. Una pauta para el diseño de canales, en relación con lo que se acaba de discutir, es manejar relaciones ancho de fondo (b) con relación al tirante de agua(d)  2≤ b/d ≤ 4.
	Otra pauta empírica para canales en tierra encespados es la fórmula del USBR3  d = 0,5 x A ½ donde d es la altura de agua y A es igual a la sección mojada del canal.
	El radio hidráulico R, se expresa por la relación entre la sección y el perímetro mojado.
	En el diseño de canales se trata de seleccionar el mejor radio hidráulico posible, pero el tema del radio hidráulico óptimo, o de otro tipo, es un proceso difícil y no adecuado para el diseño de canales en tierra. El diseño de la sección más eficiente (la mejor sección hidráulica) no es aplicable ni adecuado para canales en tierra que son canales erosionables, sino en cambio para canales revestidos por ejemplo, de hormigón. El costo del hormigón simple en el campo, es del orden de 150 a 200 veces más caro, más costoso que el movimiento de tierra. En conclusión, no se diseñan canales en tierra para que funcionen a su máxima eficiencia hidráulica, porque ello conlleva a un proceso erosivo de los mismos con las dimensiones que se obtienen, donde se optimiza el radio hidráulico.
	Con relación a la pendiente de la canalización, el problema varía en función de un canal de riego y un canal de drenaje. Hay que tener presente que, en una canalización de riego el técnico tiene más flexibilidad para definir la pendiente con la cual va a construir su canal de irrigación, en cambio en el caso del drenaje el técnico está preso o cautivo en general de las condiciones topográficas. También la situación es variable dependiendo del tipo de drenaje superficial que estamos intentando resolver. El drenaje superficial de chacras mediante terrazas de canal, por ejemplo, es similar al caso de una canalización de riego, con la salvedad de que el técnico debe tener presente que en el caso del drenaje el flujo hídrico será mas bien acelerado, no permanente, por el cual debe tener más precauciones con la selección del gradiente de canal.
	En cuanto a la máxima velocidad permisible en un canal en tierra, o máxima velocidad no erosionable, es la mayor velocidad media admisible en el canal que no provoque erosión en la canalización. El tema no es sencillo porque la velocidad es muy incierta y variable y sólo puede estimarse correctamente con experiencia y conocimiento del fenómeno hidráulico. En general, con el tiempo un viejo canal bien manejado, puede soportar mayores velocidades que uno recién construido, porque un viejo canal en su lecho tendrá mayores sedimentos, partículas coloidales y por tanto estará mucho más estabilizado, con vegetación. Por todo esto, las máximas velocidades hay que tomarlas con precaución y más vale manejarse por debajo de las mismas y alejados de las máximas. Las máximas velocidades permisibles se logran con gramíneas y el pasto bermuda (Cynodon ) es el pasto más resistente a altas velocidades de hasta 2- 2,4 m/s, la mezcla de pastos admite velocidades del orden de 1,20 m/s. Como pueden observar lo deseable para controlar la erosión de un canal no es lo deseable para la chacra y la producción de cultivos de valor. Por todo esto, es una buena práctica por experiencia, mantener las velocidades de diseño de las canalizaciones por debajo de 0,6-0,8 m/s.-
	Para canales sin vegetación los estudios hechos por el US Bureau of Reclamation indican que la erosión y socavación de los canales en tierra no ocurrirá a menos que el número de Froude sea mayor a 0,35, esto es,
	 v erosión  0,35  g y (6)
	En conclusión, como otros expertos hidráulicos citados en la bibliografía, el autor sugiere, como criterio de diseño de canales en tierra, que están sujetos a procesos erosivos, manejar las pautas anteriores, mantenerse por debajo de velocidades permisibles, tener en cuenta el concepto del número de Froude (flujo subcrítico) , manejarse con gran cautela con los gradientes o pendientes de diseño del canal, y finalmente definir las dimensiones en función de la maquinaria disponible para ejecutar las obras y pautas económicas.-
