2.2 Equipamentos
Condições de conclusão
Marcar como feito
Silos de cimento
É uma estrutura de armazenamento projetada para acomodar o cimento em forma de pó a granel. Os silos de cimento são uma parte fundamental de uma planta de concreto usinado, pois fornecem armazenamento seguro e conveniente para o cimento antes de ser dosado e misturado com outros materiais para produzir o concreto. Aqui está como os Silos de Cimento geralmente funcionam:
· Armazenamento: o cimento a granel é entregue na planta e descarregado em um silo de cimento. Os silos são projetados para acomodar grandes quantidades de cimento e podem variar em tamanho, dependendo das necessidades da planta;
· Proteção e segurança: os silos de cimento são projetados com sistemas de vedação e proteção para manter o cimento seco e protegido contra a umidade e contaminantes. Isso é fundamental para preservar a qualidade do cimento, pois a umidade pode afetar negativamente suas propriedades;
· Dosagem: o cimento é retirado dos silos quando necessário para o processo de fabricação de concreto. Normalmente, os silos estão equipados com sistemas de transporte, como transportadores de rosca ou tubulações pneumáticas, que permitem dosar o cimento com precisão;
· Integração com a planta: os silos de cimento são integrados com outros componentes da planta, como o sistema de dosagem, o misturador de concreto e os transportadores, garantindo um fluxo contínuo de cimento para a produção de concreto;
· Monitoramento e controle: os operadores da planta podem monitorar os níveis de cimento nos silos e controlar o fluxo de cimento conforme necessário para atender às demandas de produção.
Os silos de cimento permitem que a usina de concreto tenha a garantia do fornecimento contínuo de cimento de alta qualidade para a produção de concreto. Eles contribuem para a eficiência operacional da planta e a capacidade de produzir lotes de concreto consistentes e de acordo com as especificações do projeto.

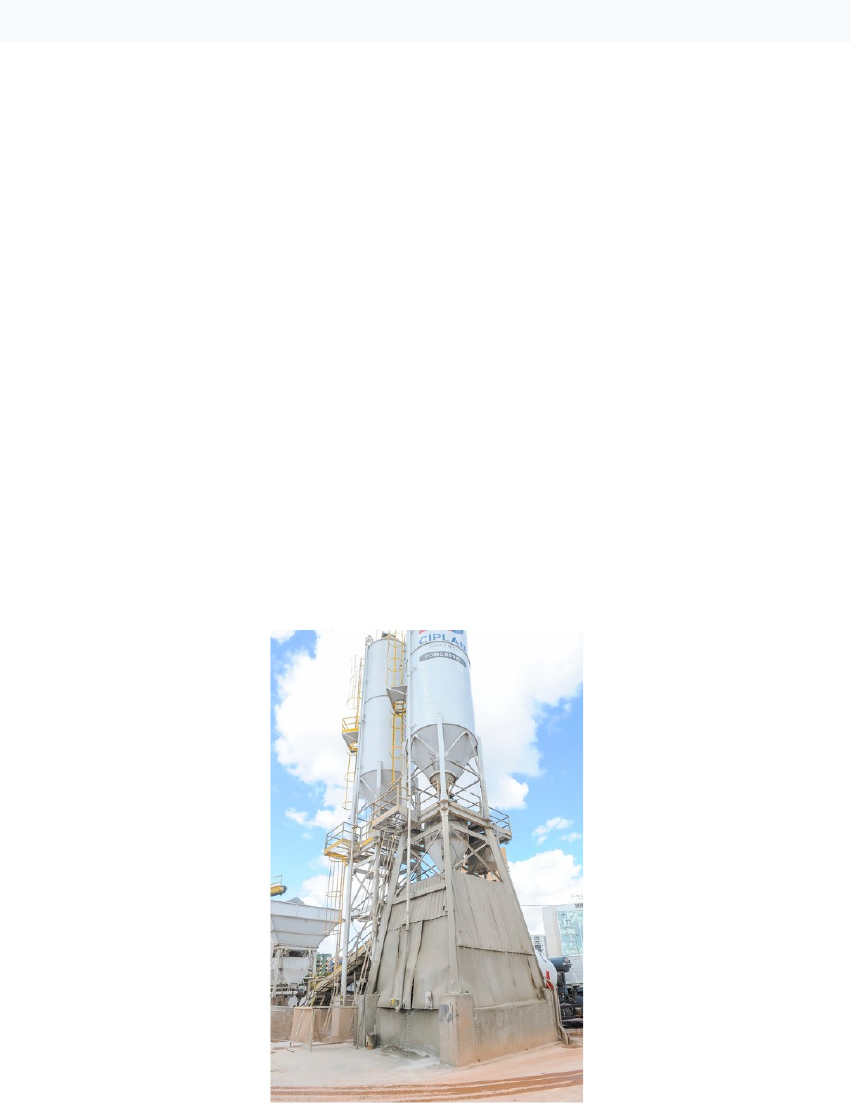

Figura 1 - Silo de cimento
Fonte: https://www.flickr.com/photos/agenciabrasilia/52050808636/in/photostream/
Descrição da imagem: Mostra um grande silo de cimento em uma central de produção de concreto. O silo é composto por dois grandes tanques cilíndricos, um ao lado do outro, ambos pintados de branco e com a inscrição "CIPLAN CIMENTO" em destaque. Os silos estão apoiados em uma estrutura metálica, com escadas de acesso e plataformas para manutenção. A parte inferior dos silos é conectada a uma grande estrutura em forma de funil, que serve para dosar o cimento e direcioná-lo para os caminhões betoneiras ou outros equipamentos de produção de concreto. O fundo da imagem mostra um pátio com piso de concreto, onde provavelmente são estacionados os caminhões betoneiras. O céu azul com algumas nuvens brancas serve como pano de fundo para a imagem.
Dosador de agregados
Refere-se a um componente importante em uma planta de concreto usinado. Este equipamento é usado para medir e dosar os agregados que são necessários na produção de concreto. Os agregados incluem areia, pedra britada, cascalho e outros materiais granulares que são combinados com cimento e água para criar a mistura de concreto. Aqui está como um dosador de agregados geralmente funciona:
· Alimentação de agregados: os agregados são armazenados em compartimentos separados, geralmente chamados de silos ou tremonhas. Cada compartimento contém um tipo específico de agregado, como areia grossa, areia fina e pedra britada;
· Transporte dos agregados: um sistema de esteira transportadora ou rosca transportadora é usado para transportar os agregados dos compartimentos de armazenamento até uma correia transportadora principal;
· Dosagem: o dosador de agregados possui mecanismos de dosagem que medem a quantidade exata de cada tipo de agregado necessário para a mistura de concreto desejada. Isso é feito controlando a velocidade das correias transportadoras ou outras formas de transporte;
· Descarga: os agregados dosados são descarregados na tremonha da betoneira ou do misturador de concreto, onde serão combinados com cimento e água para criar a mistura de concreto;
· Controle: o dosador de agregados é controlado por um sistema de automação que permite ajustar as proporções dos agregados conforme necessário para atender às especificações do concreto desejado.
Essencialmente, o dosador de agregados é responsável por garantir que a quantidade correta de cada tipo de agregado seja adicionada à mistura de concreto, garantindo a consistência e a qualidade do concreto produzido. Isso é crucial para a fabricação de concreto usinado de alta qualidade, que atenda aos padrões de engenharia e construção.
Esteira transportadora
É um componente que faz parte do processo de transporte de materiais em uma planta de concreto usinado. Esta esteira transportadora é projetada para permitir a descarga de materiais em duas direções diferentes, o que pode ser útil em diferentes situações durante o processo de fabricação de concreto usinado. Aqui está como uma Esteira Transportadora de Descarga Dupla geralmente funciona:
· Alimentação de materiais: a esteira transportadora é posicionada de forma estratégica para receber materiais, como agregados (areia, pedra britada, cascalho), cimento ou outros componentes necessários na produção de concreto;
· Transporte de materiais: a esteira transportadora move os materiais ao longo de sua extensão. A capacidade de descarga dupla significa que a esteira pode descarregar materiais em duas direções diferentes;
· Versatilidade: a capacidade de descarga dupla pode ser benéfica em várias situações. Por exemplo, permite que os materiais sejam alimentados em diferentes partes do processo de fabricação ou em diferentes áreas de armazenamento. Isso pode otimizar o fluxo de materiais e melhorar a eficiência operacional;
· Controle: geralmente, a velocidade e a direção da esteira transportadora podem ser controladas por um sistema de automação para atender às necessidades específicas do processo de fabricação.
No contexto de uma planta de concreto usinado, a esteira transportadora de descarga dupla ajuda a garantir que os materiais certos sejam direcionados para as etapas adequadas do processo de mistura, dosagem e transporte, contribuindo para a eficiência e a qualidade do concreto produzido.
Figura 2 - Esteira para transporte dos agregados e dosador de agregados ao fundo
Fonte: https://www.flickr.com/photos/agenciabrasilia/52051045739/in/photostream/
Descrição da imagem: Mostra uma usina de concreto em uma área urbana. Ao centro da imagem, destaca-se uma esteira transportadora inclinada, de cor amarela, que se estende por vários metros. A esteira está transportando um material granulado, possivelmente areia ou brita, de um ponto mais baixo para um ponto mais alto. No ponto mais alto, o material é descarregado em um dosador de agregados que consiste em um equipamento metálico de cor branca. À frente da esteira há um silo cilíndrico de cor amarela. Ao fundo da imagem, é possível ver um prédio e alguns andaimes e estruturas de concreto. A esteira transportadora está localizada em um terreno plano, com terra batida e algumas máquinas e equipamentos de construção espalhados pela área.
Transportador de rosca
É um componente utilizado em plantas de concreto usinado para o transporte de materiais em forma de pó ou granulado, como cimento, de um local para outro dentro do processo de produção de concreto. Aqui está como um Transportador de Rosca geralmente funciona:
· Alimentação: o Transportador de Rosca é carregado com o material em pó ou granulado, como cimento, em uma extremidade;
· Transporte: uma rosca sem-fim dentro do tubo do transportador gira, movendo o material ao longo do comprimento do transportador. A rosca sem-fim é projetada de forma helicoidal, o que cria um movimento de transporte axial do material;
· Descarga controlada: o material é descarregado na tremonha de descarga ou em outro local de destino, onde será misturado com outros materiais, como agregados, e água para produzir a mistura de concreto;· Controle de velocidade: a velocidade de rotação da rosca sem-fim pode ser controlada para ajustar a taxa de transporte e a quantidade de material despejada.
Os transportadores de rosca são comuns em plantas de concreto usinado porque são eficientes no transporte de materiais a granel, como cimento, de forma controlada e precisa. Eles garantem que a quantidade correta de cimento seja adicionada à mistura de concreto, contribuindo para a consistência da mistura e a qualidade do produto final. Além disso, esses transportadores são frequentemente usados em sistemas de dosagem de cimento, onde a quantidade de cimento é dosada com precisão antes de ser misturada com outros ingredientes do concreto.
Tremonha de descarga
É uma parte importante de uma planta de concreto usinado. A tremonha de descarga é um reservatório ou compartimento onde os materiais dosados, como agregados e cimento, são temporariamente armazenados antes de serem descarregados no misturador de concreto para a produção da mistura final de concreto. Aqui está como uma Tremonha de Descarga geralmente funciona:
· Recepção de materiais: após a dosagem dos agregados e do cimento pelo dosador de agregados e outros equipamentos, os materiais dosados são transportados até a tremonha de descarga;
· Armazenamento temporário: a tremonha de descarga serve como um local de armazenamento temporário para os materiais. Isso é importante para garantir um fornecimento constante de materiais para o misturador de concreto, mesmo quando há variações na taxa de produção;
· Controle de descarga: a tremonha de descarga geralmente possui mecanismos de controle que permitem a liberação dos materiais dosados de maneira controlada. Isso pode ser feito por meio de comportas, correias transportadoras ou outros dispositivos;
· Direcionamento para o misturador: após a liberação controlada, os materiais são direcionados para o misturador de concreto, onde são combinados com água e misturados para formar a mistura de concreto final;
· Controle das quantidades de materiais: a capacidade da tremonha de descarga é projetada para atender à demanda da planta de concreto usinado, garantindo que haja material suficiente disponível para manter a produção sem interrupções.
A tremonha de descarga desempenha um papel fundamental na garantia de um suprimento contínuo e controlado de materiais para a produção de concreto, contribuindo para a eficiência do processo e a consistência da mistura final. Ela é uma parte integrante da infraestrutura de uma planta de concreto usinado.
Sala de controle
É uma parte essencial de uma planta de concreto usinado. A sala de controle é onde os operadores supervisionam e controlam o funcionamento de toda a instalação de produção de concreto. É o centro de comando da planta e desempenha um papel crucial na operação segura e eficiente do processo de fabricação de concreto. Aqui está como uma Sala de Controle geralmente funciona:
· Monitoramento e controle: na sala de controle, os operadores têm acesso a sistemas de monitoramento e controle que permitem acompanhar o funcionamento de todos os equipamentos da planta. Isso inclui os dosadores de agregados, misturadores de concreto, transportadores, sistemas elétricos, sistemas de dosagem de água, entre outros;
· Ajustes e regulagem: os operadores têm a capacidade de ajustar e regular os parâmetros de produção, como a quantidade de água a ser adicionada à mistura de concreto, a taxa de alimentação de agregados e cimento, a velocidade dos transportadores, e muito mais. Isso é feito para garantir que o concreto seja produzido de acordo com as especificações desejadas;
· Segurança: a sala de controle também é responsável por monitorar a segurança da planta, incluindo sistemas de alarme e segurança que alertam os operadores sobre qualquer problema ou condição anormal;
· Registro de dados: muitas vezes, a sala de controle inclui sistemas de registro de dados que documentam todas as operações e eventos relevantes. Isso é importante para manter registros precisos de produção e para fins de rastreabilidade;
· Comunicação: os operadores na sala de controle podem se comunicar com outros funcionários na planta, como operadores de máquinas, motoristas de caminhões betoneira, e pessoal de manutenção, para garantir uma coordenação eficaz das atividades.
A sala de controle desempenha um papel crítico na garantia da qualidade do concreto produzido, na segurança das operações e na eficiência global da planta de concreto usinado. Os operadores qualificados na sala de controle desempenham um papel vital na gestão e supervisão de todas as atividades relacionadas à produção de concreto.
Misturador de concreto
Um misturador é um equipamento projetado para combinar eficazmente os materiais necessários para a criação de uma mistura de concreto homogênea e consistente. Ele desempenha um papel fundamental na garantia da qualidade do concreto produzido. A principal função de um misturador é realizar a agitação e a combinação dos materiais que compõem o concreto, que geralmente incluem agregados (como areia, pedra britada e cascalho), cimento, água e, às vezes, aditivos químicos. O misturador assegura que esses materiais se misturem de maneira uniforme para criar uma mistura de concreto de qualidade, atendendo às especificações do projeto.
Tipos de misturadores
Os misturadores de concreto podem ter diferentes configurações, dependendo de suas necessidades e preferências. Os dois tipos principais são:
· Misturadores de eixo horizontal: nesses misturadores, o eixo central do tambor gira horizontalmente. Eles são comuns em usinas de concreto usinado e são eficazes na mistura de concreto. O movimento horizontal do eixo ajuda a garantir uma mistura uniforme dos materiais;
· Misturadores de eixo vertical (planetários): esses misturadores têm um ou mais eixos verticais em que as pás giram em torno do eixo vertical central. Os misturadores de eixo vertical são conhecidos por sua capacidade de produzir misturas extremamente homogêneas e são frequentemente usados em usinas de concreto pré-misturado e na produção de concreto de alta qualidade.
Os misturadores podem variar em tamanho, capacidade e complexidade, dependendo das necessidades da usina de concreto. A escolha do tipo de misturador dependerá das especificações do projeto e dos requisitos de produção.
Caminhão betoneira
É um veículo especialmente projetado para o transporte de concreto fresco da planta de concreto usinado para o local de construção, onde o concreto será despejado e colocado em moldes ou formas. Os caminhões betoneira são equipados com um tambor giratório que mantém o concreto em constante agitação para evitar a segregação dos materiais e manter a consistência da mistura durante o transporte. Aqui está como um Caminhão Betoneira geralmente funciona:
· Carregamento do concreto: na planta de concreto usinado, o concreto fresco é carregado no tambor giratório do caminhão betoneira. Isso é feito usando uma correia transportadora, um funil ou outro dispositivo de carregamento;
· Mistura em trânsito: uma vez carregado, o tambor do caminhão betoneira começa a girar continuamente durante o transporte. Esse movimento mantém o concreto em constante agitação, impedindo que os agregados se separem do cimento e da água;
· Entrega no local: o caminhão betoneira se desloca até o local de construção, onde o concreto será despejado. A rotação do tambor é mantida durante todo o processo de entrega para manter a qualidade da mistura;
· Descarga do concreto: no local de construção, o caminhão betoneira pode usar uma abertura no tambor para descarregar o concreto na forma de concreto ou diretamente no local de aplicação. Neste momento o operador inverte o sentido de rotação do tambor do caminhão para que o concreto saia;
· Limpeza: após a descarga, o tambor é limpo para evitar a secagem do concreto dentro dele, o que poderia afetar negativamente seu funcionamento futuro.

Figura 3 - Caminhão betoneira
Fonte: https://www.flickr.com/photos/agenciabrasilia/52051300980/in/photostream/Descrição da imagem: Mostra um caminhão betoneira estacionado em uma usina de concreto. O caminhão, de grande porte e cor branca, possui um tambor rotativo na parte traseira, onde o concreto é misturado e transportado.
Bomba e lança para concreto
É um equipamento utilizado na indústria da construção civil para fazer a distribuição controlada e o bombeamento de concreto fresco a partir de um ponto central, como um caminhão betoneira ou uma planta de concreto usinado, para locais de construção de difícil acesso ou com alturas elevadas. Este equipamento é especialmente útil em projetos que envolvem construções de múltiplos andares, estruturas altas ou locais com restrições de acesso. Aqui está como uma bomba e lança para concreto geralmente funcionam:
· Carregamento do concreto: o concreto fresco é carregado em um compartimento especial do equipamento, como uma tremonha;
· Bombeamento: a bomba, muitas vezes uma bomba de pistão ou bomba de parafuso, é acionada para criar pressão no sistema. Isso pressuriza o concreto e o impulsiona através de tubos até uma lança;
· Lança: a lança, que é uma estrutura articulada, permite a distribuição precisa do concreto. A lança pode ser estendida e ajustada em ângulo para direcionar o fluxo de concreto para a área de construção desejada;
· Controle: o operador controla a bomba e a lança para direcionar o fluxo de concreto exatamente onde é necessário. Isso é particularmente útil quando se trata de alcançar locais elevados, como andares superiores de edifícios em construção;
· Aplicação: o concreto é bombeado através da lança e depositado no local de construção, como formas de concreto, lajes, vigas, pilares, entre outros.
A bomba e lança para concreto são equipamentos de extrema importância porque permitem que o concreto seja entregue de maneira eficiente em locais difíceis de alcançar ou em projetos de grande altura, economizando tempo e mão de obra. Elas também contribuem para a qualidade da concretagem, garantindo que o concreto seja distribuído de maneira uniforme e controlada.
Outros equipamentos
Os equipamentos vistos anteriormente abrangem muitos dos principais componentes e equipamentos comuns em uma planta de concreto usinado, bem como equipamentos relacionados ao transporte e aplicação do concreto em projetos de construção. No entanto, a inclusão ou exclusão de itens específicos pode depender do escopo e das necessidades de uma planta ou projeto de construção em particular. Alguns outros equipamentos ou componentes que podem ser encontrados em uma planta de concreto usinado ou em projetos de construção incluem:
· Central de aditivos: equipamento para dosar e adicionar aditivos químicos ao concreto, como retardadores, aceleradores, plastificantes, etc.;
· Equipamentos de transporte de materiais: além das esteiras transportadoras, algumas usinas de concreto podem contar com equipamentos específicos, como transportadoras de rosca, carrinhos automatizados, etc.;
· Tanques de água: armazenamento de água para a preparação da mistura de concreto e resfriamento de equipamentos;
· Sistema de pesagem: equipamento adicional para a pesagem precisa dos materiais, garantindo o controle da mistura de concreto;
· Unidades de resfriamento: em regiões de clima quente, sistemas de resfriamento podem ser usados para controlar a temperatura do concreto durante o processo de produção;
· Sistema de limpeza de silos: equipamento para a remoção eficiente de resíduos de cimento dos silos;
· Sistemas de controle de emissões: equipamento para controlar emissões de poeira e outros poluentes durante o processo de produção de concreto;
· Equipamentos de segurança: itens como barreiras de proteção, sistemas de alarme de segurança e dispositivos de segurança pessoal para trabalhadores.
A inclusão de itens adicionais dependerá das especificidades da planta de concreto, do tamanho do projeto de construção e dos requisitos regulatórios locais. Portanto, a lista de equipamentos pode variar de um local para outro. É importante considerar todas as necessidades e regulamentos relevantes ao projetar uma planta de concreto usinado ou ao planejar um projeto de construção que envolva concretagem.
