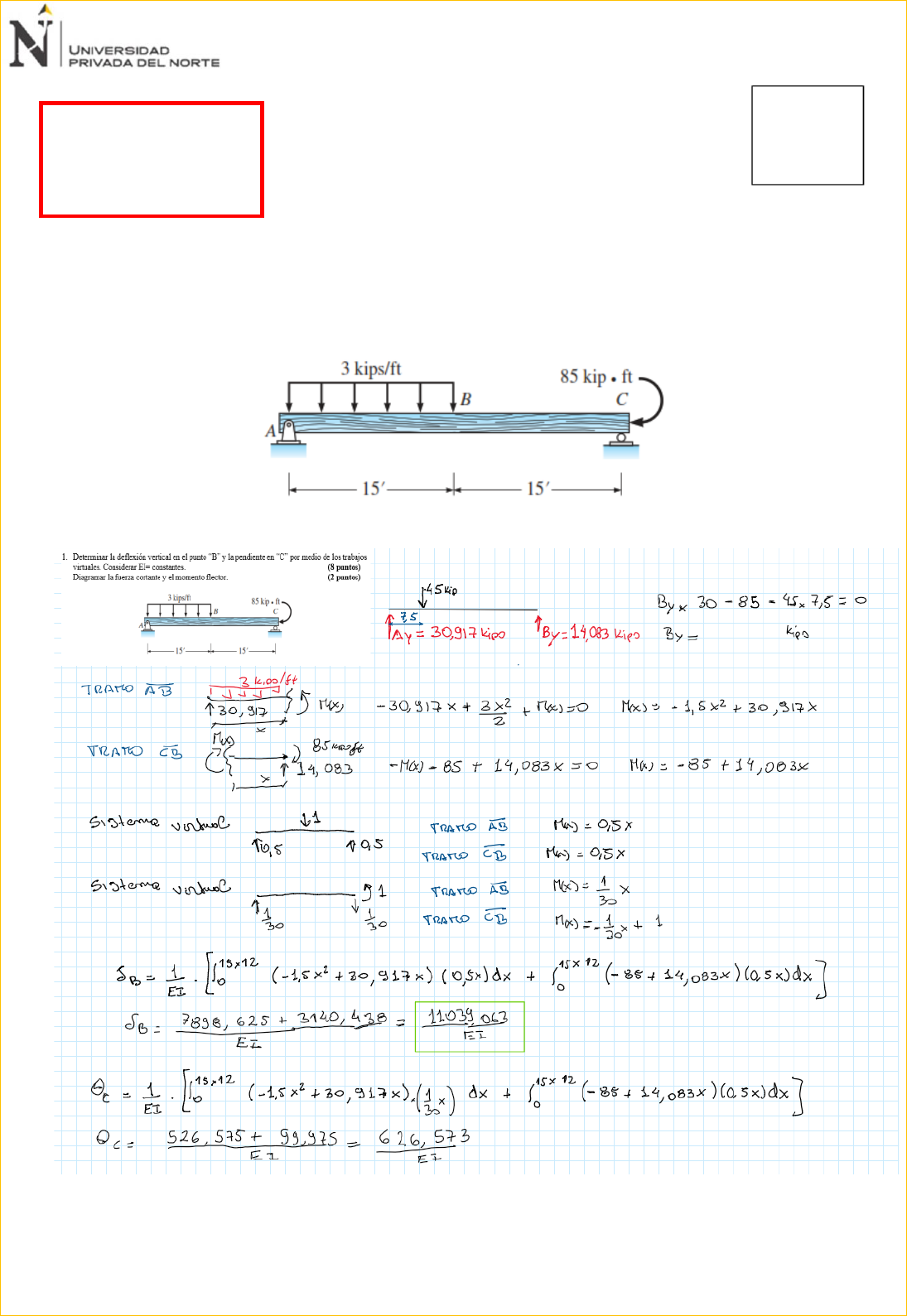

Facultad de Ingeniería UG 1 EXAMEN T1 ANALISIS ESTRUCTURAL INGENIERIA CIVIL SEMESTRE 2023-1 1. Determinar la deflexión vertical en el punto “B” y la pendiente en “C” por medio de los trabajos virtuales. Considerar EI= constantes. (8 puntos) Diagramar la fuerza cortante y el momento flector. (2 puntos) FILA B ESTUDIANTE CON CODIGO QUE TERMINA CON EL NUMERO DE 5 A 9 Facultad de Ingeniería UG 2 2.- Para la siguiente armadura determinar el desplazamiento vertical en el punto “C”, considerar para las barras AB, BC y CD una área A=1 pulg2, y para las barras AE, ED, BE y CE un area de 0.25 pulg2 y E=10 000 ksi. Usar el método de Castigliano. (10 puntos) (10 puntos) Facultad de Ingeniería UG 3
