61
ConocimientosSolucionario de Examen de admisión
Respuesta
El tiempo que tarda en realizar una oscilación
completa es T1 2
2
Pregunta n.º 96

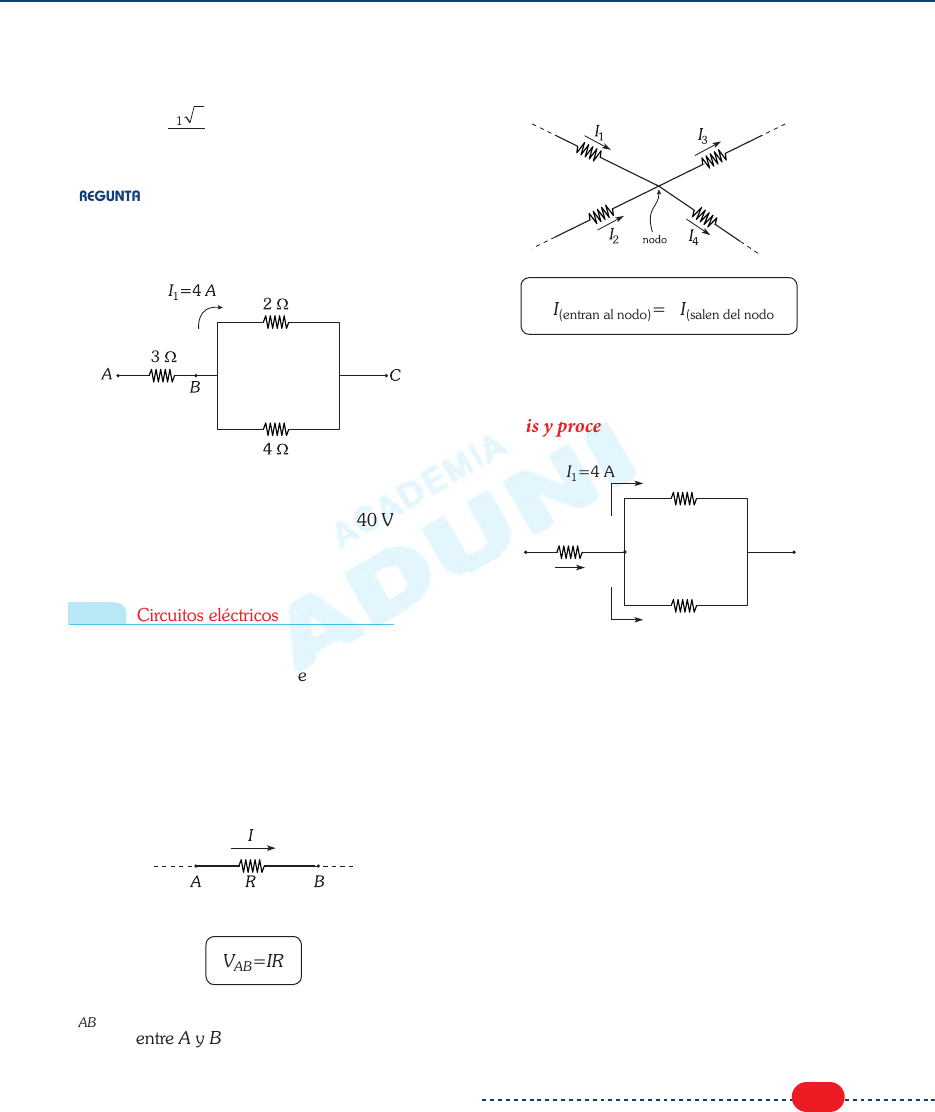

En la rama del circuito mostrado en la figura, ¿cuál
es la diferencia de potencial entre A y B?
 A) 18 V B) 15 V C) 30 V
 D) 36 V E) 40 V
Resolución
Tema Circuitos eléctricos
Referencias
En el análisis de los circuitos eléctricos, se debe
tener en cuenta la ley de Ohm y las reglas de
Kirchoff.
Ley de Ohm. Al establecer una diferencia de
potencial (voltaje) entre los extremos de un resistor,
por este circula una corriente I.
Donde:
VAB=IR
VAB : diferencia de potencial (voltaje)
 entre A y B
Primera regla de Kirchoff. Por conservación de
la carga eléctrica, en todo nodo se establece que:
SI(entran al nodo)=SI(salen del nodo)
	 →	 I1+I2=I3+I4
Análisis y procedimiento
A B C
3 �
2 �
4 �
I =4 A1
I3
I2
Piden VAB
Aplicando la ley de Ohm en el resistor de 3 W
 VAB=I3 · 3 (I)
Aplicando la primera regla de Kirchoff en el nodo B
 I3=I1+I2
 →	 I3=I4+I2 (II)
En el gráfico, observamos que los resistores de
2 W y 4 W	están en paralelo, ya que ambos están
conectados a los puntos B y C; por lo tanto el
voltaje entre sus extremos es el mismo.
Aplicando
 VBC=I1 · 2=I2 · 4
 4 · 2=I2 · 4
 →	 I2=2 A
