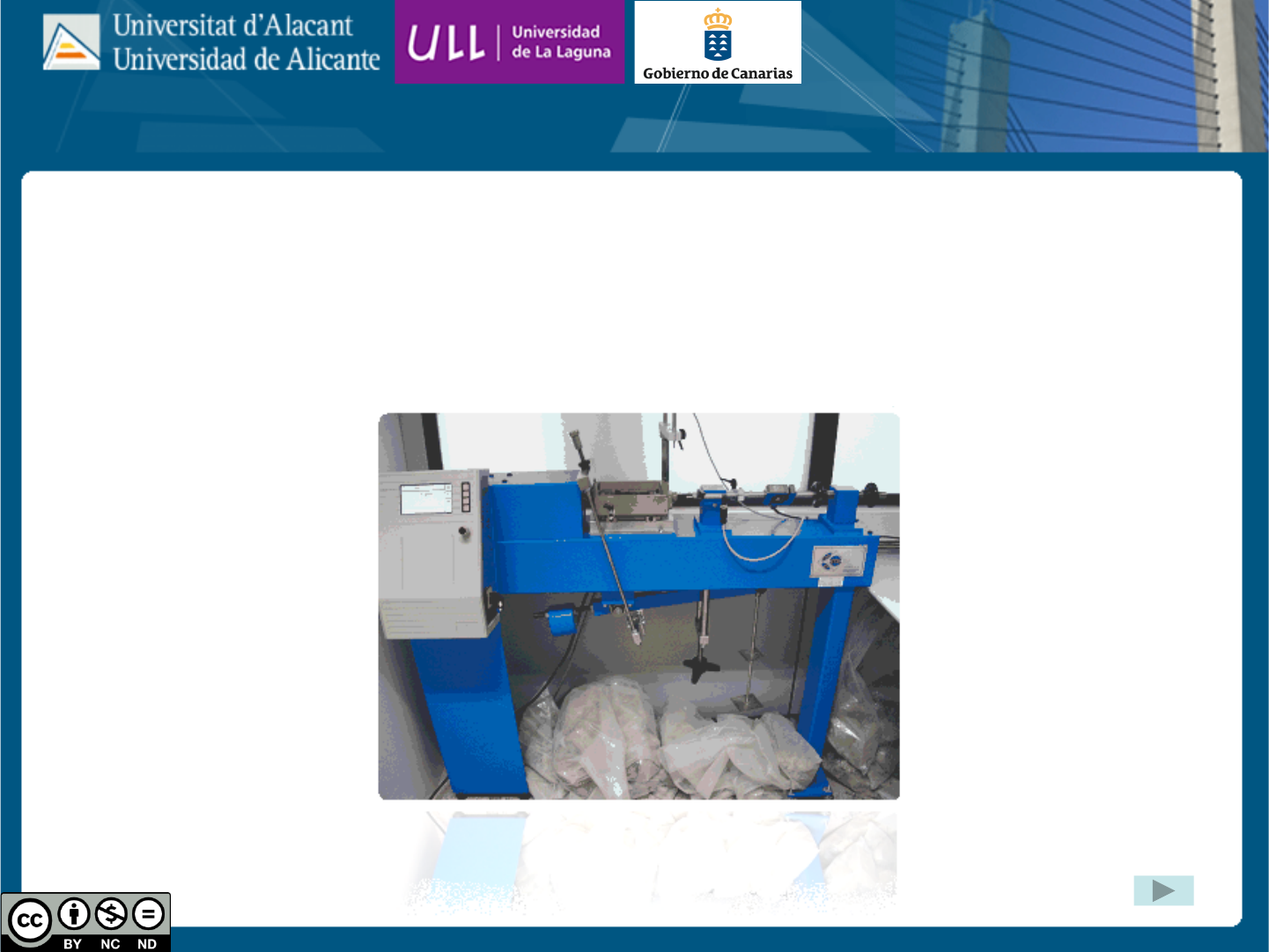

Ensayo Corte Directo (CD)
Determinación de los parámetros resistentes de una muestra de suelo en la
caja de corte directo
UNE 103-401-98 Realización: Grupos GInTE / Ingenia / Interes
Material:
Aparato de corte directo, caja de corte directo y tallador de
probetas
Caja de corte
Mitad inferior Mitad superior
Piedras porosas
Placas sin agujeros
para ensayo no
drenado
Placas con
agujeros para
ensayo drenado Tornillo
seguridad
Pistón de carga
Papel de
filtro
Célula de carga
Transductor de
desplazamiento
Transductor de
desplazamiento
Carro deslizante
Yugo cuello
de cisne
Asa
Bancada
Placa
base

Tallador de muestras con diferentes diámetros

Tallado de 3 probetas del mismo suelo para la realización de
los 3 ensayos


Probeta de suelo tallada

Ensayo consolidado-drenado (CD)
Se coloca la muestra en la caja de corte y se enrasa
Ensayo consolidado-drenado (CD)
Muestra enrasada en la caja de corte
Ensayo consolidado-drenado (CD)
Colocamos el papel de filtro en la parte inferior de la caja, para
evitar que se escapen partículas de la muestra durante el ensayo
Ensayo consolidado-drenado (CD)
Montamos y fijamos la parte superior de la caja, colocando otro
papel de filtro encima de la muestra
Ensayo consolidado-drenado (CD)
Colocamos la placa perforada para el drenado
Ensayo consolidado-drenado (CD)
Colocamos la placa porosa
Ensayo consolidado-drenado (CD)
Montamos el pistón de carga, y ya estaría montada la caja de
corte
Ensayo consolidado-drenado (CD)
Del suelo sobrante durante el proceso de tallado, se toma una
muestra para calcular la humedad natural
Ensayo consolidado-drenado (CD)
Se coloca la caja montada en el aparato de corte
Carro
deslizante
Caja de
corte
Velocidad de
desplazamiento
constante
Reacción
horizontal (T)
Fuerza normal (N) LVDT
desplazamiento
horizontal
Se colocan las pesas necesarias en el colgadero para
conseguir la tensión vertical deseada permitiendo el drenaje
libre del agua hasta finalizar el proceso de consolidación
primaria del suelo para a continuación iniciar el ensayo.
Ensayo consolidado-drenado (CD)
Se llena tan pronto como sea posible con agua destilada hasta
el nivel superior de la probeta, y se mantiene así todo el ensayo
Se pone en marcha el motor. El ensayo continua hasta que la probeta
de suelo rompe. La velocidad deberá ser lo suficientemente lenta
como para que no se originen presiones intersticiales, permitiendo el
libre drenaje del agua de los poros.
Ensayo consolidado-drenado (CD)
Detalle del desplazamiento entre las dos partes de la caja de
corte
Desplazamiento
Velocidad de
desplazamiento
constante
Medida de la
fuerza horizontal
de reacción
Ensayo consolidado-drenado (CD)
Se desmonta la caja del aparato de corte
Ensayo consolidado-drenado (CD)
Detalle de la probeta del suelo después del ensayo
Ensayo consolidado-drenado (CD)
El programa nos dará las gráficas tensión-desplazamiento
Ensayo consolidado-drenado (CD)
Al igual que los datos de la cohesión y el ángulo de rozamiento
Ensayo consolidado-drenado (CD)
Colocamos parte de la muestra ensayada en un recipiente
Ensayo consolidado-drenado (CD)
Secamos la muestra en estufa para calcular su humedad final
Al romper tres probetas del mismo suelo sometidas a diferentes
tensiones normales (σ1, σ2 y σ3), obtenemos los respectivos
valores de resistencia al corte (τ1, τ2 y τ3) que nos permiten
calcular el ángulo de rozamiento y la cohesión efectivos.
N1 N1
T1
σ1
τ1 Desplazamiento (εx)
N2 N2
T2
σ2
τ2 Desplazamiento (εx)
N3 N3
T3
σ3
τ3 Desplazamiento (εx)
 Muestra
1
 Muestra
2
 Muestra
3
τ2
τ3
τ1
σ1 σ2 σ3
σ
τ
∅’
c’
1
2
3
Obsérvese que la recta del criterio de rotura puede definirse a
partir de valores de corte en rotura (failure, f) o residuales
(residual, r) por lo que podemos definir parámetros de corte
efectivos en rotura o residuales.

c’f
τ2f
τ3f
τ1f
σ1 σ2 σ3
σ
τ
∅’f
1
2
3
Desplazamiento horizontal (εx)
τ
1
2
3
τ2r
τ3r
τ1r
σ1 σ2 σ3
σ
τ
∅’r
1
2
3
Desplazamiento horizontal (εx)
τ
1
2
3
c’r
VALORES
CORTE EN
ROTURA
(∅’f y c’f)
VALORES
CORTE
RESIDUALES
(∅’r y c’r)

f3
f2
f1
r3
r2
r1
