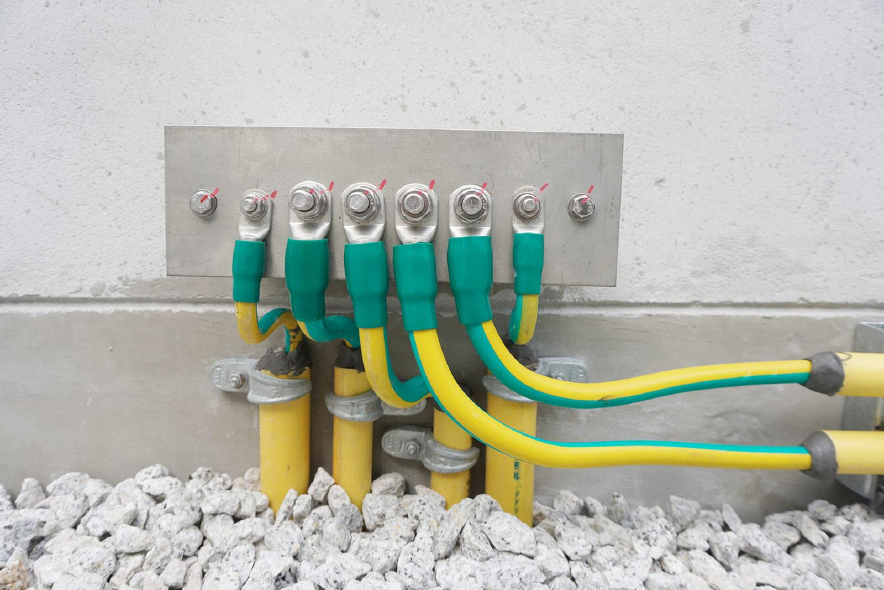

<p>Sistemas eléctricos TN: características, tipos y redes</p><p>TN-S en instalaciones eléctricas</p><p>En este artículo, queremos abordar la parte más técnica de algunas de las mejores soluciones en</p><p>seguridad eléctrica para los hospitales y sus áreas críticas. Es el caso de los sistemas eléctricos</p><p>TN. Descubriremos en qué consisten, qué les diferencia respecto a otros sistemas TT y nos</p><p>adentraremos en las virtudes de las redes TN-S para las instalaciones eléctricas de hospitales.</p><p>¿Qué son las conexiones de tierra?</p><p>Los conectores y tomas de tierra son claves para crear una conexión equipotencial a tierra, lo que</p><p>ayuda a evitar tensiones de contacto en áreas médicas críticas.</p><p>Por tanto, la conexión equipotencial a tierra es una parte elemental de instalación eléctrica segura</p><p>para ámbitos médicos críticos. Estas tomas de tierra son adecuadas para unidades quirúrgicas, UCI</p><p>y en general para áreas médicas críticas.</p><p>De esta forma, los equipos electromédicos y las superficies conductoras expuestas dentro de áreas</p><p>médicas críticas deben conectarse a una toma de tierra equipotencial, con un conector con</p><p>conductor de alta flexibilidad, con sección suficiente.</p><p>¿Cuál es su objetivo?</p><p>Los sistemas de puesta a tierra facilitan funciones de seguridad al suministrar a la instalación</p><p>eléctrica un camino de baja impedancia para cualquier avería en la red eléctrica. La puesta a tierra</p><p>actúa a su vez como punto de referencia para que la fuente eléctrica y los dispositivos de seguridad</p><p>funcionen correctamente.</p><p>Tipos de conexiones a tierra</p><p>Las configuraciones de conexiones a tierra se pueden organizar de distintas formas en el lado de</p><p>la alimentación y la carga pero siempre logrando el mismo resultado. Es la norma internacional</p><p>IEC 60364 (Instalaciones eléctricas para edificios) la que identifica tres familias de puesta a tierra,</p><p>que se definen con un identificador de dos letras de la forma ‘XY’. ‘X’ define la configuración de los</p><p>conductores neutros y de tierra en el lado de suministro del sistema (generador / transformador),</p><p>e ‘Y’ define la configuración de neutro / tierra en el lado de carga del sistema (cuadro principal y</p><p>cargas conectadas).</p><p>‘X’ e ‘Y’ pueden tomar los siguientes valores:</p><p>T – Tierra (del francés ‘Terre’)</p><p>N – Neutro</p><p>Yo – aislado</p><p>Y los subconjuntos de dichas configuraciones se pueden definir usando los valores:</p><p>S – Separado</p><p>C – Combinado</p><p>«De acuerdo con los diversos métodos y terminologías de protección definidos por IEC, los</p><p>sistemas de distribución de energía de bajo voltaje se dividen en tres tipos de acuerdo con los</p><p>diferentes métodos de conexión a tierra, a saber, sistemas TT, TN e IT.»</p><p>https://www.etkho.com/seguridad-electrica-hospitalaria/</p><p>https://www.etkho.com/seguridad-electrica-hospitalaria/</p><p>Sistema IT</p><p>Aquí todos los conductores activos están separados de tierra o un punto está puesto a tierra con</p><p>una impedancia. Esto lleva a que, si hay un fallo de¬ aislamiento, solo pueda circular una corriente</p><p>de fallo pequeña, originada principalmente por la capacidad de derivación de la red.</p><p>Sistema TT</p><p>El método TT hace alusión a un sistema de protección que conecta directamente a tierra la carcasa</p><p>metálica de un dispositivo eléctrico, que se denomina sistema de puesta a tierra de protección.</p><p>Con una configuración TT, cada área emplean su propia conexión a tierra dentro de las</p><p>instalaciones, siendo independiente de cualquier conexión a tierra en el lado de la fuente. Este tipo</p><p>de conexión a tierra se usa por lo general en situaciones en las que un proveedor de servicios de</p><p>red de distribución (DNSP) no puede garantizar una conexión de baja tensión a la fuente de</p><p>alimentación.</p><p>Sistema de puesta a tierra TN</p><p>Es un sistema de suministro de energía y protección en modo TN que conecta la carcasa metálica</p><p>del equipo eléctrico con el cable neutro de trabajo. Se llama sistema de protección cero.</p><p>De esta forma, cuando un solo punto en el lado de la fuente está conectado directamente a tierra</p><p>hablamos de Sistema de puesta a tierra TN. Cualquier equipo eléctrico conectado al sistema se</p><p>conecta a tierra a través del mismo punto de conexión en el lado de la fuente. Estos sistemas de</p><p>puesta a tierra requieren electrodos de tierra a intervalos regulares durante toda la instalación.</p><p>Los TN albergan tres subconjuntos, variables en función del método de segregación / combinación</p><p>de conductores neutros y de tierra.</p><p>TN-C</p><p>Las funciones del conductor neutro y del conductor de protección están combinadas en un único</p><p>conductor en todo el sistema. TN-C describe una disposición en la que un neutro de protección</p><p>combinado (PEN) se conecta a tierra en la fuente. Así, utiliza la línea neutra de trabajo como línea</p><p>de protección de cruce por cero, que puede denominarse línea neutra de protección y puede</p><p>representarse mediante PEN.</p><p>TN-CS</p><p>En una parte del sistema, las funciones del conductor neutro y del conductor de protección están</p><p>combinadas en un único conductor. El lado de suministro del sistema utiliza un conductor PEN</p><p>combinado para la conexión a tierra, y el lado de carga del sistema utiliza un conductor separado</p><p>para PE y N.</p><p>TN-S</p><p>Se utiliza un conductor de protección separado en todo el sistema. Se ejecutan conductores</p><p>separados para tierra de protección (PE) y neutro a las cargas de los consumidores desde la fuente</p><p>de alimentación de un lugar (es decir, generador o transformador). En este caso, los conductores</p><p>PE y N están separados en casi todas las partes del sistema y solo están conectados entre sí en el</p><p>suministro. De esta manera, el sistema de alimentación en modo TN-S separa estrictamente el</p><p>neutro de trabajo N de la línea de protección dedicada PE. Veamos ahora más detalladamente</p><p>algunas de sus características, lo que le hace destacar y ser el principal sistema en instalaciones</p><p>eléctricas de hospitales.</p><p>«El sistema de alimentación en modo TN-S separa estrictamente el neutro de trabajo N de la</p><p>línea de protección dedicada PE.»</p><p>Características del sistema TN-S</p><p>• Conductores de protección. Dispone de una sola referencia de potencial «fuente» y «uso».</p><p>Además, no utiliza la tierra como conductor.</p><p>• Equipotencialidad. Las masas tienen buena equipotencialidad, lo que implica un ahorro en</p><p>costes muy relevante al no ser necesario instalar conexiones equipotenciales</p><p>complementarias.</p><p>• Baja impedancia. El circuito de protección es de baja impedancia al haber la necesidad de</p><p>conducir corrientes de drenaje, de fallo o de cortocircuito importantes.</p><p>• Compromiso con la normativa CEM. En el sector eléctrico se reconoce abiertamente que</p><p>el sistema TN-S es el que posee un mayor compromiso con la normativa CEM (Normativa</p><p>sobre Compatibilidad Electromagnética).</p><p>¿En qué se diferencias los sistemas TT y TN-S?</p><p>Como vemos, en una red puesta a tierra con sistema TN-S o TT, se realiza la puesta a tierra de uno</p><p>o varios puntos de la red, la instalación o el equipo eléctrico para garantizar la seguridad eléctrica.</p><p>No obstante, en los sistemas TN, el punto neutro del transformador de alimentación está puesto a</p><p>tierra con una impedancia despreciable y las masas de la instalación eléctrica están conectadas con</p><p>la puesta a tierra de servicio de la red mediante un conductor de protección. Sin embargo, en los</p><p>sistemas TT, aunque el punto neutro también está puesto a tierra con una impedancia</p><p>despreciable, las masas de la instalación eléctrica están puestas a tierra de forma independiente a</p><p>la tierra del sistema.</p><p>Beneficios del sistema TN-S</p><p>A pesar de una mayor inversión inicial para la instalación y los costes materiales, y el posterior</p><p>mantenimiento de las líneas eléctricas, los beneficios de TN-S son tales que está más</p><p>que justificada su apuesta como sistema de conexión a tierra:</p><p>1. Otorga un mayor grado</p><p>de seguridad contra incendios eléctricos</p><p>Con TN-S, podemos usar en el modo óptimo los dispositivos de apagado de protección (RCD). Un</p><p>RCD conectado a una red eléctrica con un circuito de tierra TN-S lo que hace es desconectar la</p><p>fuente de alimentación al consumidor defectuoso en el mismo momento que ocurren corrientes</p><p>de fuga.</p><p>2. No genera problemas para crear y monitorear la condición técnica del circuito de puesta a</p><p>tierra del objeto</p><p>Dado que el bucle de tierra requiere un monitoreo constante, bajo la influencia del tiempo y los</p><p>factores naturales el dispositivo puede fallar. Esto implicará la interrupción de los sistemas</p><p>eléctricos y, más importante aún, se convierte en una amenaza para la salud.</p><p>3. No necesita usar puentes que conecten las carcasas metálicas de los dispositivos y</p><p>equipamiento médico al circuito de tierra</p><p>Esto nos ayuda a evitar inconvenientes y defectos estéticos del interior de la habitación o área,</p><p>fomentando la visión holística de la salud.</p><p>4. Elimina la interferencia de alta frecuencia</p><p>Ésta induce efectos perjudiciales en el funcionamiento de la electrónica.</p><p>En ETKHO te ayudamos a elegir</p><p>Como expertos en soluciones de ingeniería e instalación eléctrica para hospitales,</p><p>en ETKHO analizamos de forma personalizada cada caso de cada cliente para guiarle y lograr</p><p>asegurar sus instalaciones sanitarios con los sistemas más óptimos para el presente y el futuro. Si</p><p>tienes cualquier duda o buscas asesoramiento en la instalación eléctrica para tu hospital, no dudes</p><p>en contactarnos.</p><p>https://www.etkho.com/seguridad-electrica-hospitalaria/</p><p>https://www.etkho.com/contacta-con-nosotros/</p><p>https://www.etkho.com/contacta-con-nosotros/</p><p>ETK 90. Placa de tomas equipotenciales para unidad quirúrgica</p><p>https://www.etkho.com/wp-content/uploads/2021/07/placa-embarrados-equipotenciales-ETK-90-etkho-hospital-engineering.pdf</p><p>ETK EBB. Placa de embarrados para conexiones equipotenciales</p><p>https://www.etkho.com/wp-content/uploads/2021/07/placa-embarrados-equipotenciales-ETK-EBB-etkho-hospital-engineering.pdf</p>
