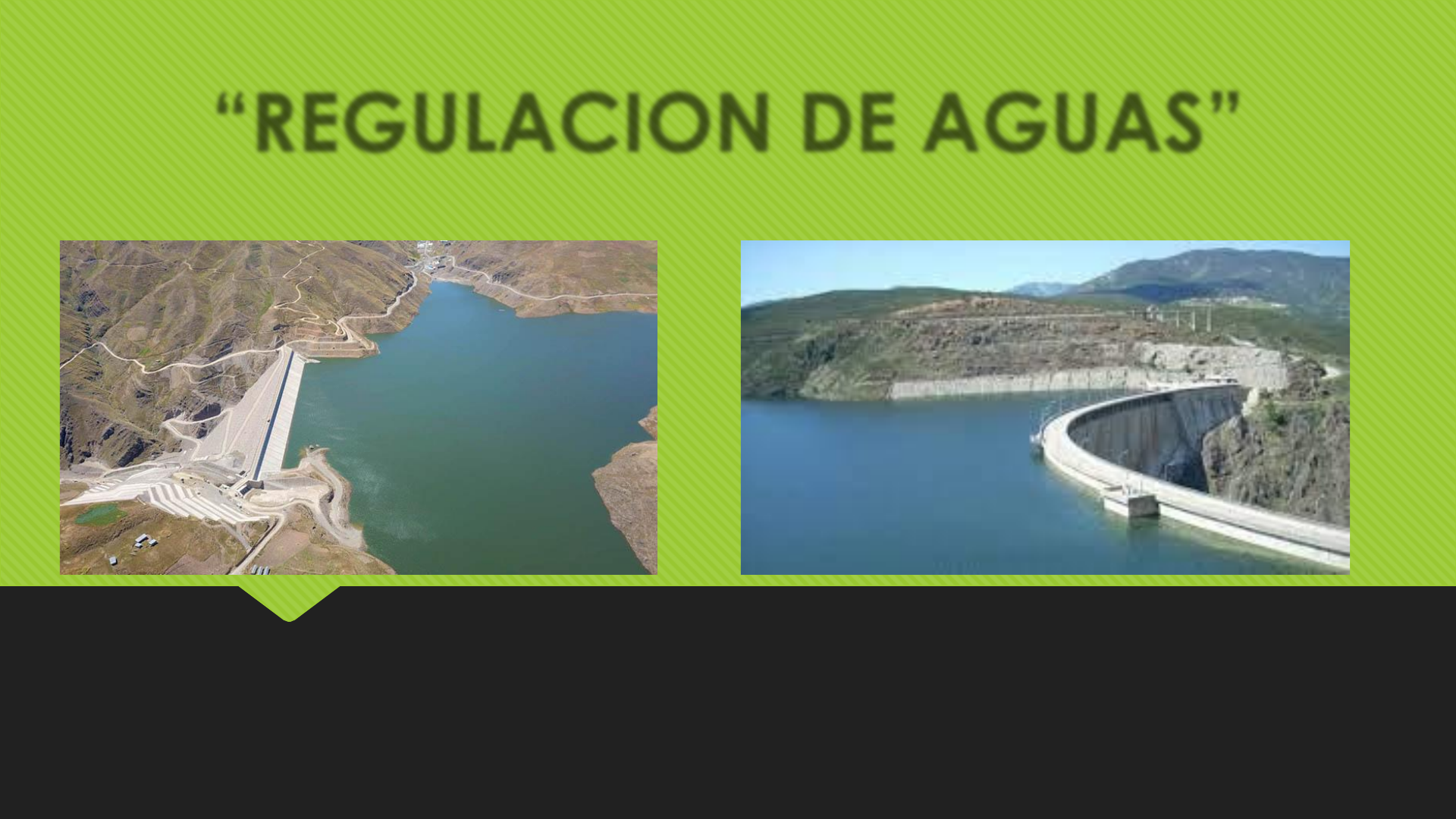

“REGULACION DE AGUAS”
IMPORTANCIA DE LA REGULACION
Distribución mensual de precipitaciones
Regulación
 La regulación de caudales significa que los regímenes de caudales que circulaban por
los ríos en condiciones naturales se modifican mediante el almacenamiento del agua en
represas.
 La regulación de los ríos permite mantener el caudal deseado en cada momento en un
río.
C
a
u
d
a
l
m
3
/s
 Cuando los aforos mínimos del río en determinadas épocas no son suficientes para
cubrir la demanda es posible lograr, mediante el represamiento de aguas de
épocas de crecidas para compensar el déficit y aportarlo para satisfacer las
demandas.
 Se dice entonces que la fuente precisa de regulación. Bajo el punto de vista
practico cualquier río es regulable, pero bajo el punto de vista practico
consideramos a una fuente superficial como regulable, solo cuando podamos
satisfacer la demanda en las épocas bajas de escorrentía con el exceso
almacenado durante la época de crecida. Ello supone, por tanto un periodo mas
critico, dentro de una serie de registros (20 años mínimo) que estará comprendida
entre una época de mínima y una máxima consecutiva que definirá el volumen
necesario de embalse.
excedente
déficit
Regulación optima:
Vexced = Vdeficit
OPERACIÓN DE EMBALSE PARA DETERMINAR EL VOLUMEN Y ALTURA UTIL
Vol. Sedimentos 7,484 m3
Altura del volúmen muerto = 7 m
Volúmen Ütil = 65,051 m3
Altura de regulación = 3574 m.s.n.m. Altura hasta el volumen útil = 16 m
EXCESO
Vol. Total +
sedi
mm m3 Aporte del río Externo Demanda Perdidas m3 Prin. de Mes Fin de Mes 7,484
ABR 3.04 284 0 0 12,810 2,320 -14,846 0 65,051 50,205 72,535 14,846 -14,846 3,574.0 16.0
MAY 1.02 95 0 0 0 1,839 -1,744 0 50,205 48,460 57,689 1,744 -1,744 3,572.8 14.8
JUN 0.11 10 0 0 0 1,457 -1,447 0 48,460 47,014 55,945 1,447 -1,447 3,572.5 14.5
JUL 1.03 96 0 0 0 1,649 -1,553 0 47,014 45,460 54,498 1,553 -1,553 3,572.4 14.4
AGO 0.61 57 0 0 6,500 2,128 -8,571 0 45,460 36,889 52,945 8,571 -8,571 3,572.2 14.2
SEP 4.28 399 0 0 13,300 2,478 -15,379 0 36,889 21,510 44,374 15,379 -15,379 3,571.5 13.5
OCT 11.76 1,096 5,487 0 17,100 3,075 -13,592 0 21,510 7,918 28,995 13,592 -13,592 3,569.6 11.6
NOV 28.60 2,666 13,350 0 16,750 3,169 -3,904 0 7,918 4,015 15,403 3,904 -3,904 3,567.3 9.3
DIC 52.52 4,895 24,513 0 14,200 3,218 11,989 11,989 4,015 16,004 11,499 -11,989 11,989 3,566.2 8.2
ENE 63.04 5,875 29,422 0 11,850 3,156 20,291 20,291 16,004 36,295 23,489 -20,291 20,291 3,568.8 10.8
FEB 59.56 5,551 27,801 0 9,400 2,619 21,333 21,333 36,295 57,629 43,779 -21,333 21,333 3,571.4 13.4
MAR 36.61 3,412 17,089 0 9,800 2,735 7,966 7,966 57,629 65,595 65,113 -7,966 7,966 3,573.4 15.4
262 24,436 117,662 0 111,710.0 29,844 544 61,580 502,046 436,995 -544 544
Entrada Entrada Salida Salida
ALTURA DE
PRESA
m3
Almacenamiento (m^3) Cota
m.s.n.m.
Mes
Aportes (m^3) Salida del Vaso (m^3)
DESCARGA +
CAMBIO
∆ m3
PRECIPITACION EN
EL AMBALSE 75% CAMBIO
∆ m3
DESCARGA
m3
PRESAS
INTRODUCCIÓN
 Un embalse es un lago artificial construido
para almacenar agua durante la estación
lluviosa para distribuirla durante la estación
seca. Esta es una condición general
impuesta por el clima, es decir que
nuestras lluvias salvo contadas áreas están
concentradas durante un periodo de unos
cuatro a cinco meses siendo muy escasa o
nulas durante el resto del año, entonces
esa mala distribución del agua de la lluvia
nos obliga a almacenarla mediante la
construcción de embalses.
¿ QUÉ SON LAS PRESAS HIDRÁULICAS ?
Las presas son
estructuras hidráulicas de grandes
dimensiones que permiten almacenar o
retener agua para aprovecharla en
actividades como el riego, el consumo
humano, la generación de energía
eléctrica, entre otras.
NORMAS DE DISEÑO PARA LAS PRESAS EN
BOLIVIA
PARA RIEGO
PARA EL CONTROL DE
INUNDACIONES
PARA LA GENERACIÓN
DE ENERGÍA ELÉCTRICA
usos
ELEMENTOS DE UNA
PRESA
VASO DE REPRESA
 A el lugar donde se almacena el agua
se le llama vaso.
 El vaso: es la parte del valle que,
inundándose, contiene el agua
embalsada.
 La cerrada o boquilla: es el punto
concreto del terreno donde se
construye la presa.
CORTINA DE UNA PRESA
 Se denomina presa o represa a una barrera
fabricada de piedra, concreto o materiales sueltos,
que se construye al paso de un río o arroyo. A esta
barrera se le llama cortina y la parte mas alta
corona.
 La cerrada o boquilla: es el punto concreto del
terreno donde se construye la presa. La presa o
cortina: propiamente dicha, cuyas funciones básicas
son, por un lado garantizar la estabilidad de toda la
construcción, soportando un empuje hidrostático del
agua, y por otro no permitir la filtración del agua.
https://es.slideshare.net/davidfigueredoarispe/presas-162750611
https://es.slideshare.net/davidfigueredoarispe/presas-162750611
UBICACIÓN DE PRESAS
ESTRECH
O
Tipos de presas
DETERMINACION DE LA
ALTURA DE UNA PRESA
FIN
