Com base no esquema de laje disposto na Figura 1, preencha a Tabela 1 com os respectivos valores. Adotar:

p = 10 kN/m (Carga distribuída uniforme para todas as lajes);

c = 2,5 cm (Cobrimento para todas as lajes).

Verifique os coeficientes e formulações conforme o arquivo em anexo (Tabelas de apoio em ANEXO). Lembrando que lx sempre será a menor dimensão da laje e ly a maior dimensão.

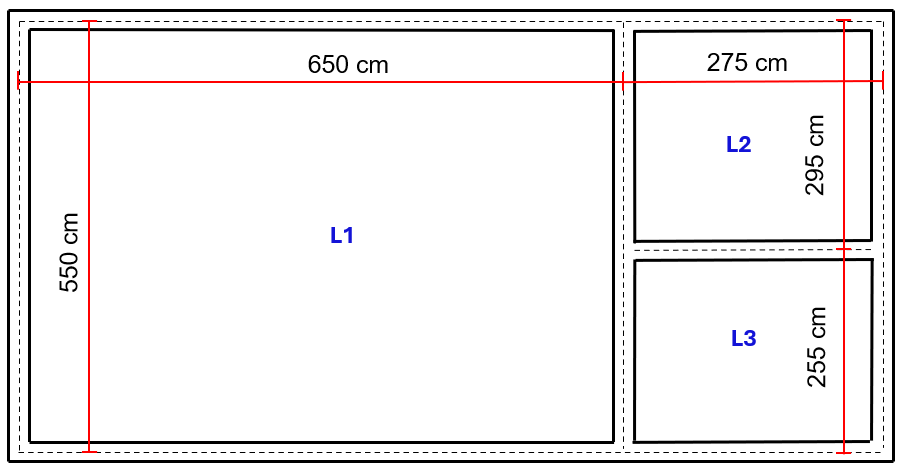

Figura 1 - Disposição das lajes

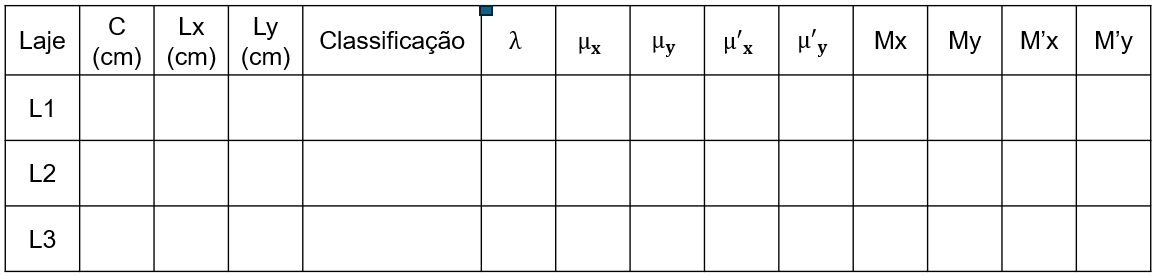

Tabela 1 - Tabela de resultados

ANEXO - Tabelas com os coeficientes e formulações para os cálculos dos momentos.

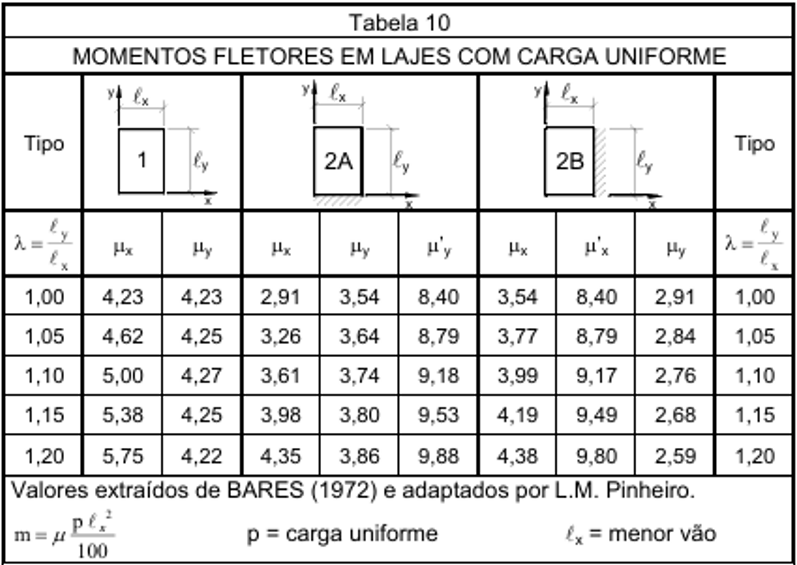

Tabela 2 - Tabela de classificação de borda de lajes para momentos fletores (1 até 2B)

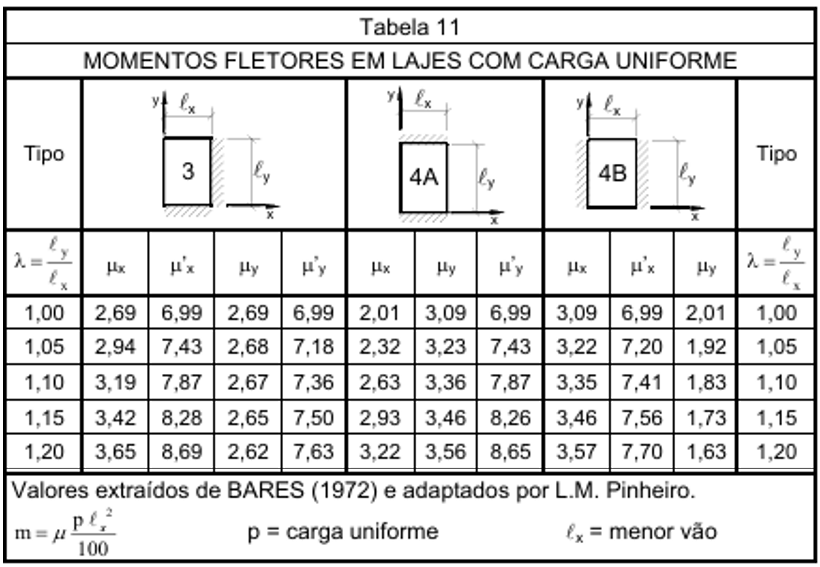

Tabela 3 - Tabela de classificação de borda de lajes para momentos fletores (3 até 4B)

Utilizar as Equações (1) e (2). De modo que a primeira determina o índice de esbeltes e a segunda os momentos fletores com carga uniforme. Onde μassumirá valores conforme as Tabelas 2 e 3.
