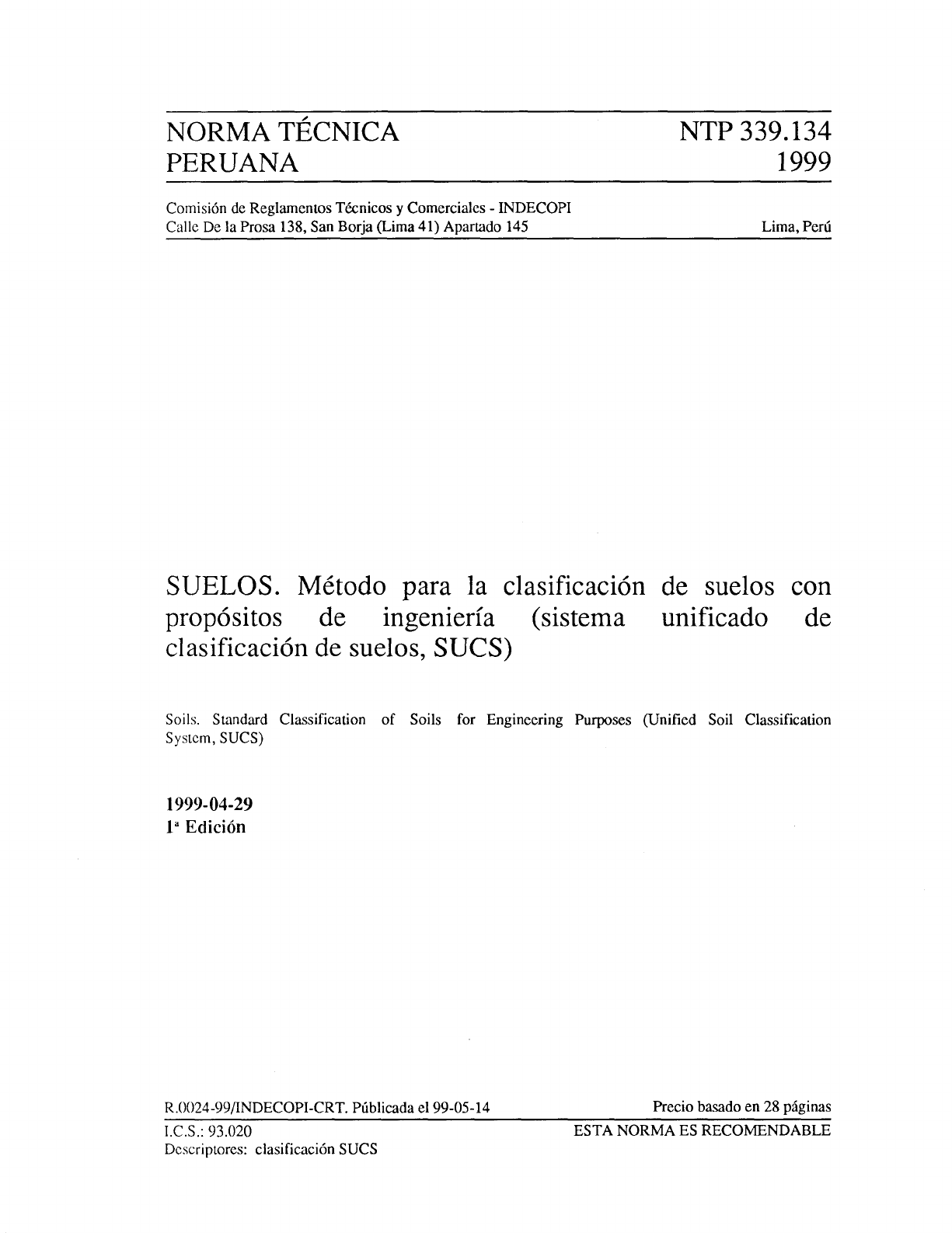

NORMA TECNICA
PERUANA
Comisi6n de Reglamentos Tecnicos y Comerciaies - INDECOPI
Calle De la Prosa 138, San Borja (Lima 41) Apartado 145
SUELOS. Metodo para la clasificaci6n
prop6sitos de ingenieria (sistema
clasificaci6n de suelos, SUCS)
NTP 339.134
1999
Lima,Peru
de suelos con
unificado de
Soils. Standard Classification of Soils for Engineering Purposes (Unified Soil Classification
Systcm, SUCS)
1999-04-29
13 Edici6n
R.0024-99/INDECOPI-CRT. Publicada el 99-05-14
\.C.S.: 93.020
Dcscriptorcs: cIasificaci6n SUCS
Precio basado en 28 paginas
ESTA NORMA ES RECOMENDABLE
INDICE
Pagina
INDICE
PREFACIO 11
l. OBJETO 1
2. REFERENCIAS NORMA TIV AS 2
3. RESUMEN DEL METODO 3
4. SIGNIFICADO Y usa 3
5. TERMINOLOGIA 4
6. APARATOS 6
7. MUESTREO 6
8. CLASIFICACION DE LA TURBA 6
9. PREPARACION PARA LA CLASIFICACION 7
10. PROCEDIMIENTO PRELIMINAR DE CLASIFICACION 8
11. PROCEDIMIENTO PARA LA CLASIFICACION DE SUELO
DE GRANO FINO 9
12. PROCEDIMIENTO PARA LA CLASIFICACION DE SUELO
DE GRANO GRUESO 11
13.INFORME 13
14. ANTECEDENTE 13
PREFACIO
RESENA HISTORICA
A.l La presente Nonna Tecnica Peruana fue elaborada por el Comite Tecnico
Pennanente de Geotecnia, en reuniones realizadas entre los meses de abril de 1996 a enero
de 1998, mediante el Sistema 2 u Ordinario, utilizando como antecedente la nonna ASTM
D2487-93, Standard Classification of Soils for Engineering Purposes (Unified Soil
Classification System).
A.2 El Comite Tecnico Pennanente de Geotecnia prescnt6 a la Comisi6n de
Reglamentos Tecnicos y Comerciales - CRT, con fecha 98-11-13 el PNTP 339.134:1998
para su revisi6n y aprobaci6n, siendo sometido a la etapa de Discusi6n Publica el 99-03-22,
oficializandose como Nonna Tecnica Peruana NTP 339.134:1999 SUELOS. Metodo
para la clasificacion de suelos con propositos de ingenieria SUCS. I a Edici6n el 14 de
mayo de 1999.
A.3 Esta Nonna Tecnica Peruana, presenta cambios editoriales referidos
principalmente a tenninologia empleada propia del idioma espanol y ha sido estructurada
de acuerdo a las Guias Peruanas GP 001:1995 y GP 002:1995.
B. INSTITUCIONES QUE PARTICIPARON EN LA ELABORACION
DE LA NORMA TECNICA PERUANA
SECRETARIA
PRESIDENTE
SECRETARIO
ENTIDAD
SENCICO
Universidad Nacional de Ingenieria
Servicio Nacional de Capacitaci6n
para la Industria de la Construcci6n -
SENCICO
Mercedes Dongo
Alberto Concha-Fernandez
REPRESENTANTES
Mercedes Dongo
Alberto Concha-Fernandez
Jose Wilfredo Gutierrez
11
Pontificia Universidad Cat6lica del Peru
Universidad Nacional Agraria La Molina
Geotecnia y Pavimentos E.I.R.L.
Alpha Consult
CO SAP! S.A.
CICSA
CEFOISA
Manuel Olcese
Jorge Zegana
Hermes Valdivia
Mirella Gallardo
Genn{m Vivar
Genaro Humala
Julio Rivera
Marco Zavala
Justo Kahatt
Raul Moreano
iii
NORMA TECNICA
PERUANA
NTP 339.134
1 de 28
SUELOS. Metodo para la clasificaci6n de suelos con
prop6sitos de ingenieria (sistema unificado de clasificaci6n
de suelos, SUeS)
1. OBJETO
1.1 Este mctodo de ensayo describe un sistema para la clasificaci6n de suelos
minerales y organico minerales con prop6sitos de ingenieria, basado en la detenninaci6n
en el laboratorio de Jas caracteristicas de granulometria, limite liquido e indice pl<istico, y
debeni ser utilizado cuando se requiera una clasificaci6n precisa.
NOTA 1: La utilizaci6n de esta nonna resulta en la clasificaci6n de un solo simbolo y nombre de
grupo, excepto cuando el suelo contiene de 5 a 12% de finos 0 cuando el gnlfico de los valores del
limite liquido e indice plastico caen dentro del area sombreada de la carta de plasticidad. En estos
casos, se utiliza un simbolo dual, por ejemplo, GP-GM, CL-ML. Cuando los resultados de los
ensayos de laboratorio indican que el suelo se encuentra cerca a otro grupo de clasificaci6n, la
condici6n de linea de borde puede indicarse con dos simbolos separados por una diagonal (I).
EI primer simbolo debeni ser el principal basado en est a nonna, por ejemplo, CLlCH,
GMlSM, SCICL. Los simbolos de linea de borde son particulannente iltiles cuando el valor
del limite Iiquido de suelos arciIlosos esta cercano a 50. Estos suelos pueden tener
caracteristicas expansivas y la utilizaci6n de un simbolo de linea de borde (CLlCH,
CH/CL) alertara al usuario de la clasificaci6n asignada sobre el potencial expansivo.
1.2 La porci6n del sfmbolo de grupo de este sistema, esta basada en ensayos de
laboratorio realizados en la porci6n de una muestra de suelo que pasa la malla de 3 pulg.
(75 mm.), (vease Ia especificaci6n NTP 350.001).
1.3 Como un sistema de clasificaci6n, este metodo de ensayo esta Iimitado a
suelos naturales.
NOTA 2: Los nombres y simbolos de grupo utilizados en este metodo de ensayo pueden ser
utilizados como un sistema descriptivo, aplicado a materiales tales como: lutitas, arciIlitas,
conchas, piedra chancada, etc. (Vease el apendice X2).
NORMA TECNICA
PERUANA
NTP 339.134
2 de28
1.4
1.5
2.
Este metoda de ensayo tiene solo una aplicacion cualitativa.
NOTA 3: Cuando se requiera una informacion cuantitativa para detalles de disefio de estructuras
de importancia, este procedimiento debera ser complementado con ensayos de Iaboratorio u otros
datos cuantitativos para determinar las caracterfsticas de comportamiento bajo condiciones
esperadas de campo.
Este sistema esta basado en el Sistema Unificado de Clasificacion de Suc1os.
REFERENCIAS NORMATIV AS
Las siguientes nonnas contienen disposiciones que al ser eitadas en este texto, eonstituyen
requisitos de esta Nonna Tecnica Peruana. Las ediciones indicadas estaban en vigen cia en
el momenta de esta publicacion. Como toda nonna esta sujeta a revision, se recomienda a
aquellos que realicen acuerdos en base a ellas, que analicen la conveniencia de usar las
ediciones recientes de las nonnas citadas seguidamente. EI Organismo Peruano de
Nonnalizacion posee la infonnacion de las Nonnas Tecnicas Peruanas en vigencia en todo
momento.
2.1
2.1.1
2.1.2
2.2
2.2.1
Normas Tecnicas Peruanas
NTP 339.130
NTP 339.127
SUELOS. Metodo de ensayo para detenninar el
limite liquido usando el penetrometro conico
SUELOS. Metodo para detenninar el contenido
de humedad de un suelo
Normas Tecnicas de Asociacion
ASTMD422 SUELOS. Metodo de ensayo para el amilisis
granulometrico
NORMA TECNICA
PERUANA
2.2.2 ASTM D653
2.2.3 ASTM D4318
NTP 339.134
3 de28
SUELOS. Simbolos, Unidades, Tenninologias y
Definiciones
SUELOS. Metodos de ensayo paradetenninar el
limite liquido, limite plastico y el indice de
plasticidad de los suelos.
3. RESUMEN DEL METODO
3.1 Tal como se ilustra en la Tabla 1, este sistema de cIasificaci6n identifica tres
grandes divisiones de suelos: suelos de grana grueso, suelos de grano fino y suelos
altamente orgfmicos. Estas tres divisiones son luego subdivididas en un total de 15 grupos
basicos de suelo.
3.2 Basado en los resultados de observaciones visuales y en ensayos de
laboratorio, un suelo es catalogado de acuerdo con los grupos basicos de suelos,
asignandosele un simbolo (s) y nombre de grupo, quedando asi cIasificado. Los diagramas
de flujo, de la Fig. 1 para suelos de grano fino, y la Figura 2 para suelos de grana grueso,
pueden ser utilizados para asignar el simbolo (s) y nombre de grupo apropiados.
4. SIGNIFICADO Y USO
4.1 Este metoda de ensayo cIasifica suelos provenientes de cualquier
10calizaci6n geografica dentro de categorias que representan los resultados de los ensayos
de laboratorio prescritos para detenninar las caracteristicas de granulometria, limite liquido
e indice plastico.
4.2 La asignaci6n de un nombre y simbolo (s) de grupo, y la infonnaci6n
descriptiva requerida en la Practica Recomendada ASTM D2488, pueden ser utilizados
para describir un suelo, para ayudar en la evaluaci6n de sus propiedades significativas para
uso en ingenieria.
NORMA TECNICA
PERUANA
NTP 339.134
4 de28
4.3 Las diversasagrupaciones de este sistema de clasificaci6n, han sido
diseiiadas para correlacionar en una forma general los diversos tipos de suelos con su
comportamiento dentro del campo de la ingenieria. Este metodo proporciona un primer
paso util en cualquier investigaci6n de campo 0 de laboratorio, con prop6sitos de ingenieria
geotecnica.
4.4 Este metodo de ensayo puede ser tambien utilizado como una ayuda en el
entrenamiento de personal en uso de la Practiea Recomendada ASTM D2488.
5. TERMINOLOGIA
5.1 Definiciones: Exeepto la siguiente lista, todas las determinaeiones estan de
aeuerdo con las Definieiones ASTM D653.
NOTA 4: Para las particulas retenidas en la mall a estandar de 3 pulg. (75 mm), se sugieren las
siguientes definiciones:
- Bolones - particulas de roca que pasan por una malla euadrada de 12 pulg. (300
mm) de abertura y son retenidas en una mall a estandar de 3 pulg. (75 mm), y
- Bloques - partieulas de roea que no pasan la malla con abertura euadrada de 12
pulg. (300 mm).
5.1.1 Grava - particulas de roca que pasan la malla de 3 pulg. (75 mm) y son
retenidas en la mall a N°4 (4,75 mm), y a su vez tienen las siguientes sub-divisiones:
- Gruesa - pasa la malla de 3 pulg. (75 mm) yes retenida en la malla de 3/4 pulg.
(19 mm) y
- Fina - pasa la malla de 3/4 pulg. (19 mm) y es retenida en la malla N°4 (4,75
mm).
5.1.2 Arena - particulas de roea que pasan la malla N°4 (4,75 mm) y son retenidas
en la malla estandar N°200 (75-llm) con las siguientes sub-divisiones:
NORMA TECNICA
PERUANA
NTP 339.134
5 de28
Gruesa - pasan la maIIa N°4 (4,75 mm) y es retenida en la malla N°lO (2 mm).
Media - pasa la maIIa N°lO (2 mm) y es retenida en la maIIa N°40 (425 - /lm), y
Fina - pasa la malla N°40 (425-/lm) y es retenida en la malla N°200 (75-/lm).
5.1.3 Arcilla - suelo que pasa la malla estandar N°200 (75-/lm) y puede exhibir
plasticidad (propiedades plasticas) dentro de un cierto rango de contenido de humedad y
que tiene una considerable resistencia cuando esta seco. Con propositos de cIasificacion,
una arcilla es un suelo de grana fino, 0 la porcion de grana fino de un suelo, con un indice
plastico igual 0 mayor que 4, y su ubicacion dentro de un grMico de indice pl<istico versus
limite liquido cae en 0 sobre la linea "A".
5.1.4 Limo - suelo que pasa la malla estandar N°200 (75 /lm), que es no pl<istico 0
muy poco plastico y que exhibe poca 0 ninguna resistencia cuando se seca al aire. Con
propositos de cIasificacion, un limo es un suelo de grana fino, 0 la porcion de grana fino de
un suelo, con un indice plastico menor que 4 0 que su ubicacion en cl gnifico de indicc
plastico versus limite liquido cae por debajo la linea "A".
5.1.5 ArciIIa organica - una arcilla con suficiente contenido de materia organica
como para influenciar las propiedades del suelo. Con propositos de cIasificacion, una
arcilla organica es un suelo que podria ser cIasificado como una arciIla, excepto que el
valor de su limite liquido despues del secado al homo es menor que el 75% del valor de su
limite liquido antes del secado.
5.1.6 Limo organico - un limo con suficiente contenido de materia organica como
para influenciar las propiedades del suelo. Con propositos de cIasificacion, un limo
organico es un suelo que podria ser cIasificado como un limo, excepto que el valor de su
limite liquido despues del secado al homo es menor que el 75% del valor de su limite
liquido antes del secado.
5.1.7 Turba - un sueJo compuesto de tejido vegetal en vanos estados de
descomposicion, usualmente con un olor organico, un color oscuro a negro, una
consistencia esponjosa y una textura que va desde fibrosa a amorfa.
NORMA TECNICA
PERUANA
NTP 339.134
6 de28
5.2 Descripci6n de Tenninos Especificos a esta nonna:
5.2.1 Coeficiente de curvatura, Cc - es la relaci6n (D3o)2 / (D lo x D6o), donde D6o,
D30 y DIO son los diametros de las particulas correspondientes al 60, 30 y 10% de suelo mas
fino que el tamafio especificado en la curva de distribuci6n acumulativa del tamafio de
partieulas, respeetivamente.
5.2.2 Coefieiente de unifonnidad, Cu - es la relaei6n D60 / D la, donde Dbo Y 010
son los diametros de las paIiieulas eorrespondientes al 60 Y 10% de suelo mas fino que el
tamafio espeeificado en la curva de distribuci6n acumulativa del tamafio de particulas,
respeetivamente.
6. APARATOS
Ademas de los aparatos que pueden ser requeridos para obtener y preparar las muestras y
condueir los ensayos de laboratorio indicados, se haee necesario una carta de plastieidad
similar a la de la Figura 3 y una eurva de distribuei6n acumulativa del tamafio de las
particulas, similar a la de la Figura 4.
7.
NOTA 5: La linea "U" mostrada en la Figura 3 ha sido detenninada empiricamente con el
proposito de aproximar un "limite superior" para suelos naturales. Esta es una buena
comprobacion de posibles datos erroneos, y cualquier resultado de ensayo que este ubicado sobre
o a la izquierda de ella, debeni ser verificado.
MUESTREO
7.1 Las muestras deberan ser obtenidas e identi ficadas de acuerdo con los
metodos recomendados en la ASTM D 420 6 por otros procedimientos aceptados.
7.2 Para la identificaci6n precissa, la cantidad minima de muestra de ensaayo
requerida para este metodo dependera de que ensayo de laboratorio necesitan reaIizarse.
Cuando se requiera el amllisis granulometrico de la muestra, se nccesitan los siguientes
NORMA TECNICA
PERUANA
pasos secos minimos:
Tamafio maximo de particula,
abertura de tamiz
4,75 mm (N°4)
9,5 mm (3/8 pulg)
19 mm (3/4 pulg)
38,1 mm (1 Y2 pulg)
75 mm (3 pulg)
Tamafio de espccimen
minimo peso seco
100 g
200 g
1 g
8g
60 g
NTP 339.134
7 de 28
Cuando sea posible, las muestras de campo deberan tener de dos a cuatro veces el peso
mostrado.
7.3 Cuando se requieran tambien los ensayos de limite liquido y plastico, se
debera tener material adicional suficiente para obtener de 150 a 200 g de suelo mas fino
que Ie tamiz N° 40 (425 , . .un)
7.4 Si la muestra de campo 0 eJ espccimen de ensayo es menor que la cantidad
minima recomendada, se debera incluir el comentario apropiado en cl inionnc.
8. CLASIFICACION DE TURBA
8.1 Una muestra compuesta principalmente de tejido vegetal en varios estados
de descomposici6n y que tiene una textura de fibrosa a amorfa, con un colo de marr6n
oscuro a negro, y un olor organico, debera ser cIasificado como turba, PT, y no estara
sujeta a los procedimientos de cIasificaci6n aqui descritos.
8.2 Sise desea, puede realizarse la clasificaci6n del tipo de turba de acuerdo con
Ja clasificaci6n ASTM D 4427
NORMA TECNICA
PERUANA
9. PREPARACION PARA LA CLASIFICACION*
NTP 339.134
8 de 28
9.1 Antes que un suelo pueda ser clasiticado de acuerdo con cste metoda de
ensayo, general mente debenin ser determinados la curva granulometrica del material que
pasa la malla de 3 pulg. (75 mm), asi como sus caracteristicas de plasticidad. Vease la
secci6n 8.8 para los ensayos especificos requeridos.
9.2 La preparaClOn del especlmen 0 especimenes de suelo y los ensayos
granulometricos, limite liquido e indice pl<istico debenin estar de acuerdo con
procedimientos aceptados. Dos procedimientos para la preparaci6n de los especimenes de
suelo para ensayos con prop6sitos de clasificaci6n, se presentan en los apendices A.3 y
Ao4. El apendice A.3 describe el metoda de preparaci6n humedo, y es el metodo preferido
para suelos cohesivos que nunca han sido secados y para suelos organicos.
9.3 Cuando la clasificaci6n de suelos sea determinada por este metodo de
ensayo, la preparaci6n y procedimientos de ensayo utilizados debenin ser reportados 0
referenciados en el informe.
904 Aunqllc c1 proccdimicnto dc cnsayo utilizado ell In dctcrmillacibn de In
distribuci6n del tamafio de las particulas u otras consideraciones, puede requerir un analisis
hidrometrico del material, dicho analisis no es necesario para la clasificaci6n del suelo.
9.5 EI porcentaje (del pesoseco) de cualquier material mayor que la malla de 3
pulg. (75 mm), debeni ser determinado y reportado como una informaci6n auxiliar.
9.6 El tamafio maXImo de particulas debeni ser detenninado (medido 0
estimado) y reportado como una informaci6n auxiliar.
9.7 Cuando se requiera la distribuci6n acumulativa de particulas, se debera
utilizar un grupo de tamices, entre los cuales estan incluidos los siguientes (con el tamafio
mas grande compatible con el tamafio maximo), con aquellos otros necesarios 0 requeridos
* las muestras de suelo altamente organico y debera ser cIasificado como turba, PT, y no estara sujeta a los
procedimientos de clasificaci6n aqul dcscritos.
NORMA TECNICA
PERUANA
para definir la distribuci6n del tamario de las particulas.
3 pulg. (75 mm)
3/4 pu1g. (19,0 mm)
N°4 (4,75 mm)
N° 10 (2,00 mm)
N° 40 (425 Ilm)
N° 200 (75 Ilm)
NTP 339.134
9 de 28
9.8 Los ensayos que reqUleren ser realizados en la preparaci6n para la
cIasificaci6n son los siguientes:
9.8.1 Para suelos en los cuales se estima que contienen menos del 5% de finos, se
requiere un gnifico de la distribuci6n acumulativa del tamario de particulas de la fracci6n
mas gruesa que la malla N° 200 (75-llm). La curva granulometrica puede ser graficada en
un grafico similar al mostrado en la Figura 4.
9.8.2 Para suclos en los cuales se estima que conticnen del 5 <II 15% de finos, se
requiere un grcifieo de la distribuci6n acumulativa del tamafio de particulas, tal como se
describe en 9.8.1, ademas de los val ores del limite liquido e indice plastico.
Si no existe el suficiente material disponible para la determinacic)!1 del limite liquido e
indice plastico, los finos deberan ser estimados como limo 0 como arciIIa utilizando los
proeedimicntos descritos en la Practica Recomendada ASTM D24RR, y, asi indicados en cI
infonne.
9.8.3 Para suelos en los cuales se estima que contienen el 15% 0 mas de finos, se
requiere la determinaci6n del porcentaje de finos, porcentaje de arena y porcentaje de
grava, asi como los val ores del limite liquido e indice plastico.
Para suelos en los cuales se estiman que contienen 90% 0 mas de finos, los porcentajes de
finos, de arena y de grava pueden ser estimados utilizando los Procedimientos descritos en
la Pnictica Recomendada ASTM D2488, y asi indicados en el infonne.
NORMA TECNICA
PERUANA
NTP 339.134
10 de 28
10. PROCEDIMIENTO PRELIMINAR DE CLASIFICACION
10.1 Clasi tique al suelo como suelo de grano fino si el SO% 0 mas del peso seco
del especimen pasa la malla N° 200 (7S /lm) y continue a partir de Ia scccion 10.
10.2 Clasifique al suelo como suelo de grano grueso si mas del SO% del peso
seco del especimen es retenido en la malla N° 200 (7S ｾｴｭＩ＠ y continlle a partir de la seccion
11.
11. PROCEDIMIENTO PARA LA CLASIFICACION DE SUELOS DE
GRANO FINO (SO% 0 mas del peso seco pasa por la malla N° 200 (7S-/lm)
11.1 EI suelo es una arcilla inorganica si su posicion en la carta de plasticidad,
Figura 3, cae en 0 sobre la linea "A", el indice plastico es mayor de 4 y la presencia de
materia organica no influye en la determinacion del limite liquido, tal como se determina
en 10.3.2.
11.1.1 Clasifique al suelo como una arcilla de baja plasticidad, CL, si el limite
liquido es menor de SO. Vease el area identificada como CL en Ia Figura 3.
11.1.2 Clasifique al suelo como una arcilla de alta plasticidad; CH si el limite
liquido es igual 0 mayor que SO. Vease el area identificada como CH en la Figura 3.
NOTA 6: En los casos donde ellimite Iiquido excede de 110 6 el indice phlstico excede de 60, la
carta de plasticidad puede ser expandida manteniendo la misma escala en ambos ejes y
extendiendo la linea "A" con la pendiente indicada.
11.1.3 Clasifique el suelo como una arcilla limosa, CL-ML, si su posicion en la
carta de plasticidad cae en 0 sobre la linea "A", y el indice plastico esta en el rango de 4 a
7. Vease el area identificada como CL-ML en Ia Figura 3.
11.2 EI suelo es un limo inorganico si su posicion en Ia carta de plasticidad,
NORMA TECNICA
PERUANA
NTP 339.134
11 de 28
Figura 3, cae por debajo de la linea "A" 0 el indice plastico es menor que 4, y la presencia
de materia organica no influye en la detenninacion del limite liquido, tal como se indica en
11.3.2.
11.2.1 Clasifique al suelo como un limo, ML, si c1limite liquido es menor que 50.
Yea el area identificada como ML en la Figura 3.
11.2.2 Clasifique al suelo como un limo elastico, MH, si el limite liquido es igual 0
mayor que 50. Vease el area identificada como MH en la Figura 3.
11.3 EI suelo es un limo organico 0 una arcilla organica si existe presencia de
matcria organica en cantidad suficiente como para inf1ucnciar c1 valor dc1limite liquido, tal
como se detennina en 11.3.2.
11.3.1 Si el suelo tiene un color oscuro y un olor organico cuando esta humedo y
caliente, se debera realizar un segundo ensayo para la detenninacion del limite liquido en
un especimen que ha sido secado al homo a una temperatura de 110°C ± SoC a un peso
constante, generalmente de un dia para otro.
11.3.2 EI suelo es un limo organico 0 una arcilla organica si el limite liquido,
despues del secado al homo, es menor del 75% del limite liquido del especimen original
detenninado antes de dicho secado (V ease el procedimiento B del metoda ASTM D2217).
11.3.3 Clasifique al suelo como un limo organico 0 una arcilla organica, OL, si el
limite liquido (sin secado al homo) es menor del 50%. Clasifique el suelo como un limo
organico, OL, si el indice plastico es menor que 4, 0 su posicion en la carta de plasticidad
cae por debajo de la linea "A". Clasifique al suelo como una arcilla organica, OL, si el
indice plastico es mayor 0 igual a 4 y su posicion en la carta de plasticidad cae en 0 sobre
la linea "A". Vease e) area identificada como OL (0 CL-ML) en la Figura 3.
11.3.4 Clasifique al suelo como una arcilla organica 0 limo organico, OH, si el
limite Iiquido (sin secado al homo) es mayor 0 igual a 50. Clasifique al sueIo como un limo
organico, OH, si su posicion en la carta de plasticidad cae por debajo de la linea "A".
Clasifique al suelo como una arcilla organica, OH, si su posicion en la carta de plasticidad
NORMA TECNICA
PERUANA
cae en 0 sobre la linea "A". Vease el area identificada como OH en la Fig. 3.
NTP 339.134
12 de 28
11.4 Si menos del 30% pero el 15% 0 mas del especimen de ensayo es retenido
en la malla N° 200 ＨＷＵＭｾｭＩＬ＠ las palabras "con arena y/o grava" debenin ser afiadidas al
simboJo. Por ejempJo, arciJla poco plastica con arena, CL; limo con arena y grava, ML.
1 J .5 Si el 30% 0 mas del especimen de ensayo es retenido en la malla N° 200
ＨＷＵＭｾｭＩＬ＠ las palabras "arenoso" 0 "gravoso" deberan ser afiadidas al simbolo. Afiada la
palabra "arenoso" si el 30% 0 mas del especimen de ensayo es retenido en la malla N° 200
ＨＷＵＭｾｭＩ＠ y la porcion de grano grueso es predominantemente grava. Por ejemplo, arcilla
arenosa de baja plasticidad, CL; arcilla gravosa de alta plasticidad, CH; limo arenoso, ML.
12. PROCEDIMIENTO PARA LA CLASIFICACION DE SUELOS DE
GRANO GRUESO (mas del 50% es retenido en la malla N° 200 ＨＷＵＭｾｬｬｮＩ＠
12.1 Clasifique al suelo como grava si mas de 50% de la fraccion gruesa [mayor
que la malla N° 200 ＨＷＵＭｾｬＱｮＩ｝＠ es retenida en la malla N° 4 (4,75 mm).
12.2 Clasifique al suelo como una arena si el 50% 0 mas de la fraccion gruesa
[mayor que la malla N° 200 ＨＷＵＭｾｭＩ｝＠ pasa la malla N° 4 (4,75-mm).
12.3 Si el 12% 0 menos del especimen de ensayo pasa la malla N° 200 (75 ｾｭＩＬ＠
se debera graficar la curva granulometrica, Figura 4, y calcular el coeficiente de
unifonnidad, Cu, y el coeficiente de la curvatura, Cc, tal como 10 indican las ecuaciones 1
y 2.
donde:
Cu = D60 / DJO (1)
Cc = (D30)2 / (DJO x D60) (2)
D IO' D30 Y D60 = diametros de particulas correspondientes al 10, 30 y 60%,
respectivamente, del peso acumulado que pasa en la curva granulometrica, Fig. 4.
NORMA TECNICA
PERUANA
NOTA7: Puede ser necesario extrapolar la curva para obtener el di{ll11Ctro 0 10,
NTP 339.134
13 de 28
12.3.1 Si menos del 5% del especimen de ensayo pasa la malla N° 200 ＨＷＵＭｾｭＩＬ＠
clasifique al suelo como una grava bien graduada, GW, 0 arena bien graduada, SW, si Cu
es mayor que 4,0 para grava 0 mayor que 6,0 para arena, y Cc es mayor 0 igual que 1 pero
no mayor que 3.
12.3.2 Si menos del 5% del especimen de ensayo pasa la malla N° 200, ＨＷＵＭｾｭＩＬ＠
clasifique al suelo como grava pobremente graduada, GP, 0 arena pobremente graduada,
SP, si tanto el Cu como Cc no satisfacen los critcrios para suelos bien graduados.
12.4 Si mas del 12% del especimen de ensayo pasa la malla N° 200 ＨＷＵＭｾｭＩＬ＠ el
suelo debeni ser considerado como suelo de grano grueso con ｦｩｮｾｳＮ＠ Los finos son
catalogados como arcillosos 0 limosos en base a su ubicacion en la carta de plasticidad,
Figura 3 (Vease 9.8.2.1 si no existe suficiente material disponible para el ensayo).
12.4.1 Clasifique al suelo como una grava arcillosa, GC, 0 arena arcillosa, SC, si
los finos son arcillosos, esto es, si su posicion en la carta de plasticidad , Figura 3, caen en
o sobre la linea "A" 0 c1 indice plastico es mayor que 7.
12.4.2 Clasifique el suelo como una grava limosa, GM, 0 arena limosa, SM, si los
finos son limosos, esto es, si su posicion en Ia carta de plasticidad, Fig. 3, cae por debajo de
la linea "A", 0 el indice plastico es menor que 4.
12.4.3 Si el grafico de los finos resulta en una arcilla limosa, CL-ML, c1asifique al
suelo como una grava arcillosa limosa, GC-GM, si este es una grava, 0 como arena
arcillosa limosa, SC-SM, si este es una arena.
12.5 Si del 5 al 12% del especimen de ensayo pas a Ia malla N° 200 ＨＷＵＭｾｭＩＬ＠
asigne al suelo una c1asificacion dual utilizando dos simbolos de grupo.
12.5.1 EI primer simbolo debera corresponder a aquel designado para una grava 0
una arena que tiene menos del 5% de finos (GW, GP, SW, SP), y el segundo simbolo
NORMA TECNICA
PERUANA
NTP 339.134
14 de 28
correspondeni a una grava 0 una arena que tiene mas del 12% de finos (GC, GM, SC, SM).
12.5.2 El nombre correspond era al del primer simbolo adicionandole "con arcilla"
o "con limo" para indicar las caracteristicas de plasticidad de los finos. Por ejemplo, grava
bien graduada con arcilla, GW-GC; arena pobremente graduada con limo SP-SM (Vease
9.8.2.1 si no existesuficiente material disponible para el ensayo).
NOT A 8: Si eI grMico de los finos resulta en una arcilla limosa, CL-ML, el segundo simbolo
debeni ser GC 0 Sc. Por ejemplo, una arena pobremente graduada, con 10% de ｦｩｮｾｳＬ＠ un limite
Iiquido de 20, y un indice plastico de 6, seria clasificada como una arena pobremente graduada
con at'cilla limosa, SP-Sc.
12.6 Si el especimen es predominantemente arena 0 grava, pero contiene 15% 0
mas de otros constituyentes de grana grueso, la palabras "con grava" 0 "con arena" deberan
acompafiar al nombre. POI' ejemplo, grava pobremente graduada con arena, arena arcillosa
con grava.
12.7 Si la muestra de campo contiene bolones 0 bloques 0 ambos, las palabras
"con boloncs" 0 "con boloncs y bloqucs" dcbcrflll acompai'ial' cd Ilombl'c. POl' ｾｪ｣ｭｰｬｯＬ＠
grava limosa con bolones, GM.
13. INFORME
El informe debera inc1uir el nombre, simbolo y los resultados de los ensayos de
laboratorio. La distribuci6n del tamafio de las particulas debeni ser dada en terminos de
porcentaje de grava, arena y finos. La curva granulometrica dcbera ser inc1uida en el
informe si fue utilizada en la c1asificaci6n del suelo. Inc1uir una infonnaci6n descriptiva
apropiada de acuerdo con los procedimientos utilizados en la Practica Recomendada
ASTM D2488. Se debera adicionar el nombre local 0 comercial 0 interpretaci6n geol6gica
del material al final de la informaci6n descriptiva, si es que existe. Asimismo, los
procedimientos de ensayo utilizados deberan estar referenciados.
NOT A 9: Ejemplo: Grava Arcillosa con Arena y Bolones (GC).- grava fina a gruesa, dura,
subredondeada en un 46% arena fina a gruesa, dura, subredondeada en un 30%; finos arcillosos en
NORMA TECNICA
PERUANA
NTP 339.134
15 de 28
14.
14.1
14.2
un 24%, LL ,= 38, IP = 19; debil reaccion al HCI; la muestra original de campo tiene bolones
subredondeados en un 4%; tamano maximo 150 111m. Condicioncs In Situ - firl11c, homogcnca,
seca, de color marron. Interpretacion Geologica - abanico aluviaJ.
NOTA 10: Otros ejemplos de descripciones de suelos se presentan en el apendice Xl.
ANTECEDENTES
ASTM D2487
ASTM D2488
Standard Classification of Soils for Engineering
Purposes (Unified Soil Classification System)
Practice for Description and Identification of Soils
(Visual-Manual Procedure)
NORMA TECNICA
PERUANA
ANEXO
NTP 339.134
16 de 28
A.I EJEMPLOS DE DESCRIPCION UTILIZANDO CLASIFICACION
DESUELOS
A.l.l Los siguientes ejemplos muestran como puede ser reportada la informacion
requerida en l3.l. La informacion descriptiva apropiada indicada en la Pnictica
Recomendada ASTM D2488 es incluida con propositos ilustrativos. Los tenninos
descriptivos adicionales que acompafien la clasificacion del suelo debenln basarse en esta y
en circunstancias individuales.
A.I.l.l Grava bien graduada con arena (GW) - grava subangular, 73% de fina a
gruesa, dura, arena subangular, 23% de fina a gruesa, dura 4% de finos; Cc=2.7, Cu=12.4.
A.l.l.2 Arena limosa con grava (SM) - arena predominantemente fina en un 61 %,
23% de limos finos, LL = 33, IP = 6; grava subredondeada, 16% de fino, dura; ninguna
reaccion con HCI; (muestra de campo menor que Ia recomendada). Condiciones in-situ-
Finne, estratificado can lentes de limo de I pulg a 2pulg de espesor, hll1l1edo, marr6n a gris;
densidad in-situ = 106 Ib/pie3 y humedad in-situ = 9%.
A. 1. 1.3 Arcilla organica (OL) - 100% de finos, LL (sin secado) = 32, LL (secado al
homo) = 21, IP (sin secado) = 10, humedo, marron oscuro, olor organico, debil reaccion
con HCl.
A.1.1.4 Arena limosa con finos orgamcos (SM) - arena subanguIar, 74% fina a
gruesa, dura; 26% de finos organicos limosos de color marron oscuro, LL (sin secado) =
37, LL (secado al homo) = 26, IP (sin secado) = 6, humeda, debil reaccion con HCl.
A.l.l.S Grava pobremente graduada con limo, arena, bolones y bloques (GP-GM) -
grava subredondeada a subangular, 78% de fina a gruesa, dura; arena subredondeada a
subangular, 16% de fina a gruesa, dura; finos limosos en un 6% (estimado); humedo, color
marron, ninguna reaccion con HCl; la mucstra original de campo tiene bolones
subredondeados en un 7% duros y bloques duros subredondeados en un 2% con un tamafio
maximo de 18".
NORMA TECNICA
PERUANA
NTP 339.134
17 de 28
A.2 UTILIZACION DE LA CLASIFICACION DE SUELOS COMO UN
SISTEMA DESCRIPTIVO PARA LUTITA, ARCILLA DURA, CASCARAS,
ESCORIAS, ROCA TRITURADA, ETC.
A.2.1 Los simbolos y nombres de grupo utiIizados en cste metoda de ensayo
pueden ser utilizados como un sistema descriptivo aplicado a matcrialcs cxistcntcs in-situ
tales como lutita, areilla dura, arena dura, limo duro, esquisto de barro, etc., pero
convertidos a suelos despues de procesamiento de campo 0 laboratorios (trituracion,
deleznamiento, etc.)
A.2.2 Materiales tales como cascaras, roca triturada, escorias, etc., deberan ser
identificados como tales. Sin embargo, los procedimientos utiIizados en este metodo para
desclibir la granulomctria y caracteristicas de plasticidad puedcn ser utilizados en la
descripcion del material. Si se desea, una c1asificacion de acuerdo con este metodo de
ensayo pueden ser asignado con propositos de descripcion del material.
A.2.3 Si una c1asificacion es utilizada, el simbolo (S) y nombres de grupo deberan
ser denotados con algun tipo de simbolo que los distinga. Vease ejemplo.
A.2.4 Se muestra ejemplos de como la c1asificacion de suelos puede ser
incorporada dentro de un sistema descriptivo para materiales no fonnados materialmente:
A.2.4.l Lutitas - en piezas de 2pulg a 4pulg provenientes de una perforacion,seca,
marron, sin reaccion con HC!. Despues del procesamiento de laboratorios por
deleznamiento en agua por 24 horas, el material ha sido c1asificado como "Sandy Lean
Clay (CL)" - fino arcillosos en un 61%, LL = 37, IP = 16; arena dc iina a media en un 33%;
6% de shale con piezas del tamafio de la grava.
A.2.4.2 Arenisca Triturada - Producto de operaciones comerciales de trituracion;
"Arena pobremente graduada con limo (SP-SM)" - arena de fina a mcdia en un 91 %; finos
limosos en un 9% (estimado); seco, rojizo - marron, fuerte reaccion con HC!.
A.2.4.3 Laminas Trituradas - del tamafio de gravas en un 62%; arena y piezas de
laminas del tamafio de las arenas en un 31 %; 7% de finos; puede ser c1asificado como
NORMA TECNICA
PERUANA
"Grava pobremente graduada con arena (GP)".
NTP 339.134
18 de 28
A. 2.4.4 Roca Triturada - grava procesada y bolones provenientes de Calicata N° 7;
"Grava pobremente graduada (GP)" - particulas angulares del tamafio de las gravas, 89%
de finos, duras, particulas angulares del tamafio de las arenas, 1 1% gruesa, dura, seca,
ninguna reacci6n con HCI; Cc = 2.4, Cu = 0.9.
A.3 PREPARACION Y ENSA YO PARA CLASIFICACION POR EL
METODO HUMEDO
A.3.1 Este apendice describe los pasos en la preparaci6n de una muestra de suelo a
ser ensayada con prop6sitos de clasificaci6n utilizando el procedimiento de preparaci6n
humedo.
A.3.2 Las muestras preparadas en concordancia con este procedimiento debenin
contener a 10 mas su contenido de humedad natural, tratando en 10 posible de mantenerla
durante su obtenci6n, preparaci6n y transporte.
A.3.3 Los procedimientos a ser desarrollados por este metodo asumen que la
muestra de campo contiene finos, arena, grava y que ademas son requeridos la curva
granulometrica y los valores del limite liquido e indice phistico del material. (V ease 9.8).
Algunos de los siguientes pasos pueden ser omitidos cuando no sean aplicables al suelo a
ser ensayado.
A.3.4 Si el suelo contiene particulas mayo res que las correspondientes a la malla
N° 200 (75 /lm) que podrian disgregarse durante el tamizado en seco, utiliza un
procedimiento de ensayo para la detenninaci6n de las caracteristicas del tamafio de sus
particulas para prevenir esta disgregaci6n.
A.3.5 Este sistema de clasificaci6n esta limitado ala porci6n de suelo que pasa la
malla de 3pulg (75 mm); la porci6n de suelo mayor de 3pulg (75 mm) debeni ser extrafda
antes de la detenninaci6n de las caracteristicas de granulometria, limite liquido e indice
plastico.
NORMA TECNICA
PERUANA
NTP 339.l34
19 de 28
A.3.6
sigue:
La pot'ci6n de suelo menor de 3pulg (75 mm) dcbcni ser obtcnida como
A.3.6.1 Separe la muestra de campo en dos fracciones tamizando por la malIa de
3pulg (75 mm), tenicndo mucho cuidado en mantener el contenido de humedad natural de
la fracci6n menor de 3pulg (75 mm).
A.3.6.2 Detennine el peso de la fracci6n retenida en la malla de 3pulg (75 mm),
luego de ser secado al aire 0 al homo. Detennine el peso total de la fracci6n que pasa la
malla de 3pulg (75 mm).
A.3.6.3 Mezcle la fracci6n que pasa la malla de 3 pulg (75 mm). Detem1inc el
contenido de agua de acuerdo con el metoda NTP 339.127 de un especimen representativo
con un peso seco minimo tal como el requerido en 7.2. Registrar el contenido de humedad
del especimen para la detenninaci6n de la granulometria en concordancia en A.3.8.
A.3.6.4 Calcule el peso seco de la fracci6n que pasa la malla de 3pulg (75 mm)
basado en el contenido de humedad y el peso total (humedo). CalcuJe cl peso total seco de
la muestra y el porcentaje de material retenido en la malla de 3pulg (75 mm).
A.3.7 Detennine ellimite liquido e indice phistico como sigue:
A.3.7.1 Si el suelo se disgrega, mezcle sobre una superficie dura y limpia y
seleccione una muestra representativa por cuarteo de acuerdo con el metodo NTP 339.089.
A.3.7.1.1 Si el suelo contiene particulas de grana grueso junto con material arcilloso,
tome extremo cuidado en obtener una porci6n representativa de la fracci6n de la maIla N°
40 (425 ｾｭＩＮ＠ Tipicamente tendni que ser seleccionada una porci6n mayor que la nonnal,
tal como el peso minimo requerido en 7.2.
A.3.7.1.2 Para obtener un espeClmen representativo de un suelo basicamente
cohesivo, puede resultar ventajoso tamizar el suelo por la malIa de 3/4 pulg (19 mm) u otro
tamiz de tal fonna que pueda ser mas facilmente mezclado y cuarteado para obtener el
NORMA TECNICA
PERUANA
especimen representativo.
NTP 339.134
20 de 28
A.3.7.2 Ensayar el especimen representativo de acuerdo con el procedimiento B del
metoda ASTM D2217.
A.3.7.3 Realice el ensayo del limite liquido de acuerdo con el metodo ASTM
D4318, excepto que e1 sue10 debenl ser secado a1 aire antes del ensayo.
A.3.7,4 Realice el ensayo de limite plastico de acuerdo con el metodo de ensayo
ASTM D4318, excepto que el suelo no deb era ser secado al aire antes del ensayo, y ca1cule
el indice plastico.
A.3.8 Determinar la distribuci6n granulometrica como se indica a continuaci6n:
A.3.8.l Si el contenido de agua de la fracci6n que pasa la malla de 3 pulg (75 mm)
fue sugerido (A3.6.3), uti lice el contenido de agua del especimen para determinar la
granulometria. Por otro lado, seleccione un especimen representativo de acuerdo con los
metodos NTP 339.089 con un peso seco minimo tal como cJ rcquerido en 7.2.
A.3.8.2 Si para la granulometria se requiere un analisis hidromctrico determine
dieha granulometria de acuerdo con el metodo ASTM D422. Vease 9.7 para saber el grupo
de tamices requerido.
A.3.8.3 Si no se requiere un amllisis hidrometrico para la granulometria, determine
dicha granulometria de acuerdo con el metodo ASTM C136. Vease 9.7 para saber el grupo
de tamices requerido. El especimen deb era ser humedecido hasta que todos los agregados
arcillosos se hayan suavizado y lavado de acuerdo con el Metodo de Ensayo ASTM C 117
antes de realizar la granulometria.
A.3.8,4 Si no se requiere la granulometria, detennine e1 porcentaje de finos,
poreentaje de arena, y porcentaje de grava en el especimen de acuerdo con el Metodo de
Ensayo ASTM C117, estando seguro de humedecer el largo espccimen 10 suficiente para
suavizar todos los agregados arcillosos, siga el metodo ASTM C 136 utilizando un grupo de
NORMA TECNICA
PERUANA
NTP 339.134
21 de 28
tamices los cuales debenin incluir la malla N° 4 (4,75 mm) y la malla N° 200 (75 , .. un).
A.3.8.5 Ca1cule el porcentaje de finos, porcentaje de arena, y porcentaje de grava de
1a fraccion que pasa la malla de 3 pu1g (75 mm) con propositos de clasificacion.
A.4 METODO DEL SECADO AL AIRE PARA PREPARACION DE
SUELOS CON PROPOSITOS DE CLASIFICACION
AA.l Este apendice describe las etapas en la preparacion de una muestra de suelo
a ser ensayada con propositos de clasificacion cuando se especitica el secado a1 aire antes
del ensayo 0 cuando el contenido de humedad natural esta cercano a aque1 correspondiente
a1 secado a1 aire.
AA.2 Si el sue10 contiene materia organica 0 coloides minerales que son afectados
irreversiblemente por e1 secado a1 aire, se utilizara el metodo de preparacion humedo tal
como ha sido descrito en el apendice A.3.
AA.3 Este sistema de clasificacion est a limitado ala porcion de muestra que pasa
1a malla de 3 pu1g (75 mm), el material mayor de 3 pu1g (75 mm) debera ser extraido antes
de 1a determinacion de las caracteristicas de granu10metria, limite liquido e Indice phistico.
AAA La porcion de suelo mas fina de 3 pulg (75 mm) debera ser obtenida como
Slgue:
AAA.l
AAA.2
mm).
Secar al aire y pesar la muestra de campo.
Separe dicha muestra en dos fracciones tamizando por la malla de 3 pulg (75
AAA.3 Pesar las dos fracciones y calcular el porcentaje mayor de 3 pulg (75 mm) de
la muestra de campo.
NORMA TECNICA
PERUANA
NTP 339.134
22 de 28
A.4.5 Determine el analisis granulometrico, limite liquido e indice plastico como
sigue (Vease 9.8 en caso que estos ensayos sean requcridos):A.4.5.1 Mezc1e la fracci6n que pasa la malla de 3 pulg (75 mm).
A.4.5.2 Si para el anaIisis granulometrico se requiere un anaIisis hidrometrico,
determine la granulometria de acuerdo con el metodo ASTM 0422. Vease 9.7 para
determinar el grupo de tamices requerido.
A.4.5.3 Si para la obtenci6n de la granulometria no se requiere un analisis
hidrometrico, detennine dicha granulometria de acuerdo con el Metodo de Ensayo NTP
339.132 seguido por el metoda ASTM C136. Vease 9.7 para el grupo de tarnices requerido.
A.4.5.4 Si no se requiere la granulometria, determine e1 porcentaje de finos,
porcentaje de arena, y porcentaje de grava en el especimen de acuerdo con el Metodo de
Ensayo NTP 339.132 seguido por el metodo ASTM C136 utilizando un grupo de tamices
los cuales debenin inc1uir La malla N° 4 (4,75mm) y la malla N° 200 (75 ｾｬｲｮＩＮ＠
A.4.5.5 Si es necesario, determine el limite liquido e Indice plastico del especimen
de ensayo de acuerdo con el Metodo de Ensayo ASTM D4318.
TABLA CARTA PlARA CLAS'F"CAC'ON DI!; SUf:LOS
Cr' t. rloa
&.0./ ... d. Ora no Orue.o
M.5o de' 150% e. ","ride
." Jo t"F"IO"o N° 200.
Sue/o. de Or""" I'1no
00 ｯｾ＠ o".J. pa-.a /0
mol/a N" 200
paro Aalonor S{moolo
Grava.
Mo. d.' 00% d.lo (ro<:-
cion Of'u •• O •• ＬＮＮｾ＠ ..... Ａｾｯ＠
en 10 malic f'I.o 4
Al-er.o.
ｾＹＧｯ＠ 0 m&'. d. /0 'roc-
ｾ｣ＺＬＧｯ＠ ｾａｾ＠ ｰｯｾ｡＠ Id
Umo.
L(mlt •
y Arc/tJo,
l(quldo <CO
Lll7'o. y Arcll'o,
Limit. ,(qv'dO;;,,:)O
S .... lo. altome"'e org¢nleo.
Arenas Llmpto.
M.noa d.' 0%
d. flnosO
A,..,.'Io, con flnoJ
Md. d_1 12% d.
flnoa 0
tnoroon/eol
oroan ico.
ｉｮｯｲｑｊｮｦ･ｯｾ＠
orodnico.
Lo. ((no ••• c'o.lflcon oomo ML 0 MH
Lo. fIno. olo.I('con Como CL 0 CH
LOI (In'o... clo"(1 con como ML 0 MH
La_ flnol ;0 •• c/oalflcon eomo CL.. 0 CH
,P:>7' y eo.
boJo b ,t"eo 'A"..)
L( mIt. J{quldo - ,. coda 0/ horno
-L-;(-m-,-,-.-,-;,rQ'-U-I-a-o-_-'-I-n-'-.-OO-d-o-o-'-""-r-n-o-< O. T::l
/ P .n o. obr. 10 I( n eo "A·
IP cae boJo 10 ＧＨｾ｡＠ • A·
｟ｌｾＨｾｭ｟ｬ｟ｲ｟Ｎ＠ __ ｾＬＨｾｱｾｕ｟ｉ｟､｟ｏ＠ ____ ｾＮ｟Ｎ｟･｟ｯ＠ __ d_O __ O_' ___ h_or_no ____ ｾｏＮＷｾ＠
l.(ml'. dquldo "n • .-codo 01 "orno
p rl nel po t I co lo:r 0 ｾ＠ curo yolo r orOdn/co
5 I ｭｾｬｯ＠ Nombr. d.
d. Grupo Grupo -
GM Orova IImo.o,.,·,H
sw
SP Arena pob,..me,,'. qroduodo'
Anno flf'T"'tO.oe,H,I
SC
CL Arellio d. bolo plo.t/oldodK.l.I.I
ML L./mo
Ol.
Arc/fto o,.oo,,'co ｉＨＬｌＬｾＮｈ＠
LImo oroonlco l'<,I..,1'<I,o
CH Arclllo ae alto plo.tleldodl(,L.M
MH LImo elo,flco 1'(, 1..,101
ｏＮｾ＠
Arcllto oroon/co ｉＧｃＬｌＮＬＬＮＮＬＬｾ＠
l.lmo oreanleo 1'(,1.. , .... ,,,
P7" Turbo
AS.o.odo .... / mot ... lal q ..... poJO 10 mol/o d. :3 pulQ. (7'!lmm) "Sf .1 .velo conti...,.;;. 1.=5 % d. ar"eno,
<:lQr.oar 'co.n arena' 01 nomor •.
l. 51 el fl.!"o calrf.n.>.:50% d. mot.rlol
• Sf 10 "."..,...tro de eam,oo contJ.tn. b/oqu •• 0 bolon.. a ambos
odlo/on.ar 01 nom!)re' con Dloqu •• 0 b%ne. I 0 ambo. II
°OI'CY'O. CIOn ,0 a 12% d. fino. requ/.r •• (,.,,00;0 d ... o;:
G'W-OM gr"O'w'O tH.n orodvodo CIOn /Imo
GW- OC grovo bien grodvodo oon ore/1l0
oP-OM gfV\"O pobr.me"'e groduodo eon limo
OP-OC orovd pobreme/'tt. orodvodo con orc/I/o
ﾰａｲＮＮＮＬＬｾ＠ ccn CS% 0 12°A., d. "nOt "equl.,. ,(mbolo dual'
S'W-Shf oret'la bien orodlJodo con Hmo
S"N-SC Ot"'e(')O bien orod4Joda con orcll/a
SP-sr..f or..nd pobr.men'. Qraduooo con I fmo
SPo-SC or."o Pcb,..,.,...."'.Oroduodo Con orc/lra
/feu '.06:11'0 JO Co •
0",·. Deo
051 10' rrno... cla,lflcon como CL _ ML,
urI/Ie •• 1 .(moolo dual OC-OM 0 SC-SM.
H 51 10' fIno • • on orOdnlco'
l
adlelonor
"CCr1 fino. orgonlco." 01 nombr.,
lSI e/ .uelo contlen.? ＬｾＥ＠ d_ Qrova
od/c/onor ·con grovo 01 nOfnbr.
,J Sf 10. tfmlt •• d. Aft.rb.ra ub/eon 01
.v.lo en ./ ar.a .ombr.odo,.' .uelo e,
un CL-ML, orc/llo /fmo.a
I'( Sf ., '1.1./0 con".n. de. ｉｾ＠ 0 29"'/0 d_ rro ...
ＧＮｲｬｾＬＧ＠ que ｰｯｾＮﾷ＠ fa HmoI/o NO .2001 odlc/o-
nor can or."o 0 eo" Qrovo, ./ qu.
pr.domf". md •.
qvo pa,O 10 =110 NO 200 y •• prodoml-
nont. , ....... nt. or. no, odlelonor orerlOflO 01
nom br •.
"'51 .1 Iv_lo eonH."e> ｾｏＥ＠ de mat.,.lol
que ｰｯｾ｡＠ 10 mofla N°roO y •• pr..-dom/-
nont., ..... "f. grovo , 0 dlelort:Jr 4 0ro\oO,O'
of no.-":'re.
f'f IP>4 y vb/co en 0 .obre to Ifn.o
"A'
O/P<40 ublea boJo to '(noo "A'
,. /P ." 0 Ｎｯ｢ｾ＠ .. 10 I(neo II A •
alP eo. boJo 10 I(neo -A"
N
W
0-
ｾ＠
N
00
SIMBOLO DE GRUPO
IP> 7 Y ubicac.i6n ----·.Cl
en 0 sobre 1.1 linea "A"
ｾ＠ ＼ｾｏＥｲ･ｴｬｬＧｮ･＠ N'200
ｾ＠ ｾＳＰＥｲ･Ｂ･ｮ･＠ N'?OO
/
Inorganicof----.. 4<IP<7 y ubicaclon
sobre 0 en 1.1 linea "A"
ｾ＼ｾｾ＠ IP<4 0 ubicaci6n
baja 13 linea "A" < <?.o%retlene N'200
-----to. ML
::;30%relleno N'200
Organioo LL . secado al horno < 0,75 ----.OL
LL . Sin secado
IP ubicacion en 0
/ sobre la Imea "A"
/ ｉｮｏｲｧＮｮｬ｣ｯｾ＠
/' ｾ＠ IP uboc<>do b'Io
ｌｌ＾ＵＰｾ＠ I. 1111 •• "A"
Organloo LL . secJdo al horne
LL - Sin secado
----.• Ck<
----· .. MII
< 0,75 ----,. OH
Vcr figura 1b
Ver hguta 1 b
NOMElRE DE GRUPO
ｾＭ］ＭＺＺＺＭＭ --- .. < ＱＵＥｲ･ｬｬ･ｲｈｾ＠ 1.J'200 ------.-----------.-. Arellia de baJ3 plashcidad
----.,. ＱＵﾷＲＹＥｲ･ｴｵｾｮ･＠ f'Jl200 -==::::::::::::-.. %arena:;:.%grava -----.,. Arc,lIa de baja plashcidad con arena
｟ｾ＠ __ -tr- %Hrena:;,%grava
0::::: __
--. -".. %arcna<%grav.l
... 'l(,:ue-na<%qrav;:t ----,.. Arc,t!.:) de b;.ja plasbcidad CCYl grava
ｾＺＺＺＺＺＺＺＺＺＺＺＭＺＭＭ ... .:: 15'Yngr<lv" ----,.. Arcilla arenosa de baja plasticidad
ＭＭＭＭｾ＠ :;..15%qr.:wa ------,.. ArCIlla .. ronesa de tmja plashcldad con gfiJva '"'- ___ ＭＭ］ｾ＠ ...... ; 1 ｾＧｾ＼ｬｦ･ｮ｡＠ ._-- .. -.,----.-- .... Arc.lI.l aren05<l de bilJa plastrcidad
--. ｾＱＵＧｽ｜Ｌ＼ｈｻＧｮ｡＠ ＭｾＭｾＭＭＭＭＭＭ .... ArCIII:l arenosa de baJiI plasticidad con arena
ｾＭＭＮＭＭＮＬＮＮＮ＠ ＼ＱＵＥｲ･ｴＬ･ｭｾ＠ N"200 --------------,. Arc.lld IImosa
---... 15·29%relmne "'"201) ｾＭ .. Ｅ［ＩｲｬＢｮ｡ｾＧｬ｢ｧｲ｡ｶ｡＠ ---.,... Arcllia limosa oon arena
___ ｾ＠ Ｅ｡ｲ･ｮｩｬｾＥｧｲ｡ｶ｡＠=-----".. %arena<%grava
----...... %arena<%grava ｾ＠ ArCIIla limasa oon grava
_____ --.... ·:15%gmva ----..,... Arcil1a limo-arenasa
- ....... !;15%grava ----.... Arcllla limo-arenosa Con gra .... a
ＮＬＮＮｾＺＺＺＺＺＺＺＺＺＭＭＭＭＭ ... < lS%arcna -----,. Arcdl;1 limo gravosa
----.... :,;1S%arena -----.... Arcil1.:1 limo grayosa con arena
ｾＭＭＭＭｾ＠ 15%retiene N"200 ,. limo
-------... 15-29%retiene "'·200 ｾ＠ ____ ..,... Ｅ｡ｲｬＢｮ｡ｾＥｧｲ｡ｶ｡＠ .. Llrno con arena
-... %;ucna<%grava ＭＭＭＭｾ＠ lirno can grava
ｾ＠ ____ --.... ·:15%grava -----.... Llmo:'lrenor.o
"Jo. :;15%gr:wa ----.... Llrno arenow con grava
00-:-::"-:'::::::::--- -- .... ·:15%.1H'na ._-_.--- -- .... Ltfl10 yravoso
--.. :;.15%ar,·n<l ｾＭＭＭＭ .. LImo graVQSO con arena
a::::::::: __ Ｍｾ＠ 15%rellene N"2()() ＭＭＭＭＭＭＭｾＭＭＭＭＭＭＬＮ＠ Areill:'! alta prasticidad
Ｍｾ＠ 15·29%rctlent? f'j'200 ｯｯＺＺＺＺＺＺＺＺＺＺＺＺＺＺＺＺｾＮＭ ... Ｅ｡ｲｃＧｮｾＺ［ＮＺＮＥｧｲ｡ｶＺＧＡ＠ -----,.. Ardra alta plasticidad con arena
... '1("I'I'f\.I-'X·'ll,IV.1
- -
- - -. -. ----- ｾ＠ %.Het\,I<%grrlVa
-----. tlf:!aH·n;J..-:%gmva ----------.. Ardll:'! alta plasticid3d con grava
..-:-.:::;':-------- .. .:15%ql:IV;J ------... Arctllil arenosa de alta plasticidad
-. - .. '; 1 ｾＩＧｉ［ＧｑｉＢｖ［Ａ＠ ._- .... ａｮｾＮｉｉＮＬ＠ ［Ｚｉｲｾｮｯｳ｡＠ de all;l plastlcidad con grava
... 1')') .. ,III·n" .... AfUIl .• qf;lvo<.a ､ｾ＠ .. \1;) ｰｬ［Ｉｾｴｩ｣Ｎｬ､｡､＠
• .1 ｾＬＧ｜ＢＮｴｴｬＧＮＢｬ＠ .. Arc.lI .. o;JHt\l05a1 de alta plastic-tdad con aHUla
ＭＭＭＭＭＭＭｾＭＭＭＭＭＭＭｾ＠ Llrno f!lilst.co
... Ｇｾ＠ .. lfl_·f\,l ;:.'K.QI,tv.1 -- ------- - .. !.ltno "I"streo con ar",n;:!
..... %,lft·Il.I<%gf:JV<l ＭＭＭＭｾＭＭＭ .... LImo I"laslu:o con gr.w;;!
... : 1 ｾＩＧＩ［ＮｱｲＢｶ［Ｚｉ＠
.... , 1 ｾｊＧＩ［ＢＧｊｉ＠ "va
ＮＮＭＭＭＭＺ［ＺＺＺＮＮＺＺＺＺＮＺＺｾ＠ ...... : 1 ｾｻＩＺＺＧ［ｴｦ･ｮ｡＠
-. :; 15%ar!?na
-"----------.. Llffln f!I;lSItCO ［ｬｦ｣ｮｯｾ［ｯ＠
._- _._----- ... L.n,!) ,·Iastl(.o ｡ｲｾｮｏｦＮｏ＠ con grava
ＮＭＭｾＭ .... lIrno el:4stlco gravoso
ＭＭＭＭｾＭ .. Ltrno !.'lastlC'O gr_avoso con arena
FIGURA 1;); Carta de Flujo para clasificacion de suelos de grano Fino (50n/o 0 Ill.is pasa la rnalla N" 200)
2
iLL
ｾ＠ <30% retiene N' 200 ｾｾ＠ <15% retiene N' 200 ｾ＠ Arcilla organica
Ip>4 y ubicacion -------.. 15-29% retiene N' 200 __________ Ｍｾ＠ ﾰｬＬ｡ｲ･ｮ｡ｾＥｧｲ｡ｶ｡＠ ＭＭＭＭｾ＠ Arcilla organica con arena
/
en0 sobre la linea "A"
ｾｾ＠
--.. %arena>%grava ＭＭＭＭＭＭｾ＠ Arci\la organica con grava
_______ ｾ＠ <15%grava ----... Arci\la organica arenosa
>30% reliene N' 200 ＭＮＺＺＮＮＮＮＺｾＭＭｾ＠ ｦｾ｡ｲ･ｮｊｾｦｘｴｧｲＯＱｶｬＩ＠ ----- _. ---.- ... Arcilia org.inica arenosa can grava .------ - -- ... '; 15'X.(1rava
OL -------...
ｾ＠
%arena<%gr;JV3 ］ＭＭＭＭＭＭｾ＠ < ＱＵﾰｾＩｬＺｬｲ･ｮＳ＠ ------... Arcilla organica gravosa -- ----Itt-- ｾ＠ ＱＵｦｾｊｻｪｲ･ｮｺｪ＠ ---------- ... Arcilla organlca arenosa con arena
._____l" <30% reliene N' 200 ＭｾＭ｟ＭＭ ｾ＠ <15/XI retiene N J ｾｯｯ＠ ----------- -----_. ------- ... Limo org3nico
Ip>4 0 ubicacion
------------------
-------.. 15-29% retiene N" 200 -..:::--.. ---- .... ｻｘＬｊｲｴＡｮ｡ｾｴＺＮ＼Ａｧｲ｡ｶＧＱ＠ ---\0- Limo org<inlCo con arena
ｾ＠ ------ -----.-----... bajo la linea" A" -J-.- (\,.{,aren.1<%grav;) Limo organico con grava
ｾ＠ >30% reliene N' 200
_____ -.,... < 15 f}{)grava ---- ... Limo organico arenoso
ｾＭＭ ... %arena::.%grava --------- --------.-... Limo orga'nico arenoso con grava ＭＭｾＭＮｾＭＮＭＭＭＢＬＮＮ＠ ::; 1 ｓＨｾｵｲＨＩｹ｡＠
ＭＭｾ＠ Ｅ｡ｲ･ｮ｡＼Ｅｾｬｲ｡ｶ｡＠ ::-==----------,... <15 fX)(lrena -----... Limo organico gravoso
------ -'-..,. ｾ＠ ＱＵｦｾｭ･ｮ｡＠ ---- ... Limo organico gravoso con arena
.-----'f" <30% reliene N" 200 ｾＺＺＮＺＺＭＭ ... <15CXI retiene N'} 200 --------- ,-----------.- ------- ... Arcilla organica
U bicaci6n en 6 ｾ＠ -------... ＺＺＺＺＺＺＭＭＭＭＭｾ＠ Ｅ｡ｲ･ｮ｡ｾ＠ %grava ----... Arcilla organica con arena 15-29% reliene N' 200
OH/
------sobre la l111ea "A" " --j. Ｅ｡ｲ･ｮ｡＼ｬｾｧｲ｡ｶ｡＠ ------... Arci\la organica con grava
ｾ＠ >30% retiene N' 200
ｾ＠ __ ,.. <15%grava ----... Arcilla organica arenosa
__ ＭＭｾ＠ Ｅ｡ｲ･ｮ｡ｾＥｧｲ｡ｶ｡＠ ------ ... Arcilla organica arenosa con grava ----... ? 15%grava
-------... ］ｾ＠ <15%arena ｾ＠ Arcilla organica gravosa
ｾ＠
%arena<%grava
-----... :;15%arena ｾ＠ Arcilla organic a gravosa con arena
ｾ＠ <30% retiene N' 200 Ｍ］ＺＺＺＺＺＭＭｾ＠ <15% retiene N' 200 • Limo organico
Ubicacion ｾ＠ 15-29% reliene N' 200 _____ ｾ＠ Ｅ｡ｲ･ｮ｡ｾＥｧｲ｡ｶ｡＠ ＭＭＭＭｾ＠ Limo organk:o con arena
ｾ＠ --- ＭＭＭＭｾ＠bajo la linea· A" - ... %arena<%grava Limo orga'nico con grava
ｾ＠ >30% retiene N' 200
__ -.,... ..-: 1 ｾＭＧＨｾｉｱｲ＠ ､ｖｾＭｴ＠ ... Lirno oruGnv.:o arenoso
ｾ＠ ｾ＠ Ｅ｡ｲ･ｮ｡ｾＥｧｲ｡ｶ｡＠ ＺＺＺＺＺＺＺＭＭＭＭＭｾ＠ ... ｾＬ＠ ＵｵａＩｾｲ｡ｶ｡＠ -- --- ... Llfno org3nICo arenoso con grava
-.. %arena<%grava :::::::=::--..... < 1 !)o,(larena ---- ... Limo organico gravoso
----;,... ｾＱＵｾｾｯｲ･ｮＳ＠ ----... Limo ｯｲｧ｡ｮｩｾｯ＠ gravoso con arena
Z
-l
""0
N W
VI W
FIGURA 1b: 0- \[)
(l> -Carta de Flujo para clasificacioll de sllelos de grana fino org.'lnico ( 50% 0 1lI.-i·s par;l 1;1 malla N° 200 ) 10 "J
00 -l:...
Q R A-VA .
% ,rnO
0/0 CII"Ina'
S 1MB 0 L 0 DE GRUP 0
ow <e::::::::::: oot ｲｾｯＯｯｯｲＮｮｯ｟＠
):. Ie %or,"Q_
< !S%tlno. ｾｵＺｴ＠ '" 7 I:S:CoS 3
0.<-4 ,/ol"'Co> 3 ------------ OP --=:::::::: .... 1!5 0/0 0 I"t n a -
ｾｉｏＥ＠ ann-a __
< ｦｉＢＢＧｾＢＧｌ＠ .I'!H ---
ｾｾｯＮｾｾ＠ CH -----
(oCL-MLl
<fino I """"0 M H.,.---
nnce".a.,CH ---
(0 CL-MLl
0.,. -oc
--=:::::::: "" I I) 0/. 0 rw ;, 0 __
ｾ＠ 10 % Or"!) r'I <I __
c:::::::::::::: ｾ＠ ｉｏｯｾ＠ ar.I'\Q-_
ｾ＠ lO%arom--
a P -aM. --=::::=:: < ｾ＠ jJ ." no _
. 2: 1!5 '/0 • .." 0_
GP-OC oc::::::::::::: < l!5%onm--
2! 10 0/. or""" -_
＾ＱＲＥｦｬｮｏｉｾ＠ f1r»< s CL • CH ---- Oc.
:> 12-'Yofl" .. ｾ＠
flno.=CL- ML--- OC- OM
s .....
S'I'I'"SM
SW-SC
SP-SM
Sp_SC
nno. rlol1..,! NH---- !I 11\
f:r.o.-CLoCH--_ SC
nno. ｾ､ＮＮ＠ - I!1l ---- SC-SM
ｾ＠ "" Ill')'. frovo--
2: r.l°h ,rovo -_
-c-=::::::::==--_ '" t:l r7 9 ruv 0 --_
2! 1:1 ('0 9,"",,0 -_
<::::::::::::: < 1 ｾ＠ ,r 0 Y a _
2: 1!s;Q 9/'aTO ---=:::::::.., 15%9/'a,0-
2: /'!lOla groTo-
-==:::::::: .., I ｾ＠ ,0 tl, "" ><I _
2: r.S% gr<:nrO-
-==::::::::: < I 57. ＹｾＭ
［［Ｚｉｾ＠ ,roYO_
---=::::::::: ;;: 5 % 9"''''--,NlVO __
NOM8RE DE GROPO
Orovo bl,n 9roducrla
Grave bl.n Q,rOduodo con .r.na
On:2vd pobr.mtnt. qroduodo
Oroy 4 p¢brem.nr--. 9raduodtl C"'!If'\ or.no.
GrOTd bt.-n Oroduodo C01'\ n,."o.
8ro.,0 b'W'I trOduocQ con Itr'lO 'f ｯｾｴＧＡｏＮ＠
Oro"'a blW\ troduodo CO"! oroilto (0 ｯｲ｣ｬｦｾ＠ U"(HO)
Oro,. Mon qraduoda eon ar"'"a, ｾｮｯ＠ (.rI oreilia Irnooo y a!'WIa)
CraTa pobnmtnt. 9r1ldvoda "",' /!mo,
IIrava pobrem.nto 9ro dYoda eon limo 1 arena.
Grava ｰＢ｢ｾｮｨ＠ qroduada e"" 'oreilio (0. arelno I""coo)
Gravo ｰ｡ｾ､ｮｴＮ＠ ,rqduado eOfl orcin. 1 or.no (ci .... 01110 ｉｉｭｯＮｾ＠ 7 art.,,)
Or1lYO nmo.o.
Gr1l'. IImo'''",n ann<>.
Gro>a orelllo ;0.
Ora-ro on:Ulo.o con ｑｲｾｮｯＮ＠
Gra,o nmOIQ orclno n.
Orovo Ilmo.a orc/1I01'Q CCJ"I cnno.
aN'nO bl.n 9rodvodo.
Gr'WIO bien Qrodvodo. O':'on gr(1'I"o.
.",n-o ,.bre",..nf. Orodvf'd .. ,
GN1"'tQ pobrem.nt. trod\Jeda, con orCi va.
ｾ｡＠
cr:wna
orl'f'lal
croM
orona
.""'0
""'10
co."
ONno
OM'r'lO
bien
bioi,
bl""
bien
V!'.du'd,o:l ."" limo.
9roduddo con rlmo 19ravQ.
qroduodo eon .",nlo l6 oreno lIrno.o)
,ro dvado ctm .rcnlo 7 qro>o (0 .rcilio llmo.o 1 g=o)
pobnmtntt qroduodo
pobr'm.ntt· grady.do
ｰｯ｢ｮＢＢｮｾ＠ ＹｲｯｾＰ＠ do
pobr1m1nhi 91"od\Joda
Irmolo,
IImo.o eOfl 9ro "0.
oronJoaoo
0""0(11010 0<"0 ,rt:vQ,
(moeoo - On:llotQ.
ftrno.o-orclllo_o <on
lflno.
l1ma' 1 ., r""",
o-ellro (J ororna 11"':0'0)
orella, 91'Jv:l to orelliO l"",tO 7 ,r""o)
9 r C1Yo.
FIGURA 2: corto dt tlu)o ｰｾｯ＠ elo.l{feoelon d. SUtlo. dt Or.no Or""oo (",0'0 del 50% .. ｲＮｾＮｮｬ､ｯ＠ 'n 10
",orr. NO zool
·-.. --..... ｾ＠ .. -.-----------------------
so
c
-<
ｾ＠
!::!
i.0 ...
60 /
V
,/
P,,, ＧｉｾＺｩｬｩＬｾ､ＧＬ＠ d, ",I" " ,,,,, Ii" / /
/
Y fraeelon tina ､ｾ＠ suelo ､ｾ＠ grano ｧｲｵｾｳｯ＠ /
/ / /
Ecuacio'n ､ｾ＠ 'la l(nca 'A •
ｌｌｾＲｓＯ＠
.. 1/
ｾ＠ＮｾＯ＠
ho rizonl al I P" £. has t a <,.,'i-/
ｯｾ＠
\>-
ｾｮ＠
ｾｰ＠IP: 0.73 Ill-20J ＬｾＯ＠
"/
Vl
<
..J
Il.
W 30 c
w
u -a
z 20 -
10
7
i.
0
0
,,,,,i., d, I, Ii,,, "u' / /
()
V
V
vertical ｾｮ＠ ll:::.16 hasta ./ 0° 1/"-7. If'- 0-9 (ll-8) ./
/
/ / V / o'v ./
/" /
/
/
() V MH 0 OH /
G'v /
l,/ /'
/l " VML 0 OL ＭＣｧ｣ｬｾｬＷＨ＠ ｾ＠
V I I
10 16 20 3 a £. a 5 0 6 a 7 a 80 90 10 a 1'0
Z
l I f..i IT E llQUIDO ( II -l
>:l
N Vol
-.l Vol
0.. \0
Figura. 3 CARTA DE PlASTICIDAD
(1)
N Vol
00 -I:>-
NORMA TECNICA NTP 339.134
PERUANA 28 de 28
ｾ＠
"l:
Q
UJ
::J
0
UJ -,
ｾ＠
<:
UJ
(;)
Q::
"()
Q
ANAL/SIS GRANULOMETR/CO
A berturo - Pulgodas ｎｾ＠ De Mafia
I I
3 2 Ivz I :S/4 :SIB 4 10 20 40 60 140 200
100
ｾ＠
o
\
80 f\ 20 \
\
\
0 60 15m (7.
60
t\
40
\
40 ｾ＠ 60
"" ｾｊ＠ O:so 2,5r 1m.
20
I"
ｾ＠of ....... 80 .............
ｾ＠ r---... 0
'0
:: ..
o
, -
I 0 o
I I I I II '" I I II II I I I I11I
50 10 5 1,0 0, 5 0,10
Tomono de Port/culas en Mil/metros
0 60 15
Cu = - = -- = 200
0,0 0,075
( O:so /' ( 2. 5 ) 2
Cc= = =56
D,o x 0 60 07 075 x 15 '
o
a
ｾ＠
f--
UJ
Q:
q075
FIGURA' 4 GRAFICO ACUMULATIVO DE TAMANO DE PARTICULA
