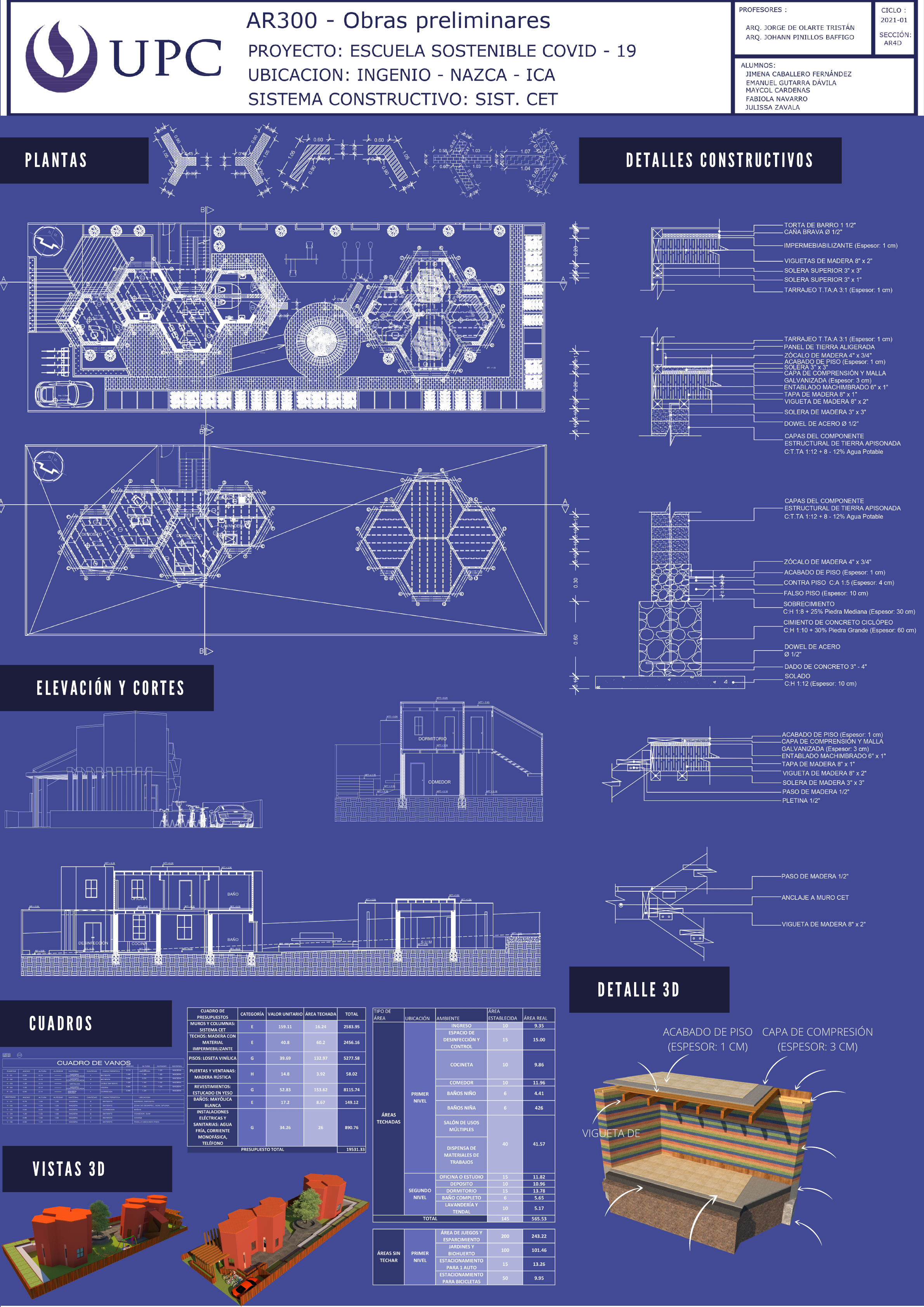

P L A N T A S D E T A L L E S C O N S T R U C T I V O S E L E V A C I Ó N Y C O R T E S C U A D R O S D E T A L L E 3 D V I S T A S 3 D CAPA DE COMPRESIÓN (ESPESOR: 3 CM) ACABADO DE PISO (ESPESOR: 1 CM) VIGUETA DE MADERA TAPA DE MADERA 8" X 1" TIERRA APISONADA (CAPAS DE 10 CM) FALSO PISO (ESPESOR: 10 CM CIMIENTO DE CONCRETO CICLÓPEO (C:H 1:10 +30% PM) SOBRECIMIENTO (C:H 1:8 +25% PM) VIGA SOLERA 3" X 3" PLANCHA DE MACHIMBRADO (ESPESOR : 1" CONTRA PISO (ESPESOR: 4 CM CORTE A-A ENCUENTRO TECHO - PANEL DE TIERRA ALIGERADA ENCUENTRO ENTREPISO - MURO CET ENCUENTRO ENTREPISO - MURO CET ENCUENTRO ENTREPISO - MURO CET ENCUENTRO ENTREPISO - MURO CET COMPONENTES DEL SISTEMA CET PRIMER NIVEL SEGUNDO NIVEL CORTE B-BELEVACIÓN FRONTAL ÁREAS PRESUPUESTO VANOS VISTA POSTERIOR VISTA FRONTAL
