Práctica estática

Vista previa del material en texto

Practica calificada de Estática

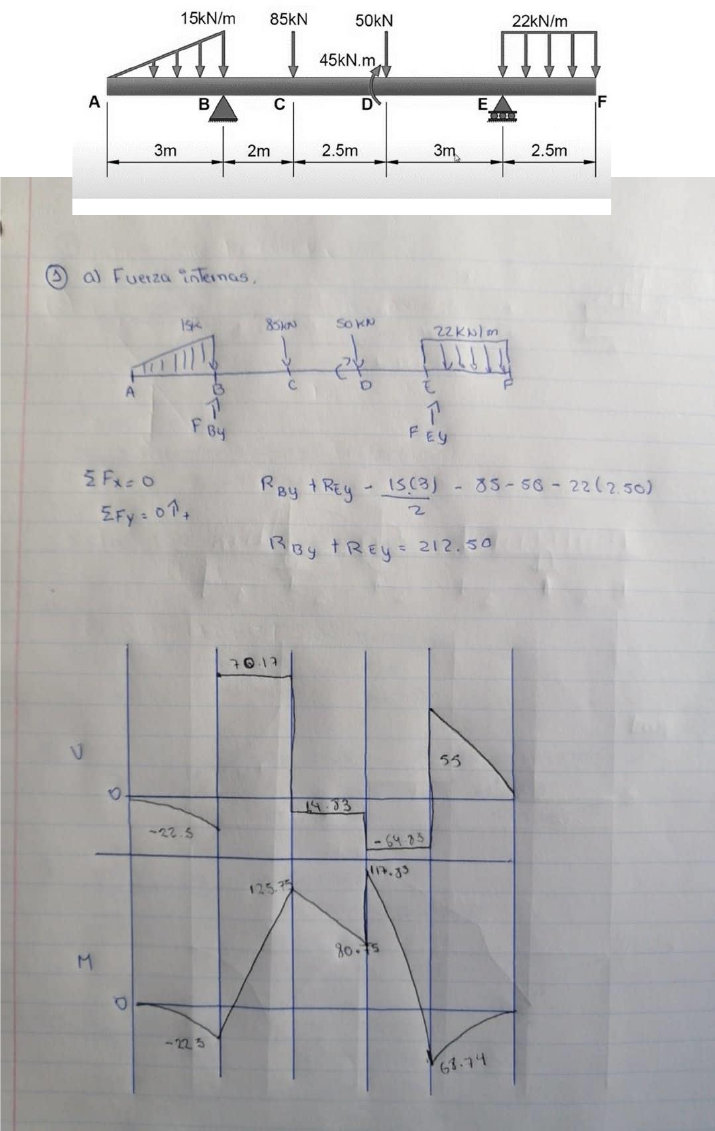

Ejercicio 1:
a) Fuerzas internas (Resultantes) (1pts)
b) Diagrama de fuerza cortante indicando el valor máximo ( 3 pts)
c) Diagrama de momento flexionante, indicando el valor del momento máximo (3pts)






























Ejercicio 2:
a) Fuerzas internas (Resultantes) (1pts)
b) Determinar las ecuaciones que representan las curvas y rectas del diagrama de fuerza
cortante y de momento flexionante ( 4 pts)
c) Construir el diagrama de fuerza cortante indicando el valor máximo (3 pts)
d) Construir el diagrama de momento flexionante, indicando el valor del momento
máximo (3pts)



































Ejercicio3:
Los coeficientes de fricción entre el bloque y el riel son µs=0.30 y µk =0.25. Si se sabe que
Ɵ=65°, determine el mínimo valor de P necesario
a) para que el bloque empiece a moverse hacia arriba
sobre el riel, (1pts)
b) para evitar que el bloque se mueva hacia abajo. (1pts)
