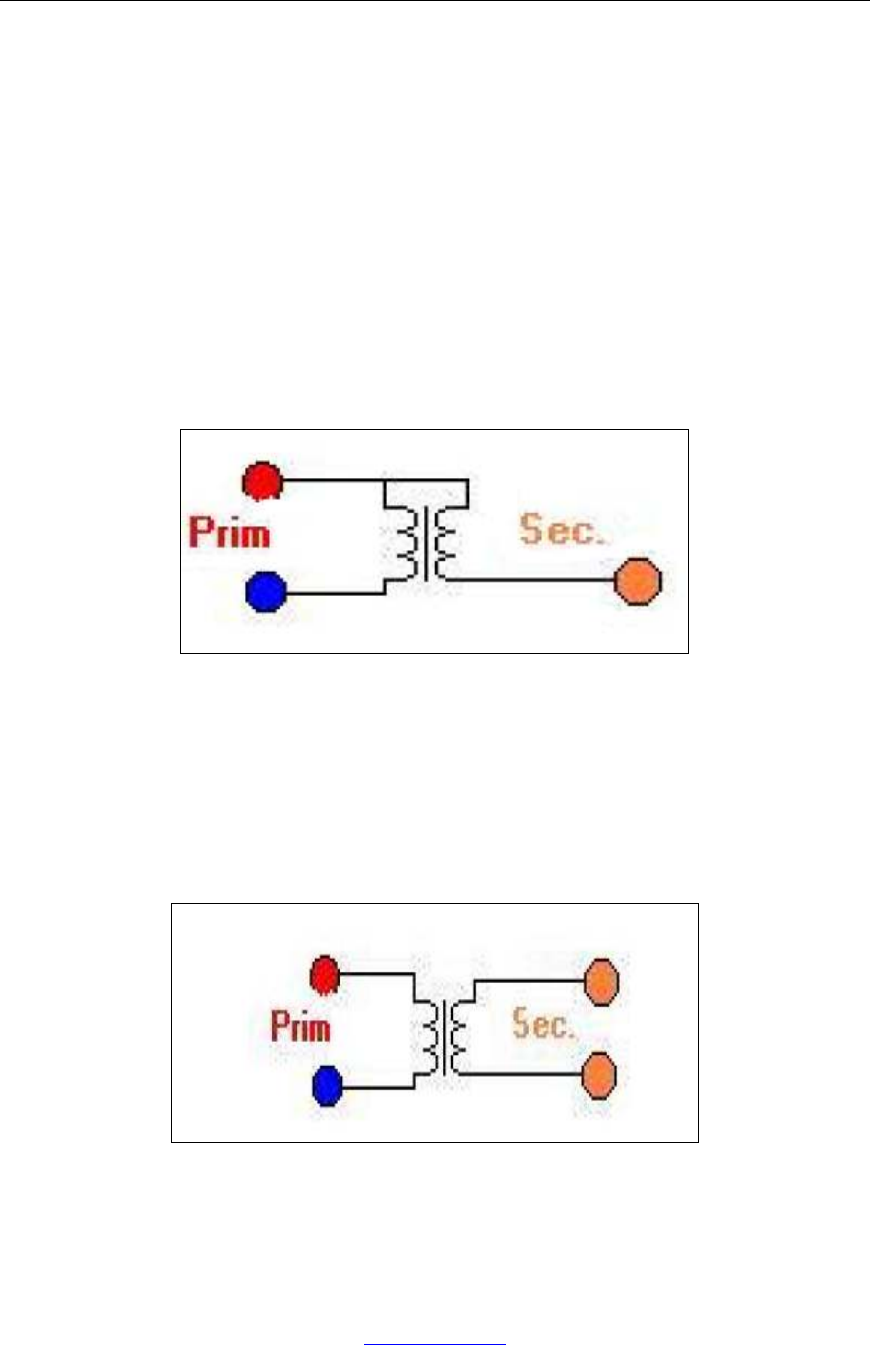

Probador de bobina de encendido Cise Electrónica – Jose M. Bustillo 3243 – ( 1406 ) Capital Federal – Buenos Aires – Argentina 5411 4637-8381 Cise Electronics Corp. 12920 SW 128th street – Suite 4 – Miami – Florida 33186 – USA ( 786 ) 293-1094 http://www.cise.com 1 1. Introducción: Dado que en los automóviles moderno tenemos una importante cantidad de bobinas de tipos diferentes, se expondrá en este manual un proyectó de construcción simple que nos permita realizar la comprobación de todo tipo de bobinas de encendido. 2.Tipos de bobina de encendido Bobinas simples: Se trata de bobina de encendido con un bobinado primario y un secundario. Su esquema de conexión es el siguiente: Se puede notar que los extremos del secundario van conectado a la salida de alta tensión y al positivo. Bobinas chispa perdida: Se trata de una bobina con bobinado primario y secundario, pero los extremos del secundario conectan a cada bujía de cilindros cuyos pistones trabajan de igual forma. 1-4 y 2-3 en motores de 4 cilindros Probador de bobina de encendido Cise Electrónica – Jose M. Bustillo 3243 – ( 1406 ) Capital Federal – Buenos Aires – Argentina 5411 4637-8381 Cise Electronics Corp. 12920 SW 128th street – Suite 4 – Miami – Florida 33186 – USA ( 786 ) 293-1094 http://www.cise.com 2 Paquete de bobinas de chipa perdida: En estos paquetes nos encontramos con dos bobinas de encendido de chipa perdida para motores de 4 cilindros. Para motores de 6 cilindros este paquete contiene 3 bobinas de chipa perdida. Los bobinados primarios comparten un mismo terminal positivo. Probador de bobina de encendido Cise Electrónica – Jose M. Bustillo 3243 – ( 1406 ) Capital Federal – Buenos Aires – Argentina 5411 4637-8381 Cise Electronics Corp. 12920 SW 128th street – Suite 4 – Miami – Florida 33186 – USA ( 786 ) 293-1094 http://www.cise.com 3 Bobinas COP: En estos paquetes nos encontramos con una bobina de encendido simple, que puede tener dos tipos de conexionado interno: COP conexionado secundario idem bobina simple COP un extremos del secundario tiene terminal y va a masa. Bobina simple con transistor incluido: Esta es una bobina simple que viene con un transitar de potencia para posibilitar su disparo. El esquema de conexionado es el siguiente. Paquete de Bobinas con transistores incluido: Se trata de 2 bobinas con transistor Probador de bobina de encendido Cise Electrónica – Jose M. Bustillo 3243 – ( 1406 ) Capital Federal – Buenos Aires – Argentina 5411 4637-8381 Cise Electronics Corp. 12920 SW 128th street – Suite 4 – Miami – Florida 33186 – USA ( 786 ) 293-1094 http://www.cise.com 4 3. Desarrollo del probador Pare realizar el probador se utilizará un circuito electrónico que nos permita generar pulsos para la excitación de bobinas de encendido. Este equipo debe permitir la activación de la diferentes bobinas de encendido, tanto del tipo bobina sola o bobina con transistor intuido. Para analizar la bobina una vez conectada al equipo dejaremos que la misma trabaje sobre un montaje donde se coloquen bujías. Luego mediremos con osciloscopio el primario y secundario analizando la forma de onda de ambos. Probador de bobina de encendido Cise Electrónica – Jose M. Bustillo 3243 – ( 1406 ) Capital Federal – Buenos Aires – Argentina 5411 4637-8381 Cise Electronics Corp. 12920 SW 128th street – Suite 4 – Miami – Florida 33186 – USA ( 786 ) 293-1094 http://www.cise.com 5 3.1 Montaje para bujias Colocaremos dos bujías cobre una chapa y a cada bujía le daremos una luz de 3mm. Probador de bobina de encendido Cise Electrónica – Jose M. Bustillo 3243 – ( 1406 ) Capital Federal – Buenos Aires – Argentina 5411 4637-8381 Cise Electronics Corp. 12920 SW 128th street – Suite 4 – Miami – Florida 33186 – USA ( 786 ) 293-1094 http://www.cise.com 6 Los cables de bujías deben ser del tipo antiparasitarios o grafitados a los efectos de evitar interferencias que perturben el funcionamiento del circuito electrónico. Los acoplamientos capacitivos se efectuarán arrollando unas vueltas de cable de 1 mm sobre cada cable de bujía. De acuerdo a la imagen siguiente. Probador de bobina de encendido Cise Electrónica – Jose M. Bustillo 3243 – ( 1406 ) Capital Federal – Buenos Aires – Argentina 5411 4637-8381 Cise Electronics Corp. 12920 SW 128th street – Suite 4 – Miami – Florida 33186 – USA ( 786 ) 293-1094 http://www.cise.com 7 DISPOSITIVO PARA SALTO DE CHISPAS TERMINADO Probador de bobina de encendido Cise Electrónica – Jose M. Bustillo 3243 – ( 1406 ) Capital Federal – Buenos Aires – Argentina 5411 4637-8381 Cise Electronics Corp. 12920 SW 128th street – Suite 4 – Miami – Florida 33186 – USA ( 786 ) 293-1094 http://www.cise.com 8 3.2 Circuito Integrado NE555 El 555 tiene varios modos de funcionamiento: Monoestable: En este modo, los 555 funciona como un generador de impulsos "one-shot". Las aplicaciones incluyen, detección de falta de pulso temporizadores, interruptores táctiles, divisor de frecuencia, la medición de capacitancia y modulación de ancho de pulso (PWM) entre otras. Probador de bobina de encendido Cise Electrónica – Jose M. Bustillo 3243 – ( 1406 ) Capital Federal – Buenos Aires – Argentina 5411 4637-8381 Cise Electronics Corp. 12920 SW 128th street – Suite 4 – Miami – Florida 33186 – USA ( 786 ) 293-1094 http://www.cise.com 9 Esquema de un 555 en el modo monoestable Astable (funcionamiento libre): El 555 puede operar como un oscilador . Los usos incluyen LED y luces de la lámpara, la generación de pulsos, relojes de la lógica, la generación de tonos, alarmas de seguridad, la posición de modulación de impulsos , etc Los valores de R1, R2 y C determinan el pulso que va a generar y su frecuencia, Es conveniente para el cálculo usar un calculador de Internet como por ejemplo: http://freespace.virgin.net/matt.waite/resource/handy/pinouts/555/ Probador de bobina de encendido Cise Electrónica – Jose M. Bustillo 3243 – ( 1406 ) Capital Federal – Buenos Aires – Argentina 5411 4637-8381 Cise Electronics Corp. 12920 SW 128th street – Suite 4 – Miami – Florida 33186 – USA ( 786 ) 293-1094 http://www.cise.com 10 O también buscar en Google colocando NE555 calculador. Aparecerán varios. Para nuestro diseño seleccionamos R1= 47 K R2= 150K C=0.033uf Y tendremos un pulso T1= 4.5 mseg y T2=3.4 mseg y Frec= 125Hz 3.3 Transistor de Potencia: Utilizamos un NTE2317 o BU941 o BU941Z 0 BU941ZP. Debemos usar un Darlington NPN que soporte una corriente de colector de 15 A y una tensión Colector-Emisor de 400 V. Probador de bobina de encendido Cise Electrónica – Jose M. Bustillo 3243 – ( 1406 ) Capital Federal – Buenos Aires – Argentina 5411 4637-8381 Cise Electronics Corp. 12920 SW 128th street – Suite 4 – Miami – Florida 33186 – USA ( 786 ) 293-1094 http://www.cise.com 11 3.4 Esquema electrónico: Probador de bobina de encendido Cise Electrónica – Jose M. Bustillo 3243 – ( 1406 ) Capital Federal – Buenos Aires – Argentina 5411 4637-8381 Cise Electronics Corp. 12920 SW 128th street – Suite 4 – Miami – Florida 33186 – USA ( 786 ) 293-1094 http://www.cise.com 12 3.5 Circuito Impreso Probador de bobinade encendido Cise Electrónica – Jose M. Bustillo 3243 – ( 1406 ) Capital Federal – Buenos Aires – Argentina 5411 4637-8381 Cise Electronics Corp. 12920 SW 128th street – Suite 4 – Miami – Florida 33186 – USA ( 786 ) 293-1094 http://www.cise.com 13 4- Montaje en gabinete: Probador de bobina de encendido Cise Electrónica – Jose M. Bustillo 3243 – ( 1406 ) Capital Federal – Buenos Aires – Argentina 5411 4637-8381 Cise Electronics Corp. 12920 SW 128th street – Suite 4 – Miami – Florida 33186 – USA ( 786 ) 293-1094 http://www.cise.com 14 Notas:33333..333333333333333333333333333 333333333333333333333333333333333333 333333333333333333333333333333333333 333333333333333333333333333333333333 333333333333333333333333333333333333
