Proyecto 1 Electrónica digital

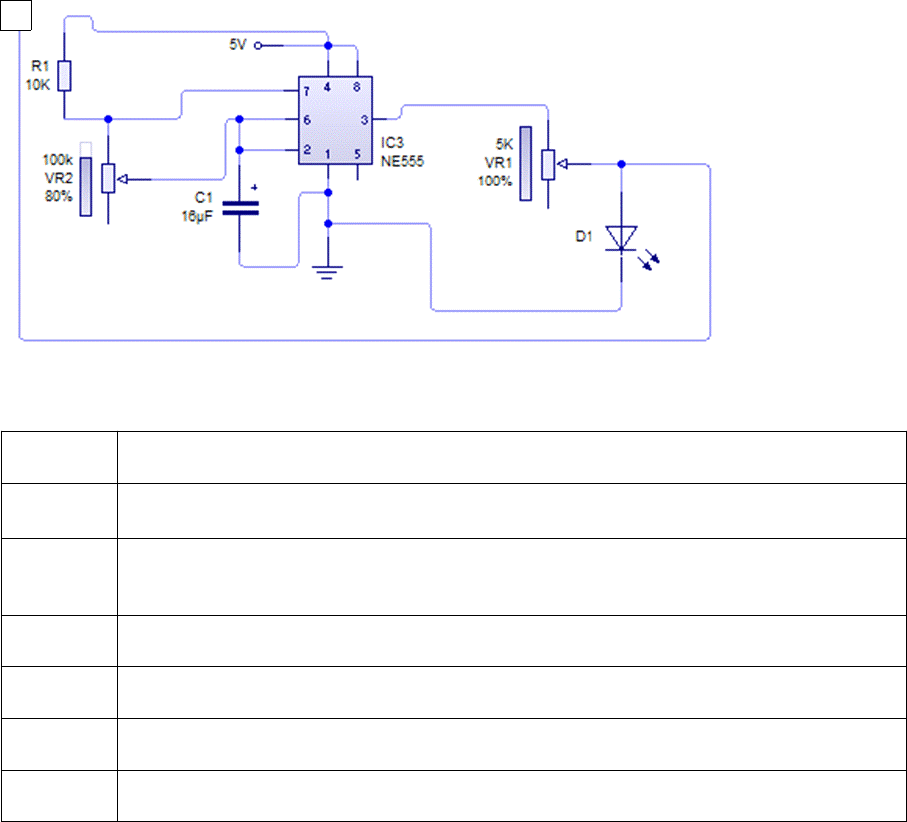

El potenciómetro ayuda a regula el ritmo del pulso

A Pin 14 ( SN74SL90N)
Para el circuito impreso utilizaremos el siguiente material:
	Cantidad
	Materiales
	1

Capacitor electrolítico de 16 micro faradas
	1

LED rojo
	1
	Circuito integrado NE555
	1
	Potenciómetro 100K
	1
	Potenciómetro 5K
	1
	Resistencia de carbón, de 1/4 Watt, al 5% de tolerancia.  10 k 1/4
Alternativa 2 recomendado para simular en multisim
