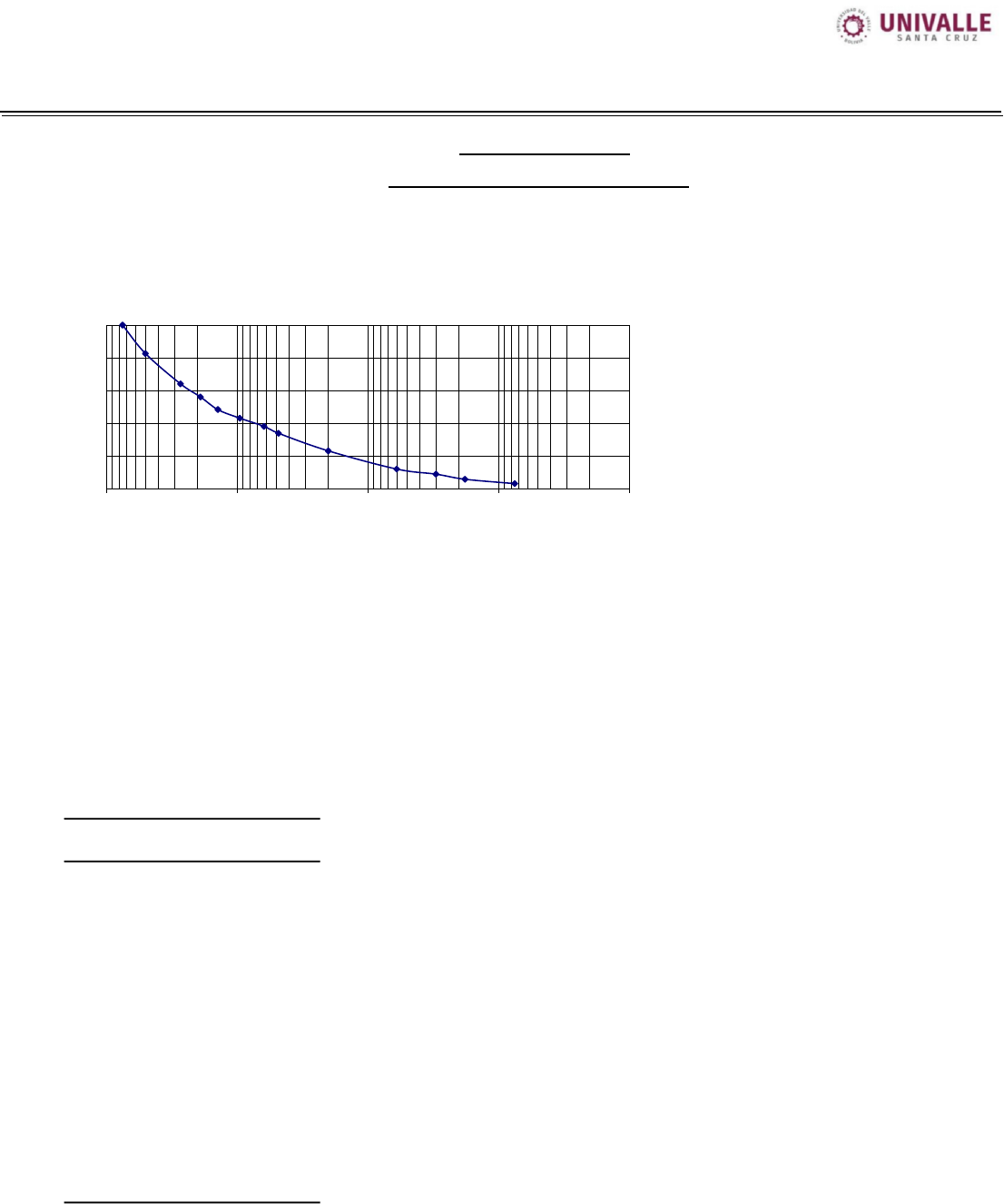

<p>UNIVALLE</p><p>Carrera de Ing. Civil</p><p>Materia: Mecánica de Suelos</p><p>Docente: Ing. Erick Eloy López Mejía</p><p>PRACTICO Nº 2</p><p>CLASIFICACIÓN DE SUELOS</p><p>1. Clasifique el siguiente suelo por el sistema de clasificación AASHTO.</p><p>Límite líquido = 51%</p><p>Límite plástico = 25%</p><p>2. Se ha realizado ensayos de granulometría y límites de consistencia en un suelo y se presentan los resultados a</p><p>continuación.</p><p>Peso del recipiente, Mr: 352.5 g</p><p>Peso de la muestra seca, MS: 9846.00 g</p><p>Peso de la muestra seca, Mo=MS+r - Mr: 9493.50 g</p><p>Peso seco de la muestra retenida en el Nº 200 despues del lavado, M200: 9233 g</p><p>Para la fracción fina:</p><p>Límite líquido = 28%</p><p>Índice de plasticidad = 18%</p><p>Tamiz Nº Diámetro Peso retenido</p><p>mm g</p><p>3" 76 1829.5</p><p>2" 52 1978.5</p><p>11/2" 38 1055.5</p><p>1" 25 437</p><p>3/4" 19 320.5</p><p>1/2" 13 432</p><p>3/8" 9 235.5</p><p>1/4" 6.3 333</p><p>4 4.75 200.5</p><p>8 2.36 530.5</p><p>16 1.18 478.5</p><p>30 0.6 393.5</p><p>50 0.3 424.5</p><p>100 0.15 406</p><p>200 0.075 168</p><p>Bandeja ------- 10</p><p>Ma = 9233.00</p><p>0,010,1110100 P</p><p>o</p><p>rc</p><p>en</p><p>ta</p><p>je</p><p>q</p><p>u</p><p>e</p><p>p</p><p>as</p><p>a,</p><p>%</p><p>Diametro de partículas, mm</p><p>Distribución del tamaño de partículas100</p><p>20</p><p>40</p><p>60</p><p>80</p><p>0</p><p>UNIVALLE</p><p>Carrera de Ing. Civil</p><p>Materia: Mecánica de Suelos</p><p>Docente: Ing. Erick Eloy López Mejía</p><p>Se pide clasificar el material usando el sistema de clasificación de suelos Unificado.</p><p>a) Dibujar la curva granulométrica.</p><p>b) Clasificar el suelo por el sistema de clasificación de suelos Unificado</p><p>3. Los resultados de las pruebas de laboratorio de seis suelos se indican en la tabla siguiente. Clasifique los suelos</p><p>mediante el sistema de clasificación de suelos de la AASHTO y proporcione los índices de grupo.</p><p>4. Clasifique los suelos del problema anterior utilizando el</p><p>Sistema unificado de clasificación de suelos.</p><p>Proporcione los símbolos de grupo y los nombres de grupo.</p><p>5. Una muestra de suelo inorgánico tiene las siguientes características:</p><p>Límite líquido = 53%</p><p>Índice de Plasticidad = 22%</p><p>Clasificar el suelo mediante los sistemas de clasificación de suelos:</p><p>a) AASTHO.</p><p>b) Unificado.</p><p>6. A continuación, se presentan los resultados de las pruebas de límite líquido y plástico de un suelo. Prueba de límite líquido:</p><p>Prueba de límite plástico: IP = 18.7%</p><p>a. Dibuje la curva de flujo y obtenga el límite líquido.</p><p>b. ¿Cuál es el índice de plasticidad del suelo?</p><p>Tamiz (m.m) % que pasa</p><p>2.0 (Nº 10)</p><p>0.075(Nº 200)</p><p>0.050</p><p>0.005</p><p>0.002</p><p>100</p><p>71</p><p>67</p><p>31</p><p>19</p><p>UNIVALLE</p><p>Carrera de Ing. Civil</p><p>Materia: Mecánica de Suelos</p><p>Docente: Ing. Erick Eloy López Mejía</p><p>7. A continuación, se muestran los resultados de un análisis de tamiz</p><p>a. Determine el por ciento de fino en cada tamaño de tamiz y grafique una curva de distribución de tamaño de grano.</p><p>b. Determine D10, D30 y D60 a partir de la curva de distribución de tamaño de grano.</p><p>c. Calcule el coeficiente de uniformidad Cu.</p><p>d. Calcule el coeficiente de gradación Cc.</p><p>8. Realizar la clasificación de los siguientes suelos:</p><p>Descripción</p><p>Suelo</p><p>A B C D E F</p><p>% que pasa el tamiz No. 4 87 95 75,5 47 28 99,8</p><p>% que pasa el tamiz No. 10 77 90 65 38 21 97,5</p><p>% que pasa el tamiz No. 40 68 66 53 26,8 12 96</p><p>% que pasa el tamiz No. 200 60 80 45 16,5 2,85 74</p><p>Limite líquido 27 32 32 24,5 –———- 25</p><p>Índice plástico 10 3,5 12 7,6 No plástico 20</p><p>Por los siguientes métodos:</p><p>a) Sistema de clasificación AASHTO.</p><p>b) Sistema de clasificación Unificado.</p>
