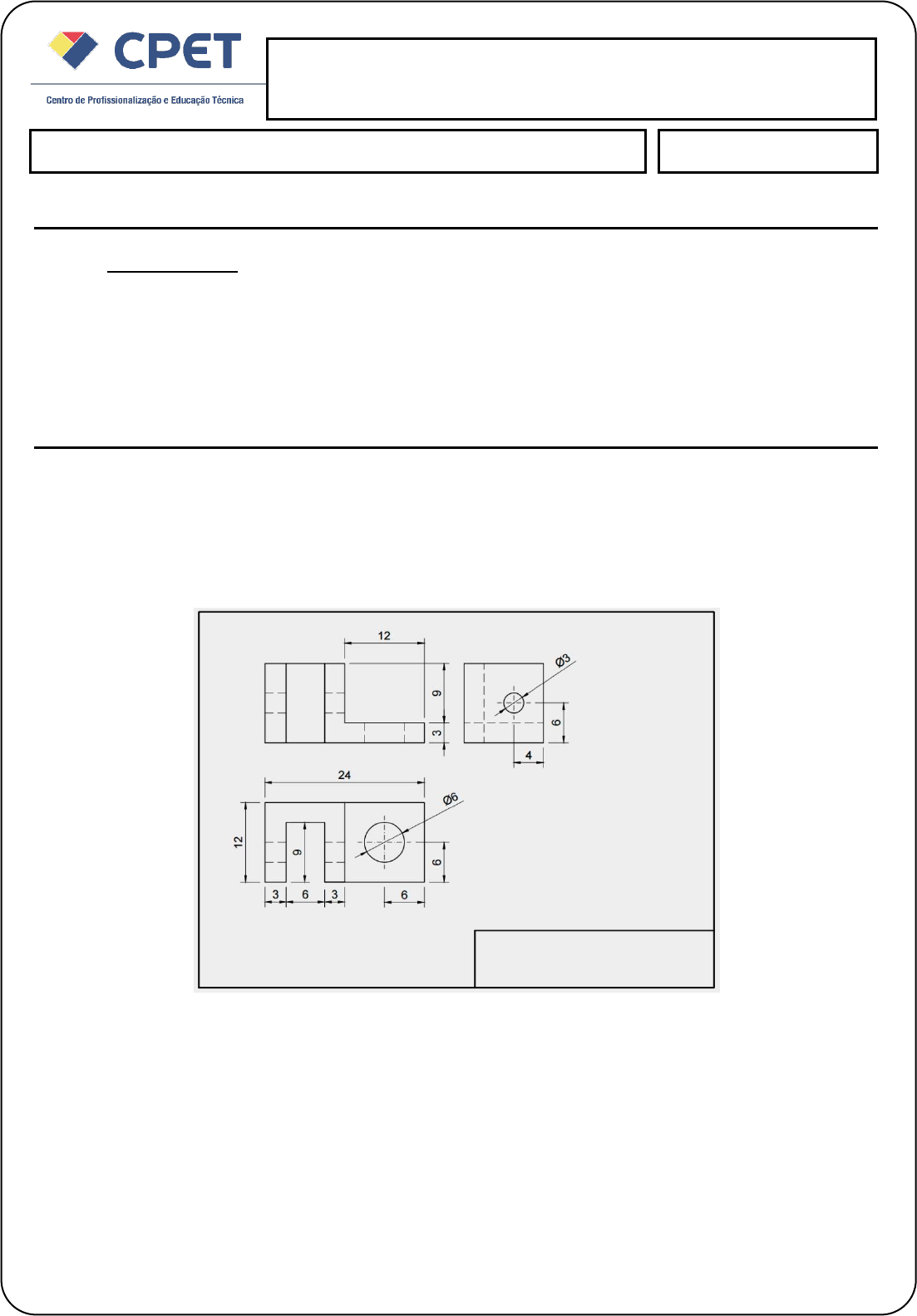

Imaginemos o seguinte caso hipotético: você precisa criar um selo que permita que outra pessoa consiga todas
as informações sobre os desenhos que constam na prancha. A figura é uma prancha na qual foi desenhado um
suporte de fixação, e você terminou o desenho hoje. Para entendermos melhor a função do selo, analise a
figura e retire dela todas as informações que deveriam constar no selo.













DESENHO TÉCNICO II - SG
Aluno (a): Bruno da Silva Rosa Data: 16/08/2025
INSTRUÇÕES:

❖ Este Laboratório contém questões, totalizando 10 (dez) pontos.
❖ Você deve preencher dos dados no Cabeçalho para sua identificação
o Nome / Data de entrega
❖ As perguntas e respostas devem ser retiradas do Roteiro e digitadas logo abaixo.
❖ Ao terminar, grave o arquivo em PDF com o nome do Laboratório Escolhido.
❖ Envio o arquivo pelo sistema.




Informações técnicas do desenho:
• Nome da peça/desenho: Suporte de Fixação
• Número da peça ou código de identificação
• Escala do desenho
• Unidade de medida: milímetros (mm)
• Formato da folha/prancha: provavelmente A4 (210 × 297 mm)


Informações de autoria e controle:
• Nome do Desenhista
• Data de execução:
• Nome do Revisor
• Nome do Aprovador:


Para este desenho especificamente, o selo deveria conter algo como:
• Título
• Desenhado por:
• Data:
• Escala: 1:1
• Unidade: mm
• Formato da folha: A4
• Revisado por:
• Aprovado por:






Título do Desenho Suporte de Fixação
Código/Nº da Peça SF-2025-001
Escala 1:1
Unidade mm
Formato da Folha A4(210 x 297 mm)
Desenhado por Bruno da Silva Rosa
Data 16/08/2025
Revisado por Eng. Maria Oliveira
Aprovado por Eng. Carlos Andrade
