EXERCÍCIOS DE FIXAÇÃO – DIMENSIONAMENTO DAS VAZÕES DE PROJETO DE SAA
UNICEUG – ENGENHARIA CIVIL, PROF. MSc. DANILO G. BATISTA
Prof. MSc. Danilo G. Batista.
EXERCÍCIOS DE DETERMINAÇÃO DE VAZÃO DOS TRECHOS DO SAA.

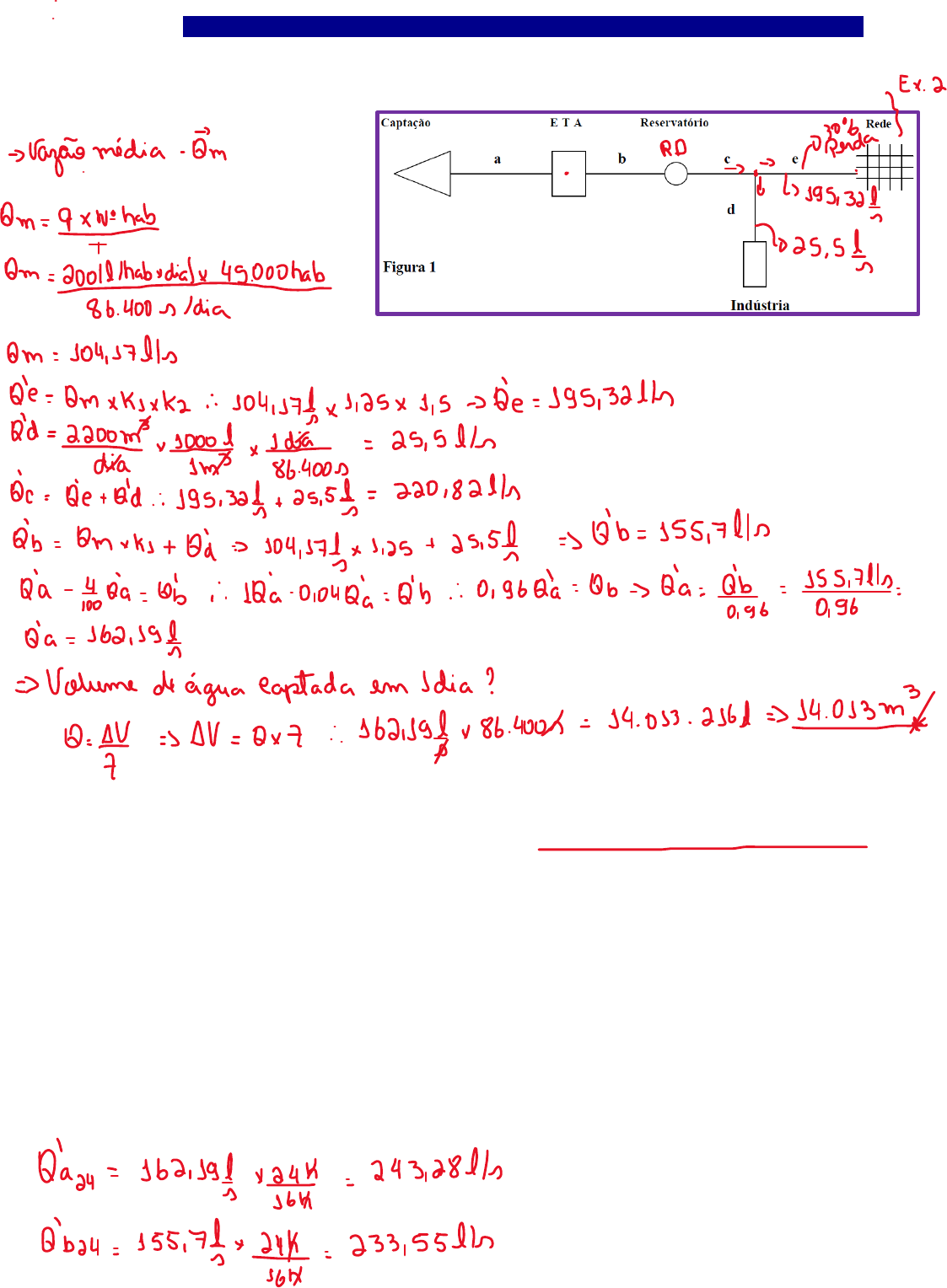

Exercício 1 - Uma cidade terá um sistema de abastecimento conforme esquematizado na
Figura 1 abaixo:






















Sua população futura, para fins de projeto, foi estimada em 45.000 habitantes. Uma indústria
localizada entre o reservatório e a cidade terá um consumo diário regularizado de 2.200 m3.

- consumo médio per capita 200L/dia.hab.
- coeficiente de variação diária k1 = 1,25
- coeficiente de variação horária k2 = 1,50
- água necessária para a lavagem dos filtros da ETA 2% do volume tratado
- água necessária para descarga dos decantadores da ETA 2% do volume tratado.
Determine:
a) Quanto de água deve ser captado do manancial para atender o sistema de abastecimento
de uma cidade e as vazões para o dimensionamento, expressas em L/s, dos diferentes
trechos de canalização, admitindo os dados apresentados acima:
b) Se a estação de tratamento tiver que funcionar somente 16 horas por dia, quais as
alterações nas vazões de dimensionamento?







EXERCÍCIOS DE FIXAÇÃO – DIMENSIONAMENTO DAS VAZÕES DE PROJETO DE SAA
UNICEUG – ENGENHARIA CIVIL, PROF. MSc. DANILO G. BATISTA
Prof. MSc. Danilo G. Batista.
Exercício 2 - Fazer o exercício 1 considerando um índice de perda, no trecho e, de 30 %.

















Resposta: Letra a) qe= 278,6 L/s; qc = qe + qi = 304,1 L/s; qb= 211,2 L/s; qa= 220,0 L/s
 Letra b) q’a = 330,0 L/s; q’b = 316,8 L/s; nos trechos (c ), (d) e (e) não haverá alteração de vazão

Exercício 3 – Dimensionar o diâmetro dos tubos de cada trecho. Considere neste dimensionamento
que a velocidade mínima nas tubulações deve ser de 0,6 m/s, e a máxima, de 3,5m/s; estes limites
referem-se às demandas máximas diárias no início e no final da etapa de execução da rede.































EXERCÍCIOS DE FIXAÇÃO – DIMENSIONAMENTO DAS VAZÕES DE PROJETO DE SAA
UNICEUG – ENGENHARIA CIVIL, PROF. MSc. DANILO G. BATISTA
Prof. MSc. Danilo G. Batista.























































EXERCÍCIOS DE FIXAÇÃO – DIMENSIONAMENTO DAS VAZÕES DE PROJETO DE SAA
UNICEUG – ENGENHARIA CIVIL, PROF. MSc. DANILO G. BATISTA
Prof. MSc. Danilo G. Batista.

Exercício 4 – Dimensionar a potência da bomba necessária na EEAB do exercício 1,
considerando um trecho total equivalente (já considerando as conexões) de 2km para o trecho de
recalque, altura de sucção de 2 m e comprimento equivalente de sucção de 3,15m, captação
implantada a +724m e ETA a +756m, Tubulação ff (C = 130), rendimento da bomba de 70%.
