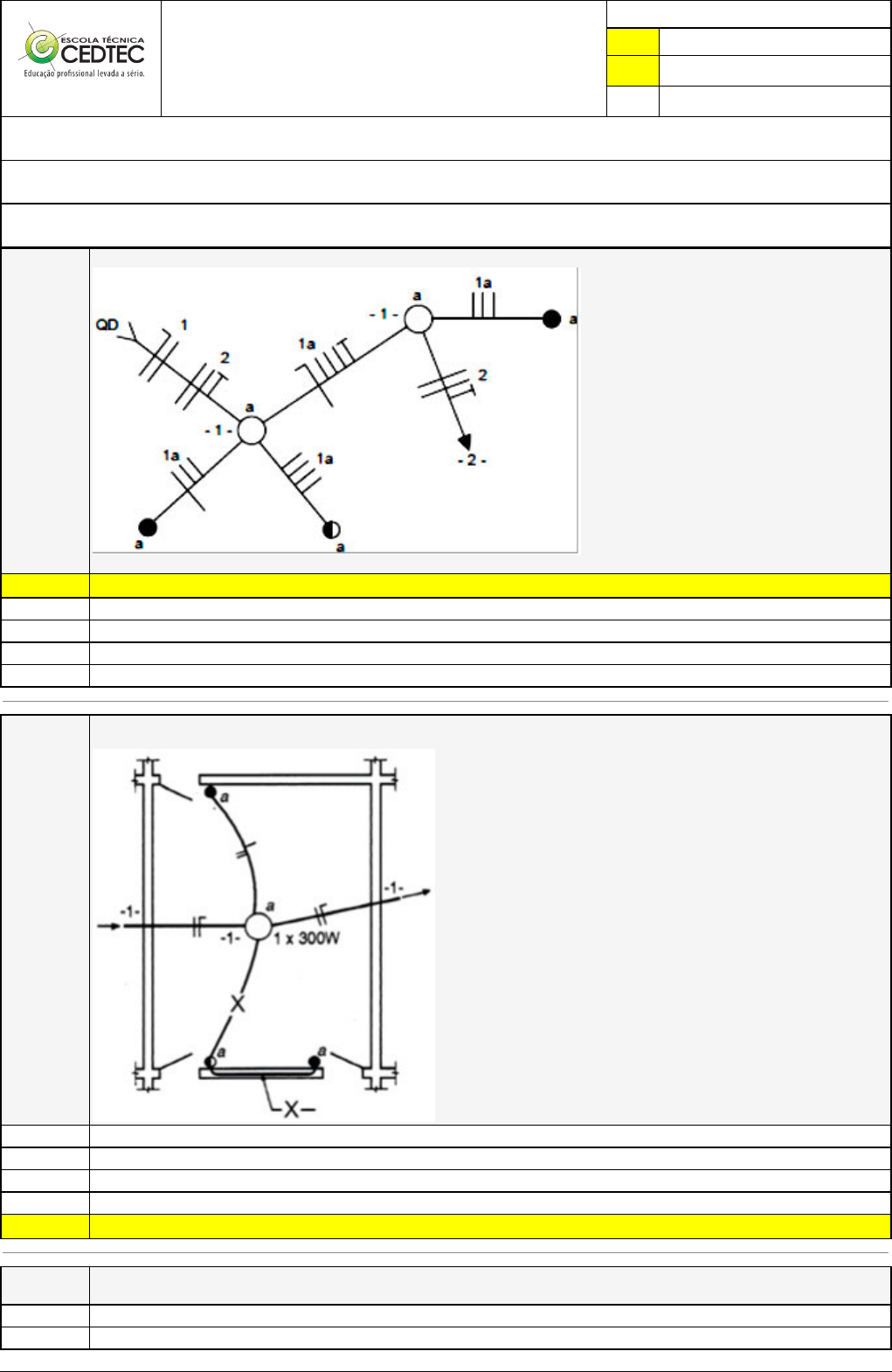

Os circuitos representados no esquema unifilar abaixo estão ligados a um quadro de distribuição bifásico (127/220 V):
Caracteriza essa instalação:
X Duas lâmpadas de 127 V em paralelo comandadas por três pontos distintos e uma tomada alta de 220 V.
Três lâmpadas de 220 V em paralelo comandadas por dois pontos distintos e uma tomada baixa de 127 V.
Duas lâmpadas de 127 V em série comandadas por dois pontos distintos e uma tomada alta de 220 V.
Três lâmpadas de 127 V em série comandadas por dois pontos distintos e uma tomada alta de 220 V.
Duas lâmpadas de 220 V em paralelo comandadas por três pontos distintos e uma tomada baixa de 127 V.

A figura apresenta a planta baixa da instalação elétrica de um quarto em uma residência e refere-se à?
A figura indica a ligação de uma lâmpada utilizando:
Dois interruptores four-way e um three-way.
Dois interruptores three-way e um de duas seções
Três interruptores four-way.
Três interruptores three-way.
X Dois interruptores three-way e um four-way.

Tipo de diagrama que representa todo o sistema elétrico, em seus detalhes com todos os condutores. Cada traço é um fio que será utilizado na ligação dos componentes:
Diagrama de sinalização
Diagrama de comando
X Diagrama unifilar
Diagrama multifilar

Toda instalação elétrica deve ser dividida em circuitos de modo a alcançar algumas finalidades.
Marque a alternativa que NÃO apresenta uma finalidade da divisão da instalação de circuitos:
Diminuir os gastos com a energia elétrica
Facilitar a manutenção
Isolar partes de um circuito defeituoso
Evitar perigos que resultem da falha de um único circuito
X Limitar as consequências de uma falta

O diagrama a seguir corresponde a qual instalação?
Lâmpada comandada por interruptor simples
Lâmpada comandada por rele de impulso
Lâmpada fluorescente comandada por interruptor simples
Lâmpada comandada por interruptor paralelo
X Lâmpada comandada por interruptor bipolar

Sobre dimensionamento de condutores, a seção do condutor em função dos circuitos em que são aplicados deve ser de:
1,5 mm² para circuitos de força, que incluem tomadas.
X 0,5 mm² para circuitos de sinalização e circuitos de controle
1,5 mm² para circuitos de comando ou sinalização, como campainhas.
0,75 mm² para circuitos de iluminação.
2,5 mm² para circuitos de iluminação e aplicações especiais.
