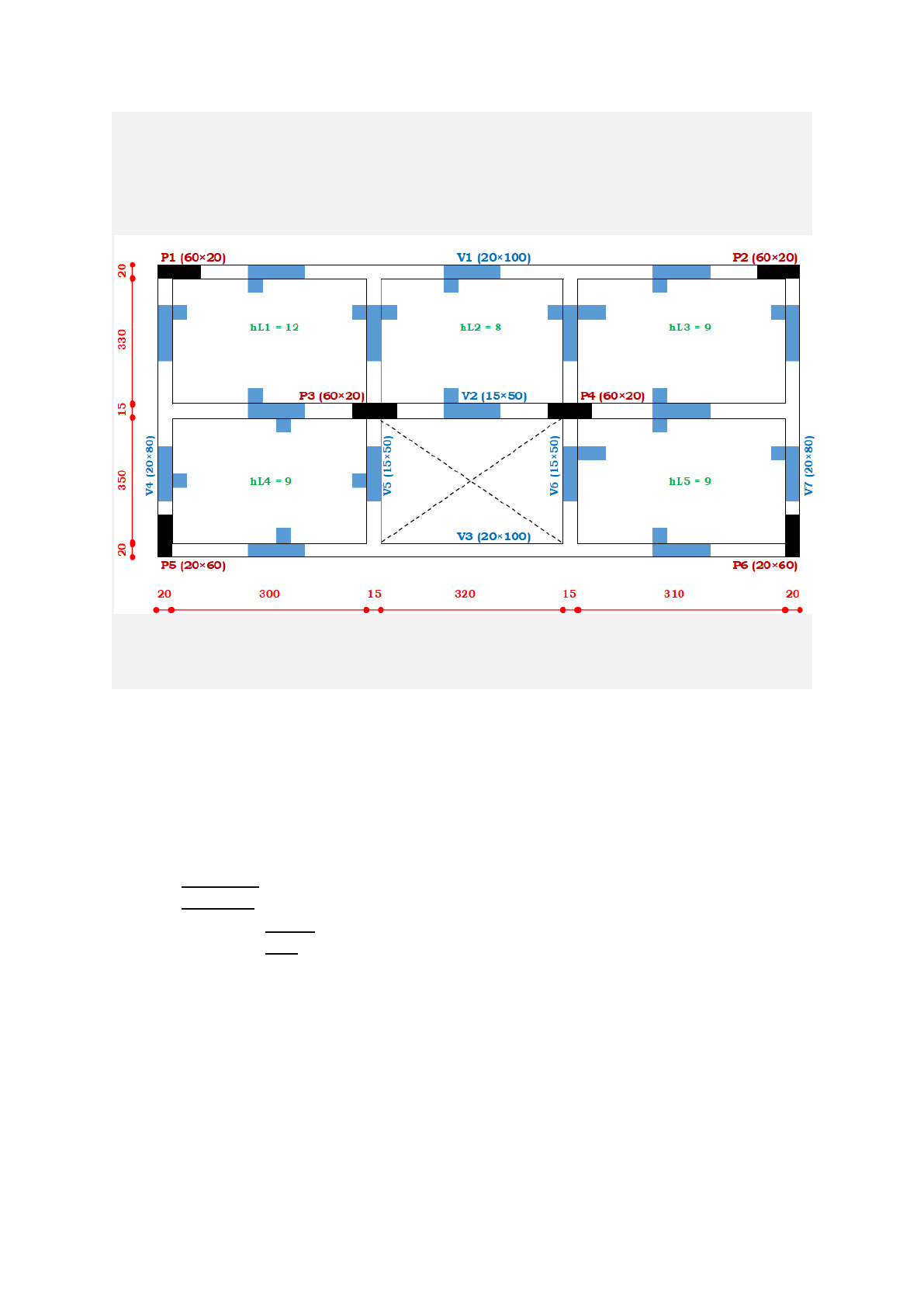

PROJETO ESTRUTURAL - PLANTA DE FORMA Considere o projeto estrutural hipotético de um edifício comercial ilustrado acima. As medidas são em centímetros. Sabe-se que foram utilizados os seguintes dados no projeto: ●o edifício é composto por: ○1 cobertura; ○2 garagens; ○1 pavimento térreo; ○6 pavimentos tipos; ●pé-direito (piso a teto) de 3 m; ●para efeito de pré-dimensionamento, considere a seguinte condição para o carregamento: ○a cobertura seja 75% do pavimento tipo; ○a garagem seja 150% do pavimento tipo; ○o pavimento térreo seja equivalente ao do pavimento tipo; ○o pavimento tipo seja igual a 15 kN/m2; ●propriedades físicas do concreto armado: ○aço CA-50; ○fck do concreto de 40 MPa; ○densidade do concreto de 25 kN/m3; ○módulo de elasticidade inicial (ECI) definido por ECI = 5.600 fck(1/2); ■para o efeito da não linearidade física, considere: ■módulo de elasticidade da viga Eviga = 0,4 ECI; ■módulo de elasticidade do pilar Epilar = 0,8 ECI; ●dados da alvenaria: ○espessura das paredes acabadas de 25 cm; ○blocos de 23 cm; ○alvenaria composta de tijolos furados com densidade de 3,2 kN/m2; ○existem paredes em todas as vigas do edifício; ●para efeito de cálculo, considere a seguinte condição para o carregamento: ○piso de lajotas cerâmicas com espessura de 1 cm de espessura (18 kN/m3); ○camada de regularização de argamassa de cimento e areia com 2,5 cm de espessura (21 kN/m3); ○forro de argamassa de cal, cimento e areia com 1 cm de espessura (19 kN/m3); ○adotar a carga acidental igual a 2 kN/m²; ●para o efeito da ação do vento, considere que: ○o edifício será construído no topo de um morro de altura 20 m; ○o terreno forma um ângulo de inclinação de 45º; ○o edifício está localizado na orla marítima de Salvador (velocidade básica do vento de v0 = 30 m/s); ○a região seja de baixa turbulência e categoria I (superfícies lisas). Com base nestas informações, responda todas as questões da Prova. ATENÇÃO: ●É necessário definir as unidades em sua resposta. ●Insira o valor numérico das suas respostas da forma mais exata possível. No caso de valores em dízima, aproximar até a terceira casa decimal. ●A resposta deve ser introduzida na unidade imposta em cada resposta. ●O erro devido à unidade, será atribuída nota zero na respectiva resposta. ●A resposta pode ter valor positivo ou negativo. Atribua o valor positivo à tração e o valor negativo à compressão. ●O erro no sinal da resposta, também atribuirá a nota zero à questão. ●Para a validação da nota desta avaliação, deve-se digitalizar todas as folhas de resposta em um único arquivo em PDF e anexar na plataforma AVA no local indicado ("Atividade Assíncrona **: AVA Moodle"). No arquivo anexado, onde contem toda a memória de cálculo da resolução da prova, apresentar o croqui do modelo estrutural com todas as informações a serem introduzidas em um programa computacional (FTOOL), como por exemplo, a estrutura do pórtico equivalente representando o efeito diafragma, as forças horizontais e verticais do pórtico equivalente, geometria, dimensões e vãos dos elementos (seção transversal), nomeação dos pilares e vigas, posicionamento da seção transversal de cada barra (vigas e pilares), rigidez para representar a não linearidade física das barras e módulo de elasticidade de cada elemento. ●Não é necessário calcular todas as informações do projeto estrutural, e sim, apresentar na memória de cálculo apenas as informações solicitadas nos enunciados das questões da prova. FORMULÁRIOS PARA A RESOLUÇÃO DA PROVA VELOCIDADE BÁSICA DO VENTO (m/s) FATOR S1 FATOR S2 OUTRAS INFORMAÇÕES COEFICIENTES DE ARRASTO Informação Marcar questão Texto informativo QUESTÕES SOBRE O PRÉ-DIMENSIONAMENTO DO PILAR P3 Questão 1 Ainda não respondida Vale 0,2 ponto(s). Marcar questão Texto da questão Qual a área de influência do pilar P3? Resposta: m² Questão 2 Texto da questão Com base no projeto estrutural apresentado, determine a carga total que o pilar P3 transmite para a fundação. Resposta: kN Questão 3 Texto da questão Qual o valor do parâmetro beta utilizado para a determinação da tensão admissível do concreto no pilar P3? Resposta: Questão 4 Ainda não respondida Vale 0,2 ponto(s). Marcar questão Texto da questão Qual a tensão admissível à compressão no concreto no Pilar P3? Resposta: kN/m² Questão 5 Ainda não respondida Vale 0,4 ponto(s). Marcar questão Texto da questão Qual a área mínima adotada para a seção transversal do pilar P3? Resposta: cm² Questão 6 Ainda não respondida Vale 0,4 ponto(s). Marcar questão Texto da questão A seção transversal do pilar P3, apresentada na planta de forma, atende à exigência do pré-dimensionamento? Escolha uma opção: a. Não b. Sim Limpar minha escolha Informação Marcar questão https://ava.ufba.br/mod/quiz/attempt.php?attempt=281382&cmid=360341 Texto informativo QUESTÕES SOBRE O PRÉ-DIMENSIONAMENTO DA LAJE L2 Questão 7 Texto da questão Para efeito de pré-dimensionamento, o vão da laje pode ser obtido pela distância de eixo a eixo entre apoios. Com base nesta informação, qual o vão horizontal da laje L2? Resposta: m Questão 8 Ainda não respondida Vale 0,4 ponto(s). Marcar questão Texto da questão Para efeito de pré-dimensionamento, o vão da laje pode ser obtido pela distância de eixo a eixo entre apoios. Com base nesta informação, qual o vão vertical da laje L2? Resposta: m Questão 9 Ainda não respondida Vale 0,4 ponto(s). Marcar questão Texto da questão Qual o parâmetro alfa utilizado para o cálculo da altura da laje L2? Resposta: Questão 10 Ainda não respondida Vale 0,4 ponto(s). Marcar questão Texto da questão Qual a altura mínima da laje L2 necessária para satisfazer tanto à exigência da NBR6118/2014 quanto às condições de pré-dimensionamento? Considere para efeito de cálculo no pré-dimensionamento da laje que o valor de beta seja igual a 30. Resposta: cm Questão 11 Ainda não respondida Vale 0,4 ponto(s). Marcar questão Texto da questão A altura da laje L2, apresentada na planta de forma, atende à exigência do pré-dimensionamento? Escolha uma opção: a. Sim b. Não Limpar minha escolha Informação Marcar questão Texto informativo QUESTÕES SOBRE O PRÉ-DIMENSIONAMENTO DA VIGA V1 Questão 12 Ainda não respondida Vale 0,4 ponto(s). Marcar questão Texto da questão Para efeito de pré-dimensionamento, o vão da viga pode ser obtido pela distância de eixo a eixo entre apoios. Com base nesta informação, qual o vão da viga V1? Resposta: cm Questão 13 Ainda não respondida Vale 0,4 ponto(s). Marcar questão Texto da questão Qual o parâmetro alfa utilizado para o cálculo da altura da viga V1? Resposta: Questão 14 Ainda não respondida Vale 0,4 ponto(s). Marcar questão Texto da questão Qual a altura mínima da viga V1 necessária para satisfazer tanto à exigência da NBR6118/2014 quanto às condições de pré-dimensionamento? Considere para efeito de cálculo no pré-dimensionamento da viga que o valor de beta seja igual a 10. Resposta: cm Questão 15 Ainda não respondida Vale 0,4 ponto(s). Marcar questão Texto da questão https://ava.ufba.br/mod/quiz/attempt.php?attempt=281382&cmid=360341 A seção transversal da viga V1, apresentada na planta de forma, atende à exigência do pré-dimensionamento? Escolha uma opção: a. Sim b. Não Limpar minha escolha Informação Marcar questão Texto informativo QUESTÕES SOBRE O ESQUEMA ESTÁTICO DA LAJE L2 Questão 16 Ainda não respondida Vale 0,4 ponto(s). Marcar questão Texto da questão Qual a condição de contorno do lado da laje L2 sobre a viga V1? Escolha uma opção: a. Apoio b. Engaste c. Livre (balanço) Limpar minha escolha Questão 17 Ainda não respondida Vale 0,4 ponto(s). Marcar questão Texto da questão Qual a condição de contorno do lado da laje L2 sobre a viga V5? Escolha uma opção: a. Livre (balanço) b. Engaste c. Apoio Limpar minha escolha Questão 18 Ainda não respondida Vale 0,4 ponto(s). https://ava.ufba.br/mod/quiz/attempt.php?attempt=281382&cmid=360341 https://ava.ufba.br/mod/quiz/attempt.php?attempt=281382&cmid=360341https://ava.ufba.br/mod/quiz/attempt.php?attempt=281382&cmid=360341 Marcar questão Texto da questão Qual a condição de contorno do lado da laje L2 sobre a viga V2? Escolha uma opção: a. Apoio b. Livre (balanço) c. Engaste Limpar minha escolha Questão 19 Ainda não respondida Vale 0,4 ponto(s). Marcar questão Texto da questão Qual a condição de contorno do lado da laje L2 sobre a viga V6? Escolha uma opção: a. Livre (balanço) b. Apoio c. Engaste Limpar minha escolha Questão 20 Ainda não respondida Vale 0,4 ponto(s). Marcar questão Texto da questão Qual o vão efetivo da laje L2 na direção horizontal? Resposta: m Questão 21 Ainda não respondida Vale 0,4 ponto(s). Marcar questão Texto da questão Qual o vão efetivo da laje L2 na direção vertical? Resposta: m Questão 22 Ainda não respondida Vale 0,4 ponto(s). https://ava.ufba.br/mod/quiz/attempt.php?attempt=281382&cmid=360341 https://ava.ufba.br/mod/quiz/attempt.php?attempt=281382&cmid=360341 Marcar questão Texto da questão Qual o tipo de laje adotado para a laje L2? Escolha uma opção: a. 5A b. 5B c. 4A d. 4B e. 6 f. 4C g. 3 h. 5C i. 2C j. 2A k. 1 l. 2B Limpar minha escolha Questão 23 Ainda não respondida Vale 0,4 ponto(s). Marcar questão Texto da questão Qual a carga permanente total de projeto (gk) na laje L2? Resposta: kN/m² Questão 24 Ainda não respondida Vale 0,4 ponto(s). Marcar questão Texto da questão Qual a carga acidental total de projeto (qk) na laje L2? Resposta: kN/m² Informação Marcar questão Texto informativo QUESTÕES SOBRE O ESQUEMA ESTÁTICO DA VIGA V1 https://ava.ufba.br/mod/quiz/attempt.php?attempt=281382&cmid=360341 Questão 25 Ainda não respondida Vale 0,4 ponto(s). Marcar questão Texto da questão Com base na figura acima, determinar a carga total permanente atuante na viga V1 no trecho em que existe a influência da laje L2, i.e., determine o valor de gk,L2. Resposta: kN/m Questão 26 Ainda não respondida Vale 0,4 ponto(s). Marcar questão Texto da questão Com base na figura acima, determinar a carga total acidental atuante na viga V1 no trecho em que existe a influência da laje L2, i.e., determine o valor de qk,L2. Resposta: kN/m Questão 27 Ainda não respondida Vale 0,4 ponto(s). Marcar questão Texto da questão Determinar o vão efetivo da viga V1. Resposta: cm
