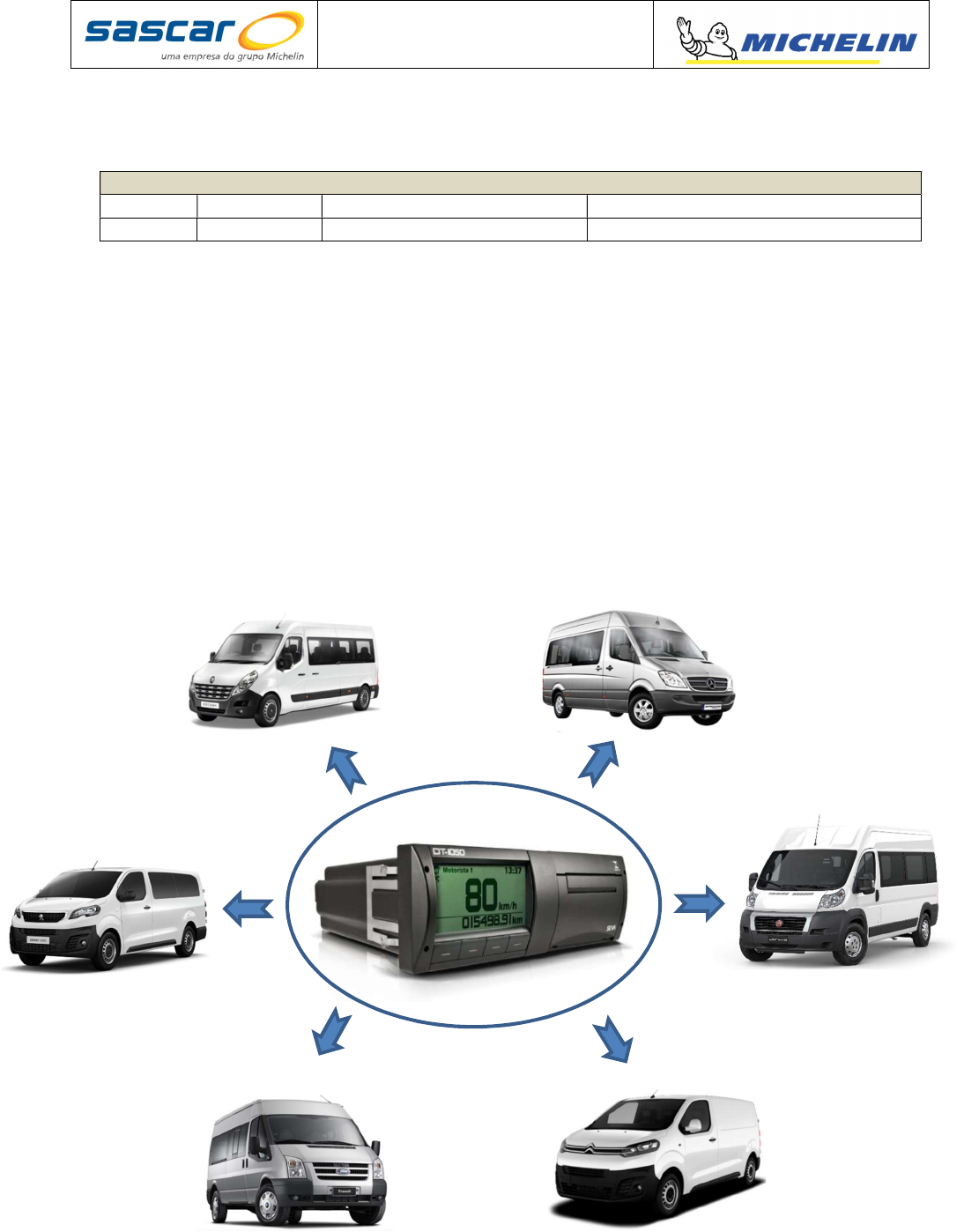

Esquema elétrico de instalação
DT1050 categoria VANS






Controle de Versões
Versão Data Autor Descrição
1 PT Mai/2021 Roger Moreira Criação do documento

Objetivo

 O objetivo deste documento é auxiliar na instalação do cronotacógrafo
DT-1050 nos veículos de categoria VANS, de modo a proporcionar a
perfeita instalação do equipamento com rapidez, segurança e
confiabilidade, evitando falhas e auxiliando na manutenção do mesmo.


























2
O conteúdo desse documento é de propriedade da SASCAR e não pode ser utilizado para nenhum propósito diferente daquele para o qual é
fornecido. Nenhuma informação nele contida pode ser divulgada para terceiros não autorizados. O documento não pode ser reproduzido no
todo ou parcialmente sem o consentimento por escrito da SASCAR.

Esquema elétrico de instalação
DT1050 categoria VANS





Conectores Elétricos DT-1050



Esquema de ligação dos conectores


3
O conteúdo desse documento é de propriedade da SASCAR e não pode ser utilizado para nenhum propósito diferente daquele para o qual é
fornecido. Nenhuma informação nele contida pode ser divulgada para terceiros não autorizados. O documento não pode ser reproduzido no
todo ou parcialmente sem o consentimento por escrito da SASCAR.

Esquema elétrico de instalação
DT1050 categoria VANS




Código e descrição DT1050



OBS:

Tacógrafo DT1050 código 016505 são destinados para veículos
RENAULT MASTER passageiro (veículo não transformado) onde o painel
de instrumentos é dependente de tacógrafo. Informação trafegada no
sistema do veículo via rede CAN.

Tacógrafo DT1050 código 017029 são destinados para veículos
SPRINTER onde o painel de instrumentos é dependente de tacógrafo
para comunicação de odômetro e velocidade. Informação trafegada no
sistema do veículo via rede CAN.









4
O conteúdo desse documento é de propriedade da SASCAR e não pode ser utilizado para nenhum propósito diferente daquele para o qual é
fornecido. Nenhuma informação nele contida pode ser divulgada para terceiros não autorizados. O documento não pode ser reproduzido no
todo ou parcialmente sem o consentimento por escrito da SASCAR.

Esquema elétrico de instalação
DT1050 categoria VANS



Citroen jumpy






Sinal de velocidade está dispónivel no Conector Vermelho de 20 vias,
pino 18 fio roxo situado proximo a caixa de fusiveis lado esquerdo do
volante.














5
O conteúdo desse documento é de propriedade da SASCAR e não pode ser utilizado para nenhum propósito diferente daquele para o qual é
fornecido. Nenhuma informação nele contida pode ser divulgada para terceiros não autorizados. O documento não pode ser reproduzido no
todo ou parcialmente sem o consentimento por escrito da SASCAR.

Esquema elétrico de instalação
DT1050 categoria VANS



RENAULT MASTER





O sinal de velocidade na Renault Master pode ser encontrado no conector
da central de ABS, pino 28. Observação: caso o pino 28 não contenha o
fio, deverá ser utilizado crimper juntamente de um fio para levar o sinal ao
pino B3 do cronotacógrafo.

















6
O conteúdo desse documento é de propriedade da SASCAR e não pode ser utilizado para nenhum propósito diferente daquele para o qual é
fornecido. Nenhuma informação nele contida pode ser divulgada para terceiros não autorizados. O documento não pode ser reproduzido no
todo ou parcialmente sem o consentimento por escrito da SASCAR.

Esquema elétrico de instalação
DT1050 categoria VANS



FIAT DUCATO



Sinal de velocidade do FIAT Ducato está disponivel no conector de 15
vias, via numero 3 situado na coluna entre a porta do passageiro e a
porta de correr.





















7
O conteúdo desse documento é de propriedade da SASCAR e não pode ser utilizado para nenhum propósito diferente daquele para o qual é
fornecido. Nenhuma informação nele contida pode ser divulgada para terceiros não autorizados. O documento não pode ser reproduzido no
todo ou parcialmente sem o consentimento por escrito da SASCAR.

Esquema elétrico de instalação
DT1050 categoria VANS




FORD TRANSIT









Para extrair o sinal de velocidade da FORD TRANSIT deve ser instalado
o sensor na caixa de marchas.

























8
O conteúdo desse documento é de propriedade da SASCAR e não pode ser utilizado para nenhum propósito diferente daquele para o qual é
fornecido. Nenhuma informação nele contida pode ser divulgada para terceiros não autorizados. O documento não pode ser reproduzido no
todo ou parcialmente sem o consentimento por escrito da SASCAR.

Esquema elétrico de instalação
DT1050 categoria VANS



Plano de Selagem DT-1050
