Módulo B - 61069 . 7 - Tópicos Integradores I (Engenharia Civil) - T.20212.B
Avaliação On-Line 2 (AOL 2) - Questionário

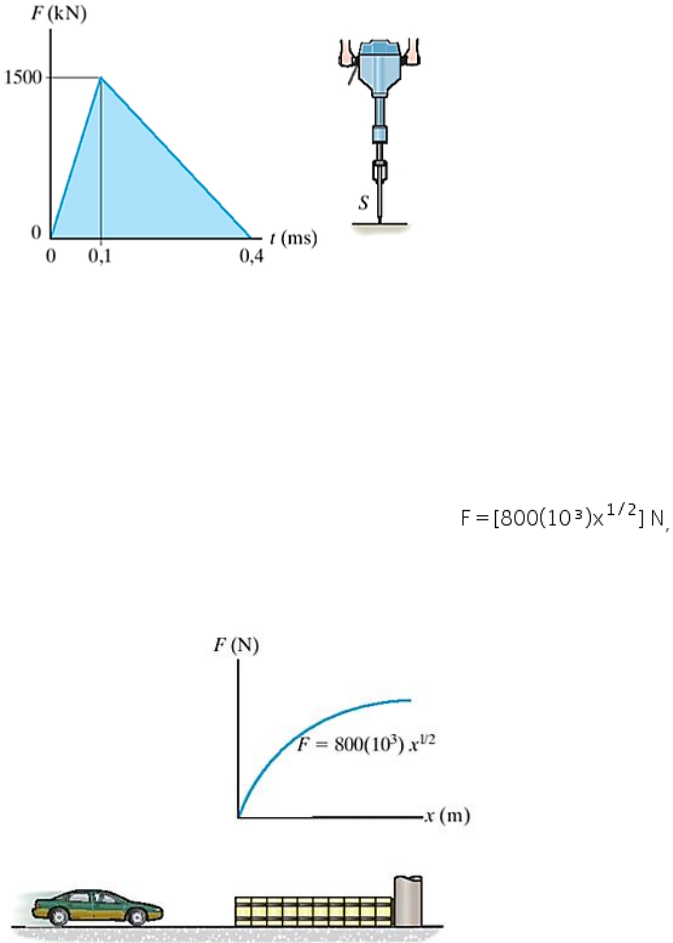

Pergunta 1
Durante a operação, o martelo atingi a superfície de concreto com uma força que é
indicada no gráfico. Para conseguir isso, a ponta S de 2 kg atinge a superfície a 90 m/s.
determine a velocidade da ponta imediatamente após ricochetear. Desconsiderar o
impulso da força peso.

a) 60 m/s
b) 15 m/s
c) 90 m/s
d) 45 m/s
e) 30 m/s

Pergunta 2
Por proteção, a barreira amortecedora é colocada na frente da coluna da ponte. Se a
relação entre a força e a deflexão da barreira é onde x é dado em
m, determine a penetração máxima do carro na barreira. O carro tem massa de 2 Mg e
está se movendo com uma velocidade escalar de 20 m/s imediatamente antes de atingir
a barreira.

a) x = 0,23 m
b) x = 0,83 m
c) x = 1,26 m
d) x = 0,65 m
e) x = 0,32m



Pergunta 3
O bloco A, de 5 kg, tem velocidade inicial de 5 m/s ao descer por uma rampa com atrito.
Após descer a rampa A colide com B, de massa 8 kg. Se os dois blocos se acoplarem
depois de colidirem, determine sua velocidade comum logo após a colisão. A energia
dissipada durante a descida é de 25 J.

a) 3,08 m/s
b) 2,00 m/s
c) V = 6,67 m/s
d) 4,17 m/s
e) 2,56 m/s

Pergunta 4
Determine as coordenadas do centro de massa da placa homogênea de espessura
constante, cujas dimensões estão indicadas na figura.


a) Xcm = a + 0,5b e YCM=(b+0,5a)/3
b) Xcm = b + 0,5a e YCM=(b+a)/3
c) Xcm = (a + b)/2 e YCM= b/2
d) Xcm = a + b e YCM=(b+a)/2
e) Xcm = a + 0,5b e YCM=(b+0,5ª)/3

Pergunta 5
O menino de 45 kg salta sobre o skate de 5 kg com uma velocidade horizontal de 5 m/s.
Determine a distância s que o menino alcança pelo plano inclinado antes de parar
momentaneamente. Despreze a resistência ao rolamento do skate.

a) 2,0 m
b) 0,5 m
c) 1,5 m
d) 1,0 m
e) 3,0 m

Pergunta 6
Sob um impulso constante de T = 40 kN, o carro de corrida de 1500 kg atinge sua
velocidade máxima de 125 m/s em 8 s a partir do repouso. Determine,
aproximadamente, a resistência de arrasto média FD durante esse período de tempo.

a) 12,4 kN
b) 16,5 kN
c) 21,5 kN
d) 20 kN
e) 32,2 kN

Pergunta 7
Determine a altura h necessária para a montanha-russa de modo que, quando o carrinho
estiver basicamente em repouso no topo da montanha A, ele alcance uma velocidade
de 100 km/h quando chegar ao fundo B. despreze os tamanhos do carrinho e dos
passageiros e considere g = 9,81 m/s².

a) h = 102,12 m
b) h = 39, 32 m
c) h = 85,34 m
d) h = 78,65 m
e) h = 50, 32 m

Pergunta 8
A bala de 20 g está viajando a uma velocidade de 400 m/s quando encontra o bloco
estacionário de 2 kg e se prende a ele. Determine a distância que o bloco deslizará
antes de parar. O coeficiente de atrito cinético entre o bloco e o plano é µC = 0,2.

a) 9 m
b) 8 m
c) 6 m
d) 4 m
e) 2 m
Pergunta 9
Uma partícula de 6,0 kg tem coordenadas xy (2 m, -3m), uma partícula de 8,0 kg tem
coordenadas xy (1 m, -1 m) e uma partícula de 1,5 kg tem coordenadas (0, 2 m). Todas
as três partículas estão em um plano horizontal. Quais são as coordenadas (x,y) do
centro de massa desse sistema de partículas?
a) (-2,75 m , 1,54m)
b) (0,24 m , -1,32 m)
c) (-0,28 m, 1,26 m)
d) (1,29 m, -1,48m)
e) (-2.32 m , -2.24m)

Pergunta 10
A escolha do material do assento para veículos móveis depende de sua capacidade de
resistir a choques e vibrações. Pelos dados mostrados no gráfico, determine os impulsos
criados por um corpo que cai em uma amostra de espuma de uretano e espumo de
CONFOR.


a) IURETANO = 4,55 mNs e ICONFORT = 3,12 mNs
b) IURETANO = 3,12 mNs e ICONFORT = 4,55 mNs
c) IURETANO = 6,05 mNs e ICONFORT = 6,55 mNs
d) IURETANO = 6,55 mNs e ICONFORT = 3,45 mNs
e) IURETANO = 8,4 mNs e ICONFORT = 5,6 mNs
